Trong thiết kế phòng sạch và dược phẩm, Ống vi sinh 12 (định danh ống inox vi sinh D12 hay ống inox vi sinh DN10) được tin dùng nhờ dẫn dòng vi lượng chuẩn xác, chống đọng giọt và vô trùng tuyệt đối. Tổng kho ống inox vi sinh của chúng tôi sẵn hàng mác inox 316L, 304 phục vụ toàn quốc.
1. Nhận diện ống vi sinh 12 trong phân khúc cỡ nhỏ
Ống vi sinh 12 thuộc nhóm ống cỡ nhỏ và chuyên dụng trong một số vai trò đặc biệt
Ký hiệu 12 chính là đường kính ngoài 12mm
- Đường kính ngoài thực tế (OD)
- Đo chuẩn xác OD = 12.0 mm
- Tương ứng chuẩn DN10 theo hệ DIN châu Âu.
- Cũng là đường kính danh nghĩa trong tiêu chuẩn ISO
- So sánh trực quan
- Kích cỡ 12 mm tương đương thân chiếc bút bi
- Đây là dòng phân khúc vi lượng.
- Tên gọi khác của ống vi sinh 12
- Ống vi sinh D12 – Bổ sung “D” tức là Diameter = đường kính ngoài
- Ống inox vi sinh D12 – Bổ sung loại vật liệu inox
- Ống vi sinh DN10 – Gọi theo danh nghĩa của hệ DIN
- Ống inox vi sinh DN10 – Theo danh nghĩa của hệ DIN và thêm yếu tố vật liệu
2. Chuẩn sản xuất ống inox vi sinh DN10
Quy cách OD 12.0 mm chuẩn hóa theo hệ tiêu chuẩn châu Âu:
- Tiêu chuẩn DIN 11850 (Đức)
- Tương quan chuẩn ISO
| Thông số kỹ thuật | Chi tiết quy cách |
|---|
| Đường kính ngoài (OD) | 12.0 mm (DN10) |
| Độ dày | 1.0 mm – 1.5 mm |
| Mác inox | Inox 316L, 304 |
| Độ bóng (ID) | Ra <= 0.8 µm (MP) / Ra <= 0.4 µm (EP) |
| Tiêu chuẩn | DIN 11850 / DIN 11866 / EN 10357 |
| Chiều dài | 6.000 mm |

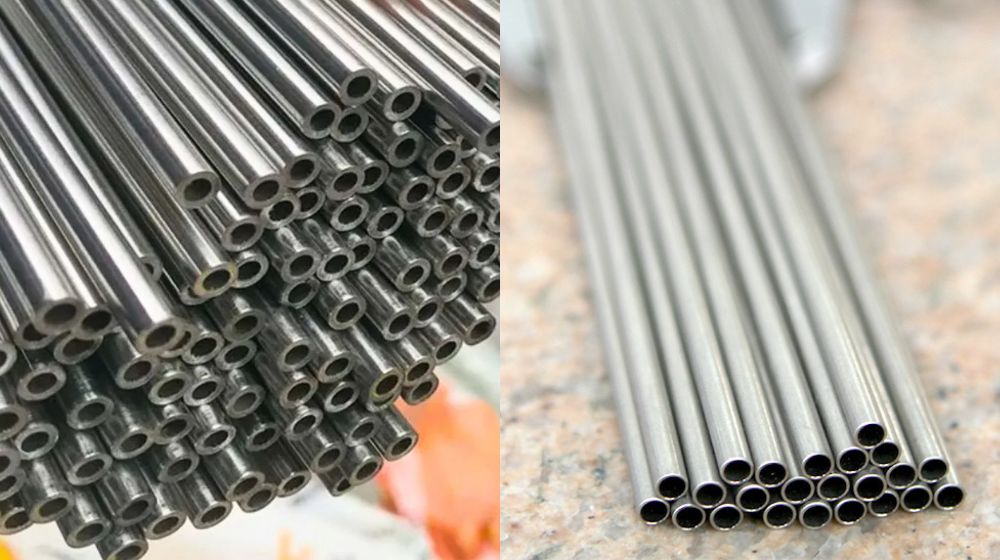

3. Công nghệ chế tạo ống vi sinh D12
Ống vi sinh 12 chế tạo bằng phương pháp và vật liệu chuyên biệt
- Ống đúc inox vi sinh
- Ở cỡ nhỏ D12, dòng ống đúc inox vi sinh chịu áp cao
- Quy định theo DIN 11866 Series A (mã SA) hoặc ASTM A269/A270 Seamless.
- Ống hàn inox vi sinh
- Vật liệu chế tạo
- Độ nhẵn lòng trong
- Đạt Ra <= 0.4µm hoặc Ra <= 0.25µm
- Sử dụng điện hóa (EP) trơn láng

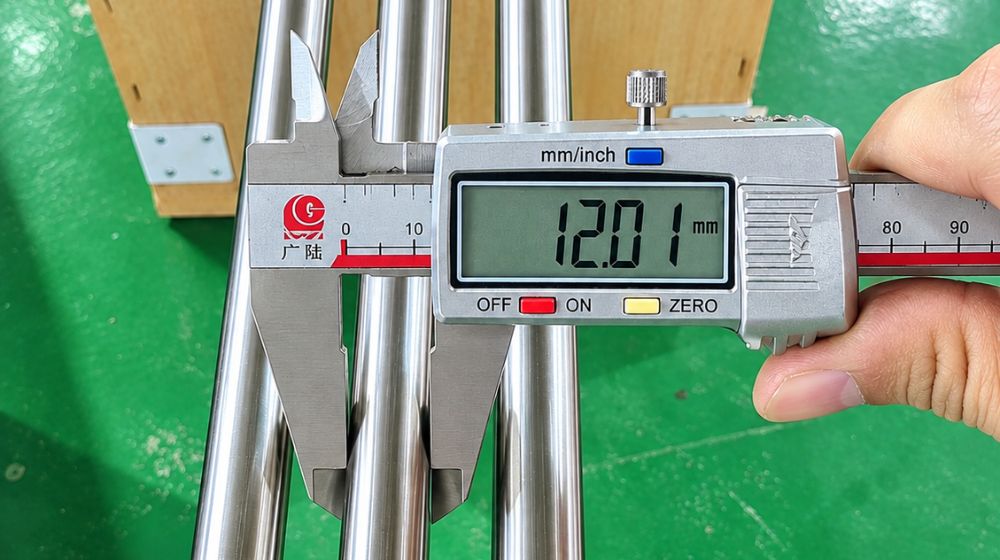

4. Kết nối ống vi sinh D12 và ống cỡ lớn
Kết nối chuyển bậc giúp cân bằng áp. Chúng ta có thể tra cứu bảng kích cỡ ống vi sinh để thấy được các kích cỡ liền kề
ANH: Nguồn – Vimi – [Mô phỏng liên kết chuyển bậc giữa ống vi sinh 12 với đường ống nhánh]
- Cỡ lớn hơn liền sau (D18, D22)
- Thường thu hẹp từ nhánh ống vi sinh D18 (DN15), hoặc D22 (DN20) về ống vi sinh D12
- Thường dùng trong đường ống cấp môi chất vi lượng.
- Đấu nối thiết bị đo và kim chiết
- Nối trực tiếp vào kim chiết định lượng
- Kết nối trưc tiếp với van lấy mẫu vô trùng
- Kết nối với đồng hồ màng.
- Phụ kiện chuyển bậc
- Côn thu hàn mini
- Côn thu clamp mini
- Tê giảm inox 316L
5. Ứng dụng thực tế ống vi sinh 12
Nhờ tiết diện vi lượng chuẩn xác, ống vi sinh 12 giữ vai trò quan trọng trong việc lấy mẫu và chiết rót định lượng
- Tuyến lấy mẫu vô trùng
- Trích mẫu phẩm từ bồn lên men về phòng kiểm nghiệm
- Không nhiễm tạp hệ thống
- Hệ thống kim chiết định lượng
- Dẫn thuốc vào máy chiết rót vắc xin, thuốc tiêm
- Hoặc dẫn tinh dầu chính xác liều lượng.
- Tuyến dẫn khí tinh khiết
- Cấp khí Nito trơ, khí nén phòng sạch
- Cấp hơi nước tinh khiết tiệt trùng.
- Tuyến nước pha tiêm WFI
- Dẫn nước cất pha tiêm trong nhà máy dược chuẩn GMP
6. Kiểm tra ngoại quan ống ống vi sinh 12 khi mua
Đối với dòng ống cỡ nhỏ, người mua cần quan sát các yếu tố bằng mắt thường:

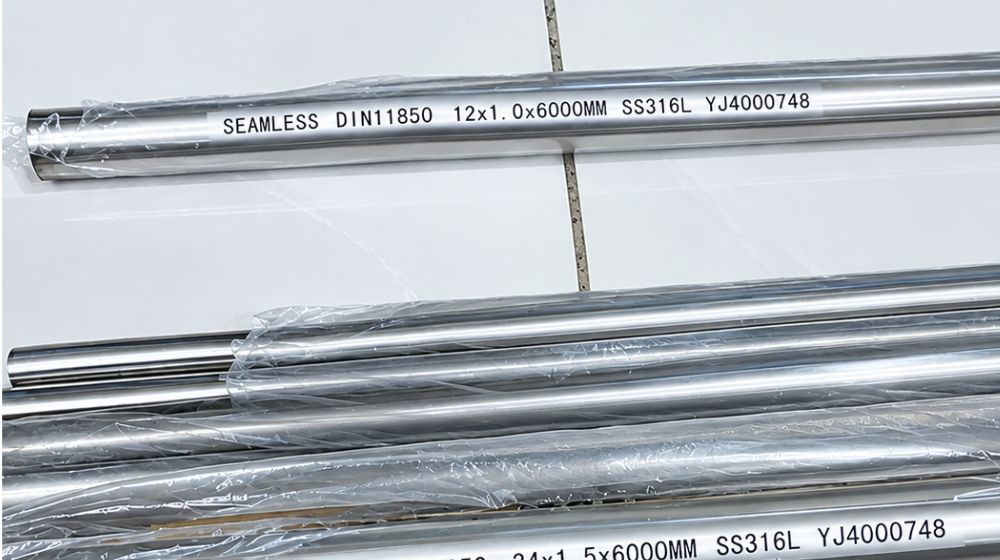

- Kiểm tra thông tin in trên thân ống: In laser trên thân ống
- Mác thép (SUS316L, SUS304)
- Tiêu chuẩn (DIN 11850)
- Quy cách (OD 12 x độ dày / DN10), số lô (heat number).

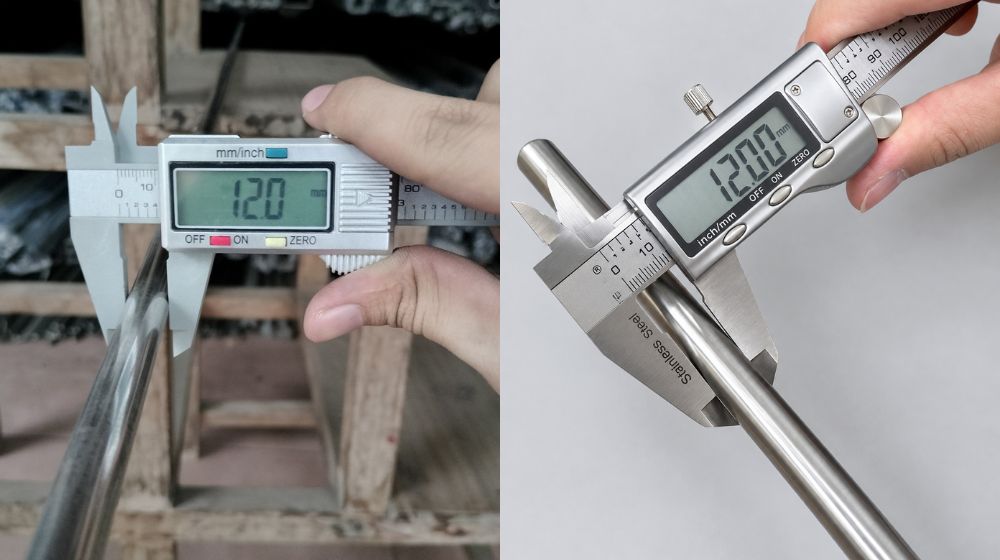

- Nhận diện ống tròn đều, không bị cong vênh
- Hai đầu có nắp chụp
- Mép cắt tròn đều
- Thân ống cần thẳng tắp, không bị cong vênh.
- Phân biệt hệ tiêu chuẩn

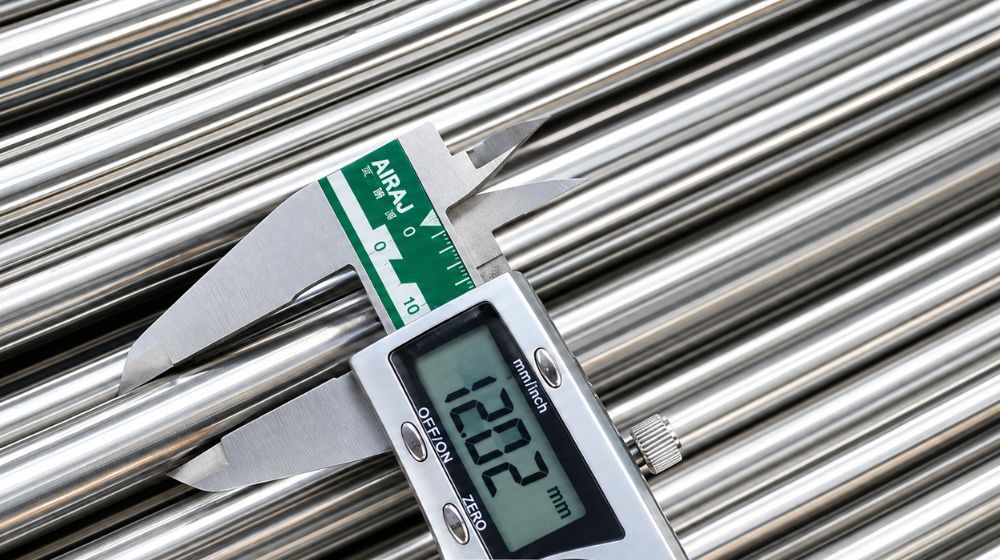

- Cỡ 12.0 mm (DIN DN10) khác chuẩn 1/2″ (OD 12.7 mm)
- Đo chuẩn OD tránh mua nhầm.
- Lợi ích khi mua hàng tại Vimi
- Kỹ sư bán hàng am hiểu kỹ thuật: Tư vấn chuẩn xác tiêu chuẩn DIN, độ nhẵn Ra và phụ kiện mini
- Giá được ưu tiên cạnh tranh: Phân phối trực tiếp, tối ưu chi phí dự án
- Bán đúng yêu cầu kỹ thuật và giải pháp tối ưu:
- Cung cấp đúng mác inox
- Đúng quy cách ống inox vi sinh D12
- Cắt theo yêu cầu, giao nhanh toàn quốc.
