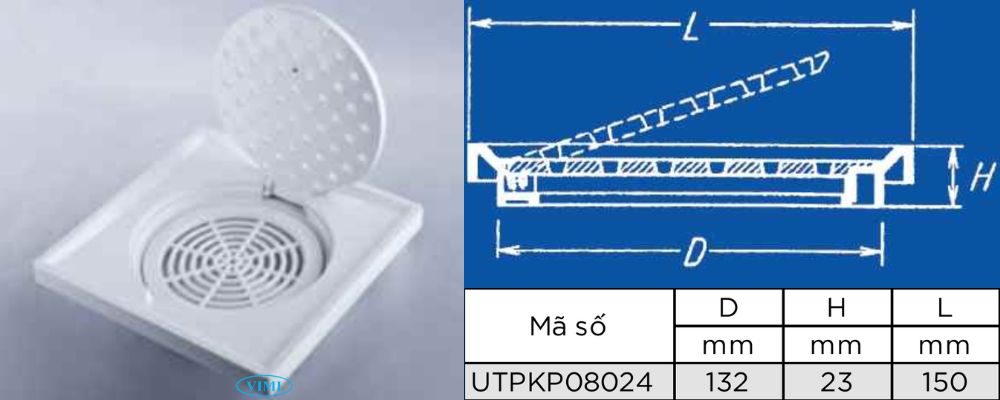

1. Bản vẽ và kích thước phễu thu nước uPVC GS sàn dạng lưới chống côn trùng 6 inch

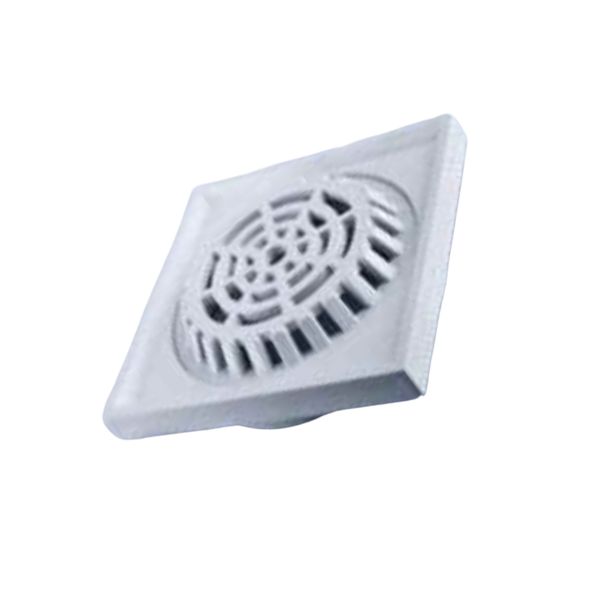

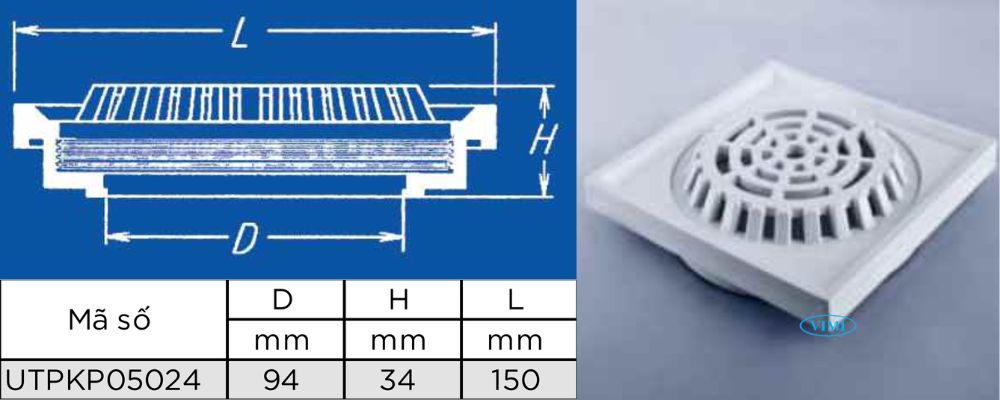

2. Chi tiết phễu thu sàn GS uPVC dạng cầu thấp vít 6 inch

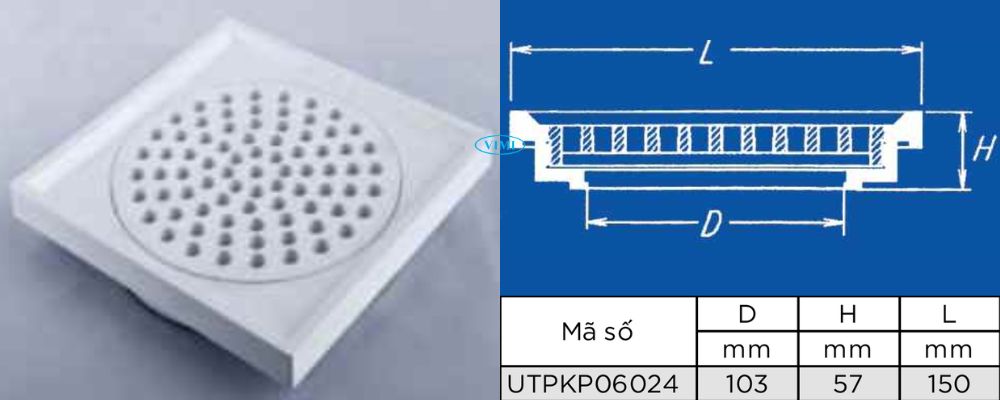

3. Phễu thu sàn uPVC dạng phẳng vít 6 inch GS

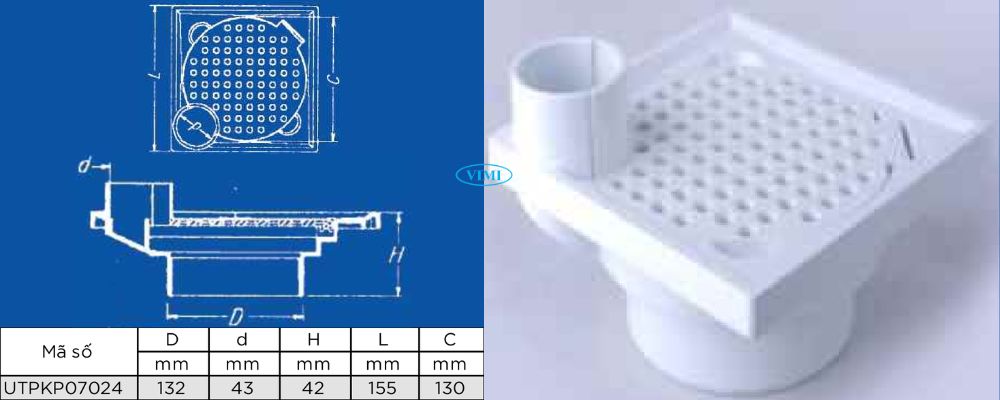

4. Bản vẽ và kích thước phễu thu uPVC GS sàn kết nối trong 1 inch – 1/2 inch

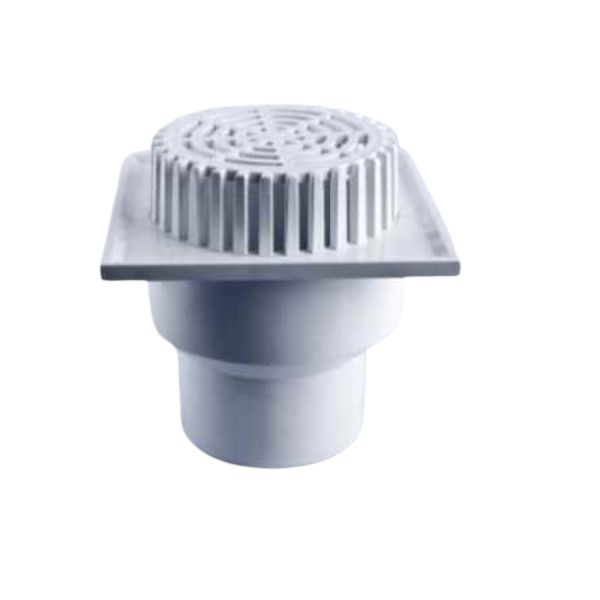

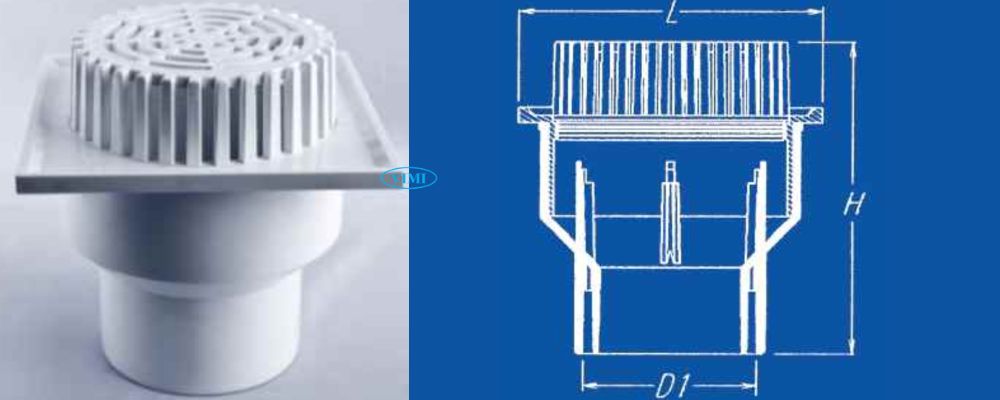

5. Chi tiết phễu thu nước uPVC GS ban công mặt vuông dạng cầu
Mã số | D1 (mm) | H (mm) | L (mm) |
UTPKP02018 | 89 | 200 | 150 |
UTPKP02020 | 114 | 203 | 198 |
UTPKP02024 | 168 | 240 | 235 |

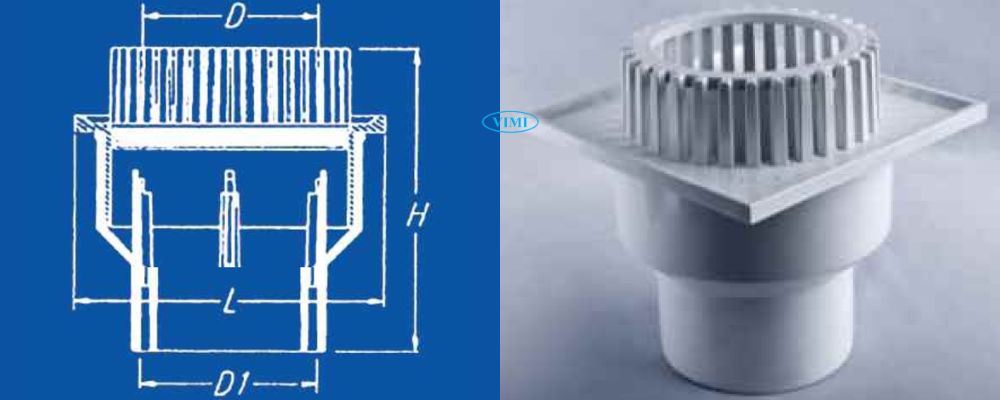

6. Phễu thu nước ban công mặt vuông Gs uPVC dạng ống
Mã số | D (mm) | D1 (mm) | H (mm) | L (mm) |
UTPKP03018 | 84 | 89 | 200 | 150 |
UTPKP03020 | 111 | 114 | 203 | 198 |
UTPKP03024 | 161 | 168 | 240 | 235 |

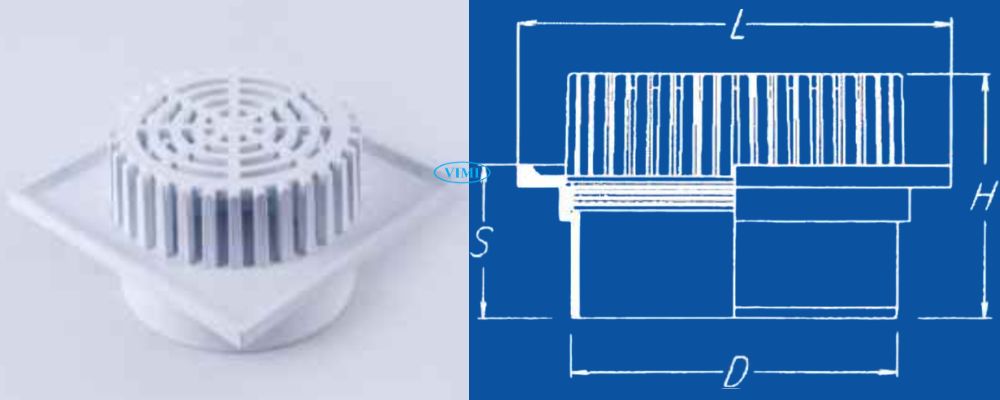

7. Chi tiết phễu thu nước mái có cầu chắn rác uPVC GS
Mã số | D (mm) | H (mm) | L (mm) | S (mm) |
UTPKP04020 | 103 | 110 | 150 | 68 |
UTPKP04024 | 151 | 114 | 198 | 70 |
UTPKP04026 | 189 | 127 | 235 | 75 |

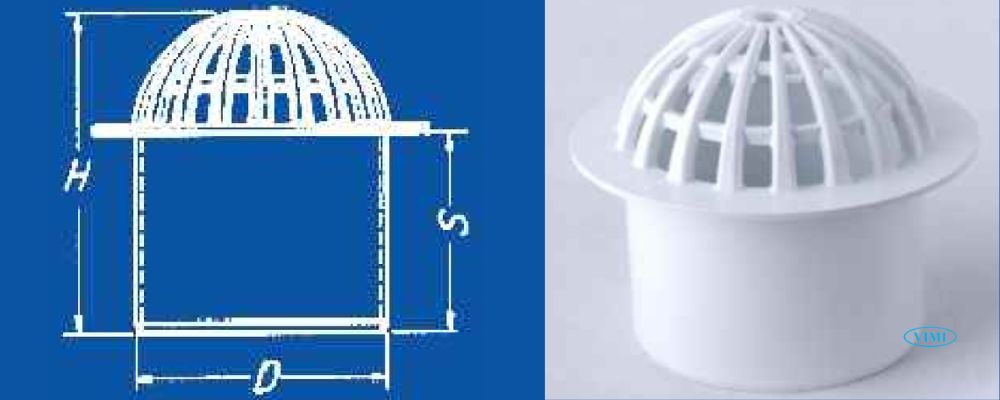

8. Phễu thu nước uPVC GS thoát dạng cầu cao
Mã số | D (mm) | S (mm) | H (mm) |
UTPKP01014 | 50 | 55 | 94 |
UTPKP01018 | 72 | 65 | 104 |
UTPKP01020 | 100 | 75 | 120 |
UTPKP01024 | 140 | 75 | 139 |
