TPC DW20-2C-06 | 5C-06

Dòng TPC DW20 là dòng van được sử dụng nhiều trên thị trường hiện nay với các model DW20-2C-06 và DW20-5C-06. Đây là những van điện từ TPC sử dụng cho đường ống cực kì phổ biến và thông dụng nhất hiện nay đó là đường ống phi 27

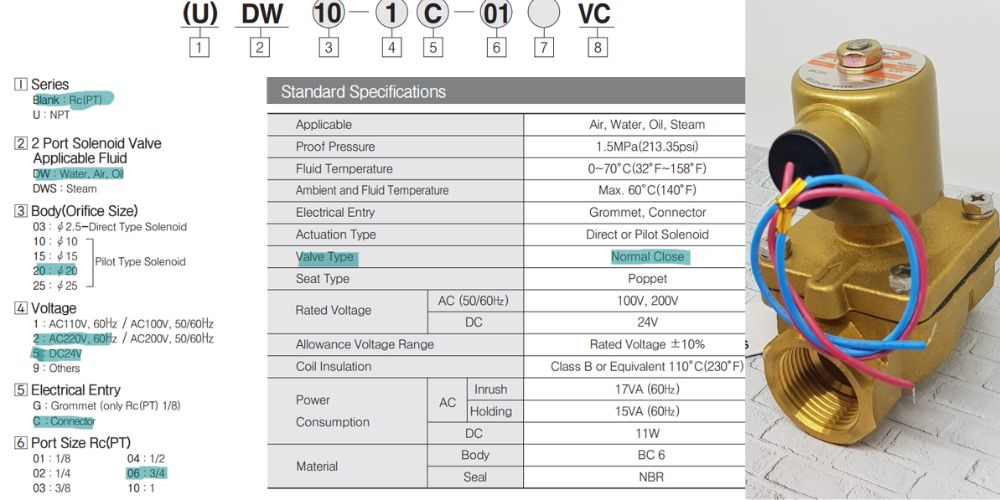

1. Diễn giải các kí tự có trong các model

Thực tế TPC DW có tới hơn 3 models tương đương với các loại điện áp khác nhau là 110V, 220V, 24V và các điện áp khác, nhưng phổ biến hơn cả vẫn là hai models chính DW20-2C-06 và DW20-5C-06 sử dụng với hai dòng điện áp phổ biến nhất

Theo qui định của nhà cung cấp chúng ta biết rằng

• Bank: Kết nối của van là ren kiểu PT
• DW: Lưu chất chảy qua van là nước, khí và dầu
• 20: Lỗ hút có đường kính 20mm
• 1: 110V; 2: 220VAC và 5: 24VDC
• G: Kiểu hộp kết nối: Grommet
• 06: Nối với ống 3/4″

2. Chi tiết về các model van TPC DW20 thường dùng

Các model mà người mua hàng thường được yêu cầu, hoặc kỹ thuật viên thường xuyên bắt gặp chính là DW20-2C-06 và DW20-5C-06

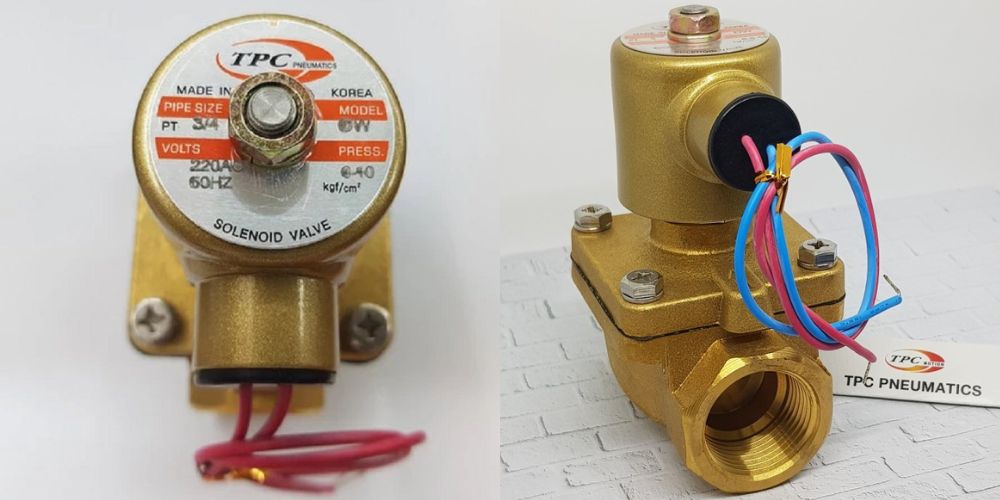

2.1 DW20-2C-06 là gì

Là dòng van điện từ lắp cho ống 3/4″, sử dụng điện áp là nguồn điện xoay chiều 220VAC với nhiều lợi thế về thi công lắp đặt, cũng như tính tiện lợi trong việc cung cấp nguồn

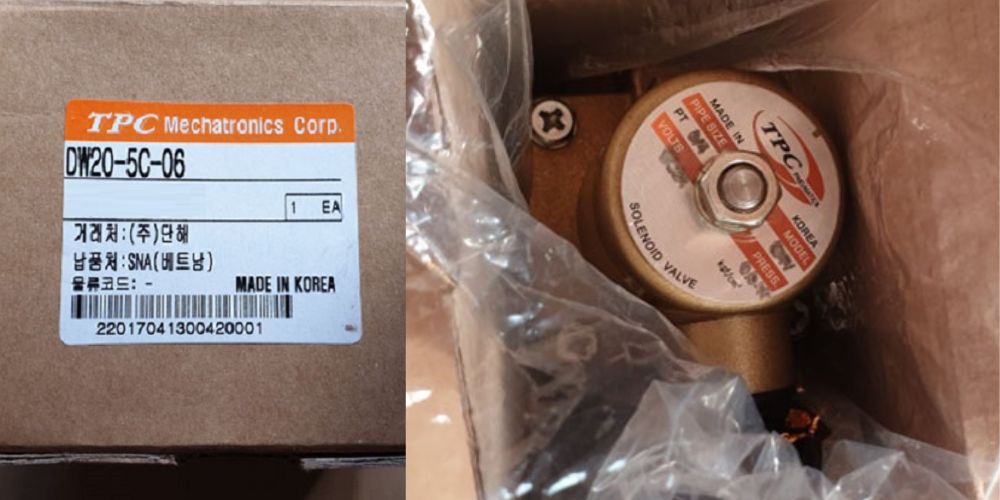

2.2 DW20-5C-06 là gì

Kiểu van điện từ thường đóng với nguồn điện là điện một chiều 24VDC, lắp đặt trên đường ống có đường kính ngoài 27mm.

Lưu ý:

• Van điện từ sử dụng nguồn điện 24V và 220V đều có cấu tạo giống nhau. Việc sử dụng điện 24V hay 220V là phụ thuộc vào cuộn coil bên trong van. Vì vậy giá thành của hai loại này là không thay đổi bằng nhau.

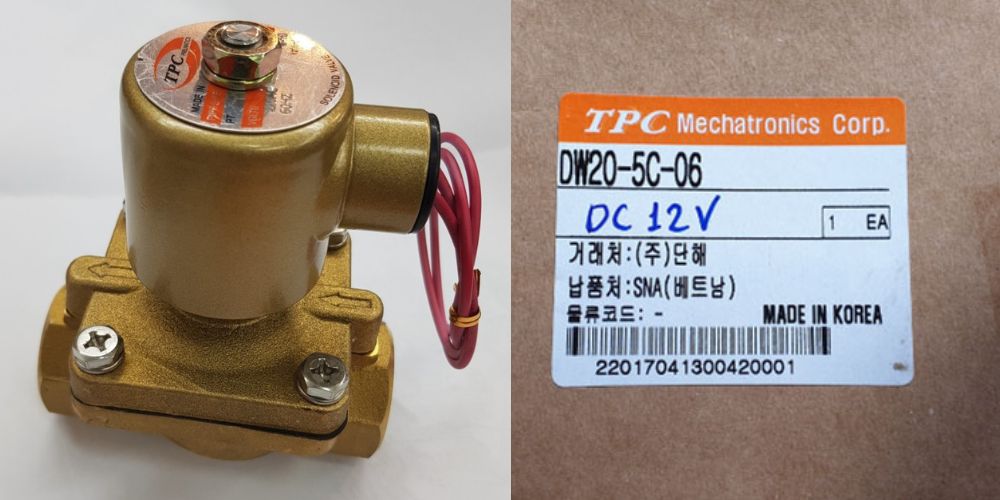

• Đặc biệt công ty cung cấp cả van sử dụng điện một chiều với điện áp là 12V

3. Qui định về đặc điểm môi chất chảy qua van

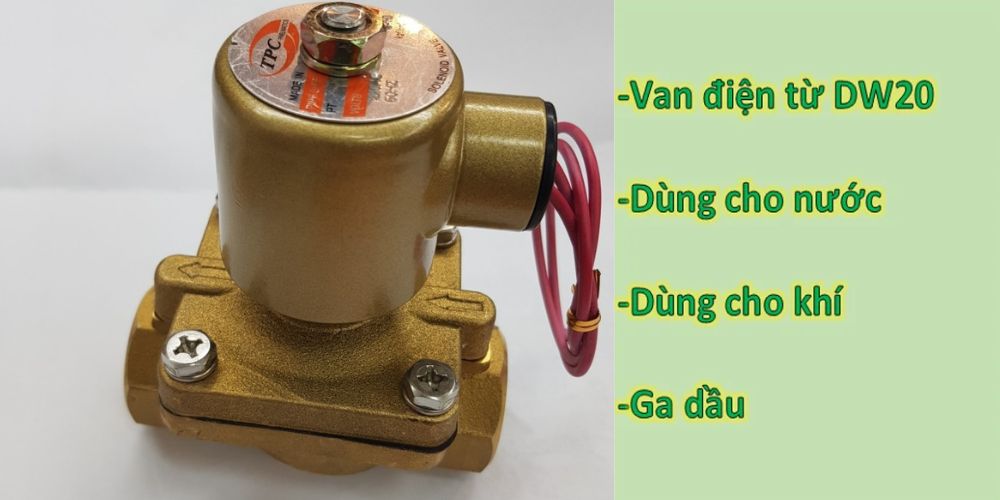

Dòng TPC DW20 này được thế kế là loại van nước điện từ  dùng cho các chất lỏng cụ thể dưới đây, cùng với giới hạn về nhiệt độ và áp suất

• Môi chất: Nước, khí, dầu
• Nhiệt độ giới hạn: 0 ~ 60^oC
• Áp suất giới hạn của DW20-2C-06: 0 ~ 10kgf/cm2
• Áp suất giới hạn của DW20-5C-06: 0.3 ~ 7 kgf/cm2
