TPC RDS3130 | 2G-5G-6G | 01-02

RDS3130 với RDS3130-2G-01, RDS3130-2G-02, RDS3130-5G-01, RDS3130-5G-02 là những model chính thường được sử dụng nhiều tại Việt Nam bởi đây là những van điện từ khí nén sử dụng nguồn điện 220VAC và 24VDC

1. Giới thiệu về RDS3130

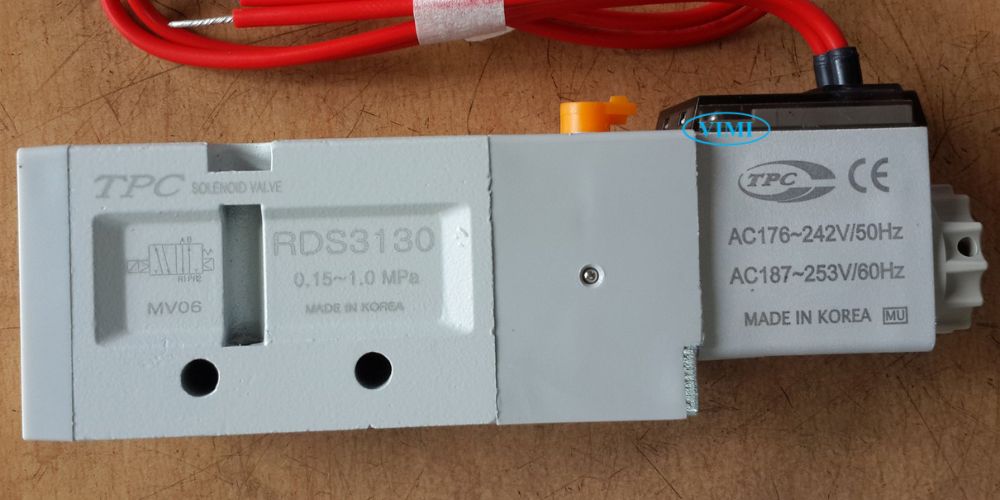

Series RDS3130 là một trong những van điện từ TPC, thuộc RDS300 series. Van đươc thiết kế thân màu trắng, dễ dàng thay đổi cuộn coil, có vật liệu thân thiện với môi trường, hiệu suất làm việc cao và tuân thủ tiêu chuẩn RoHs. Đặc biệt van có đèn sáng báo tín hiệu làm việc

2. Nguyên lý hoạt động của RDS3130

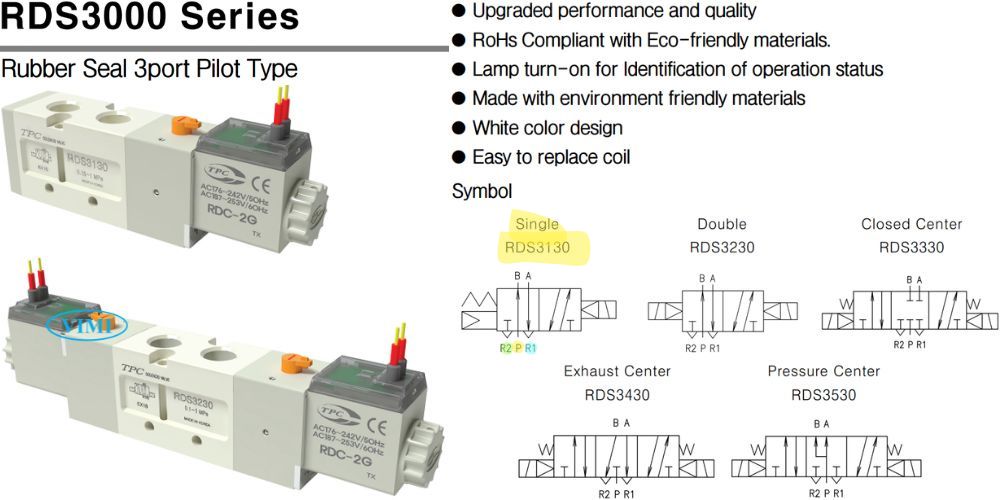

Van RDS3130 là một trong những loại van điện từ khí nén đơn (single), bởi van sử dụng cuộn coil ở một phía. Van thuộc loại 5/2 tức là 5 vị trí với 2 cửa, trạng thái làm việc của van có 2 trạng thái như dưới đây

• Trạng thái khí ra ở cửa B: Khi khí cấp đầu vào ở vị trí P thông với cửa B, khí cấp ra ở đầu B và hồi lại từ A qua R1
• Trạng thái khí ra ở cửa A: Khi khí cấp ở đầu P thông với đầu A, khí phản hồi trở lại ở đầu B thông với R2

3. Ý nghĩa của RDS3130-2G-5G-6G-01-02

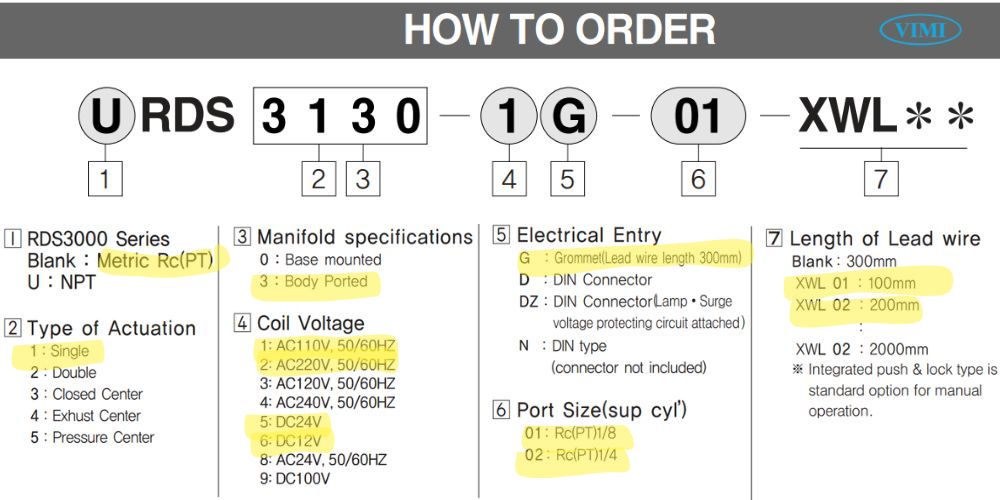

Với mỗi kí tự có trong mỗi model van RDS3130 đều chỉ định những thông số kỹ thuật riêng mà các kỹ sư bán hàng và người mua hàng cần phải biết rõ, tránh sai sót trong quá trình mua van dẫn đến việc đổi trả hoặc van không hoạt động, hoặc van hoạt động không đúng cách

• Blank: Ren kết nối là ren PT
• 31: Kiểu đơn – 1 cuộn coil
• 3: Cửa nhận khí trên thân van
• Nguồn điện áp: 1-110AV, 2-220VAC, 5-24VDC, 6-24VDC
• G: Kết nối kiểu grommet
• 01 – nối với ren 1/8, 02 – nối với ren 1/4

4. Điện áp phổ biến sử dụng cho RDS3130 tại Việt Nam

Van sử dụng nhiều nguồn điện khác nhau rất phong phú và đa dạng, để phù hợp với nguồn điện lưới quốc gia và nguồn điện thường dùng trong các hệ thống tại Việt Nam, công ty chủ yếu sử dụng các nguồn điện sau với các model cụ thể

• Nguồn điện 220AC với các model: RDS3130-2G-01 và RDS3130-2G-02
• Van sử dụng nguồn 24VDC với các model: RDS3130-5G-01 và RDS3130-5G-02
• Nguồn điện một chiều 12VDC có 2 model: RDS3130-6G-01 và RDS3130-6G-02

5. RDS3130 sử dụng dây khí nén 1/4

Van được dùng nhiều để kết nối với các dây khí nén có kích cỡ 1/4″ với đường kính ngoài là 13mm, trong đó 2 model dưới đây là chủ yếu

• RDS3130-2G-02: Dùng điện 220VAC
• RDS3130-5G-02: Dùng điện 24VDC

6. RDS3130 kết nối dây dẫn khí 1/8

Van khí nén sử dụng dây khí kích cỡ loại nhỏ 1/8″ tức đường kính ngoài của ống chỉ 10mm và 2 model dùng nhiều là

• RDS3130-2G-01: Nguồn điện 220VAC
• RDS3130-5G-01: Nguồn 24VDC

7. Áp lực khí nén của RDS3130

Để van hoạt động bình thường người sử dụng cần lưu ý đến áp suất làm việc của van là từ 1.5bar đến 10bar.

• Trường hợp áp suất dưới 1.5bar van có thể không hoạt động
• Khi áp suất trên 10bar có thể làm hỏng van

8. Địa chỉ bán RDS3130

Hiện nay RDS3130 series đang được công ty tồn kho tại cả ở Miền Bắc và Miền  Nam với số lượng tương đối lớn lên tới hàng trăm, hàng nghìn bộ. Nhằm mục đích cấp hàng nhanh chóng cho nhiều dự án khắp cả nước, cùng với mức độ phát triển tự động hóa khí nén ngày càng tăng
