TPC RDS3330 | 2G-5G | 01-02

RDS3330 với RDS3330-2G-01, RDS3330-2G-02, RDS3330-5G-01, RDS3330-5G-02 là những model chính thường được sử dụng nhiều tại Việt Nam bởi đây là những van điện từ khí nén sử dụng nguồn điện 220VAC và 24VDC

1. Giới thiệu về RDS3330

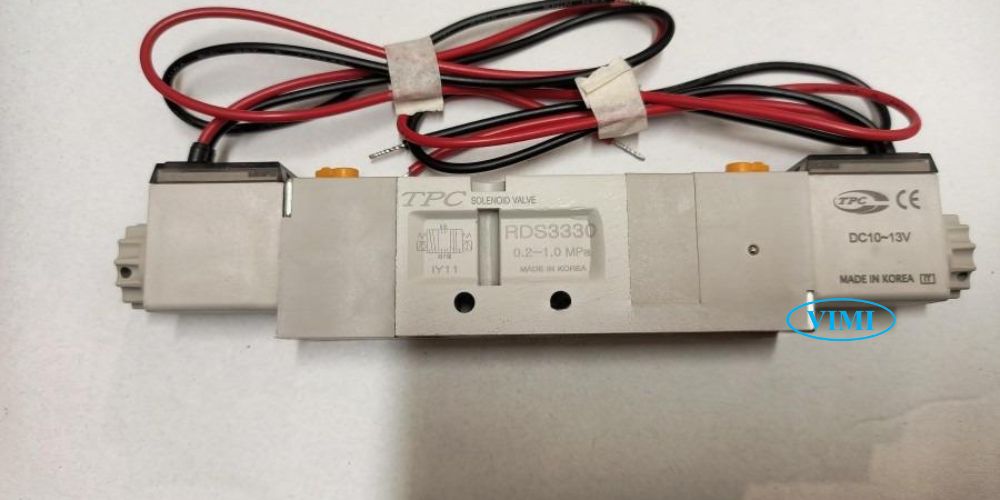

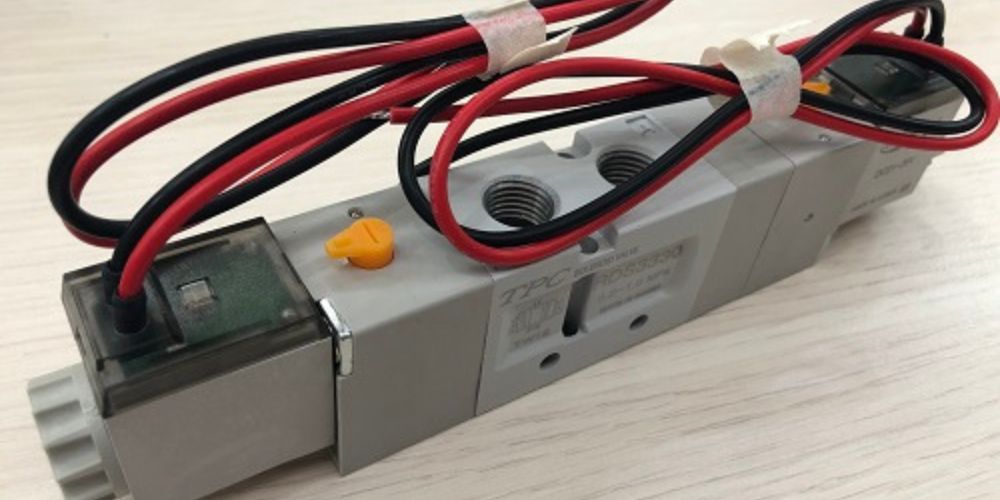

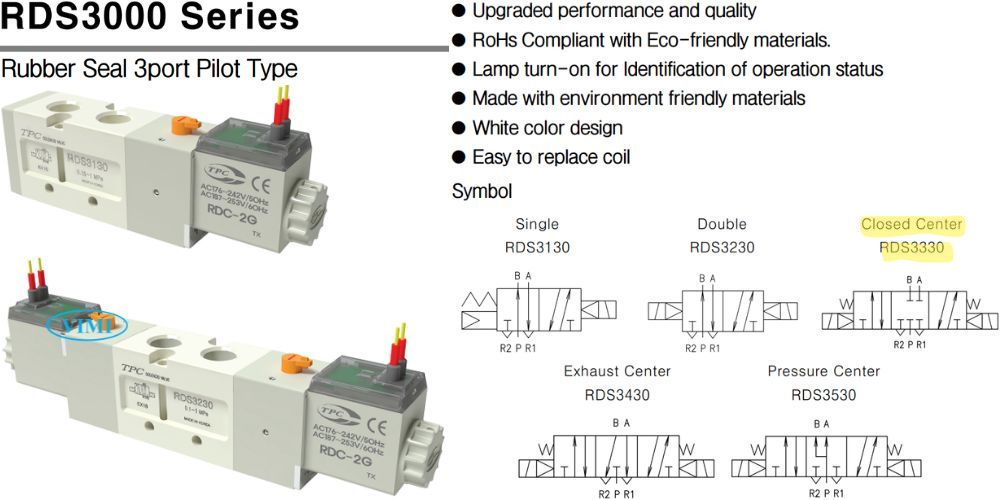

Series RDS3330 thuộc dòng van Closed Center (đóng tại trung tâm) nhãn hiệu van điện từ TPC. Van có thiết kế hiện đại với thân màu trắng, hiệu quả hoạt động cao và đặc biệt rất dễ thay thế cuộn coil của van, tại Việt Nam các model như RDS3330-2G-01, RDS3330-2G-02, RDS3330-5G-01 và RDS3330-5G-02 là những van được sử dụng phổ biến

2. Nguyên lý hoạt động của van RDS3330

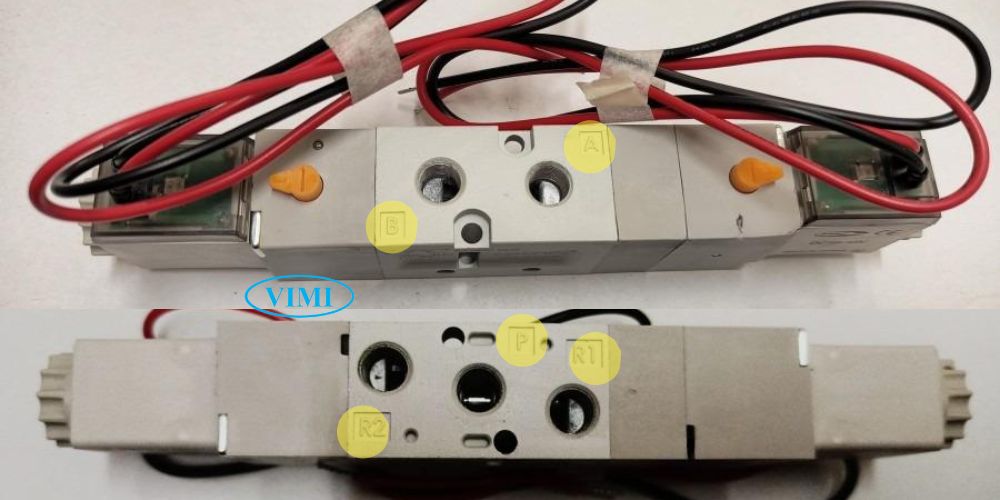

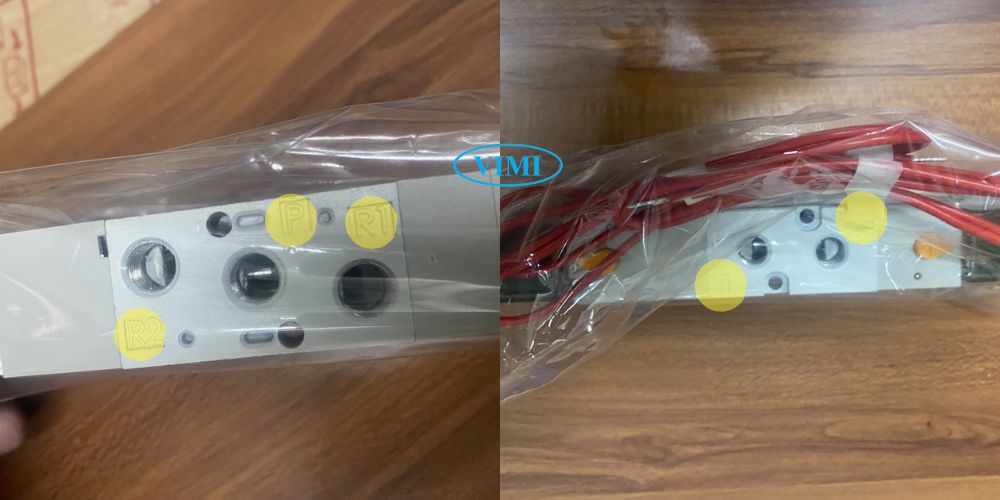

Van hoạt động trên nguyên lý không cấp điện thì van ở trạng thái đóng (tức đóng tại trung tâm) khí vào cửa P sẽ xả ra ở 2 cửa R2 và R1. Các trạng thái hoạt động cấp khí ra ở cửa A và cửa B như sau

• Trạng thái cấp khí nén ở cửa A: Cửa nhận khí P thông với cửa cấp khí A, cửa B dẫn khí trở về thông với cửa xả R2
• Trạng thái cấp khí nén ở cửa B: Nhận khí cửa P thông với cửa cấp khí B, cửa A dẫn khí trở về thông với của xả R1

3. Series RDS3330 được sử dụng ở những nước nào

Van được thiết kế và sản xuất để có thể sử dụng được ở nhiều vùng lãnh thổ và nhiều ngành nghề khác nhau, cũng vì lẽ đó mà cuộn coil của van có thể dùng các nguồn điện

• Nguồn điện xoay chiều 220VAC: Phần lớn các quốc gia sử dụng
• Nguồn điện xoay chiều 110VAC: Sử dụng nhiều ở Mỹ, Nhật, Đài Loan,..
• Nguồn 1 chiều 22VDC
• Nguồn 1 chiều 12VDC

4. Áp suất làm việc của khí nén

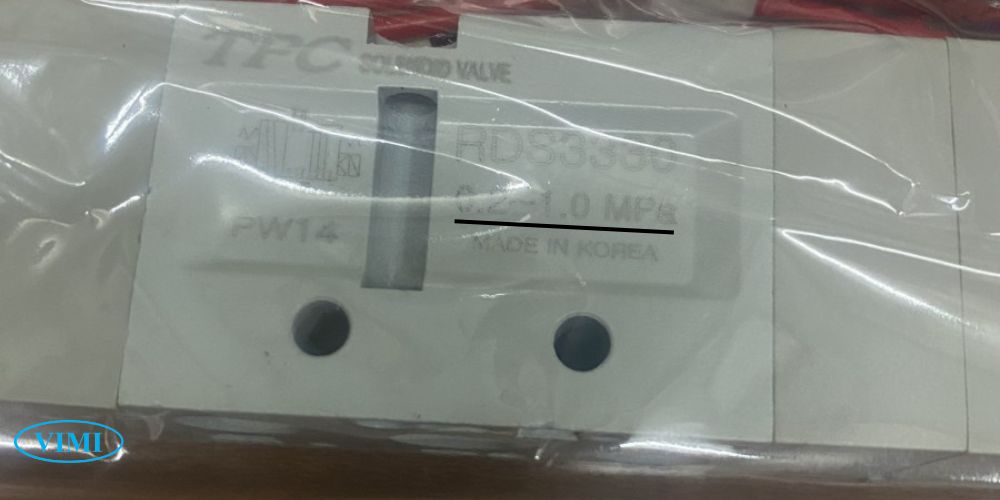

Đây là đặc điểm quan trọng mà chúng tôi luôn lưu ý tới người sử dụng, bởi khi áp suất dưới 0.2Mpa (2bar) thì TPC RDS3330 sẽ không hoạt động hoặc hoạt động không hiệu quả và khi áp suất vượt quá 1Mpa (10bar) van có thể bị phá hỏng

5. Nguồn điện sử dụng cho RDS3330

Như đã trình bày ở trên, van sử dụng nhiều nguồn điện khác nhau. Riêng ở Việt Nam, nguồn điện 220VAC và 24VDC được sử dụng nhiều hơn cả, vì vậy các model dưới đây thường được tìm kiếm hơn cả

• RDS3330-2G-01 và RDS3330-2G-02: Nguồn AC 220V
• RDS3330-5G-01 và RDS3330-5G-02: Nguồn DC 24V

6. Kích cỡ đường ống khí nén kết nối với van

Van chỉ có 2 kích cỡ kết nối với cổng nhận (P) và chia khí ra (A) và (B) với các kích thước dưới đây

• RDS-2G-01 và RDS-5G-01: Kết nối day chia khí 1/8″ (10mm)
• RDS-2G-02 và RDS-5G-02: Kết nối dây chia khí 1/4″ (13mm)

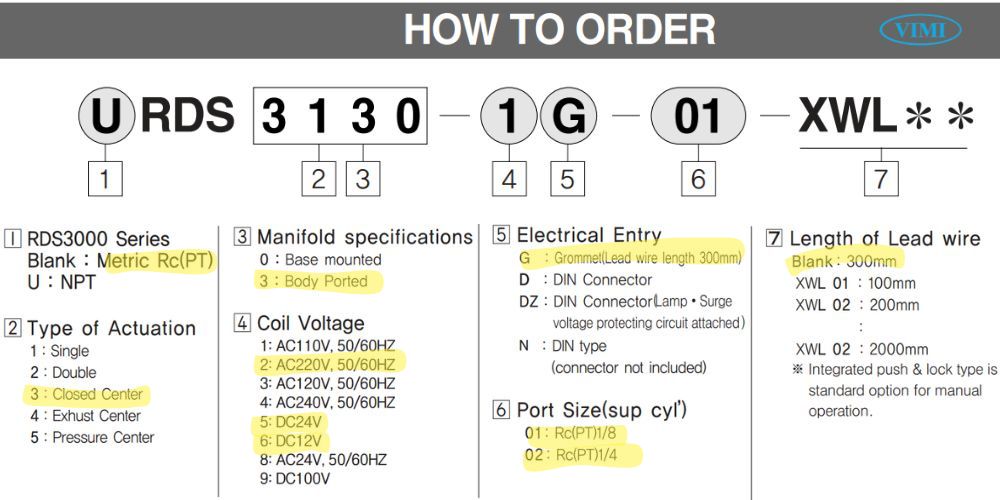

7. Hướng dẫn lựa chọn van TPC RDS3330

Để người dùng có thể lựa chọn đúng model của van, các kỹ sư bán hàng của chúng tôi luôn chi tiết ý nghĩa của các kí tự có trong mỗi model của van thuộc series RDS3330 như sau

• Không có gì trước RDS: Tức là ren PT
• RDS33: Tức là kiểu cửa khí trên thân van
• RDS3330-X: X là kí hiệu về nguồn điện áp
• RDS3330-XG: G là kí hiệu về kiểu hộp kết nối với nguồn dạng grommet với chiều dài dây 30cm
• RDS3330-XG-0X: 0X là kí hiệu về kích cỡ đầu kết nối với kích cỡ 1/8 và 1/4″

8. Chiều dài dây nguồn

Dây nguồn của van được mặc định là dài 300mm, các trường hợp thường thấy khác và kí hiệu kèm theo

• XWL 01: Chiều dài dây 100mm
• XWL 02: Chiều dài dây 200mm

9. Mua RDS330 ở đâu

Hiện nay các model của RDS3330 được phân phối bằng nhiều kênh bán hàng khác nhau

• Qua các sàn thương mại điện tử (amazon, alibaba, shopee,…)
• Tại các chợ ngũ kim
• Thông qua các đại lý chuyên phân phối như chúng tôi
