TPC DWS20-2C-06 | 5C-06

TPC DWS20 với 2 model chủ đạo DWS20-5C-06 và DWS20-2C-06 là dòng van điện từ TPC được sản xuất để sử dụng cho hệ thống hơi và lắp đặt trên đường ống 3/4″

1. Giới thiệu TPC DWS20-2C-06 và DWS20-5C-06

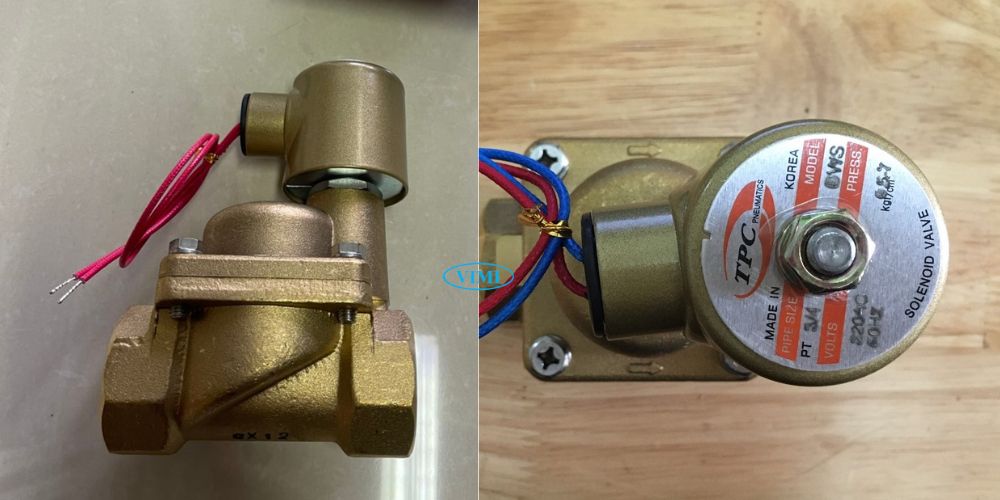

DWS20-5C-06 và DWS20-2C-06 là những van điện từ hơi nóng (DWS) với lỗ hút có đường kính 20mm, có thể sử dụng điện áp 220V hoặc 24V với kiểu kết nối với nguồn bằng dây điện phổ biến thông thường

2. Chi tiết về đường ống lắp van TPC DWS20-2C-06 và DWS20-5C-06

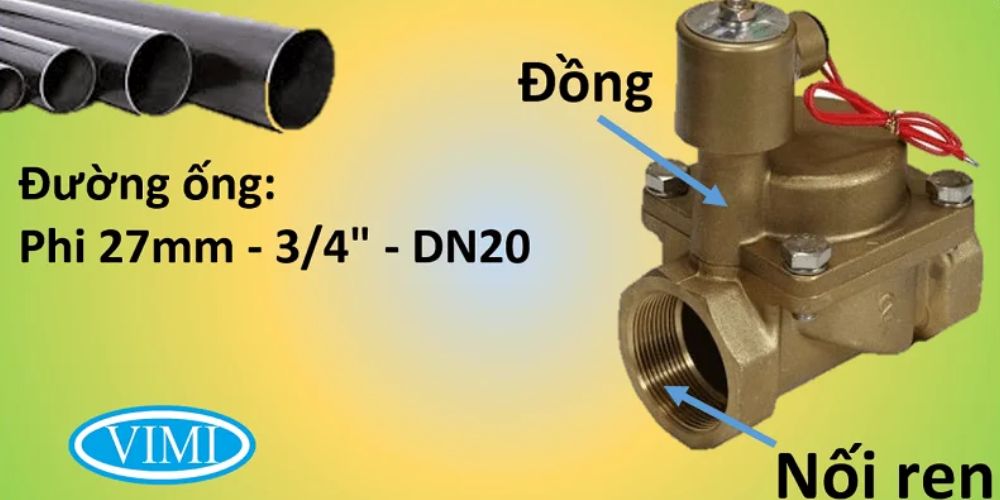

Van được thiết kế dành cho đường ống 3/4″, chi tiết hơn về đặc điểm của đường ống này

• Kích thước danh nghĩa theo inch: 3/4″
• Kích thước danh nghĩa theo mm: DN20 (20A)
• Đường kính ngoài của ống: 27mm

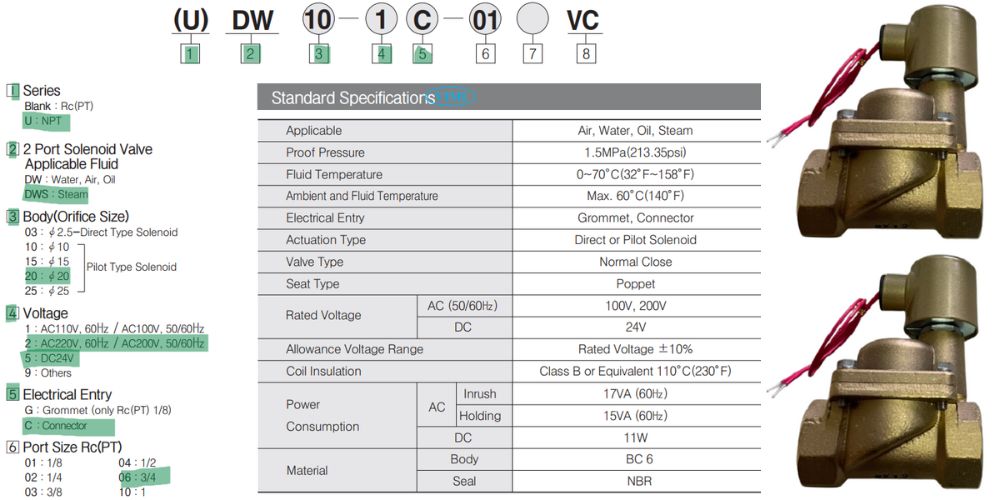

3. Chi tiết thông số kỹ thuật của DWS20-5C-06 và DWS20-2C-06

Ý nghĩa của các ký hiệu chung có trong 2 models

• DWS: Ký hiệu chủng loại van điện từ dùng cho hơi nóng
• 20: Orifice size (20mm)
• C: Kết nối nguồn kiểu dây điện
• 06: Kích thước lắp ống PT 13/4″

Sự khác nhau giữa DWS20-5C-06 và DWS20-2C-06 là ở điện áp của nguồn điện

3.1 TPC DWS20-5C-06 là gì

Đây là van dùng cho hơi nóng sử dụng nguồn điện 1 chiều 24VDC

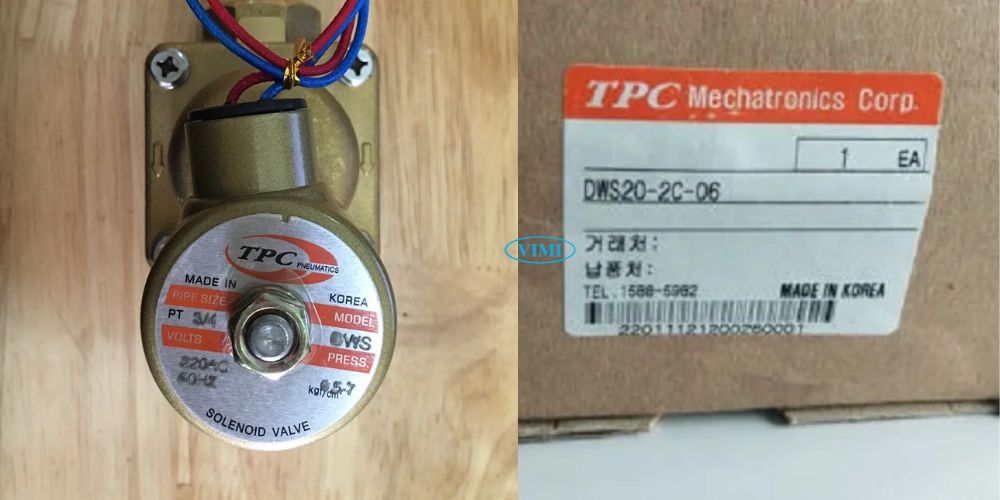

3.2 TPC DWS20-2C-06 là gì

Là van lắp trên đường ống có đường kính ngoài 27mm sử dụng nguồn điện xoay chiều 220VAC

4. Nhiệt độ và áp suất làm việc của van

 Cả hai models DWS20-5C-06 và DWS20-2C-06 đều có nhiệt độ và áp suất giới hạn giống nhau

• Nhiệt độ giới hạn: 180^oC
• Áp suất làm việc: 0.5 ~ 0.7Kgf/cm2
