TPC RDS3430 | 2G-5G | 01-02

Series RDS3430 với RDS3430-2G-01, RDS3430-2G-02, RDS3430-5G-01, RDS3430-5G-02 là những model chính thường được sử dụng nhiều tại Việt Nam bởi đây là những van điện từ khí nén sử dụng điện xoay chiều 220VAC và điện một chiều 24VDC

1. Van RDS3430 là van như thế nào

RDS3430 là series van thuộc nhãn hiệu van điện từ TPC. Van có nhiều model khác nhau, với những ưu điểm như sau

• Van hoạt động với hiệu suất cao
• Vật liệu thân thiện với môi trường và tuân thủ RoHs
• Có đèn tín hiệu báo trạng thái đang làm việc
• Thân van thiết kế màu trắng và dễ dàng thay đổi coil của van

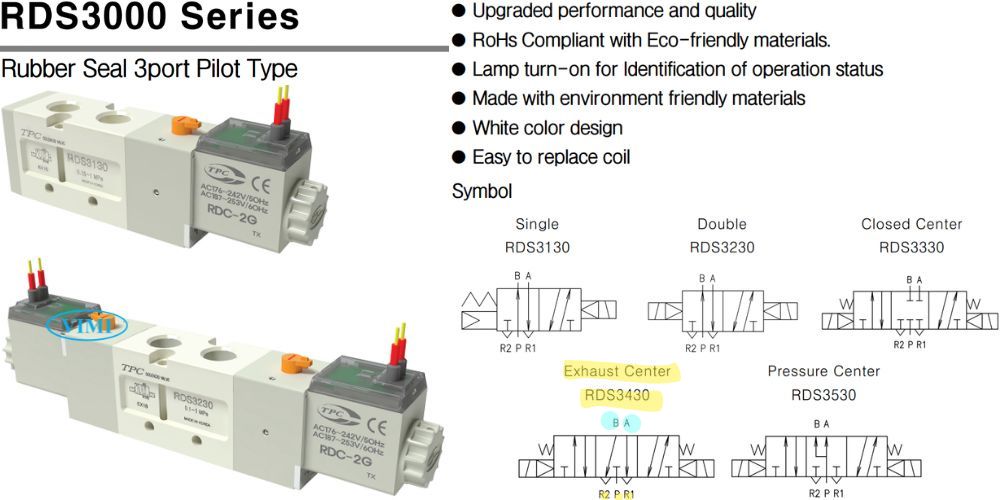

2. Nguyên lý hoạt động của RDS3430

Ở trạng thái ban đầu khí nén cấp vào đầu P và khí thoát ra cả 2 đầu R2 và R1, chính vì vậy TPC RSD3430 được gọi là loại Exhaust Center valve. Có nghĩa là khí không ra cửa A hoặc cửa B, khí nén chỉ ra ở cửa A hoặc cửa B trong các trường hợp sau

• Trường hợp 1: Cửa P thông với cửa A cho khí cấp ra ở cửa A, khí hồi trở lại ở cửa B và thông với R2
• Trường hợp 2: Cửa P thông với của B dẫn khí nén ra ở cửa A và hồi trở lại ở cửa A thông với R1

3. Điện áp phổ biến của van

Series TPC RDS3430 được nhà sản xuất thiết kế với nhiều nguồn điện áp khác nhau, để có thể cung cấp cho nhiếu quốc gia (vùng địa lý) sử dụng các loại điện lưới khác nhau. Tại Việt Nam, với điện lưới quốc gia là điện 220VAC và nguồn điện 1 chiều 24V, nên model van phổ biến là

• RDS3430-2G-01 và RDS3430-2G-02: Nguồn cấp là điện 220VAC
• RDS3430-5G-01 và RDS3430-5G-02: Nguồn cấp là điện 24VDC

4. Chiều dài dây nguồn mặc định là bao nhiêu

Dây dẫn nguồn của RDS3430 được mặc định có chiều dài 300mm (30cm), là chiều dài vừa đủ để kết nối với dây nguồn. Không quá dài để tiện trong việc đóng gói và giảm chi phí sản xuất, cũng như cước vận

5. Kích cỡ dây dẫn khí nén kết nối TPC RDS3430

Van có đầu kết nối của P, A và B với 2 kích cỡ phổ biến, các model thường dùng theo các kích cỡ đó là

• RDS3430-2G-01 và RDS3430-5G-01: Dây khí nén có kích cỡ 1/8″ có đường kính ngoài là 10mm
• RDS3430-2G-02 và RDS3430-5G-02: Van có đầu kết nối cỡ 1/4 với đường kính ngoài của ống là 13mm

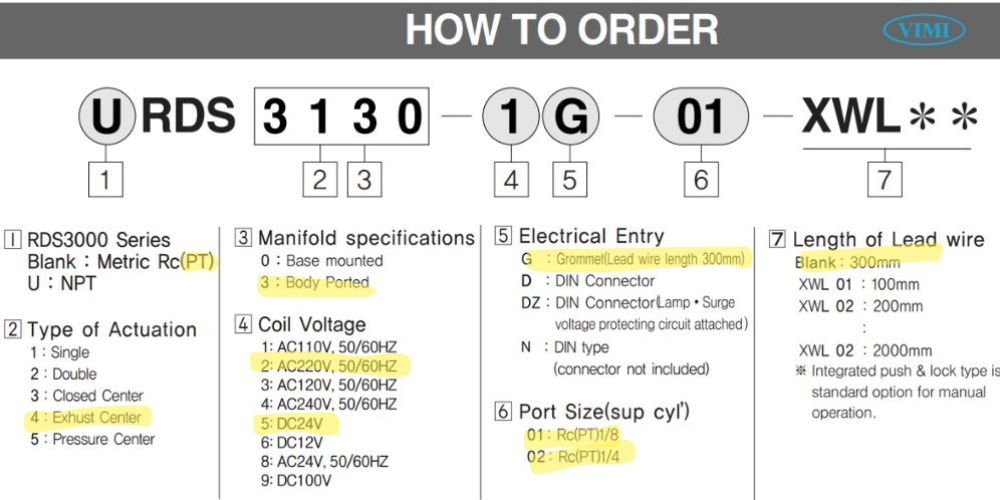

6. Hướng dẫn lựa chọn RDS3430

Để chọn ra được model phù hợp với điện áp, kiểu hộp kết nối dây nguồn cũng như kích cỡ đầu dây khí nén thì người sử dụng (người mua hàng) và các kỹ sư bán hàng (người bán hàng) cần hiểu rõ các kí tự có trong model của sản phẩm

• Blank: Kiểu tren PT
• 4: Kiểu thoát khí trung tâm
• 3: Cổng trên thân
• 2: Nguồn AC220V hoặc 5: Nguồn DC24V
• 5: Kiểu hộp kết nối Grommet
• 01: Đầu kết nối cỡ 1/8″ và 02: Cỡ 1/4″
• Blank: Chiều dài dây nguồn mặc định là 300mm

7. Địa chỉ bán RDS3430

Thực tế thì người dùng có thể mua RDS3430 bằng rất nhiều cách thức khác nhau: Amazon, Alibaba, Shopee,… Nhưng người mua hàng sẽ ít được tư vấn trực tiếp bởi các tư vấn viên có kiến thức chuyên sâu về sản phẩm, cũng như giúp khách hàng lựa chọn đúng model theo yêu cầu kỹ thuật

Công ty chúng tôi với đội ngũ kỹ thuật viên bán hàng, cùng với hàng hóa được tồn kho sẵn cả hai miền Nam và Bắc, giúp hỗ trợ khách hàng tốt và nhanh chóng nhất
