TPC RDS5520 | 2G-5G | 02-03-04

Series RDS5520 đi kèm với các model RDS5520-2G-02, RDS5520-2G-03, RDS5520-2G-04, RDS5520-5G-02, RDS5520-5G-03 và RDS5520-5G-04 là van điện từ khí nén được sản xuất tại Hàn Quốc (Made in Korea).

1. Giới thiệu về TPC RDS5520

TPC RDS5520 được sản xuất sử dụng vật liệu thân thiện với môi trường, có thiết kế màu trắng tinh tế và dễ dàng thay thế cuộn coil. RDS5520 thuộc dòng van Pressure Center (Áp suất tại trung tâm) đến từ thương hiệu van điện từ TPC. Ở Việt Nam, các model RDS5520-2G-02, RDS5520-2G-03, RDS5520-2G-04, RDS5520-5G-02, RDS5520-5G-03 và RDS5520-5G-04 được sử dụng rất phổ biến.

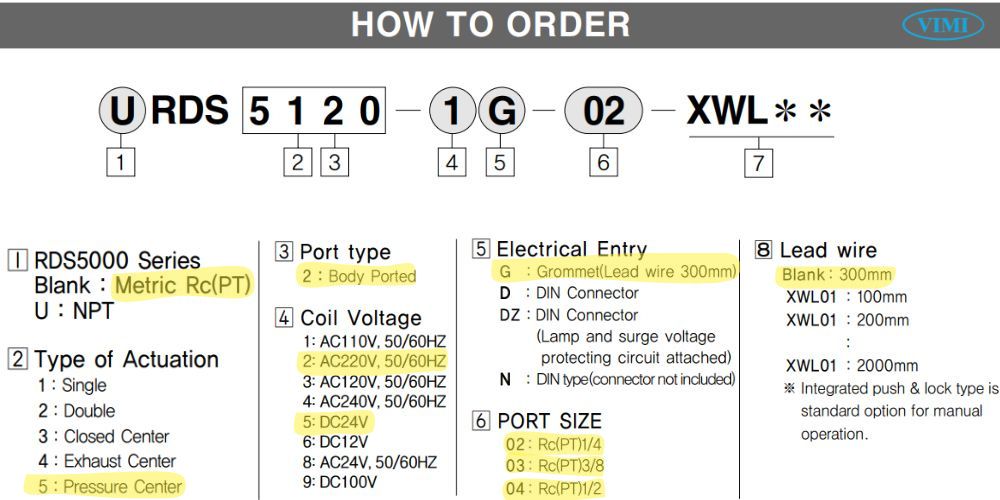

2. Ý nghĩa của RDS5520 2G-5G 02-03-04

Để làm cho bạn đọc hiểu rõ hơn về Series RDS5520 và có thể đưa lựa chọn phù hợp với nhu cầu, đội ngũ kỹ sư bán hàng của chúng tôi sẽ cùng bạn giải mã từng thông số có trên Model này.

• Không ghi gì trước RDS: Tức là ren PT
• RDS55: Kiểu áp suất tại trung tâm van
• RDS5520: Cổng trên thân van
• RDS5520 – X: Ký hiệu X là điện áp sử dụng (220VAC, 24VDC, 110VAC,…)
• RDS5520 – XG: Đầu dẫn cao su Grommet có độ dài dây nguồn tối thiểu 300mm
• RDS5520 – XG – 0X: Trong đó X là kích thước ống dẫn khí nén (1/4″,3/8″,…)

Dưới đây là ví dụ giải nghĩa cho model RDS5520:

• RDS5520-2G và RDS5520-5G: Ký hiệu 2G ứng với điện áp 220VAC, sử dụng đầu dẫn cao su Grommet và 5G cho điện áp 24VDC
• RDS5520-2G-02 và RDS5520-5G-02: Mã 02 cho ống dẫn có kích thước là 1/4″ (13mm)
• RDS5520-2G-03 và RDS5520-5G-03: Ký hiệu 03 cho kích thước ống dẫn là 3/8″ (17mm)
• RDS5520-2G-04 và RDS5520-5G-04: Sử dụng mã 04 cho đường kính ngoài ống dẫn là 1/2″ (21mm)

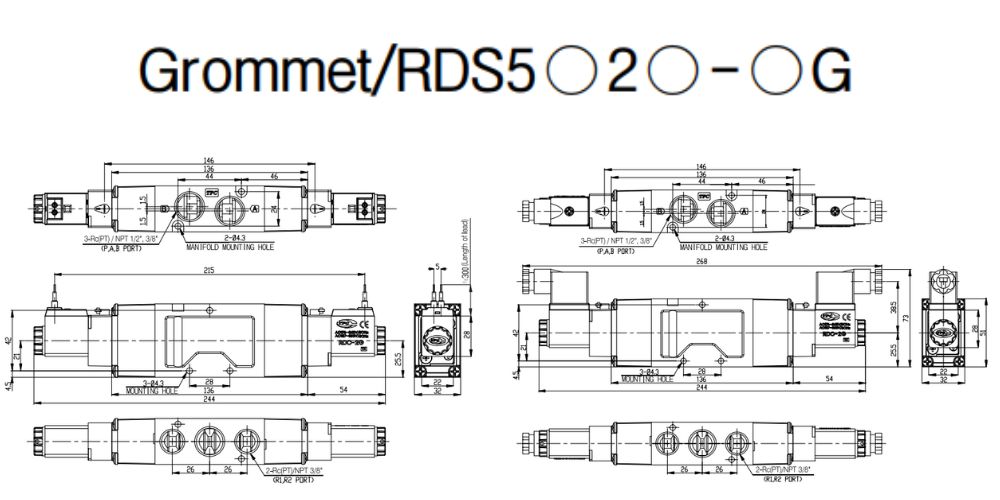

3. Bản vẽ chi tiết TPC RDS5520
