TPC DWS32-2C-12 | 5C-12

TPC DWS32-2C-12 và DWS32-5C-12 là những model ít được sử dụng nhất của van điện từ mang nhãn hiệu TPC, bởi kích thước này thường nằm giữa kích thước của ống nhánh và ống chính của các hệ thống hơi sử dụng van

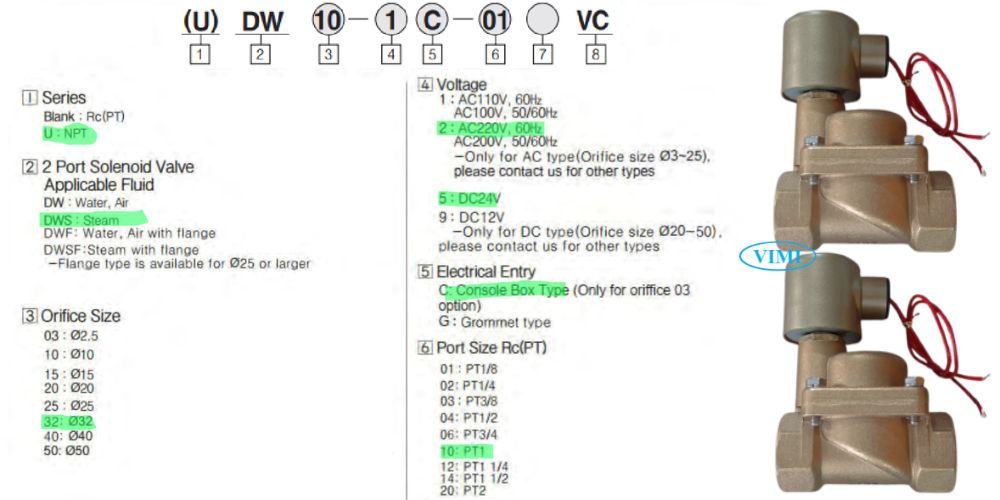

1. Giải thích ý nghĩa các kí tự có trong models DWS32-2C-12 và DWS32-5C-12

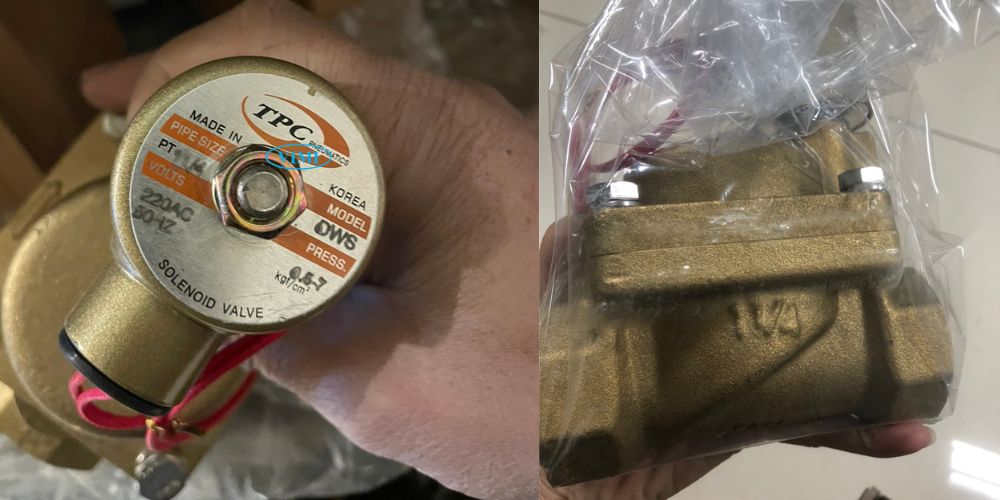

Chúng ta thường thấy kí hiệu trên trên các nameplate như ảnh dưới đây. Vậy ý nghĩa của các ký tự có trong kí hiệu này là gì và có liên quan như thế nào đến từng bộ phận, cấu tạo, chủng loại của dòng sản phẩm này. Chi tiết như dưới đây

• DWS: Ký hiệu chủng loại van điện từ dùng cho hơi nóng
• 32: Orifice size (32mm)
• C: Kết nối nguồn kiểu dây điện
• 12: Kích thước lắp ống PT 1 1/4″

2. Sự khác nhau giữa DWS32-2C-12 và DWS32-5C-12

“2” và “5” là những kí tự khác nhau trong DWS32-2C-12 và DWS32-5C-12, các kí tự này quy định về loại nguồn điện áp sử dụng cho van

• 2: Sử dụng nguồn điện xoay chiều 220VAC
• 5: Nguồn điện 1 chiều 24VDC

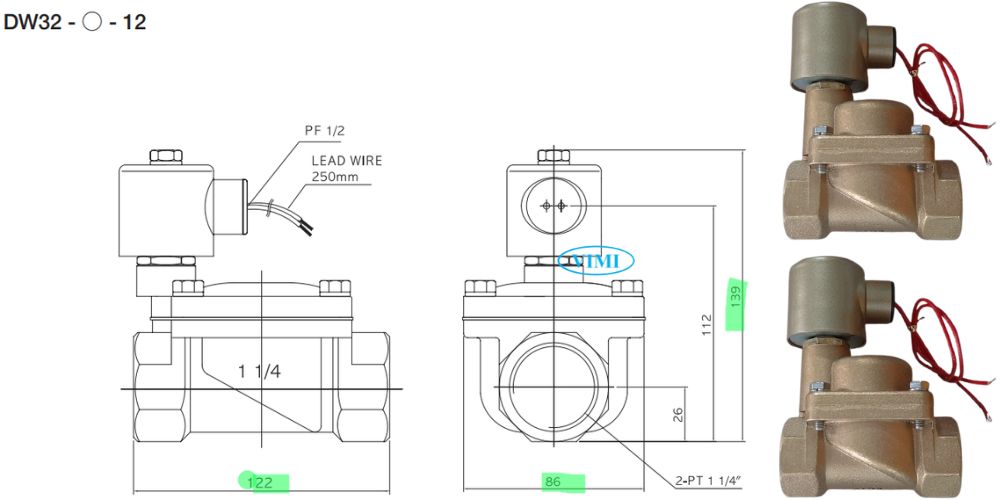

3. Bản vẽ và kích thước của van

Các van điện từ nói chung và van điện từ TPC nói riêng đều có bản vẽ và kích thước đường bao cụ thể, dưới đây là thông số về kích thước cho cả hai model là DWS32-2C-10 và DWS32-5C-10

4. Vật liệu chế tạo, nhiệt độ và áp suất làm việc

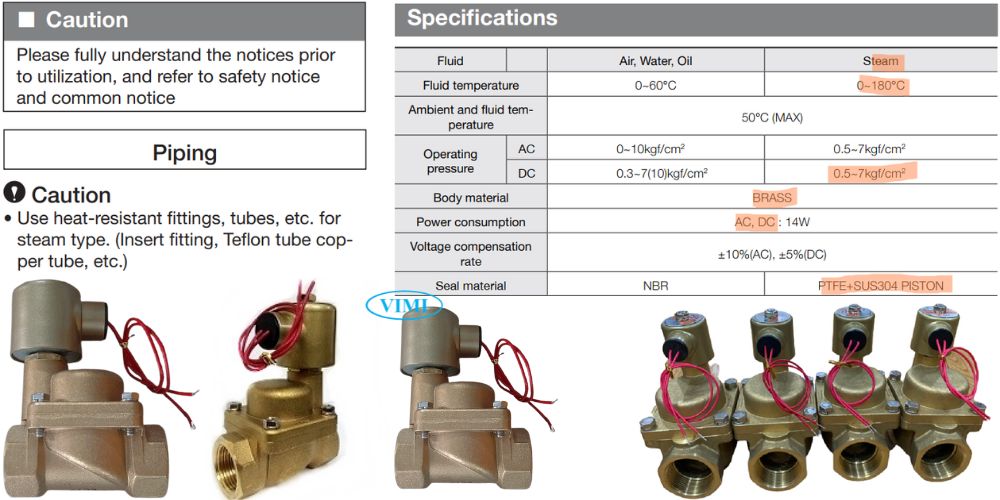

DWS32-2C-12 và DWS32-5C-12 sử dụng vật liệu chế tạo thân là đồng với mác BC 6, trục piston SUS304 và gioăng làm kín là PTFE nên có khả năng chịu nhiệt độ và áp suất như dưới đây

• Nhiệt độ giới hạn: 180^oC
• Áp suất làm việc: 0.5 ~ 7kgf/cm2

5. Chi tiết về kích thước đường ống lắp van

TPC DWS32-2C-12 và DWS32-5C-12 sử dụng cho đường ống có kích thước danh nghĩa 1 1/4″ (icnh) hay 32A (mm) hoặc DN32, với đường kính ngoài là 42mm hay còn gọi là Ø42.
