TPC RDS5320 | 1G-2G-5G | 02-03-04

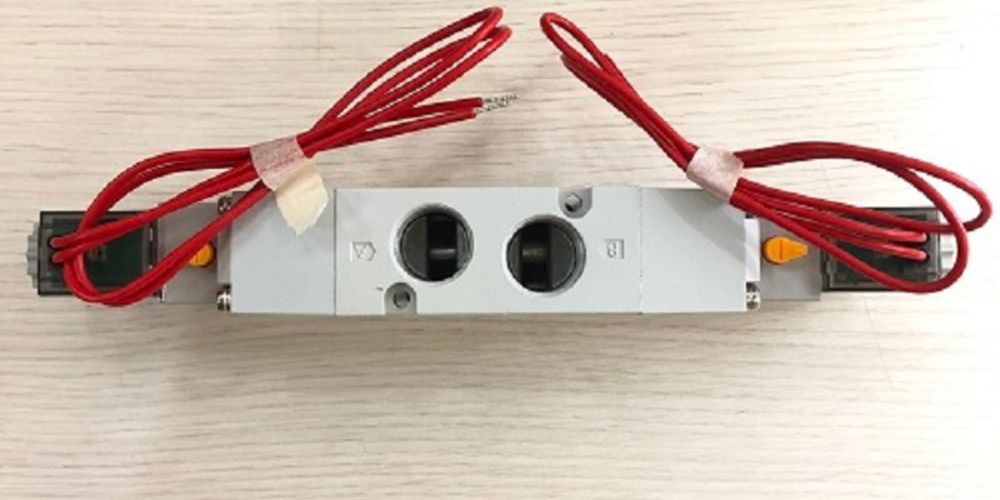

TPC RDS5320-1G-2G-5G-02-03-04 là tổ hợp của 9 model van điện từ khí nén mang nhãn hiệu TPC. Van có 5 cửa, 3 vị trí và 2 coil được nhập khẩu Hàn Quốc là một trong những sản phẩm chất lượng hàng đầu trong hệ thống van chia khí nén.

1. Giới thiệu về TPC RDS5320

RDS5320 là model van điện từ chia khí của nhãn hiệu TPC valve, van thuộc series RDS500 với kiểu đóng tại trung tâm của van. Đây là series van được sử dụng rộng rãi tại Việt Nam

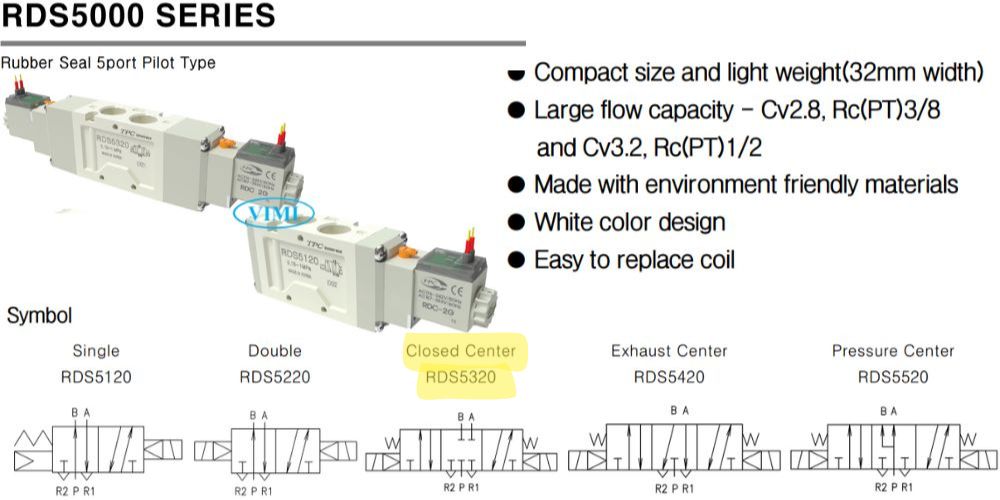

2. Nguyên lý hoạt động của TPC RDS5320

Có thể nhiều khách hàng còn chưa biết cách thức vận hành của RDS5320, chúng tôi xin cụ thể các trạng thái của van như sau

• Trạng thái ban đầu (trạng thái đóng): Cả cửa A và cửa B đóng, khí vào cửa P và ra bằng 2 cửa R1 và R2
• Trạng thái làm việc cấp khí cửa A:  Khí cấp vào P thông cửa A, cửa B thông cửa R2 để xả khí
• Trạng thái làm việc cấp khí cửa B:  Khí cấp vào P thông cửa B, cửa A thông xả R1.

Khi hết một hành trình van sẽ trở lại trạng thái ban đầu

3. Chức năng

Chức năng chính của TPC RDS5320 là phân chia khí nén và phân phối khí nén thông qua các cửa để điều khiển, tác động đến các xi lanh, piston giúp cho xi lanh – piston tịnh tiến, thực hiện chuyển động và giúp cho hệ thống cơ khí chuyển động.

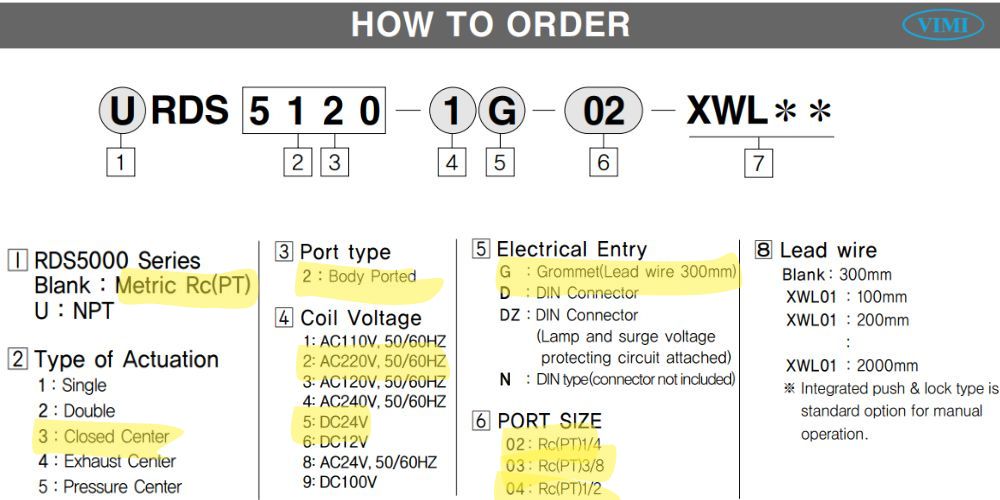

4. Ý nghĩa RDS5320 1G-2G-5G 02-03-04 là gì

Với nguyên tắc làm việc của Vimi, kỹ sư bán hàng cần phải hiểu rõ các kí tự trong model và chúng tôi cũng khuyên người mua nên tìm hiểu và biết rõ về các thông số kỹ thuật mà van mình đang sự định sẽ mua và sử dụng

Theo đó, chi tiết ý nghĩa các kí tự trong model như dưới đây

• Van sử dụng ren kết nối là ren PT
• Kiểu đóng ở trung tâm
• Loại cửa vào đóng tại thân
• Dùng các loại điện áp khác nhau
• Hộp đấu nối dạng Grommet
• Kích cỡ dây kết nối lần lượt là 1/4″, 3/8″ và 1/2″

Dưới đây là cụ thể về một số model thông dụng của series RDS5320

• RDS5320-2G-02: Van sử dụng điện áp 220V, dây khí nén cỡ 1/4″ (13mm)
• RDS5320-2G-03: Cùng nguồn điện áp, cỡ dây khí nén 3/8″ (17mm)
• RDS5320-2G-04: Day khí nén kích cỡ 1/2″ (21mm)
• RDS5320-5G-02: Van dùng điện 1 chiều 24VDC với dây khí nén 1/4″
• RDS5320-5G-03: Dây khí nén cỡ 3/8″
• RDS5320-5G-04: Kích cỡ dây 1/2″

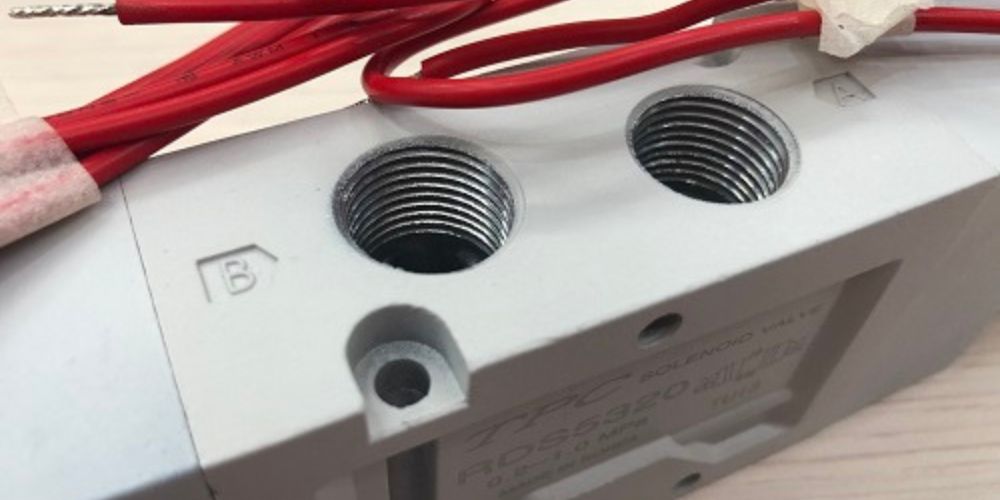

5. Chọn kích cỡ dây khí nén phù hợp

Để mua van có kích cỡ đúng với hệ thống đường ống chúng ta cần lưu ý tới trị số (6) – Port size, bởi theo từng trị số mà kích cỡ dây khí nén kết nối là khác nhau. Cụ thể hơn là kích cỡ đầu nối ren của ống khí nén sẽ khác nhau như dưới đây

• Model sử dụng dây (ren) 13mm thường dùng: RDS5320-2G-02, DS5320-5G-02, DS5320-1G-02
• Model sử dụng dây (ren) 17mm thường dùng: RDS5320-2G-03, DS5320-5G-03, DS5320-1G-03
• Model sử dụng dây (ren) 21mm thường dùng: RDS5320-2G-04, DS5320-5G-04, DS5320-1G-04

6. Chi tiết các model cho series RDS5320

Dòng sản phẩm này có tất cả 9 model và các model khác nhau thì sẽ có kích cỡ khác nhau, điện áp khác nhau. Vì thế tùy thuộc vào từng nhu cầu sử dụng các bạn sẽ chọn model sử dụng phù hợp:

7. Thực tế áp dụng của RDS5320-5G

Đây được đánh giá là model sử dụng phổ biến tại Việt Nam chúng ta bởi van sử dụng nguồn điện xoay chiều 220V, là nguồn điện lưới quốc gia nên phù hợp với bất kì vị trí lắp đặt nào có nguồn điện. RDS5320-5G được sử dụng với cả 3 kích cỡ dây khác nhau

• RDS5320-5G-02: Dây kết nối có đường kính ngoài 13mm
• RDS5320-5G-03: Đầu kết nối ren có đường kính ngoài 17mm
• RDS5320-5G-02: Đầu nối ren 1/2″có đường kính ngoài 21mm

8. Trường hợp nào nên sử dụng RDS5320-2G

Khác với RDS5320-5G, van RDS5320-2G sử dụng nguồn điện một chiều với điện áp 24V, đây là nguồn điện một chiều phổ biến sử dụng tạo độ an toàn cao và đặc biệt dùng nhiều trong các trường hợp là máy móc cơ khí. Kích cỡ dây phổ biến có cả 3 chủng loại

• RDS5320-2G-02: Dây 1/4″
• RDS5320-2G-03: Dây 3/8″
• RDS5320-2G-04: Dây 1/2″

9. RDS5320-1G sử dụng ở đâu

Với series RDS5320-1G là series van sử dụng nguồn điện xoay chiều điện áp 110V, nguồn điện lưới quốc gia của một số nước như: Mỹ, Nhật, Đài Loan. Van cũng dùng 3 loại dây chính là dây 1/4″, 3/8″ và 1/2″

• RDS5320-1G-02: Dây 1/4″
• RDS5320-1G-03: Dây 3/8″
• RDS5320-1G-04: Dây 1/2″

10. Mẹo sử dụng RDS5320

Van điện từ RDS 5320 sẽ được các đơn vị sử dụng để có thể lắp độc lập 1 mình hoặc có thể thiết kế để lắp nhiều van với nhau trên cùng đế van để tạo thành 1 block. Từ đó các đơn vị sử dụng có thể dùng lập trình PLC để điều khiển và kết nối đến các thiết bị khác trong hệ thống.

11. Địa chỉ mua RDS5320

Là một trong những đơn vị đi đầu về van khí nén trong nhiều năm qua, chúng tôi luôn nổ lực tìm kiếm nhà sản xuất đối tác và các loại van chất lượng phục vụ mọi nhu cầu sử dụng. Van điện từ TPC là van nhập khẩu từ Hàn Quốc với chất lượng cao và giá thành thấp hơn nhiều so với van nhập khẩu từ G7, vì thế công ty xem đây là mặt hàng chủ đạo. Hiện van được tồn kho tại cả Hà Nội và Hồ Chí Minh

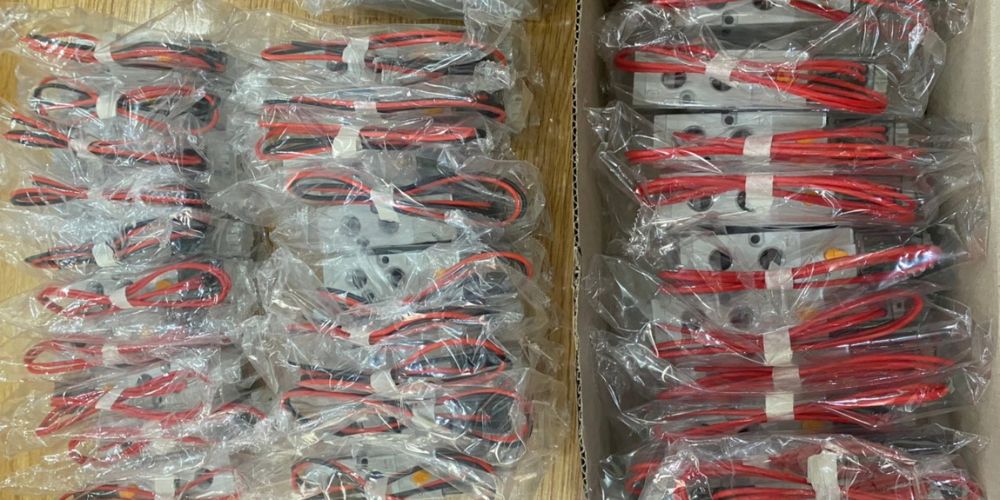

Biết được sản phẩm chất lượng, đánh giá khách hàng tốt vì thế chúng tôi luôn nhập khẩu số lượng lớn van điện từ TPC này đảm bảo số lượng có thể đáp ứng được mọi nhu cầu dự án, công trình, nhà máy.
