Van cổng ty nổi UL FM Shinyi

Van cổng ty nổi UL FM Shinyi được thiết kế chuyên biệt cho các hệ thống phòng cháy chữa cháy đạt chuẩn quốc tế. Dòng van Shiny này nổi bật với kết cấu bền bỉ, vận hành ổn định cùng chứng nhận UL Listed và FM Approved, đáp ứng yêu cầu kỹ thuật của nhiều công trình hiện đại.

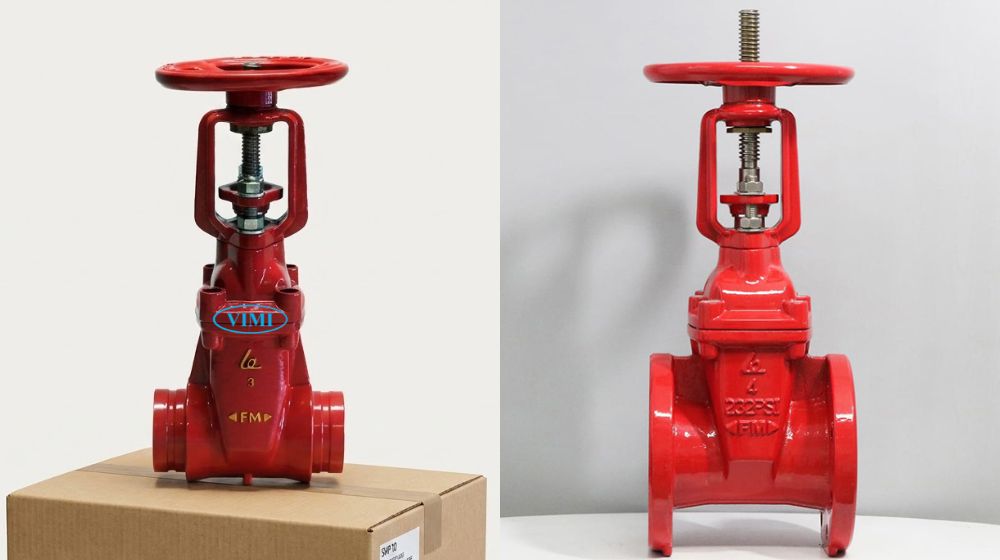

1. Giới thiệu về van cổng ty nổi UL FM Shinyi

Van cổng ty nổi UL FM Shinyi hay van cổng UL FM ty nổi Shinyi là dòng van cổng Shinyi được thiết kế chuyên biệt cho hệ thống phòng cháy chữa cháy (PCCC), đáp ứng đầy đủ các tiêu chuẩn khắt khe của Mỹ và quốc tế.

Đặc điểm nổi bật trong cấu tạo của van cổng UL FM ty nổi Shinyi bao gồm:

• Lá van dạng nêm bọc cao su EPDM giúp đóng mở nhẹ nhàng, kín khít, hạn chế kẹt van, chống ăn mòn và duy trì độ bền ổn định trong quá trình vận hành lâu dài
• Thân van bằng gang cầu chuẩn ASTM A536 kết hợp với ty van inox AISI 410, mang lại khả năng chịu lực cao, chống gỉ sét hiệu quả và nâng cao tuổi thọ thiết bị
• Kết cấu chắc chắn, vận hành ổn định, phù hợp lắp đặt trong các hệ thống cấp nước và phòng cháy chữa cháy yêu cầu độ tin cậy cao

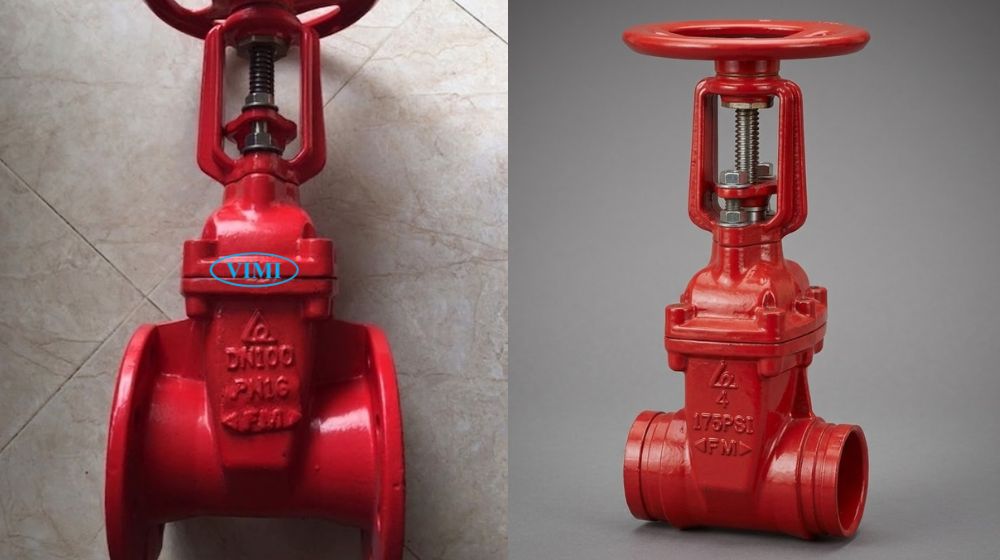

2. Chủng loại của van cổng ty nổi UL FM Shinyi

Van cổng ty nổi UL FM Shinyi được cung cấp với hai chủng loại van cổng ty nổi Shinyi chính, phù hợp với từng phương thức kết nối đường ống trong hệ thống:

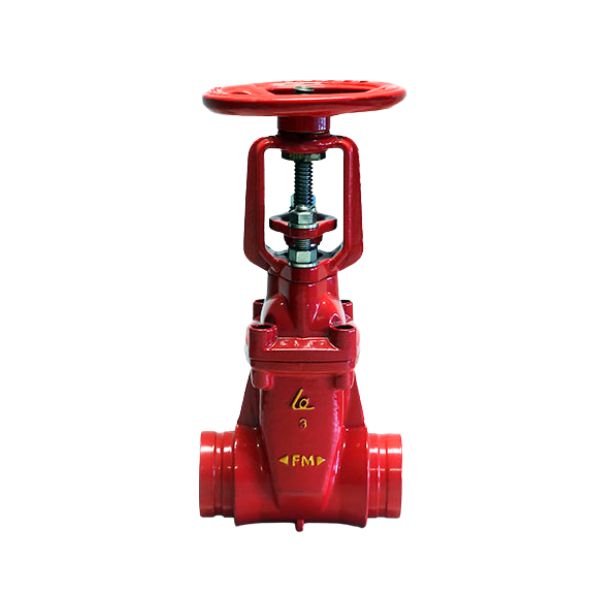

• FRHR: Van cổng UL FM ty nổi Shinyi kiểu kết nối ống rãnh (Ring Joint Type) – phù hợp với hệ thống đường ống sử dụng khớp nối rãnh

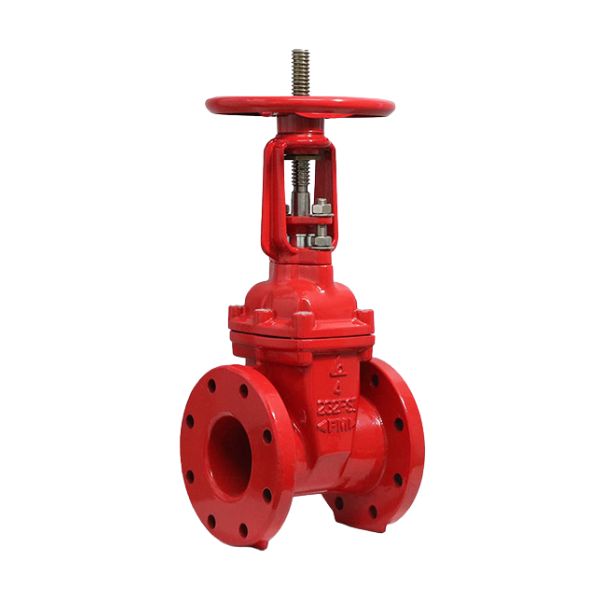

• FRHX: Van cổng ty nổi UL FM Shinyi kiểu mặt bích (Flange) – phù hợp với hệ thống đường ống kết nối bu lông mặt bích tiêu chuẩn

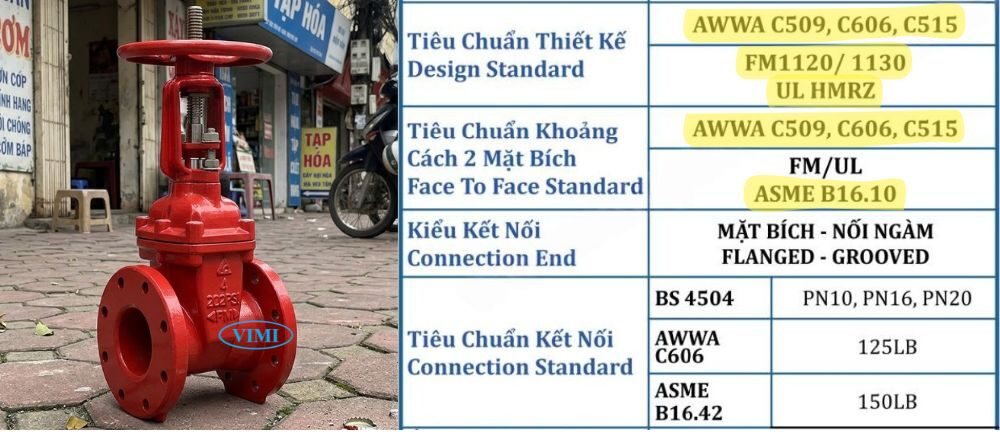

3. Tiêu chuẩn và chứng nhận của van cổng UL FM ty nổi Shinyi

Van cổng ty nổi UL FM Shinyi được sản xuất và kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt, đảm bảo an toàn và hiệu quả trong môi trường chữa cháy. Các tiêu chuẩn góp mặt trong loại van cổng gang này bao gồm:

• Tiêu chuẩn thiết kế: AWWA C509, C606, C515 và FM1120/1130, UL HMRZ
• Tiêu chuẩn khoảng cách mặt bích: AWWA C509, C606, C515 / FM/UL / ASME B16.10
• Tiêu chuẩn kết nối: BS 4504 (PN10/16/20), AWWA C606 (125LB), ASME B16.42 (150LB)
• Chứng nhận quốc tế: FM Approved và UL Listed – xác nhận van cổng UL FM ty nổi Shinyi đủ điều kiện sử dụng trong các công trình PCCC theo tiêu chuẩn Mỹ và quốc tế

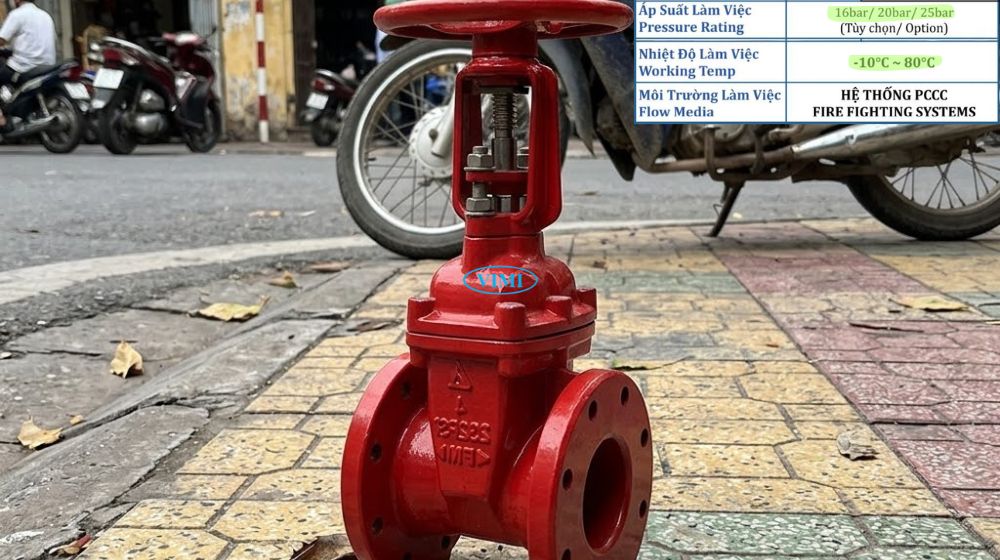

4. Điều kiện làm việc của van cổng ty nổi UL FM Shinyi

Van cổng ty nổi UL FM Shinyi được thiết kế để vận hành ổn định trong điều kiện làm việc khắc nghiệt của hệ thống chữa cháy:

• Áp suất làm việc: 16 bar / 20 bar / 25 bar (tùy chọn theo yêu cầu công trình)
• Nhiệt độ làm việc: -10°C ~ 80°C

5. Hệ thống sử dụng van cổng UL FM ty nổi Shinyi

Van cổng UL FM ty nổi Shinyi được thiết kế đặc biệt để lắp đặt trong các hệ thống PCCC hiện đại, bao gồm:

• Hệ thống sprinkler tự động: Kiểm soát và ngắt nguồn nước trong các khu vực chữa cháy theo vùng
• Hệ thống họng chữa cháy vách tường: Điều tiết lưu lượng nước cung cấp cho họng chữa cháy trong tòa nhà
• Trạm bơm nước chữa cháy: Làm van chặn đầu vào/đầu ra tại các trạm bơm PCCC
• Công trình công nghiệp, dân dụng và hạ tầng kỹ thuật: Nhà máy, khu công nghiệp, tòa nhà thương mại, khu đô thị có yêu cầu hệ thống PCCC đạt chuẩn quốc tế

6. Kích cỡ của van cổng ty nổi UL FM Shinyi

Van cổng ty nổi UL FM Shinyi có dải kích thước đa dạng, đáp ứng nhiều quy mô công trình khác nhau, từ van cổng DN50 (2″) đến DN300 (12″). Chi tiết như bảng sau

7. Đặt hàng van cổng ty nổi UL FM Shinyi

Van cổng UL FM ty nổi Shinyi được mã hóa theo cấu trúc đặt hàng rõ ràng, giúp khách hàng dễ dàng xác định đúng sản phẩm theo yêu cầu kỹ thuật:

• F: Tiêu chuẩn UL/FM
• R: Ty nổi (Rising gate valve)
• H: Tay quay (Handwheel)
• X: Là Van cổng mặt bích (Flange) / R: Loại kết nối ống rãnh (Ring Joint Type)
• Kích cỡ van: Ví dụ 0100 = 100mm, 0200 = 200mm
• Mặt bích & áp lực: 10 = PN10 / 16 = PN16 / A1 = ANSI 150LB (Tiêu chuẩn mặt bích ANSI class 150)
• D2: Gang cầu (Ductile Iron)
• R: Màu đỏ (Red)
