Shinyi GRHX DN65

Shinyi GRHX DN65 được sản xuất theo nhiều tiêu chuẩn kỹ thuật dành cho ngành nước. Từ tiêu chuẩn thiết kế, khoảng cách mặt bích đến tiêu chuẩn kết nối và sơn phủ bảo vệ, mỗi thông số đều ảnh hưởng trực tiếp đến khả năng lắp đặt và vận hành của sản phẩm

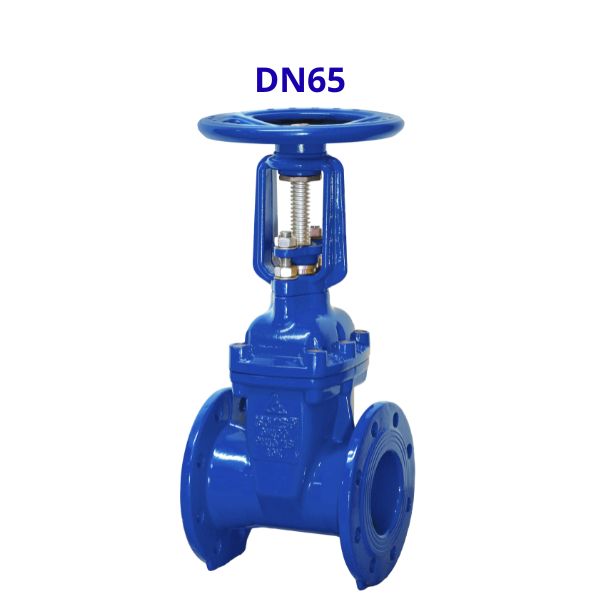

1. Cách nhận biết GRHX-0065 trong thực tế

Đối với người mới tiếp xúc với sản phẩm Shinyi, việc nhận biết đúng model là bước đầu tiên trước khi lựa chọn hoặc đặt mua. GRHX-0065 thuộc dòng van cổng ty nổi nên có một số đặc điểm khá dễ quan sát ngay từ bên ngoài.

Một số dấu hiệu nhận biết Shinyi GRHX DN65 gồm:

• Thiết kế ty nổi, phần trục van dịch chuyển lên xuống khi vận hành
• Tay quay vô lăng đặt phía trên thân van
• Thân van đúc bằng gang cầu và sơn Epoxy màu xanh hoặc đỏ
• Kết nối hai đầu mặt bích
• Lá van bọc cao su EPDM giúp đóng kín dòng chảy

2. Shinyi GRHX DN65 phù hợp với đường ống nào

Việc lựa chọn đúng kích thước van giúp bảo đảm khả năng lắp đặt và vận hành của hệ thống. Theo quy cách DN, Shinyi GRHX DN65 được thiết kế cho các tuyến ống có kích thước tương ứng DN65

Trong thực tế, van cổng mặt bích dòng Shinyi GRHX DN65 thường được sử dụng cho:

• Đường ống thép có đường kính ngoài khoảng 76 mm
• Đường ống nhựa PVC hoặc HDPE có kích thước tương đương DN65
• Hệ thống cấp nước trong nhà máy và khu công nghiệp
• Trạm bơm tăng áp và mạng lưới phân phối nước
• Hệ thống điều hòa trung tâm HVAC
• Hệ thống phòng cháy chữa cháy quy mô vừa

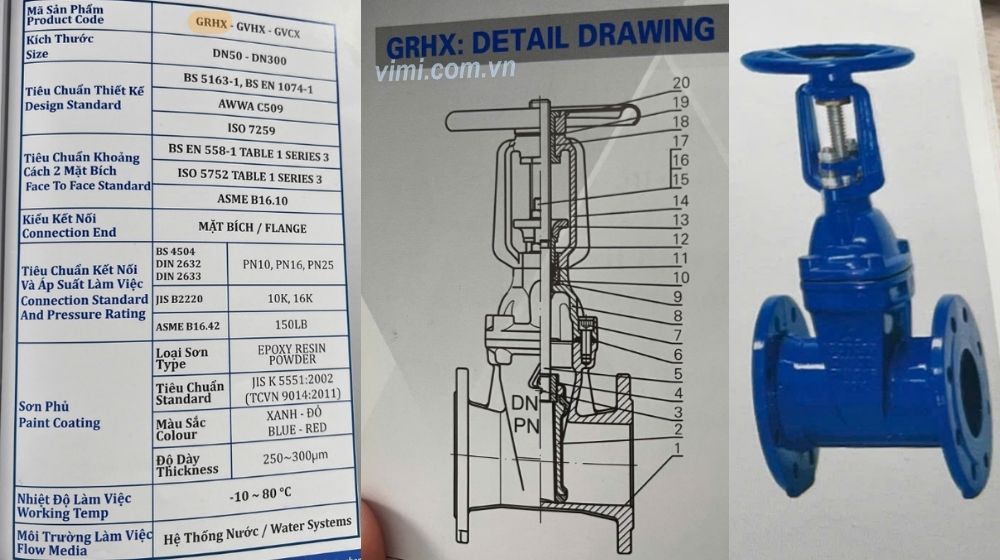

3. Tiêu chuẩn kỹ thuật của Shinyi GRHX-0065

Theo catalogue Shinyi, GRHX-0065 áp dụng các tiêu chuẩn:

• Tiêu chuẩn thiết kế
  • BS 5163-1
  • BS EN 1074-1
  • AWWA C509
  • ISO 7259
• Tiêu chuẩn khoảng cách hai mặt bích
  • BS EN 558-1 Table 1 Series 3
  • ISO 5752 Table 1 Series 3
  • ASME B16.10
• Tiêu chuẩn kết nối
  • BS 4504
  • DIN 2632
  • DIN 2633
  • JIS B2220
  • ASME B16.42

4. Vật liệu của Shinyi GRHX DN65

Các bộ phận dựa trên cấu tạo van cổng của Shinyi GRHX DN65 được sản xuất từ các vật liệu chuyên dùng cho hệ thống nước. Một số vật liệu chính của Shinyi GRHX-0065 gồm:

• Thân van và nắp van: Gang cầu ASTM A536 / EN GJS 500-7
• Lá van: Gang cầu bọc cao su EPDM
• Trục van: Inox AISI 410 hoặc AISI 304
• Đai ốc truyền động: Đồng Bronze ASTM C51900 hoặc ASTM C83600
• Gioăng làm kín: Cao su NBR
• Sơn phủ: Epoxy Resin Powder dày 250 ~ 300 μm

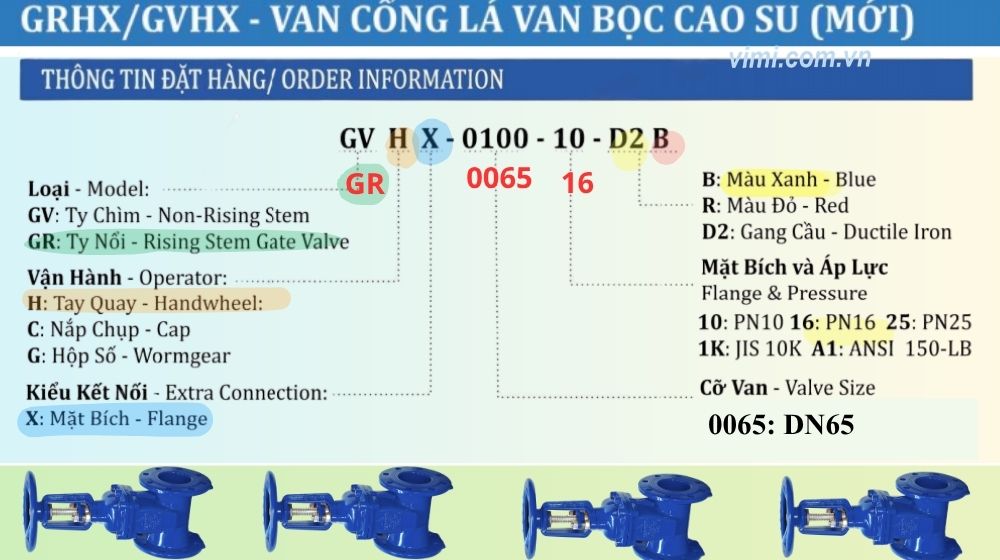

5. Giải thích mã đặt hàng Shinyi GRHX-0065

Để tránh nhầm lẫn khi đặt hàng, người mua nên hiểu cách đọc mã sản phẩm được sử dụng trong quá trình mua hàng. Ví dụ mã đặt hàng chính xác là:

GRHX-0065-10-D2 B

Chuỗi ký hiệu này cho biết những thông tin cơ bản của sản phẩm:

• GRHX: Nhận biết dòng van cổng ty nổi Shinyi
• 0065: Cho biết kích thước van DN65 >> Đọc thêm DN65 là phi bao nhiêu
• 10: Thể hiện cấp áp lực làm việc của phiên bản van
• D2: Xác định vật liệu thân van là gang cầu
• B: Nhận biết màu sơn hoàn thiện bên ngoài sản phẩm là màu xanh

Thông qua mã sản phẩm này, người mua hàng có thể nhanh chóng đối chiếu catalogue và xác định đúng phiên bản Shinyi GRHX DN65 cần sử dụng trước khi gửi yêu cầu báo giá hoặc đặt hàng
