Trong các loại van sử dụng cho hệ thống nước, van bi đồng là một trong những chủng loại van bi tương đối phổ biến, đặc biệt là đối với đường ống nước sinh hoạt trong khu dân cư.
1 Van bi đồng là gì
Van bi đồng là một trong các loại van bi có vật liệu thân van được làm bằng đồng. Van mang đặc điểm về khả năng chịu nhiệt độ, chịu áp suất theo đặc tính của vật liệu đồng. Van có nhiều kiểu loại khác nhau, theo kiểu kết nối, hình dáng, kiểu phân chia dòng chảy
1
Ưu điểm và nhược điểm của van bi đồng
► Ưu điểm:
✔ Lưu lượng, áp lực và tốc độ của dòng lưu chất gần như không giảm
✔ Tốc độ đóng mở lưu chất nhanh
✔ Đa dạng kiểu kết nối
✔ Kích thước đa dạng
✔ Tính kháng khuẩn tốt, phù hợp cho những hệ thống nước sạch
✔ Độ bền cao, an toàn khi khai thác
► Nhược điểm:
✘ Không sử dụng cho lưu chất bẩn có rác, hoặc dạng bùn hay hóa chất ăn mòn
✘ Khả năng rò rỉ cao hơn so với van cầu
Không có khả năng kháng hóa chất như van bi inox, dễ bị oxi hóa
✘ Cần lực lớn để điều khiển van có kích thước lớn
2 Phân loại van bi đồng theo kiểu kết nối
Với đặc tính vật liệu đồng, bền theo thời gian – không bị gỉ bởi môi trường thời tiết và đảm bảo yếu tố an toàn vệ sinh thực phẩm. Chính vì vậy sản phẩm này được ưu tiên lựa chọn dùng thay cho sản phẩm nhựa – đặc biệt là với các đường ống dẫn nước sinh hoạt
① Van bi đồng ren ngoài
Van bi đồng ren ngoài có dạng kết nối ren ngoài, lắp đặt dễ dàng với các đường ống có kích cỡ vào khoảnh 1/2″- 3/4″. Hầu hết các dòng van này sẽ được vận hành bằng tay gạt, tay bướm. Tốc độ đóng mở nhanh chóng, dễ dàng sử dụng với bất kỳ ai.
Thông số kỹ thuật:
- Kích thước: DN15 – DN50
- Vật liệu: đồng, đồng đúc, đồng mạ crom
- Kiểu kết nối: nối ren 2 đầu ren ngoài
- Vận hành: tay gạt, tay bướm
- Áp lực làm việc: 16 kg/cm2
- Nhiệt độ làm việc: max 120οC
- Môi trường làm việc: nước, khí, dung dịch, hơi…
- Xuất xứ: Việt Nam, Trung Quốc,…
② Van bi đồng ren trong
Van bi đồng ren trong là dạng van bi thông dụng hiện nay. Đối với các đường ống nước thông thường, chịu mức áp suất PN10, chúng tôi có sẵn kích cỡ từ DN15-DN100.
Bên cạnh đó Vimi cũng có sẵn các sản phẩm dùng cho khí gas. Dòng này có dải kích cỡ từ DN08-DN65 và chịu được mức áp suất lên đến 30bar.
Thông số kỹ thuật:
- Kích thước: DN15 – DN100
- Vật liệu cấu tạo: đồng đúc, đồng mạ crom
- Kiểu kết nối: nối ren trong
- Vận hành: tay gạt, tay bướm
- Áp lực làm việc: PN16, PN25
- Nhiệt độ làm việc: 120οC
- Môi trường làm việc: nước, khí, lưu chất, gas dung dịch, hơi…
- Xuất xứ: Việt Nam, Trung Quốc
③ Van bi đồng 1 đầu ren trong 1 đầu ren ngoài
Kiểu kết nối đặc biệt của van bi này, được ứng dụng trong những trường hợp van bi đồng là thiết bị nằm giữa 2 thiết bị có kết nối ren không cùng chủng loại ( hoặc là ren trong hoặc là ren ngoài ). Hoặc khi van kết nối với 1 đầu ống và 1 đầu là thiết bị.
Cách thiết kế này giúp cho người sử dụng dễ dàng kết nối van với các thiết bị hay một số hệ thống có thiết kế đặc biệt.
Thông số kỹ thuật:
- Kích cỡ van: DN15 – DN50
- Vật liệu: đồng đúc, đồng mạ crom
- Kết nối: nối ren 1 đầu trong, 1 đầu ngoài
- Vận hành: tay gạt, tay bướm
- Tay van: bọc cao su, nhựa cách nhiệt, điện
- Áp lực làm việc: 16 bar ~ 16 kg/cm2
- Nhiệt độ làm việc: 120οC
- Môi trường làm việc: nước, khí, hơi, dung dịch,…
- Xuất xứ: Việt Nam, Trung Quốc,…

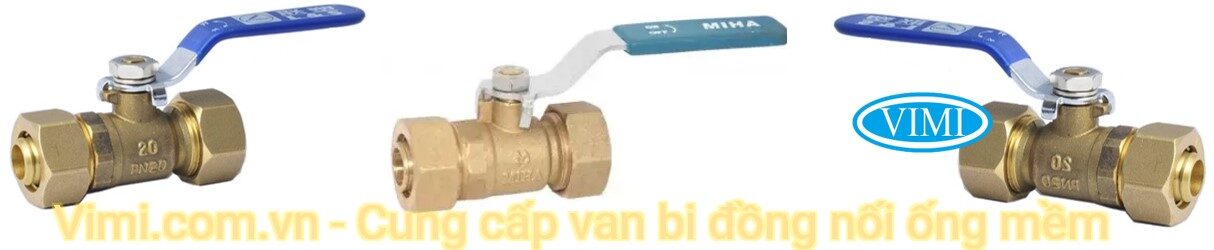

④ Van bi đồng ống nối mềm
Đây là chủng loại van bi có kết nối dặc biệt, dùng để kết nối với ống mềm, bằng liên kết khớp nối 1 chạm. Kết nối bằng khớp – có gờ dạng cao su, để liên kết với nhau. Chùng loại này tương đối thích hợp với những vị trí mà ở đó kết nối được tháo ra và lắp vào liên tục
3 Phân loại van bi đồng theo áp lực
Khác với van bi inox có nhiều áp lực khác nhau, đặc biệt là có khả năng chịu được nhiệt độ và áp lực cao, bởi đặc tính của vật liệu inox. Với van bi đồng, sản phẩm có 1 số dải áp lực chủ yếu như dươi đây

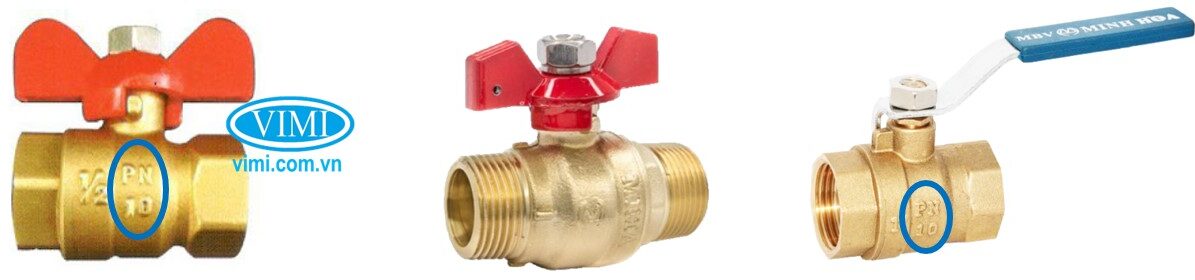

① Van bi đồng PN10
Đây là áp lực phổ biến, đặc biệt là với hệ thống nước sinh hoạt thông thường. Van được dùng nhiều trên các đường ống dẫn nước rửa, nước cấp sinh hoạt, nước vệ sinh. Lắp trên đường dẫn tới các vòi nước
② Van bi đồng PN16
Áp lực PN16, là áp lực nước lớn hơn so với PN10, tuy nhiên chưa phải là nước cao áp, van được lắp chủ yếu trên các hệ thống xử lý rửa sạch bằng nước. Như trong các lò mổ, khu vệ sinh của các nhà máy sản xuất, của các hệ thống rửa xe
③ Van bi đồng PN30
Đây là áp lực lớn, van đòi hỏi khả năng chịu áp cao, đảm bảo không bị rò rỉ, chống dạn vỡ sau thời gian dài khai thác. Đồng thời với các yêu cầu đó, van cũng có giá thành cao hơn nhiều so với van áp lực PN10 hoặc PN16. Kích cỡ van chỉ đến DN50
4 Van bi đồng theo đầu vào và đầu ra của dòng chảy
Với mục đích hướng dòng chảy theo ý định của người dùng, van bi có thể có 2 ngã ( phổ biến – tức 1 đầu vào và 1 đầu ra ). Tuy nhiên, trong một số trường hợp chúng ta cần hướng dòng chảy theo kiểu 3 ngã ( kiểu chữ L hoặc chữ T )
① Van bi đồng 2 ngã
Các van thông thường là 2 ngã – 1 đầu vào và 1 đầu ra. Van được sử dụng để đóng mở, điều tiết lưu chất ( lượng lưu chất chảy ra hoặc lượng vận tốc dòng lưu chất ), kiểu kết nối thông dụng là kết nối ren ( bao gồm cả ren trong và ren ngoài )

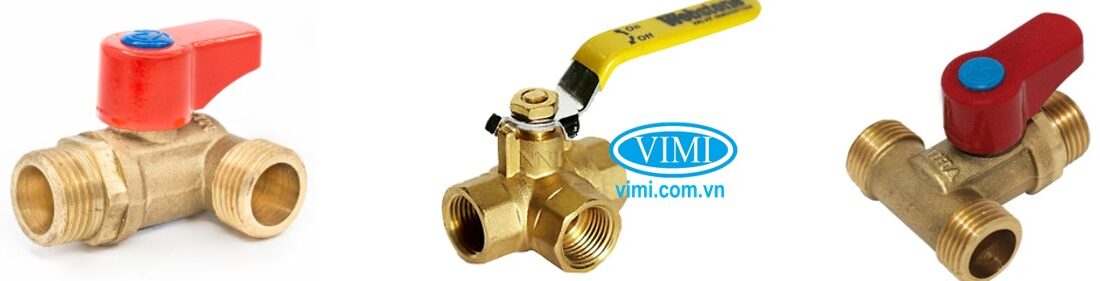

② Van bi đồng 3 ngã
Van bi 3 ngã, là một trong những loại van bi được tìm kiếm nhiều, không phải do số lượng nhu cầu nhiều mà do tính chất ít phổ biến của mặt hàng này. Van có ít đơn vị cung cấp, bởi lượng cần dùng cho các dự án không nhiều.
Van bi đồng 3 ngã là sự lựa chọn hoàn hảo cho việc điều tiết, phân bổ hướng của nhiều dòng chảy cùng lúc trong hệ thống.
Van bi đồng 3 ngã có phần bi van được sản xuất theo 2 dạng chính là bi chữ T và bi chữ L:
Van bi 3 ngã chữ L
Với thiết kế viên bi khoét rổng hình chữ L đặt bên trong van. Dòng van này sẽ cho phép dòng chảy vào từ 1 cửa và đi ra 1 trong 2 cửa còn lại.
Van bi ba ngã chữ T
Đây là dòng van bi ba ngã có thiết kế viên bi khoét rổng hình chữ T. Dòng lưu chất sẽ lưu thông qua cả 3 cửa tại một thời điểm hoặc có thể đi qua 2 cửa bất kỳ và đóng cửa còn lại.
Thông số kỹ thuật:
- Kích thước: 15A – 50A
- Vật liệu: đồng đúc, đồng mạ crom
- Kiểu kết nối: nối ren
- Điều khiển: tay gạt, tay bướm
- Áp lực làm việc: 16 bar
- Nhiệt độ làm việc: max 90οC
- Môi trường làm việc: nước, hơi, khí…
- Xuất xứ: Việt Nam, Nhật Bản…
5 Phân loại van bi đồng theo xuất xứ
Van bi đồng là một trong những dòng van kim loại được sản xuất ở Việt Nam, khác với các chủng loại van khác như van bướm, van cổng hoặc van cầu, hầu hết là nhập khẩu từ nước ngoài. Một phần là do nghề đúc đồng của Việt Nam có từ lâu đời
① Van bi đồng Việt Nam
Van bi Minh Hòa, là một trong những thương hiệu nổi tiếng ở Việt Nam – Với dây chuyền sản xuất tiên tiến với gần 500 thiết bị tự động, bán tự động thế hệ mới được nhập khẩu từ các nước có nến công nghiệp phát triển như Đức, Nhật, Đài Loan, Trung Quốc… được quản lý – vận hành bởi đội ngũ kỹ sư và công nhân kỹ thuật lành nghề. Sản phẩm có chất lượng đạt tiêu chuẩn ISO 9001 – 2015.
Dưới đây là các mã hàng tiêu biểu của thương hiệu Minh Hòa:
Van bi đồng Miha
|
 |
Van bi đồng Mi
|
 |
Van bi đồng MBV
|
 |
② Nhập khẩu chính hãng van bi đồng Thái Lan
Thái Lan đất nước có nền công nghiệp phát triển bậc nhất trong khu vực Đông Nam Á. Van bi nhập khẩu từ đây có giá thành cao hơn so với van xuất xứ từ Việt Nam, tuy nhiên chất lượng rất tương xứng với giá thành của sản phẩm.
Hiện nay Vimi đang nhập khẩu các sản phẩm van bi đồng Samwa của Thái Lan, mạng lưới phân phối rộng lớn, trải dài từ Bắc-Nam.
Van bi đồng Samwa Thái Lan
|
 |
③ Van bi đồng nhập khẩu từ Nhật Bản
Là dòng van bi cao cấp, nổi bật trên thị trường van bi tại Việt Nam, nhãn hiệu van bi Kizt của Nhật Bản là dòng sản phẩm chất lượng cao đáp ứng tiêu chuẩn của các nước G7. Van thường được dùng trong các dự án có vốn FDI từ Nhật Bản.
Van bi đồng Nhật Bản
|
 |
5 Phân loại van bi đồng theo vận hành
Van bi đồng tay gạt
Van bi đồng tay gạt là dòng van thông dụng, xuất hiện trong hầu hết các hệ thống đường ống công nghiệp hiện nay. Vận hành bằng tay gạt theo 1 góc 90ο giúp xoay chiều bi van để đóng mở dòng chảy. Van bi đồng tay gạt có dải kích cỡ thông thường từ DN15-DN100, kết nối với đường ống qua kết nối ren tiện lợi.
Van bi đồng tay bướm
Van bi đồng tay bướm chỉ chung dòng van bi đồng có phần tay gạt vận hành có dạng giống cánh bướm. Hiện nay van bi đồng tay bướm của hãng MInh Hòa đang là dòng best seller tại Vimi. Sản phẩm có kích cỡ từ DN15- DN20, lắp đặt và sử dụng ổn định trong hệ thống đường ống có áp suất max 16bar và nền nhiệt độ Max 90°C.
Van bi đồng điều khiển điện
Van bi điều khiển điện là dòng van có tính tự động hóa cao, được sử dụng trong những hệ thống cung cấp nước sinh hoạt, khí, hơi. Bộ điều khiển điện hoạt động với các mức điện áp thông dụng hiện nay: 220V, 240V, 380V… Phù hợp với hầu hết cơ sở hạ tầng điện áp của các quốc gia trên thế giới.
Van bi đồng điều khiển điện có tốc độ đóng mở cực kỳ nhanh( 8~20s), độ chính xác cao trong quá trình vận hành. Van bi đồng điều khiển điện là giải pháp hàng đầu cho việc nâng cao năng suất của hệ thống, giảm tải số lượng nhân công.
Thông số kỹ thuật:
- Kích cỡ: DN15 – DN100
- Thân: đồng đúc, đồng mạ crom
- Đệm, gioăng làm kín: PTFE
- Tiêu chuẩn: IP67
- Chế độ: ON/OFF, Tuyến tính
- Điện áp: 240V, 220V, 380V, 24V
- Áp lực: PN10, PN16, PN25
- Nhiệt độ: 120οC
- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản
Van bi đồng điều khiển khí nén
Van bi đồng điều khiển khí nén là dòng van có độ an toàn gần như tuyệt đối trong vận hành. Với áp lực khí nén chỉ vào 3-8bar, van cực kỳ an toàn với người vận hành. Van có tốc độ đóng mở dòng lưu chất vượt trội hơn cả điều khiển điện, chỉ mất khoảng 1~2s.
Dòng van bi điều khiển khí nén là sự lựa chọn hàng đầu trong các trường hợp như:
✔ Tại những vị trí diện tích hẹp, khó tiếp cận và không thuận lợi cho thao tác.
✔ Những hệ thống công nghiệp hóa chất độc hại, gây ảnh hưởng đến sức khỏe của người vận hành.
Thông số kỹ thuật:
- Kích cỡ: DN15 – DN100
- Thân: đồng đúc, đồng mạ crom
- Đệm, gioăng làm kín: PTFE
- Áp lực khí nén: 3-8bar
- Tiêu chuẩn: IP67
- Chế độ: ON/OFF, tuyến tính
- Áp lực: PN16, PN25
- Nhiệt độ: 120οC
- Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan
6 Ứng dụng của van bi đồng
Khác với các dòng van bi inox và van bi nhựa hay van bi gang, van bi đồng chủ yếu dùng trong hệ thống nước và khí – hơi nóng ( tần suất xử dụng ít hơn ). Van được ứng dụng rộng rãi trong dân dụng bởi đặc điểm của vật liệu đồng, trong công nghiệp van được sử dụng ít hơn và là chủng loại van có yêu cầu kỹ thuật khắt khe về yếu tố an toàn
① Ứng dụng của van bi đồng trong dân dụng
Trong gia đình, trong các tòa nhà, khu dân cư hoặc trong các hệ thống đường ống cấp nước dân sinh. Van được sử dụng để đóng mở hoặc điều tiết giảm lưu lượng từ đó giảm áp lực ở đầu ra, giúp tránh tổn thất không đáng có do quá áp gây ra
② Ứng dụng của van bi đồng trong công nghiệp
Trong công nghiệp, van được sử dụng nhiều trong các hệ thống dẫn nước để cung cấp cho chu trình sản xuất, cùng với hệ thống dẫn nguyên liệu. Ngoài ra, các hệ thống dẫn khí – hơi nóng trong nhiều hệ thống sản xuất, dẫn hơi nóng trong công nghiệp nấu ăn cũng sử dụng chủng loại van này
7 Kho van bi đồng
Vimi cung cấp nhiều nhiều nhãn hiệu van bi đồng khác nhau, nổi tiếng trong nước cũng như trong khu vực và trên thế giới. Van có đầy đủ chứng nhận và xuất xứ hàng hóa, sẵn kho số lượng lớn – giao hàng toàn quốc
