Yamato VLYS

Yamato VLYS là một trong những dòng được thiết kế chuyên biệt cho hệ thống cấp nước sinh hoạt và cấp nước nóng, nổi bật với thiết kế cổ van dài tích hợp tính năng chống kết đọng và đáp ứng đầy đủ tiêu chuẩn an toàn nước sạch Nhật Bản. Cùng tìm hiểu chi tiết trong bài viết dưới đây

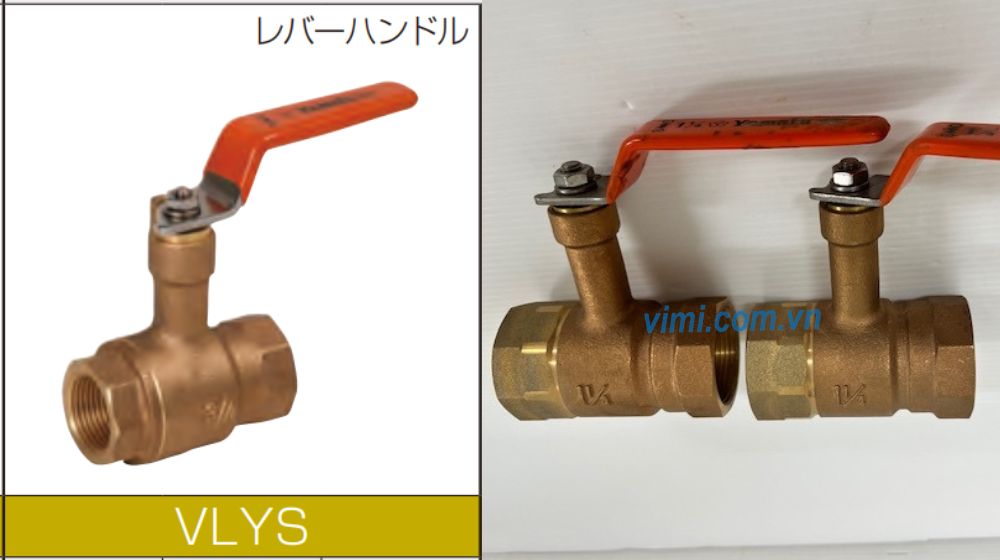

1. Yamato VLYS là gì

Yamato VLYS là model van bi Yamato có phần cổ dài và được làm bằng vật liệu đồng, kết nối ren trong, thuộc cấp áp 400PSI của hãng Yamato Valve Nhật Bản. Trong tài liệu kỹ thuật, thiết bị này còn được biết đến với tên gọi là VLYS ball valve, trong đó VLYS đại diện cho các thông tin sau:

• VL: Đại diện cho dòng van bi cổ dài (Long Neck) trong danh mục sản phẩm của van Yamato
• Y: Ký hiệu cho phiên bản sử dụng trong hệ thống cấp nước sinh hoạt
• S: Standard Bore – lỗ thông tiêu chuẩn, tối ưu cân bằng giữa lưu lượng và độ bền cơ học

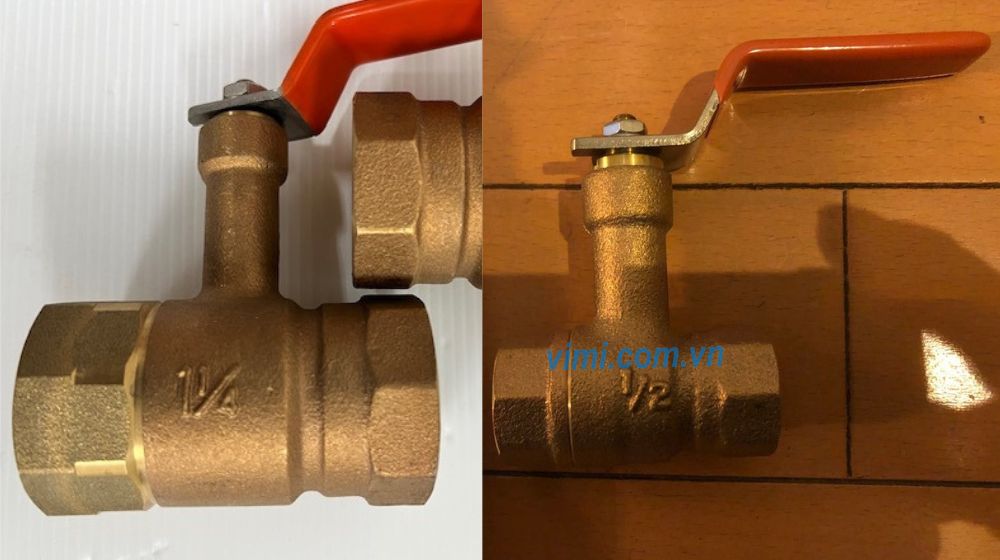

2. Đặc điểm nhận dạng VLYS ball valve

Điểm phân biệt cốt lõi của Yamato VLYS so với các loại van bi đồng thông thường nằm ở thiết kế cổ van dài. Phần cổ van kéo dài giữa thân van và tay cầm giúp tạo khoảng cách nhiệt giữa phần tiếp xúc nước và tay cầm thao tác, từ đó:

• Cho phép thi công lớp bảo ôn (insulation) dày đến 30mm xung quanh đường ống mà vẫn có thể thao tác tay cầm bình thường – một yêu cầu phổ biến trong các công trình HVAC và cấp nước nóng lạnh hiện đại
• Giảm hiện tượng kết đọng sương (condensation) tại phần tay cầm khi đường ống dẫn nước lạnh trong môi trường độ ẩm cao

Ngoài ra, VLYS ball valve đã được chứng nhận Japan Water Works Association – JWWA, tức là thiết bị được kiểm định và đăng ký bởi Hiệp hội Cấp nước Nhật Bản, đảm bảo an toàn cho ứng dụng trực tiếp trên đường ống cấp nước sinh hoạt

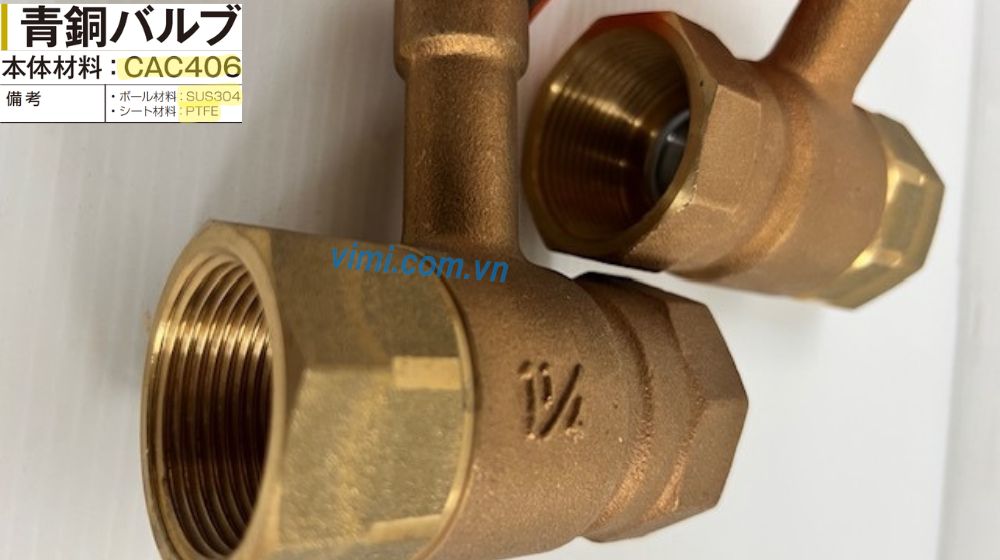

3. Cấu tạo và vật liệu của Yamato VLYS

Yamato VLYS được cấu thành từ nhiều bộ phận khác nhau, sử dụng vật liệu phù hợp cho điều kiện làm việc trong hệ thống cấp nước. Các bộ phận chính và vật liệu sử dụng bao gồm:

• Thân van: Hợp kim đồng CAC406 (tương đương với mác đồng BC6 theo tiêu chuẩn JIS cũ)
• Trục và bi van: Thép không gỉ SUS 304
• Vòng đệm kín: Nhựa PTFE (> Tham khảo thêm PTFE là gì)

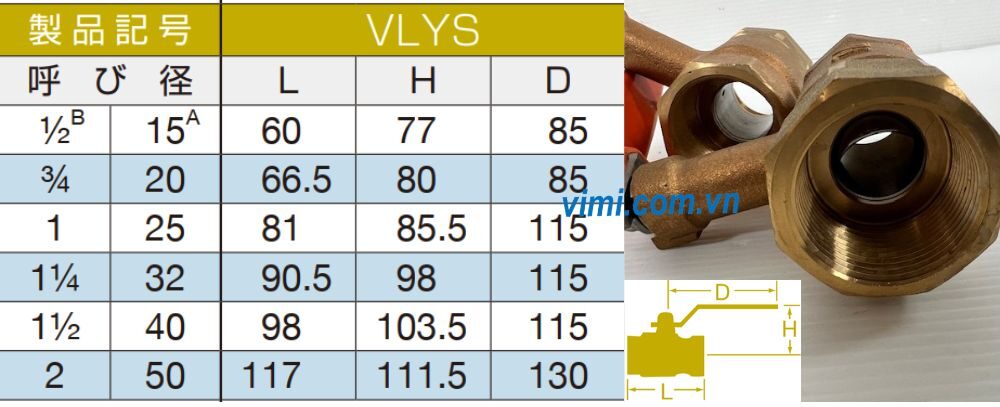

4. Kích thước của VLYS ball valve

Yamato VLYS có dải kích cỡ từ 15A ~ 50A, phù hợp cho hệ thống cấp nước sinh hoạt quy mô nhỏ và trung bình. Theo catalog hãng, các thông số kích thước chính bao gồm:

• Dải kích cỡ: 15 ~ 50A (tức từ cỡ van bi DN15 đến cỡ van bi DN50)
• Kích cỡ theo hệ inch: 1/2″ ~ 2″
• Chiều dài (L): 60 ~ 117 mm
• Chiều cao (H): 77 ~ 111.5 mm
• Đường kính tay gạt (D): 85 ~ 130 mm

Nhìn chung, chiều cao H tăng không đáng kể theo kích thước, giúp duy trì thao tác thuận tiện trong điều kiện lắp đặt thực tế. Đồng thời, chiều dài L khá gọn, hỗ trợ tiết kiệm không gian và phần đường kính D của dòng van bi tay gạt này cho phép thao tác đóng/mở nhanh chỉ bằng một động tác xoay 90°

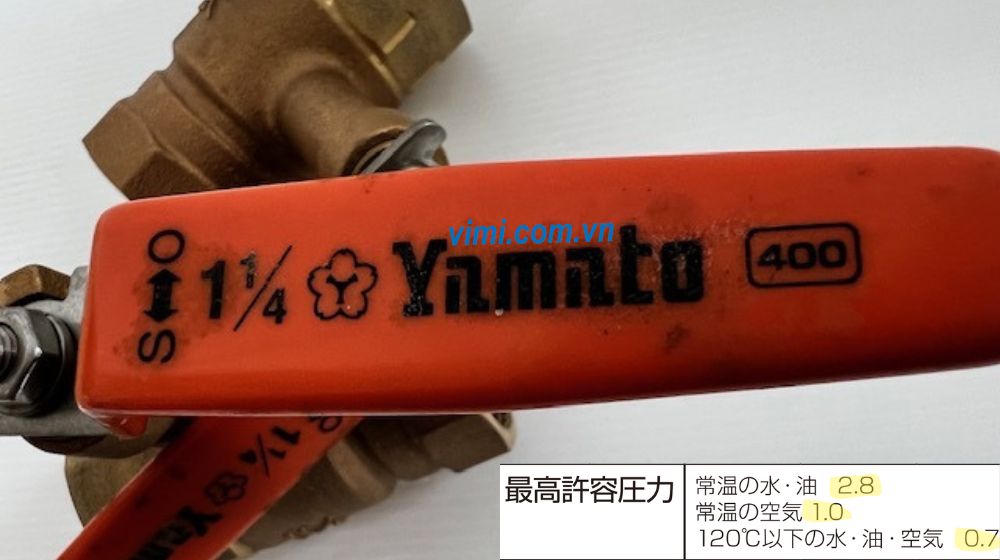

5. Áp suất và nhiệt độ làm việc của Yamato VLYS

Yamato VLYS thuộc cấp áp 400 WOG (xấp xỉ 400 PSI), được thiết kế để làm việc ổn định trong các điều kiện áp suất và nhiệt độ phổ biến của hệ thống cấp nước và lưu chất thông dụng. Giới hạn làm việc cụ thể như sau:

• Nước, dầu ở nhiệt độ thường: 2.8 MPa (≈ 400 PSI)
• Không khí ở nhiệt độ thường: 1.0 MPa (tương đương với áp suất PN10)
• Nước, dầu, không khí ≤ 120°C: 0.7 MPa

Các giới hạn này cho thấy VLYS ball valve đáp ứng tốt cả điều kiện làm việc áp lực cao ở nhiệt độ thường và môi trường nhiệt độ tăng, đảm bảo an toàn và độ bền trong quá trình vận hành lâu dài

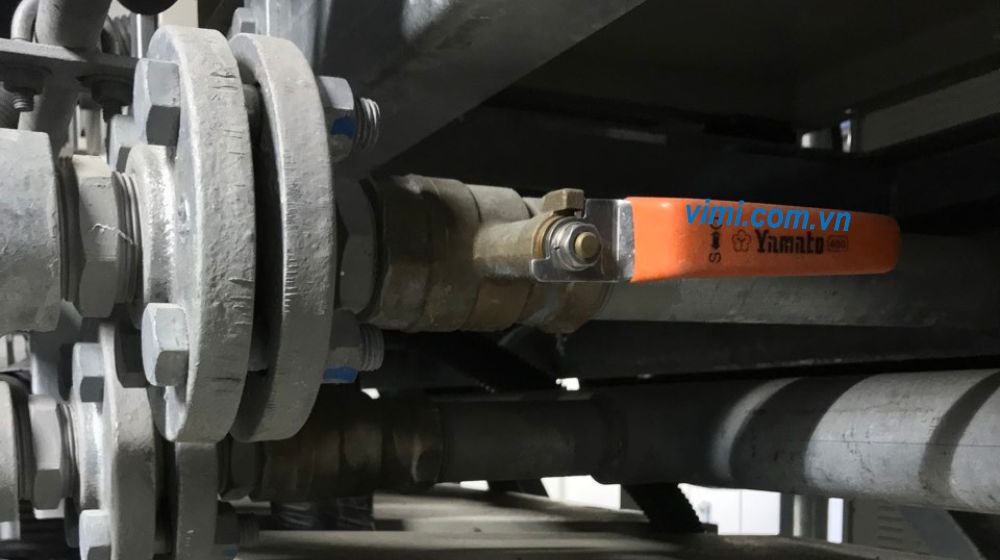

6. Lưu ý lắp đặt và vận hành Yamato VLYS

Để đảm bảo độ kín, tuổi thọ và an toàn trong quá trình sử dụng, Yamato VLYS cần được lắp đặt và vận hành đúng theo khuyến nghị kỹ thuật của nhà sản xuất:

• Về lắp đặt:
  Yamato VLYS là van bi nối ren, khi lắp cần dùng cờ lê tác động vào phần đa giác của thân van; không sử dụng mỏ lết ống (pipe wrench) kẹp trực tiếp lên thân để tránh biến dạng. Khi thi công bảo ôn, cần chừa khoảng trống cho tay gạt, không bọc kín khu vực thao tác
• Về vận hành:
  Van chỉ nên sử dụng ở trạng thái đóng hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng nhằm tránh mài mòn nhanh seat PTFE. Trong hệ thống có biến thiên nhiệt lớn, cần lưu ý hiện tượng tăng áp cục bộ trong khoang bi khi van ở trạng thái đóng
