Neck Weld Flange là gì

Neck weld flange được xem là “tiêu chuẩn vàng” trong các hệ thống đường ống đòi hỏi sự an toàn và độ bền tuyệt đối. Với thiết kế phần cổ dài đặc trưng giúp chuyển dịch ứng suất trực tiếp sang thân ống, loại mặt bích này có khả năng chịu đựng áp suất cực cao và những biến động nhiệt độ khắc nghiệt.

1. Neck weld flange là gì?

Để hiểu bản chất neck weld flange là gì? Hãy tách nghĩa các từ tiếng Anh chuyên ngành:

• Neck (Cổ): Phần hình côn dài vươn ra từ đĩa bích.
• Weld (Hàn): Ám chỉ phương pháp kết nối bằng cách hàn đối đầu (Butt-weld).
• Flange (Mặt bích): Phụ kiện kết nối bằng bu lông.

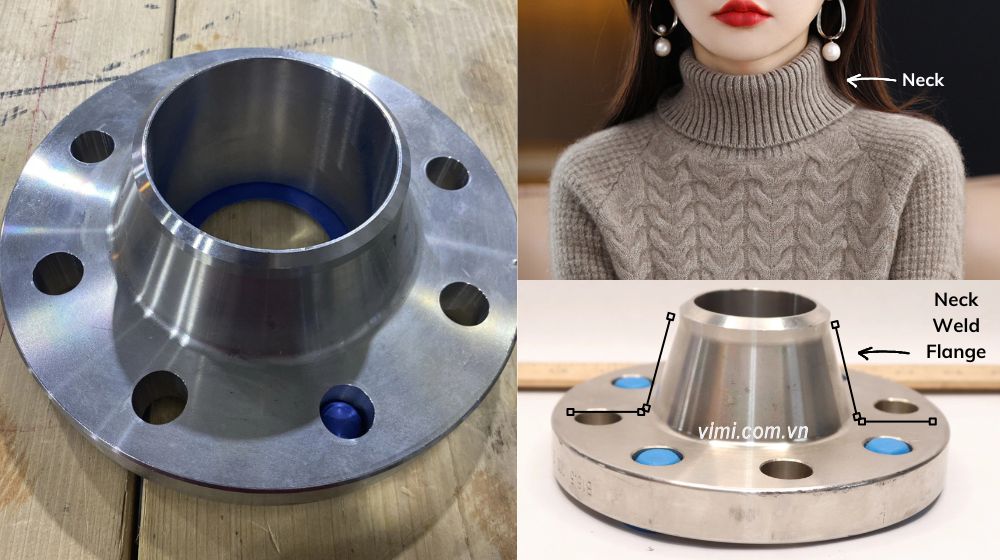

Định nghĩa đơn giản: Neck Weld Flange là loại mặt bích có phần cổ dài và thon, được thiết kế để hàn đối đầu trực tiếp với ống. Phần cổ này có độ dày vát dần để khớp hoàn toàn với độ dày của ống dẫn. Tên tiếng Việt là mặt bích cổ hàn

2. Tiêu chuẩn nào quy định neck weld flange?

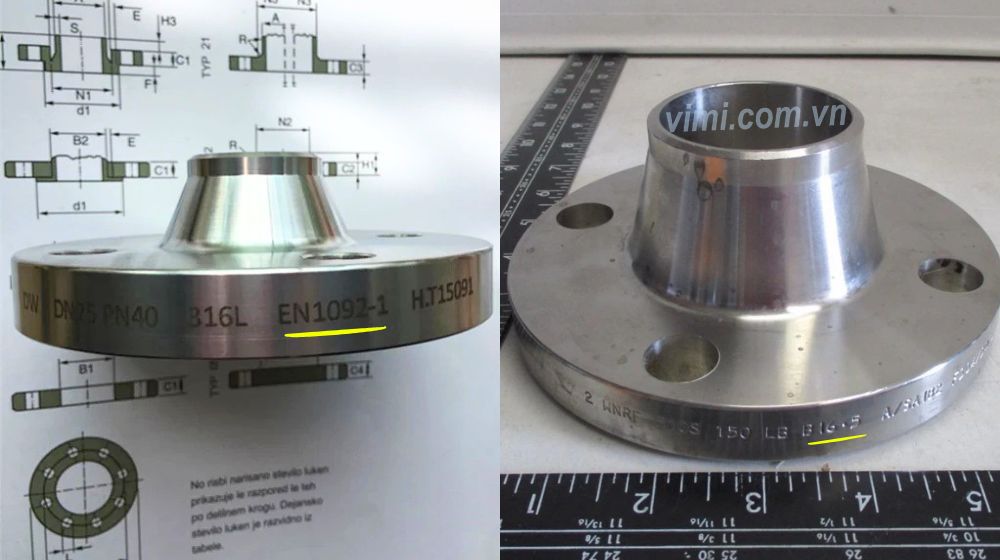

Vì thường dùng trong các hệ thống quan trọng, loại mặt bích này tuân theo các tiêu chuẩn quốc tế nghiêm ngặt nhất:

• ASME B16.5: Tiêu chuẩn phổ biến nhất quy định kích thước và áp suất (Class 150 đến Class 2500).
• ASME B16.47: Dành cho các mặt bích cổ hàn kích thước lớn (trên 24″).
• EN 1092-1 (Type 11): Tiêu chuẩn mặt bích BS Châu Âu cho mặt bích cổ hàn.
• JIS B2220 (WN type): Tiêu chuẩn mặt bích JIS của Nhật Bản.

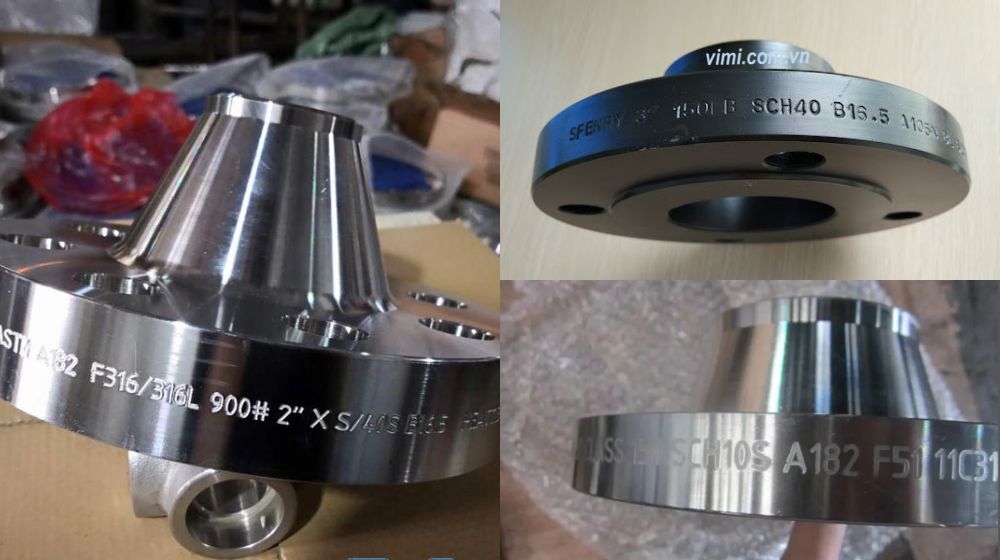

3. Neck weld flange được làm từ vật liệu gì?

Vì kết nối với ống bằng phương pháp hàn nên vật liệu phải có tính hàn tốt và chịu được áp lực:

• Forged Carbon Steel: Thép carbon rèn (ASTM A105) – bền và chịu lực cực tốt.
• Stainless Steel: Inox 304/L, 316/L (ASTM A182) – chống ăn mòn và chịu nhiệt.
• Alloy Steel: Thép hợp kim (ASTM A182 F11, F22) – dùng cho nhiệt độ siêu cao trong nhà máy nhiệt điện hoặc dầu khí.

4. Tại sao lại cần phải dùng neck weld flange?

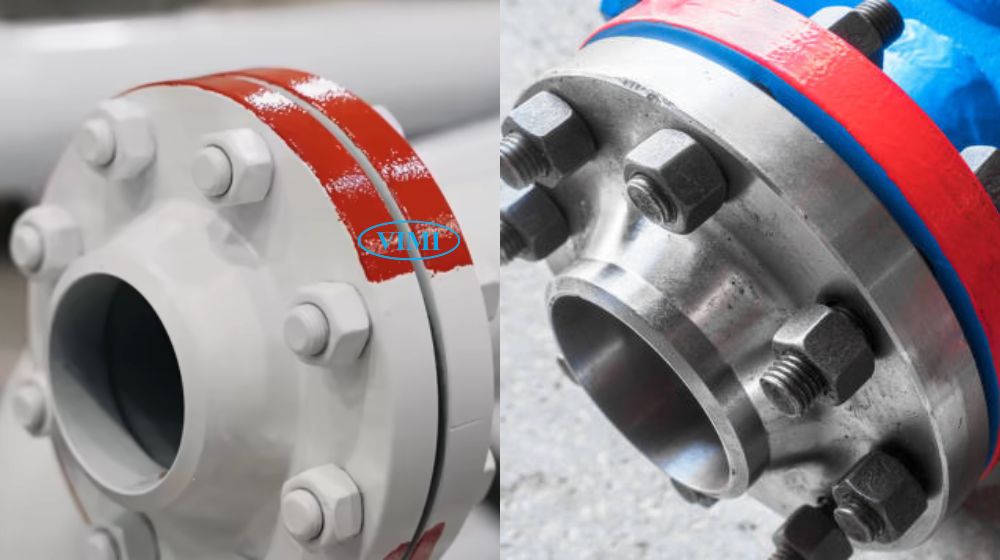

Người ta bắt buộc phải dùng loại bích này khi hệ thống rơi vào các trường hợp:

• Áp suất cực cao: Khi các loại bích trượt (Slip-on Flange) không còn đảm bảo an toàn.
• Nhiệt độ biến thiên mạnh: Sự co giãn nhiệt liên tục dễ làm các mối hàn góc bị nứt, nhưng mối hàn đối đầu của Weld Neck lại chịu được.
• Lưu chất nguy hiểm: Dẫn khí độc, hóa chất dễ cháy nổ cần sự an toàn tuyệt đối.

5. Ưu điểm của neck weld flange so với flange khác

So sánh với các flange khác để đưa ra lựa chọn cần thiết cho neck weld flange là điều cần thiết trong thiết kế và lựa chọn chủng loại mặt bích

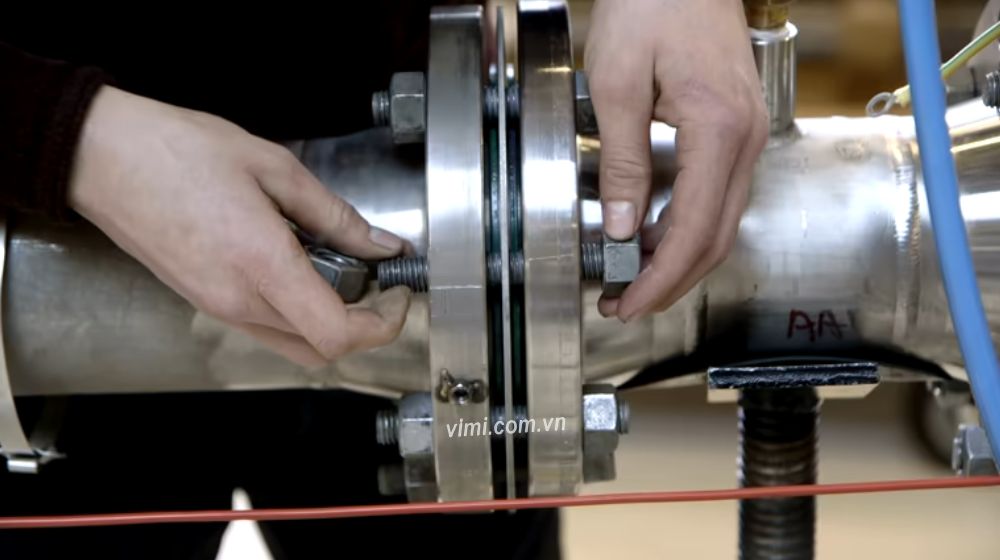

• Phân phối ứng suất: Phần cổ dài giúp chuyển dịch ứng suất từ mặt bích sang thân ống, giảm sự tập trung áp lực tại mối hàn.
• Mối hàn chất lượng cao: Phương pháp hàn đối đầu cho phép kiểm tra bằng tia X (Radiography) để đảm bảo không có khuyết tật bên trong.
• Dòng chảy mượt mà: Đường kính trong của cổ bích khớp hoàn toàn với ống, không tạo ra gờ hay hốc gây nhiễu loạn dòng chảy hoặc xói mòn.
• Độ bền cực đại: Khả năng chịu rung động và va đập tốt hơn hẳn Slip-on hay Threaded flange.

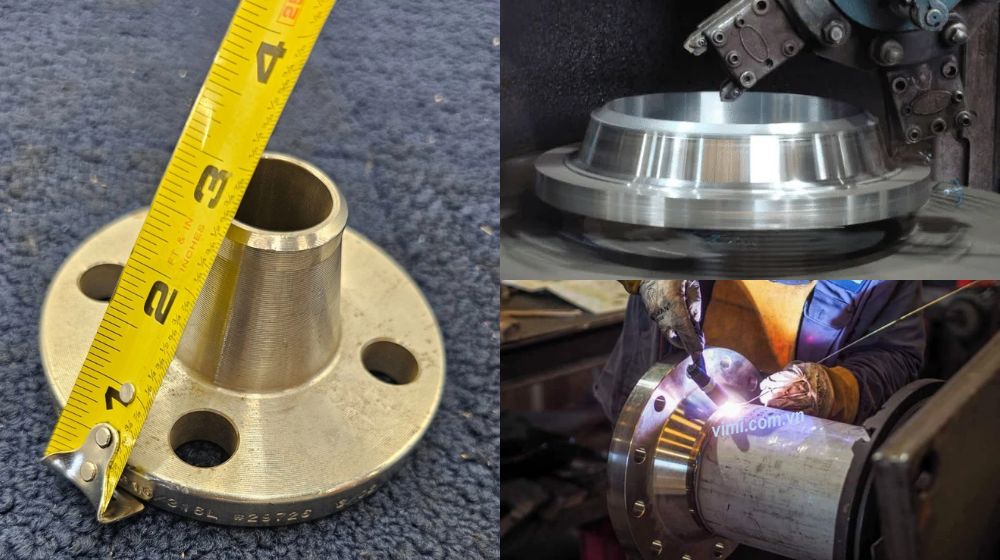

6. Nhược điểm của neck weld flange so với loại khác

Đi cùng với ưu điểm là những nhược điểm không thể tránh khỏi dưới đây

• Chi phí cao: Do quy trình sản xuất (rèn) phức tạp và tốn nhiều vật liệu hơn, giá thành thường đắt nhất trong các loại bích.
• Khó lắp đặt: Đòi hỏi thợ hàn có tay nghề cao (hàn đối đầu khó hơn hàn góc) và mất nhiều thời gian căn chỉnh hơn.
• Tốn không gian: Phần cổ dài khiến nó chiếm nhiều diện tích hơn trong các hệ thống chật hẹp.
