Shinyi EMD DN80

Shinyi EMD-0080 được nhiều đơn vị quan tâm nhờ khả năng đóng mở tự động, kết cấu bền bỉ và dễ dàng tích hợp vào hệ thống điều khiển. Tuy nhiên, trước khi gửi yêu cầu báo giá hoặc đặt mua, người dùng nên kiểm tra kỹ các yếu tố dưới đây

1. Van Shinyi EMD-0080 là gì

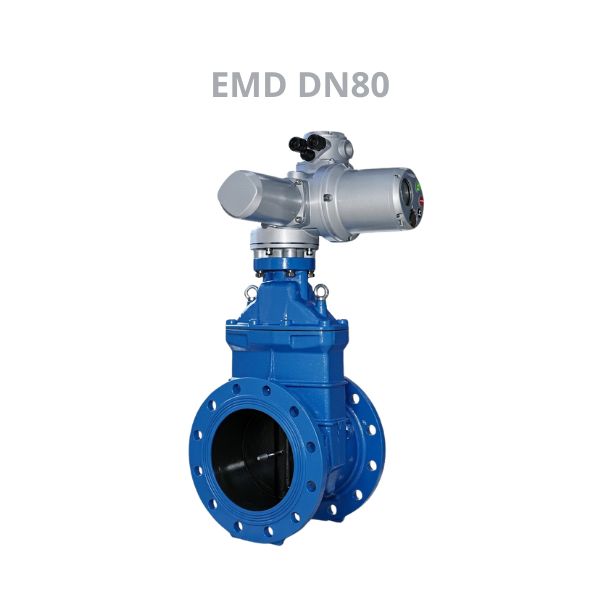

Shinyi EMD-0080 là dòng van cổng động cơ điện Shinyi kích thước DN80, được tạo thành từ thân van cổng kết hợp với bộ truyền động điện EMD10. Thiết bị sử dụng nguồn điện để thực hiện quá trình đóng mở thay cho thao tác thủ công bằng tay quay

2. Kiểm tra kiểu van trước khi lựa chọn Shinyi EMD-0080

Một trong những yếu tố quan trọng cần kiểm tra trước khi lựa chọn bộ truyền động EMD10 là kiểu van cổng đang sử dụng trên hệ thống. Hiện nay, bộ truyền động của van cổng mặt bích mã EMD-0080 có thể lắp đặt trên:

• Van cổng ty nổi dòng RRHX: Trục van sẽ dịch chuyển lên xuống theo hành trình đóng mở, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của van
• Van cổng ty chìm mã RVHX: Có thiết kế gọn hơn, phù hợp với các vị trí lắp đặt bị hạn chế chiều cao hoặc không gian kỹ thuật

3. Vật liệu sản xuất của Shinyi EMD-0080

Vật liệu chế tạo ảnh hưởng trực tiếp đến độ bền, tuổi thọ và khả năng làm việc của Shinyi EMD-0080 trong môi trường thực tế. Các vật liệu chính trên Shinyi EMD DN80 gồm:

• Thân van và nắp van bằng gang cầu: Chịu áp lực tốt và có độ bền cơ học cao
• Đĩa van bọc EPDM: Tăng khả năng làm kín và hạn chế rò rỉ lưu chất
• Ty van bằng thép không gỉ: Chống ăn mòn và duy trì khả năng vận hành ổn định
• Gioăng EPDM: Tăng độ kín khít tại các vị trí lắp ghép
• Vỏ bộ truyền động bằng hợp kim nhôm: Có độ bền cao và trọng lượng nhẹ
• Sơn phủ Epoxy: Giúp bảo vệ bề mặt van khỏi tác động của môi trường

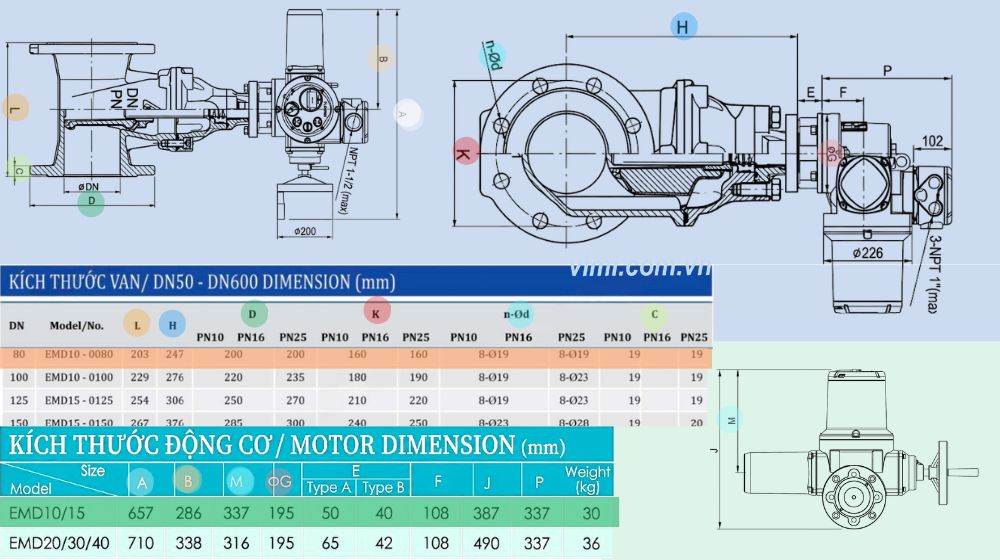

4. Kích thước lắp đặt của Shinyi EMD-0080

Trước khi đưa Shinyi EMD DN80 vào hệ thống, người dùng cần kiểm tra các thông số kích thước lắp đặt để đảm bảo khả năng kết nối với đường ống hiện hữu. Các kích thước chính của van cổng gang mã EMD-0080 gồm:

• L (chiều dài thân van): 203 mm
• H (chiều cao tổng thể): 247 mm
• D (đường kính ngoài mặt bích): 200 mm
• K (đường kính vòng tâm lỗ bulong): 160 mm
• n-Ød (số lượng và đường kính lỗ bulong): 8 lỗ Ø19
• C (độ dày mặt bích): 19 mm

Kích thước bộ truyền động điện EMD10:

• A (chiều dài tổng thể): 657 mm
• B (chiều dài thân động cơ): 286 mm
• M (chiều cao tổng thể bộ truyền động): 337 mm
• ΦG (đường kính cổ kết nối): 195 mm
• E (kích thước đầu kết nối):
  • Type A: 50 mm
  • Type B: 40 mm
• F: 108 mm
• J: 387 mm
• P: 337 mm
• Khối lượng bộ truyền động: 30 kg

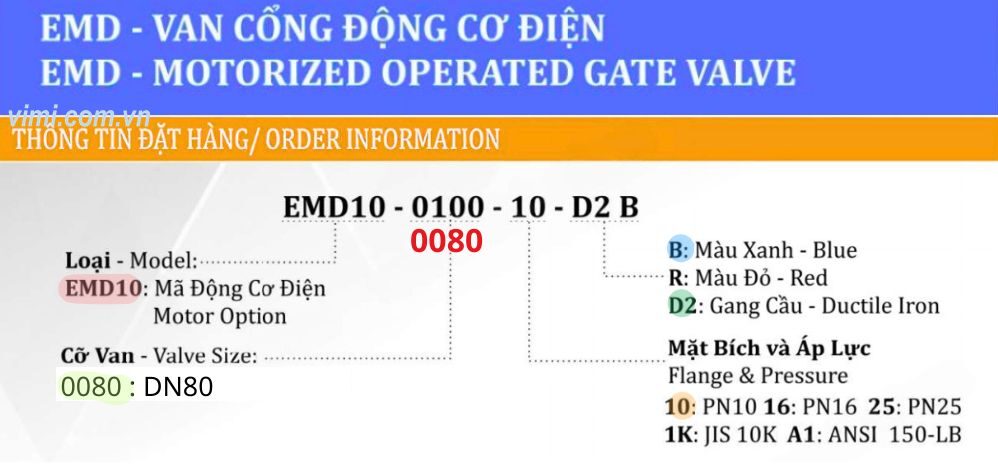

5. Kiểm tra mã đặt hàng EMD-0080 trước khi gửi báo giá

Bên cạnh các thông số kỹ thuật, mã đặt hàng cũng là thông tin quan trọng cần được xác nhận trước khi gửi yêu cầu báo giá hoặc đặt mua van cổng điều khiển điện mã EMD-0080.

Ví dụ mã đặt hàng van EMD-0080 chuẩn kỹ thuật là:

EMD10 – 0080 – 16 – D2 – B

Ý nghĩa của từng ký hiệu của mã đặt hàng là:

• EMD10: Bộ truyền động điện EMD10
• 0080: Kích thước danh nghĩa DN80
• 16: Áp lực làm việc PN16
• D2: Thân van bằng gang cầu
• B: Màu sơn xanh tiêu chuẩn

Việc kiểm tra chính xác mã sản phẩm giúp hạn chế nhầm lẫn giữa các phiên bản khác nhau của van điều khiển tự động dòng EMD-0080, đồng thời hỗ trợ nhà cung cấp báo giá nhanh và chính xác hơn
