Shinyi EMD DN65

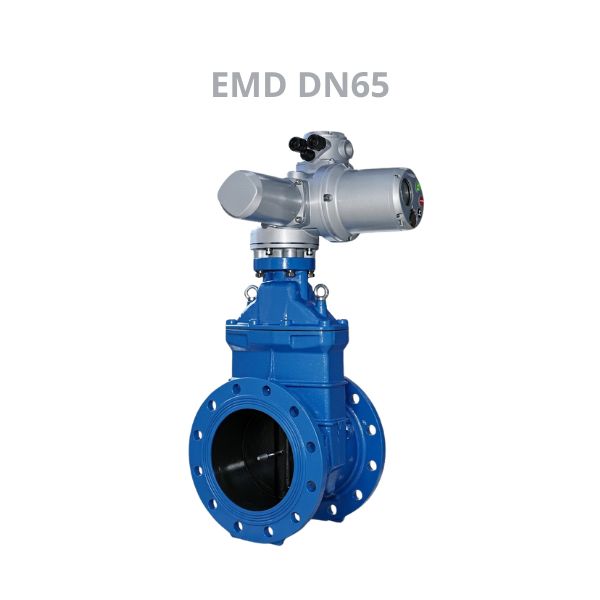

Van Shinyi EMD-0065 là model kết hợp giữa thân van cổng gang và bộ truyền động điện EMD10, cho phép đóng mở từ xa hoặc điều khiển tại chỗ một cách linh hoạt

1. Van Shinyi EMD-0065 là gì

Shinyi EMD-0065 là dòng van cổng động cơ điện Shinyi kích thước DN65, được cấu tạo từ thân van cổng kết nối mặt bích kết hợp với bộ truyền động điện EMD10 lắp phía trên. Thiết bị cho phép thực hiện quá trình đóng mở van bằng tín hiệu điện thay cho phương pháp vận hành thủ công truyền thống

2. EMD-0065 sử dụng ty nổi hay ty chìm

Trên thực tế, bộ truyền động EMD10 của EMD-0065 có thể sử dụng cho cả hai kiểu van:

Đối với van cổng ty nổi:

• Ty van dịch chuyển lên xuống theo hành trình đóng mở
• Dễ dàng quan sát trạng thái hoạt động của van từ bên ngoài
• Thường sử dụng kiểu kết nối Type A theo tiêu chuẩn ISO 5210

Đối với van cổng ty chìm:

• Ty van không thay đổi chiều cao khi vận hành
• Thiết kế gọn hơn, phù hợp với khu vực hạn chế không gian
• Thường sử dụng kiểu kết nối Type B theo tiêu chuẩn ISO 5210

3. Vật liệu sản xuất chính của Shinyi EMD DN65

Độ bền của EMD-0065 được quyết định bởi vật liệu chế tạo của từng bộ phận. Nhà sản xuất lựa chọn các vật liệu có khả năng chịu áp lực và chống ăn mòn phù hợp với môi trường nước sạch, nước thải và công nghiệp.

Các vật liệu chính của Shinyi EMD DN65 gồm:

• Thân van và nắp van bằng gang cầu: Chịu lực tốt, tuổi thọ cao và phù hợp với nhiều điều kiện vận hành khác nhau
• Đĩa van bọc cao su EPDM: Tăng khả năng làm kín và giảm nguy cơ rò rỉ lưu chất
• Ty van bằng thép không gỉ: Chống oxy hóa và hạn chế mài mòn trong quá trình sử dụng
• Gioăng EPDM: Đảm bảo độ kín giữa các vị trí lắp ghép
• Vỏ bộ truyền động bằng hợp kim nhôm: Giảm trọng lượng nhưng vẫn đảm bảo độ bền cơ học
• Lớp phủ Epoxy: Bảo vệ bề mặt khỏi tác động của môi trường và tăng tuổi thọ thiết bị

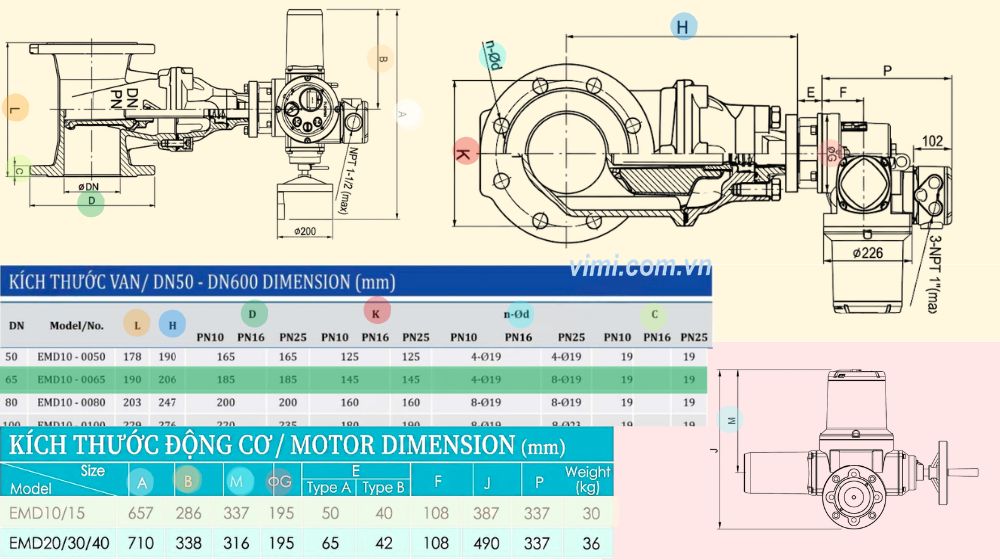

4. Kích thước lắp đặt của Shinyi EMD-0065

Trước khi lắp đặt, người dùng nên đối chiếu các kích thước của thân van và bộ truyền động để đảm bảo phù hợp với không gian thực tế. Theo catalogue kỹ thuật kích thước lắp đặt của van cổng Shinyi mã EMD-0065 là:

• L (chiều dài thân van): 190 mm
• H (chiều cao thân van): 206 mm
• D (đường kính ngoài mặt bích): 185 mm
• K (đường kính vòng tâm lỗ bulong): 145 mm
• n-Ød (số lượng và đường kính lỗ bulong): 4 Ø19 mm
• C (chiều dày mặt bích): 19 mm

Kích thước của bộ truyền động điện EMD10 là:

• A (chiều cao tổng thể của bộ truyền động): 657 mm
• B (chiều cao thân bộ truyền động): 286 mm
• M (chiều rộng lớn nhất của bộ truyền động): 337 mm
• ΦG (đường kính mặt bích kết nối): 195 mm
• E (kích thước đầu kết nối với van):
  • Type A: 50 mm
  • Type B: 40 mm
• F (khoảng cách tâm kết nối): 108 mm
• J (chiều dài tổng thể phần thân động cơ): 387 mm
• P (chiều rộng đế lắp đặt): 337 mm

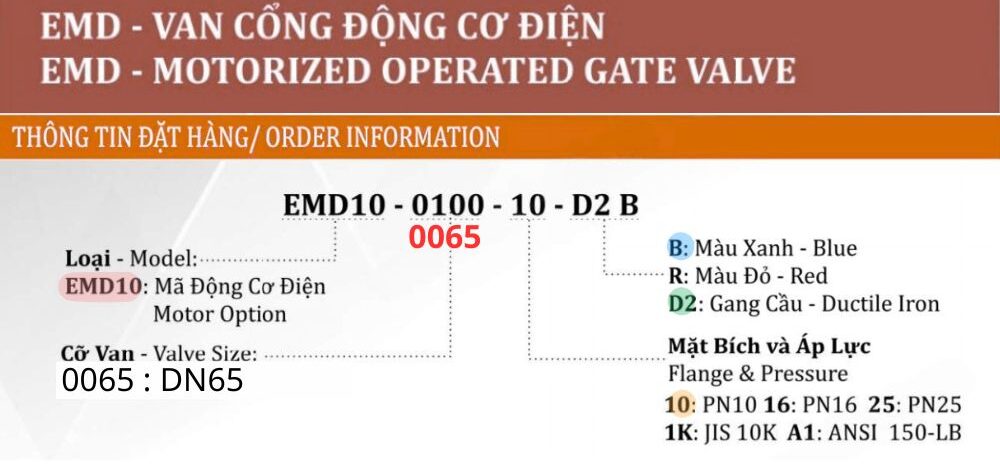

5. Mã đặt hàng chuẩn kỹ thuật của Shinyi EMD-0065

Để lựa chọn đúng van cổng mặt bích dòng EMD-0065, người dùng cần hiểu ý nghĩa của mã đặt hàng được thể hiện trên catalogue. Ví dụ mã đặt hàng chuẩn kỹ thuật của Shinyi EMD DN65 gồm:

EMD10 – 0065 – 16 – D2 – B

Ý nghĩa của từng ký hiệu đặt hàng gồm:

• EMD10: Bộ truyền động điện EMD10
• 0065: Kích thước danh nghĩa DN65 >> Hiểu thêm DN65 là phi bao nhiêu
• 16: Áp lực làm việc PN16 >> Đọc thêm PN16 là gì
• D2: Thân van chế tạo từ gang cầu
• B: Màu sơn xanh tiêu chuẩn của Shinyi
