Shinyi GRHX DN150

Van cổng Shinyi GRHX-0150 được thiết kế cho các tuyến ống DN150 với khả năng đóng mở ổn định và độ kín cao. Đối với người mua hàng hoặc đơn vị thi công, việc hiểu đúng các ký hiệu trong mã đặt hàng sẽ giúp xác định chính xác model, vật liệu và cấu hình cần sử dụng cho công trình

1. Giới thiệu van Shinyi GRHX DN150 là gì

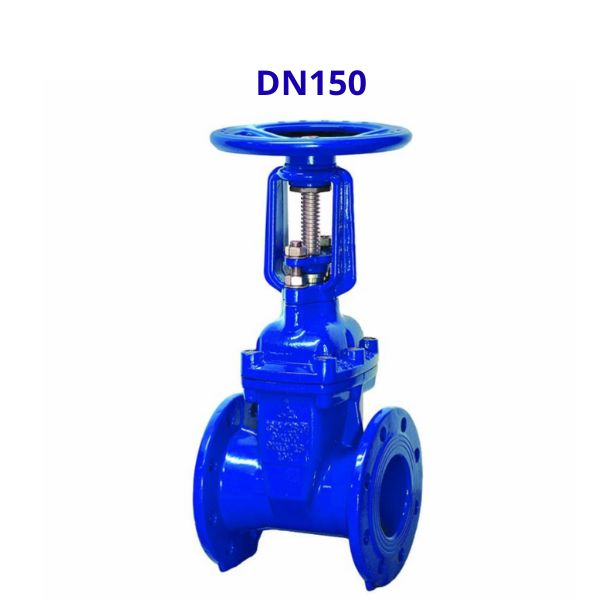

Van Shinyi GRHX DN150 là dòng van cổng mặt bích được thiết kế để đóng mở và kiểm soát dòng chảy trong các hệ thống cấp nước, trạm bơm và mạng lưới đường ống công nghiệp. Đây là model thuộc series GRHX của ShinYi với thiết kế lá van bọc cao su EPDM và cơ cấu vận hành bằng tay quay

Một số đặc điểm nổi bật của model GRHX-0150 gồm:

• Kích thước danh nghĩa DN150
• Thiết kế van cổng ty nổi.
• Lá van gang cầu bọc cao su EPDM
• Vận hành bằng tay quay vô lăng
• Thích hợp cho hệ thống nước sạch và hạ tầng kỹ thuật

2. Kết nối của Shinyi GRHX-0150

Kết nối là thông số cần được kiểm tra trước khi đặt mua nhằm bảo đảm van tương thích với hệ thống đường ống đang sử dụng. GRHX-0150 được thiết kế với kiểu kết nối mặt bích, phù hợp cho các hệ thống yêu cầu độ chắc chắn và khả năng chịu áp lực cao hơn so với các kiểu kết nối ren thông thường

Van Shinyi GRHX DN150 có thể được lựa chọn nhiều tiêu chuẩn mặt bích như:

• BS 4504
• DIN 2632
• DIN 2633
• JIS B2220
• ASME B16.42

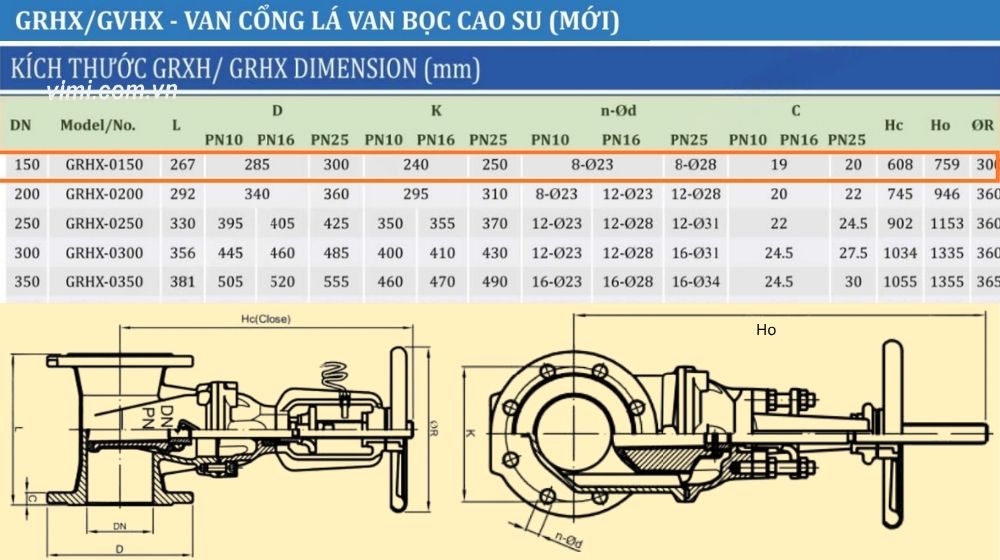

3. Kích thước của van Shinyi GRHX DN150

Trước khi lắp đặt, đơn vị thi công cần kiểm tra kích thước van để bảo đảm đủ không gian vận hành cũng như bố trí đường ống hợp lý. Van cổng gang model GRHX-0150 có các thông số kích thước cơ bản gồm:

• Kích thước danh nghĩa: DN150 >> Đọc thêm DN150 là phi bao nhiêu
• Chiều dài thân van (L): 267 mm
• Đường kính ngoài mặt bích: 285 mm ~ 300 mm
• Đường kính vòng tâm lỗ bulong:240 mm ~ 250 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong: Ø23 ~ Ø28 mm
• Độ dày mặt bích: 19 mm ~ 20 mm
• Chiều cao van khi đóng: 608 mm
• Chiều cao van khi mở hoàn toàn: 759 mm
• Đường kính tay quay vô lăng: 300 mm

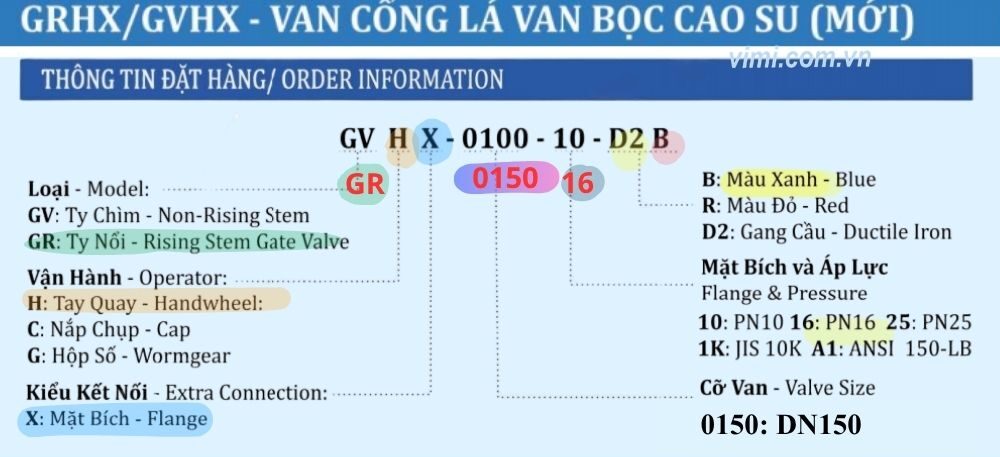

4. Mã đặt hàng van Shinyi GRHX-0150

Đối với người mua hàng hoặc bộ phận vật tư công trình, việc đọc đúng mã van sẽ giúp lựa chọn chính xác phiên bản cần sử dụng.

Ví dụ mã sản phẩm:

GRHX-0150-10-D2 B

Ý nghĩa của từng ký hiệu như sau:

• GRHX: Dòng van cổng ty nổi Shinyi
• 0150: Kích thước danh nghĩa DN150
• 10: Cấp áp lực PN10
• D2: Thân van chế tạo từ gang cầu
• B: Sơn Epoxy màu xanh (Blue)

Khi gửi yêu cầu báo giá, người dùng nên cung cấp đầy đủ mã sản phẩm thay vì chỉ ghi “van cổng DN150” để tránh nhầm lẫn giữa các phiên bản áp lực và tiêu chuẩn kết nối khác nhau

5. Địa chỉ mua van Shinyi GRHX DN150

Việc lựa chọn đúng nhà cung cấp sẽ giúp người mua hàng nhận được sản phẩm đúng cấu hình kỹ thuật và phù hợp với yêu cầu của công trình. Khi tìm mua van Shinyi GRHX DN150, nên ưu tiên những đơn vị có khả năng:

• Tư vấn đúng model theo catalogue Shinyi
• Hỗ trợ đối chiếu kích thước và tiêu chuẩn mặt bích
• Tư vấn lựa chọn cấp áp lực phù hợp với hệ thống
• Cung cấp đầy đủ tài liệu kỹ thuật khi cần
• Có kinh nghiệm cung cấp van cho các dự án cấp nước và hạ tầng kỹ thuật

Đối với các dự án hoặc công trình đang trong giai đoạn thiết kế, người dùng chỉ cần cung cấp mã sản phẩm GRHX-0150 hoặc GRHX-0150-10-D2 B, đội ngũ kỹ thuật của chúng tôi sẽ hỗ trợ kiểm tra cấu hình và tư vấn phương án lựa chọn phù hợp trước khi đặt hàng
