Shinyi EMD DN100

Đối với Shinyi EMD-0100, mỗi ký hiệu trong mã đặt hàng đều thể hiện một thông số kỹ thuật riêng như bộ truyền động điện, kích thước DN100, cấp áp lực và vật liệu chế tạo. Bài viết dưới đây sẽ giúp bạn tìm hiểu 5 ký hiệu kỹ thuật quan trọng trong mã đặt hàng Shinyi EMD-0100, từ đó dễ dàng đối chiếu với yêu cầu thực tế của công trình

1. Van Shinyi EMD-0100 là gì

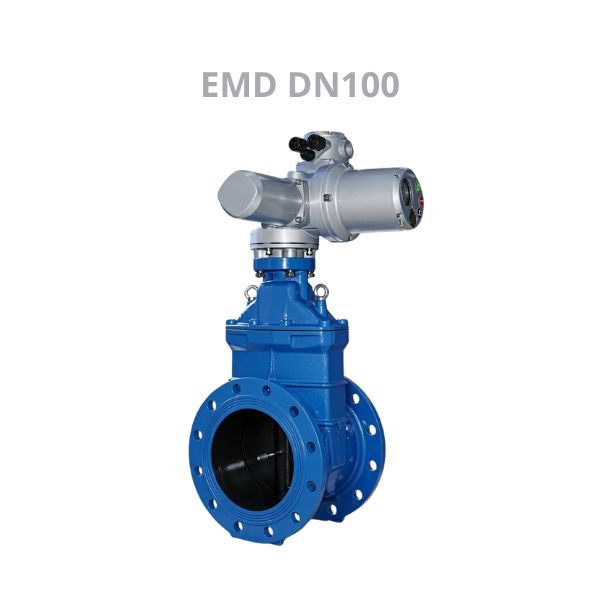

Shinyi EMD-0100 là dòng van cổng động cơ điện Shinyi kích thước DN100, được cấu tạo từ thân van cổng kết hợp với bộ truyền động điện EMD10 lắp phía trên. Thiết bị cho phép đóng mở van bằng tín hiệu điện thay vì thao tác thủ công bằng tay quay

2. Ưu điểm của bộ truyền động trên van EMD-0100

Van cổng DN100 model EMD sử dụng bộ truyền động EMD10 là thành phần quan trọng quyết định khả năng vận hành của van. So với các dòng van cổng kiểu vận hành thủ công, bộ truyền động điện mang lại nhiều lợi ích đáng kể. Các ưu điểm nổi bật của bộ truyền động van EMD-0100 là:

• Đóng mở van hoàn toàn tự động
• Hỗ trợ điều khiển từ xa thông qua tín hiệu điện
• Cho phép vận hành tại chỗ bằng các nút điều khiển trên thân động cơ
• Tích hợp màn hình LCD hiển thị trạng thái hoạt động
• Cấp bảo vệ IP68 chống bụi và chống nước
• Có chức năng bảo vệ quá tải mô-men xoắn
• Hỗ trợ tín hiệu phản hồi về trung tâm điều khiển
• Vận hành bằng tay trong trường hợp mất điện

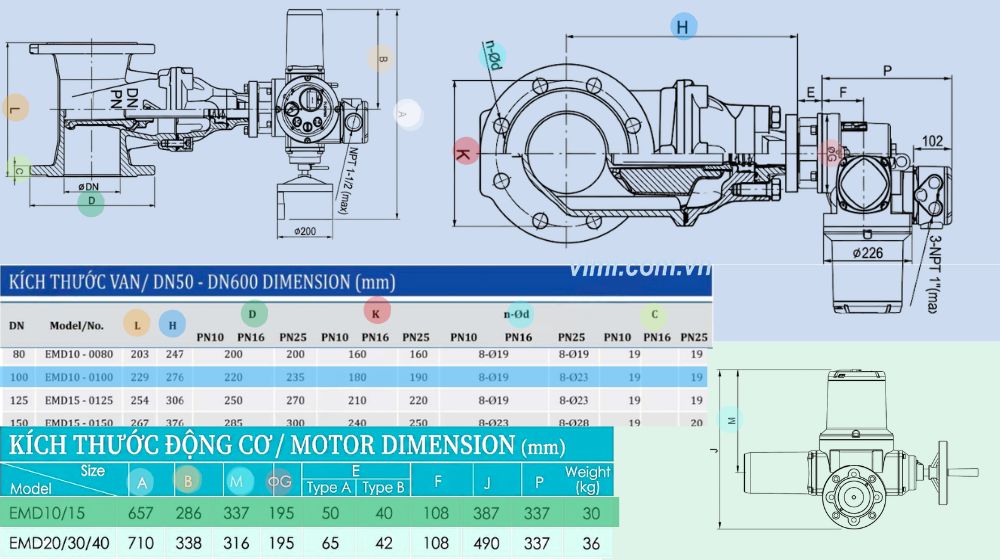

3. Kích thước lắp đặt của Shinyi EMD DN100

Để đảm bảo khả năng lắp đặt chính xác, người dùng cần đối chiếu kích thước thực tế của sản phẩm với thiết kế đường ống. Các thông số chính của van cổng gang model EMD-0100 gồm:

• L (chiều dài thân van): 229 mm
• H (chiều cao tổng thể): 276 mm
• D (đường kính ngoài mặt bích): 220 ~ 235 mm
• K (đường kính vòng tâm lỗ bulong): 180 ~ 190 mm
• n-Ød (số lượng và kích thước lỗ bulong): 8 lỗ Ø19 ~ Ø23 mm
• C (độ dày mặt bích): 19 mm

4. Kích thước ống kết nối với EMD-0100

Một trong những ưu điểm của van cổng Shinyi mã EMD-0100 là khả năng tương thích với nhiều hệ thống đường ống sử dụng kích thước DN100. Thông thường, van Shinyi EMD DN100 được lắp đặt trên:

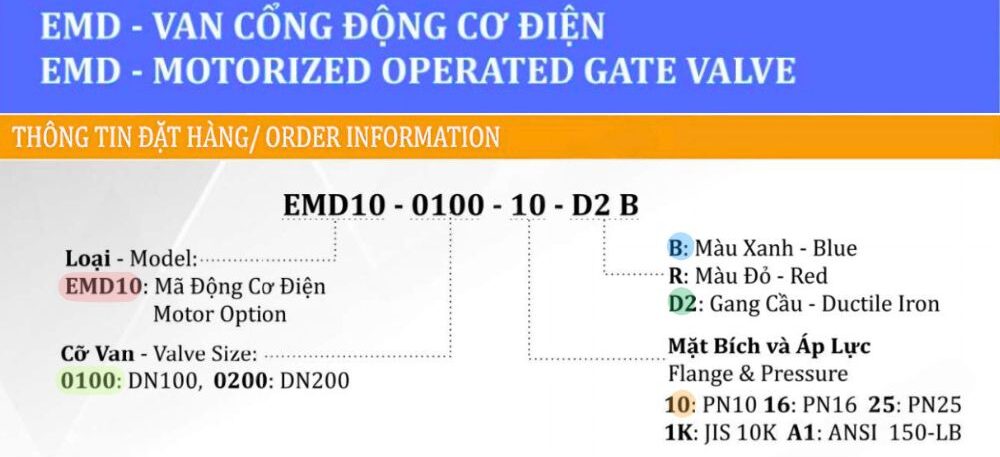

5. Mã đặt hàng của Shinyi EMD-0100

Để lựa chọn đúng van cổng mặt bích model EMD-0100 , người dùng cần hiểu ý nghĩa của mã đặt hàng được nhà sản xuất quy định. Ví dụ mã đặt hàng chuẩn kỹ thuật là:

EMD10 – 0100 – 16 – D2 – B

Ý nghĩa của từng kỹ hiệu đặt hàng là:

• EMD10: Bộ truyền động điện EMD10
• 0100: Kích thước danh nghĩa DN100 >> Đọc thêm DN100 là phi bao nhiêu
• 16: Áp lực làm việc PN16 >> Hiểu thêm PN16 là gì
• D2: Thân van bằng gang cầu
• B: Màu sơn xanh tiêu chuẩn

Việc đọc đúng mã Shinyi EMD-0100 giúp quá trình đặt hàng, báo giá và lựa chọn thiết bị diễn ra nhanh chóng và chính xác hơn
