Shinyi FRHX-0200 PN10 16

Shinyi FRHX-0200-10(16) là giải pháp tối ưu cho các đường ống phân phối nước cỡ lớn nhờ khả năng chịu áp lực tốt và mô-men xoắn mở van thấp. Dù có độ bền cơ học cao, tuổi thọ của van phụ thuộc rất lớn vào quy trình lắp đặt và chế độ vận hành ban đầu. Hãy cùng điểm qua 5 lưu ý kỹ thuật khi lắp đặt và vận hành dưới đây

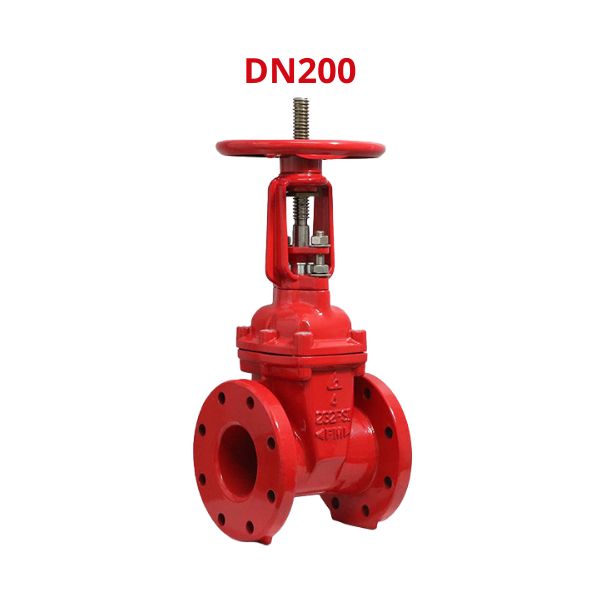

1. Shinyi FRHX-0200-10(16) là van gì

Shinyi FRHX-0200-10(16) là dòng van cổng Shinyi có ty nổi sử dụng kết nối mặt bích, vận hành bằng tay quay và được sản xuất chuyên dụng cho hệ thống PCCC. Ý nghĩa model FRHX-0200 PN10 16 được hiểu như sau:

• F: Dòng van đạt chứng nhận UL/FM
• R: Ty nổi (non rising stem gate valve)
• H: Tay quay vận hành
• X: Kết nối mặt bích
• 0200: Kích thước danh nghĩa DN200 >> Hiểu thêm cỡ DN200 là phi bao nhiêu

Nhờ khả năng làm kín hiệu quả và độ bền cao, Shinyi FRHX-0200-10(16) thường được sử dụng trên các tuyến ống chính của hệ thống sprinkler, trạm bơm chữa cháy và mạng lưới cấp nước PCCC quy mô lớn

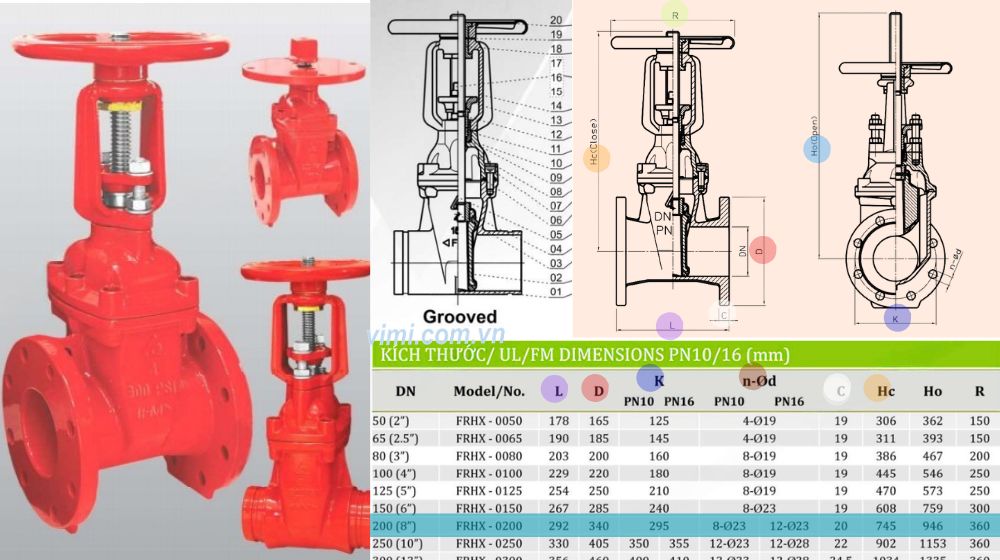

2. Kích thước lắp đặt của Shinyi FRHX-0200-10(16)

Trước khi lựa chọn van cho công trình, việc kiểm tra kích thước lắp đặt là yêu cầu cần thiết nhằm đảm bảo khả năng kết nối đồng bộ với hệ thống đường ống. Các thông số kích thước chính của van cổng gang mã Shinyi FRHX-0200-10(16) gồm:

• Kích thước danh nghĩa: DN200 ~ 8 inch
• Chiều dài van (L): 292 mm
• Đường kính ngoài mặt bích (D): 340 mm
• Đường kính vòng tâm bulong (K): 295 mm
• Số lượng lỗ bulong: 8 ~ 12 lỗ
• Đường kính lỗ bulong: Ø23 mm
• Chiều cao khi đóng (Hc): 745 mm
• Chiều cao khi mở hoàn toàn (Ho): 946 mm
• Đường kính tay quay: 360 mm

3. Những lưu ý khi lắp đặt và vận hành Shinyi FRHX-0200-10(16)

Việc lắp đặt và vận hành Shinyi FRHX-0200-10(16) đúng kỹ thuật sẽ giúp kéo dài tuổi thọ thiết bị và đảm bảo hiệu quả của hệ thống. Một số lưu ý quan trọng của van cổng mặt bích model FRHX-0200 PN10 16 gồm:

• Kiểm tra hướng dòng chảy và vị trí lắp đặt trước khi đưa van vào hệ thống
• Đảm bảo mặt bích đường ống đồng tâm để tránh phát sinh ứng suất lên thân van
• Bố trí không gian đủ lớn cho hành trình chuyển động của ty nổi
• Không sử dụng lực quá lớn khi đóng hoặc mở van
• Thực hiện kiểm tra và vận hành định kỳ để tránh hiện tượng kẹt cơ cấu truyền động

4. Ứng dụng nổi bật của Shinyi FRHX-0200-10(16)

Nhờ khả năng đáp ứng lưu lượng lớn, FRHX-0200 PN10 16 được sử dụng trong nhiều hệ thống phòng cháy chữa cháy quy mô lớn. Một số ứng dụng phổ biến của van cổng ty nổi mã Shinyi FRHX-0200-10(16) là:

• Hệ thống sprinkler của nhà máy sản xuất
• Trạm bơm phòng cháy chữa cháy công nghiệp
• Kho logistics và trung tâm phân phối hàng hóa
• Trung tâm thương mại và tổ hợp nhiều tòa nhà
• Hệ thống cấp nước chữa cháy trong khu công nghiệp

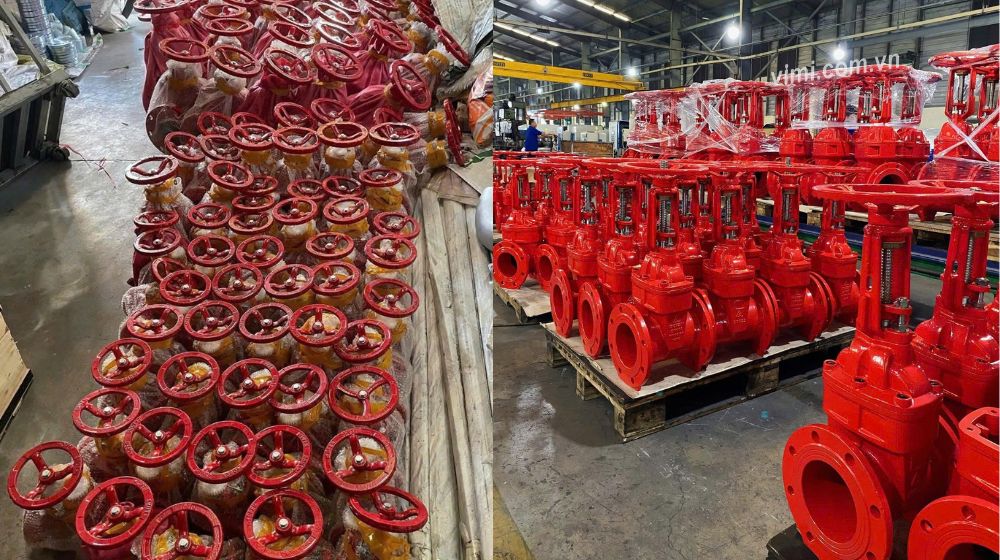

5. Địa chỉ mua FRHX-0200 PN10 16

Để đảm bảo chất lượng của van cổng ty nổi UL FM Shinyi mã FRHX-0200-10(16), người dùng nên lựa chọn các đơn vị cung cấp chính hãng có đầy đủ chứng từ và hồ sơ kỹ thuật đi kèm. Khi mua Shinyi FRHX-0200-10(16) người dùng cần lưu ý:

• Kiểm tra chứng nhận UL Listed và FM Approved
• Đối chiếu model thực tế với catalogue nhà sản xuất
• Kiểm tra tình trạng lớp sơn epoxy và tem nhãn sản phẩm
• Yêu cầu đầy đủ CO, CQ nếu dự án có yêu cầu
• Lựa chọn đại lý uy tín để được hỗ trợ kỹ thuật và bảo hành chính hãng
