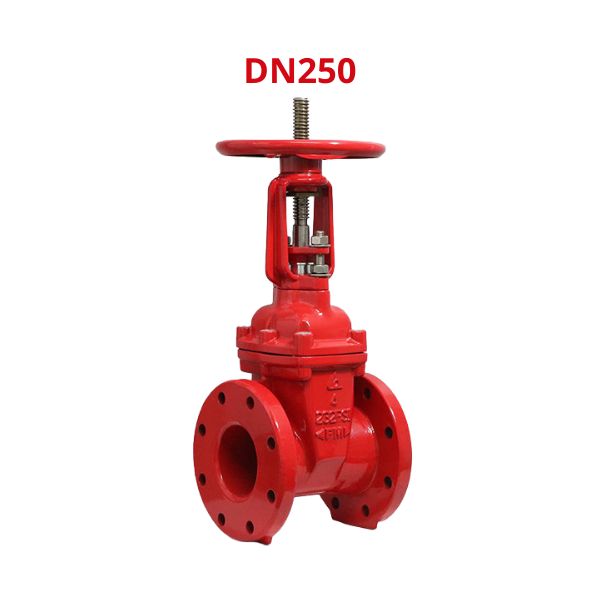

Shinyi FRHX-0250-10-16 được thiết kế dành cho các hệ thống phòng cháy chữa cháy yêu cầu lưu lượng nước lớn và độ tin cậy cao. Với kết cấu chắc chắn từ gang cầu, thiết kế ty nổi dễ giám sát trạng thái vận hành cùng chứng nhận UL FM quốc tế, sản phẩm đáp ứng tốt các yêu cầu kỹ thuật của nhiều dự án quy mô lớn
1. Vai trò kỹ thuật của Shinyi FRHX-0250 PN10 16
Sở hữu thiết kế cửa van mở hoàn toàn không vật cản, Shinyi FRHX-0250-10(16) đóng vai trò là van chặn chủ lực trên các trục ống chính phi 273mm. Các vai trò chính của Shinyi FRHX-0250 PN10 16 là:
- Kiểm soát dòng chảy tối ưu: Cho phép dòng nước đi qua mà không gây tổn thất áp suất khi mở hết; đồng thời cắt đứt dòng chảy tuyệt đối khi đóng kín
- Trợ thủ đắc lực cho bảo trì: Phân đoạn và cô lập các phân khu đường ống một cách nhanh chóng, phục vụ công tác bảo dưỡng, sửa chữa định kỳ hệ thống đầu phun Sprinkler, họng vách tường hoặc trạm bơm
- Giám sát trực quan lý tưởng: Thiết kế ty nổi (rising gate valve) giúp kỹ thuật viên dễ dàng nhận biết trạng thái đóng/mở của hệ thống từ xa chỉ bằng mắt thường thông qua hành trình lên xuống của trục van
- Tiêu chuẩn quốc tế: Được thiết kế và thử nghiệm nghiêm ngặt theo các tiêu chuẩn: AWWA C509/C515, FM 1120/1130 và UL Listed
2. Vật liệu chính của Shinyi FRHX-0250 PN10 16
Mỗi chi tiết cấu thành nên van cổng ty nổi cỡ DN250 của Shinyi đều được chọn lọc từ những vật liệu cao cấp nhất nhằm đảm bảo khả năng vận hành ổn định trong môi trường áp lực cao:
- Thân và nắp van: Chế tạo từ gang cầu mác ASTM A536, cho khả năng chịu va đập và áp lực vượt trội hơn hẳn dòng gang xám thông thường
- Lá van (Đĩa van): Lõi gang cầu được bọc kín bằng cao su EPDM cao cấp, có độ đàn hồi cao, chống ăn mòn và đạt tiêu chuẩn an toàn nước sạch
- Ty van (Trục van): Thép không gỉ stainless steel AISI 410 cứng cáp, chống rỉ sét, chịu được lực vặn momen xoắn lớn
- Hệ thống làm kín & Bulong: O-ring bằng cao su EPDM/NBR chống rò rỉ tối đa; Bulong và đai ốc bằng thép không gỉ AISI 304/410 bền bỉ
- Lớp vỏ bảo vệ: Sơn phủ Epoxy Resin màu đỏ đặc trưng của ngành PCCC bằng công nghệ tĩnh điện, độ dày đạt 250 ~ 300 µm, giúp van không bị ăn mòn ở môi trường ẩm ướt hay chôn ngầm

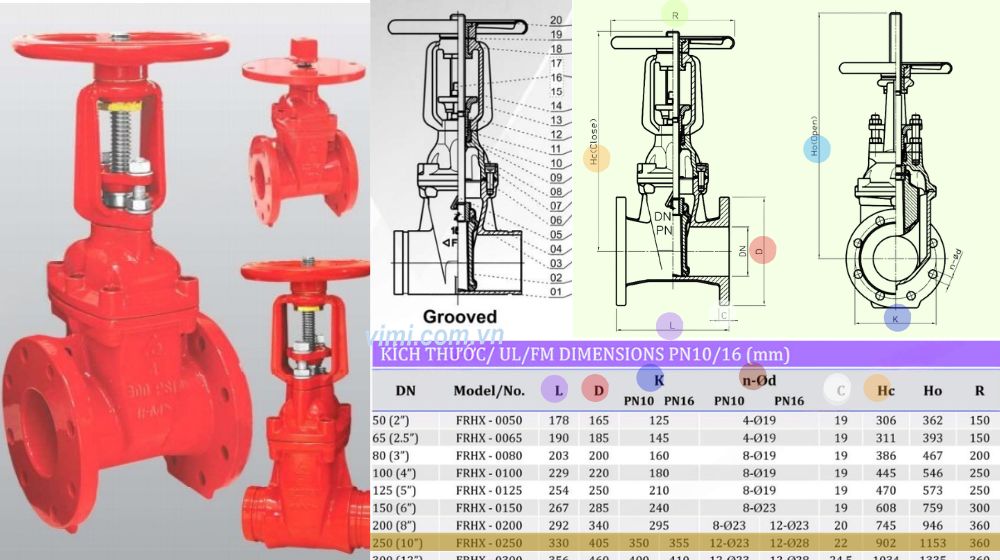

3. Bản vẽ kỹ thuật và lưu ý lắp đặt của Shinyi FRHX-0250-10(16)
Van cổng gang model FRHX-0250 được thiết kế tương thích linh hoạt với cả hai cấp áp lực PN10 và PN16 theo chuẩn mặt bích BS/EN. Bảng thông số kỹ thuật của Shinyi FRHX-0250-10(16) gồm:
- Kích thước danh nghĩa: DN250 ~ 10 inch
- Chiều dài van (L): 330 mm
- Đường kính ngoài mặt bích (D): 405 mm
- Đường kính vòng tâm bulong (K): 350 ~ 355 mm
- Số lượng lỗ bulong: 12 lỗ
- Đường kính lỗ bulong: Ø23 mm
- Độ dày mặt bích (C): 22 mm
- Chiều cao khi đóng van (Hc): 902 mm
- Chiều cao khi mở hoàn toàn (Ho): 1153 mm
- Đường kính tay quay (R): 360 mm
Một số lưu ý người dùng cần biết về FRHX-0250-10(16) khi lắp đặt:
- Đảm bảo đủ không gian phía trên van để ty nổi hoạt động hết hành trình
- Kiểm tra tiêu chuẩn mặt bích PN10 hoặc PN16 trước khi lắp đặt
- Căn chỉnh đồng tâm hai mặt bích nhằm tránh phát sinh ứng suất lên thân van
- Siết bulong theo hình sao để lực phân bố đều trên mặt bích
- Thực hiện đóng mở thử trước khi đưa hệ thống vào vận hành

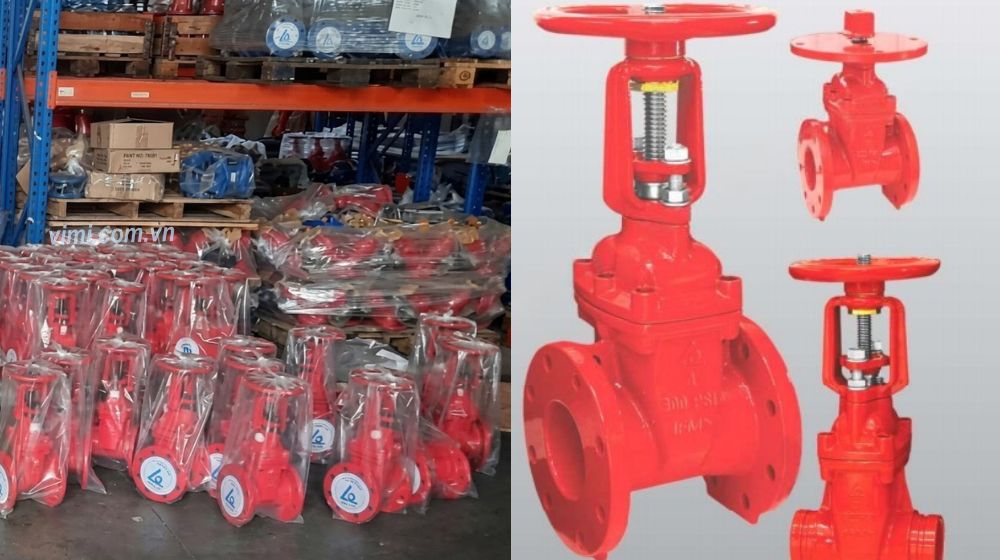

4. Ưu điểm nổi bật của Shinyi FRHX-0250-10(16)
Shinyi FRHX-0250-10(16) được thiết kế để đáp ứng các hệ thống phòng cháy chữa cháy có quy mô lớn và yêu cầu lưu lượng nước cao. Không chỉ sở hữu kích thước vượt trội, sản phẩm còn mang đến nhiều lợi ích trong quá trình vận hành và bảo trì hệ thống
Một số ưu điểm nổi bật của van cổng mặt bích mã FRHX-0250 PN10 16 bao gồm:
- Khả năng đáp ứng lưu lượng lớn: Cho phép lưu lượng nước đi qua cao hơn so với các cỡ van nhỏ hơn, phù hợp với các tuyến ống chính trong hệ thống PCCC
- Thiết kế ty nổi dễ giám sát: Người vận hành có thể quan sát trực tiếp trạng thái đóng hoặc mở của van thông qua vị trí ty van, giúp việc kiểm tra hệ thống trở nên nhanh chóng và thuận tiện
- Đạt chứng nhận UL Listed và FM Approved: Đáp ứng các tiêu chuẩn quốc tế dành cho hệ thống chữa cháy, phù hợp với nhiều dự án yêu cầu hồ sơ kỹ thuật nghiêm ngặt
- Độ bền cơ học cao: Có khả năng chịu áp lực và chống va đập tốt, giúp thiết bị vận hành ổn định trong thời gian dài
- Khả năng chống ăn mòn hiệu quả: Ty van inox, đĩa bọc EPDM cùng lớp sơn epoxy bảo vệ bề mặt giúp hạn chế ảnh hưởng của môi trường và nâng cao tuổi thọ sản phẩm
- Dễ dàng bảo trì và vận hành: Cơ cấu tay quay đơn giản giúp thao tác đóng mở nhẹ nhàng, đồng thời thuận tiện cho công tác kiểm tra và bảo dưỡng định kỳ
5. Ứng dụng thực tế của FRHX-0250 PN10 16
Sở hữu đường kính định danh lớn cùng chứng nhận an toàn quốc tế, van cổng tay quay mã Shinyi FRHX-0250 PN10 16 là mắt xích chịu áp quan trọng, được ứng dụng rộng rãi trong các công trình hạ tầng kỹ thuật trọng điểm, cụ thể là:
- Hệ thống trạm bơm và đường ống PCCC: Là lựa chọn hàng đầu cho phòng bơm trung tâm, các trục ống béc phun Sprinkler chính hoặc hệ thống họng vách tường tại các tòa nhà cao tầng, tổ hợp thương mại, chung cư và kho bãi logistics quy mô lớn
- Hạ tầng Cấp thoát nước và Xử lý nước sạch: Nhờ lá van bọc cao su đạt tiêu chuẩn vệ sinh, van được lắp đặt trên các tuyến ống dẫn nước thô, mạng lưới phân phối nước sạch đô thị và các nhà máy xử lý nước tập trung của khu công nghiệp
- Hệ thống Điều hòa trung tâm (HVAC): Ứng dụng làm van chặn cô lập trên các đường ống giải nhiệt chiller, hệ thống tuần hoàn nước nóng/lạnh công suất lớn trong các nhà máy sản xuất linh kiện, dệt may hoặc trung tâm dữ liệu
- Các dự án yêu cầu nghiệm thu khắt khe: Phù hợp tuyệt đối cho các công trình có vốn đầu tư nước ngoài, công trình cấp đặc biệt đòi hỏi khắt khe về tiêu chuẩn an toàn chống cháy toàn cầu (UL/FM)
