Shinyi GVHX DN125

Van Shinyi GVHX-0125 thuộc dòng van cổng với thiết kế ty chìm tay quay được sử dụng phổ biến trong hệ thống cấp nước. Bài viết dưới đây sẽ tổng hợp 5 thông tin ít người biết về Shinyi GVHX DN125

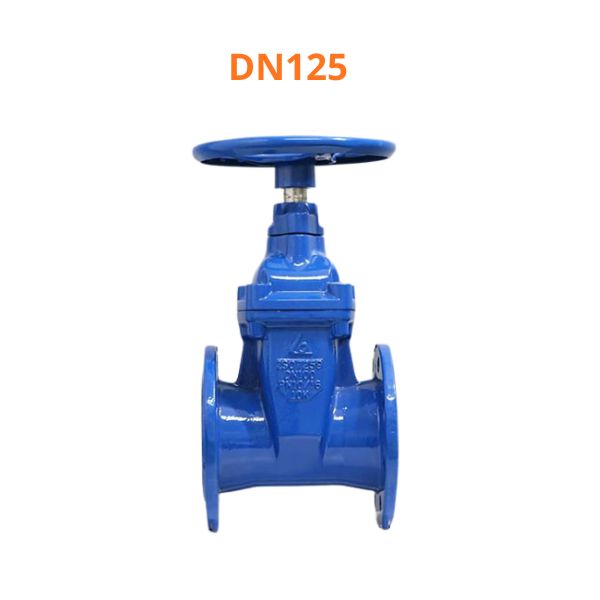

1. Giới thiệu về van Shinyi GVHX DN125

Trong danh mục sản phẩm của Shinyi, Shinyi GVHX DN125 thuộc nhóm van cổng gang kết nối mặt bích, vận hành bằng vô lăng tay quay. Một số đặc điểm nổi bật của van Shinyi GVHX-0125 gồm:

• Thuộc dòng van cổng ty chìm dùng cho hệ thống nước
• Kết nối theo kiểu van cổng mặt bích
• Lá van gang cầu bọc cao su EPDM
• Thân van chế tạo từ gang cầu ASTM A536
• Trục van bằng thép không gỉ chống ăn mòn
• Phù hợp với các tuyến ống cấp nước DN125

2. Nguyên lý hoạt động của Shinyi GVHX DN125

Khác với van bi hoặc van bướm sử dụng cơ cấu xoay, Shinyi GVHX-0125 hoạt động dựa trên nguyên lý nâng hạ lá van theo phương thẳng đứng. Quá trình vận hành diễn ra như sau:

• Người vận hành quay vô lăng phía trên thân van
• Chuyển động quay được truyền tới trục van
• Trục van kéo hoặc hạ lá van xuống
• Khi lá van nâng lên hoàn toàn, dòng nước đi qua gần như toàn bộ tiết diện đường ống
• Khi lá van hạ xuống hoàn toàn, dòng chảy được ngăn lại

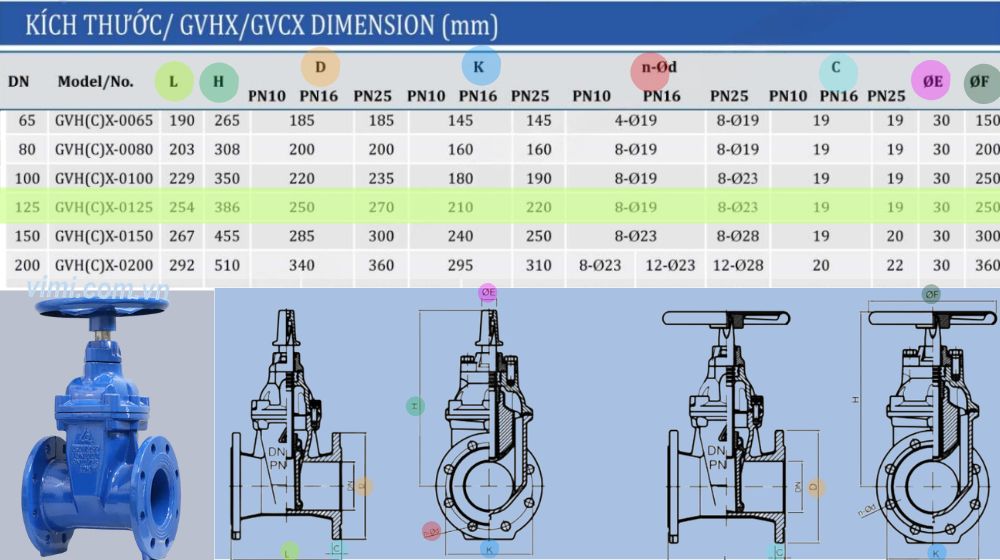

3. Kích thước lắp đặt của Shinyi GVHX-0125

Bên cạnh nguyên lý hoạt động, kích thước lắp đặt cũng là thông số quan trọng cần được kiểm tra khi lựa chọn Shinyi GVHX-0125. Các thông số dưới đây giúp người dùng đánh giá khả năng tương thích với hệ thống đường ống hiện có

• Kích thước danh nghĩa: DN125 >> Đọc thêm DN125 là phi bao nhiêu
• Chiều dài thân van (L): 190 mm
• Chiều cao tổng thể (H): 405 mm
• Đường kính ngoài mặt bích (D):
  • PN10 ~ PN16: 250 mm
  • PN25: 270 mm
• Đường kính vòng tâm bulong (K):
  • PN10 ~ PN16: 210 mm
  • PN25: 220 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính tay quay (F): 250 mm

4. Vì sao van Shinyi GVHX DN125 không được sử dụng điều tiết lưu lượng

Một sai lầm khá phổ biến là sử dụng Shinyi GVHX-0125 để điều chỉnh lưu lượng nước trong đường ống. Thực tế, dòng van cổng ty chìm tay quay Shinyi mã GVHX-0125 được thiết kế cho hai trạng thái chính:

• Mở hoàn toàn
• Đóng hoàn toàn

Việc duy trì lá van ở trạng thái mở một phần trong thời gian dài có thể gây ra:

• Mài mòn lớp cao su EPDM
• Tăng rung động dòng chảy
• Giảm tuổi thọ lá van
• Phát sinh tiếng ồn trong hệ thống
• Ảnh hưởng đến khả năng làm kín sau thời gian sử dụng

Do đó, nếu hệ thống cần điều tiết lưu lượng thường xuyên, nên sử dụng các dòng van chuyên dụng khác thay vì van cổng Shinyi

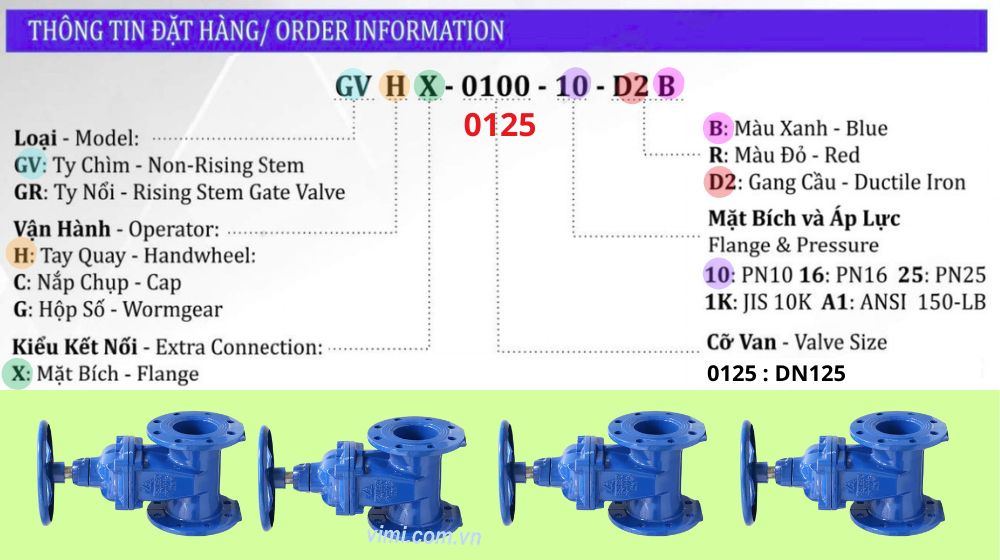

5. Cách đọc hiểu mã đặt hàng của van Shinyi GVHX-0125

Thay vì kiểm tra từng thông số riêng lẻ, người mua có thể nhận biết nhanh cấu hình của van thông qua mã sản phẩm do Shinyi quy định, với van Shinyi GVHX DN150 mã đặt hàng chuẩn kỹ thuật là:

GVHX-0125-10-D2 B

Ý nghĩa từng ký hiệu là:

• GVHX: Dòng van ty chìm tay quay
• 0125: Kích thước DN125
• 10: Áp lực làm việc PN10
• D2: Thân van gang cầu
• B: Sơn epoxy màu xanh
