Shinyi FNCX-0050 PN10 16

Shinyi FNCX-0050-10(16) được nhiều đơn vị thi công và tư vấn thiết kế lựa chọn cho hệ thống phòng cháy chữa cháy. Bài viết dưới đây sẽ phân tích 6 điểm đặc biệt của van cổng UL FM Shinyi FRHX-0050-10(16), từ cấu tạo, ưu điểm vận hành đến kích thước lắp đặt và cách đọc mã đặt hàng chuẩn kỹ thuật

1. Shinyi FNCX-0050 PN10 16 là gì

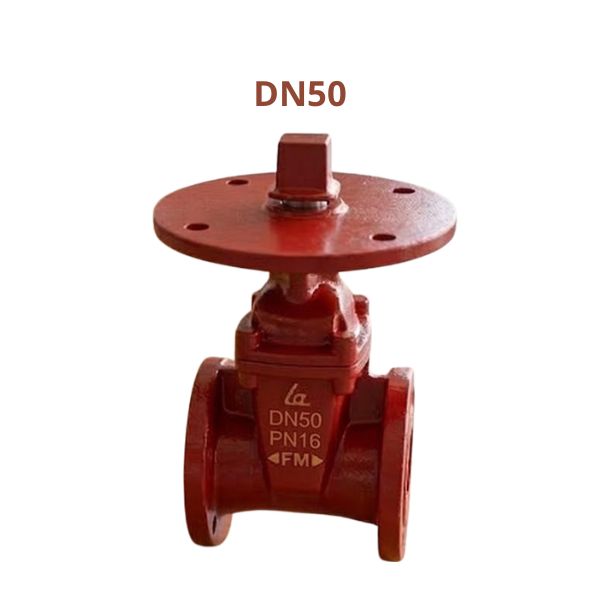

Shinyi FNCX-0050 PN10 16 là dòng van cổng ty chìm UL FM Shinyi được thiết kế để đóng mở hoàn toàn lưu chất trong hệ thống chữa cháy bằng nước.

Tên model Shinyi FNCX-0050 PN10 16 được vấu thành từ các ký hiệu :

• F: Dòng van đạt chứng nhận UL FM
• N: Non-rising stem gate valve
• C: Cap (vận hành bằng nắp chụp)
• X: Kết nối mặt bích
• 0050: Kích thước DN50 >> Đọc thêm DN50 là phi bao nhiêu
• 10(16): Cấp áp lực PN10 hoặc PN16

2. Điểm đặc biệt của Shinyi FNCX-0050 PN10 16

Trong danh mục van UL FM của Shinyi, FNCX-0050 là model có kích thước nhỏ nhất nhưng vẫn sở hữu đầy đủ các tiêu chuẩn kỹ thuật của những model lớn hơn

Một số đặc điểm nổi bật của Shinyi FNCX-0050 PN10 16 gồm:

• Model nhỏ nhất trong dòng van cổng ty chìm của nhãn hiệu Shinyi
• Đạt đồng thời chứng nhận UL Listed và FM Approved
• Thiết kế ty chìm giúp tiết kiệm không gian lắp đặt
• Vận hành bằng nắp chụp phù hợp với hố van và hệ thống ngầm
• Kết nối mặt bích theo các tiêu chuẩn phổ biến như PN10, PN16 và ANSI 150LB
• Sử dụng vật liệu gang cầu mác ASTM A536 có độ bền cơ học cao

3. Ưu điểm nổi bật của Shinyi FNCX-0050-10(16)

Không chỉ đáp ứng yêu cầu đóng mở dòng chảy, FNCX-0050 còn mang lại nhiều lợi ích trong quá trình lắp đặt và vận hành thực tế. Ưu điểm nổi bật của van cổng gang model FNCX-0050-10(16) bao gồm:

• Thiết kế gọn gàng:
  • Ty van không nâng lên khi vận hành
  • Phù hợp với các vị trí có chiều cao hạn chế
  • Thuận lợi khi lắp trong hố van hoặc phòng kỹ thuật
• Độ kín cao:
  • Đĩa van được bọc cao su EPDM toàn phần
  • Hạn chế rò rỉ trong quá trình sử dụng
  • Đảm bảo khả năng đóng kín theo tiêu chuẩn UL/FM
• Độ bền vượt trội:
  • Thân van bằng gang cầu ASTM A536
  • Ty van chế tạo từ inox AISI 410
  • Khả năng chống ăn mòn tốt trong môi trường nước sạch và nước chữa cháy
• Dễ dàng bảo trì:
  • Kết cấu đơn giản
  • Thuận tiện kiểm tra định kỳ
  • Chi phí bảo dưỡng thấp

4. Kích thước lắp đặt của Shinyi FNCX-0050-10(16)

Trước khi lựa chọn van cho hệ thống phòng cháy chữa cháy, việc kiểm tra kích thước lắp đặt là bước quan trọng giúp đảm bảo khả năng kết nối với đường ống và các phụ kiện hiện hữu. Đối với model Shinyi FNCX-0050 PN10 16, nhà sản xuất đã tiêu chuẩn hóa các thông số nhằm thuận tiện cho quá trình thiết kế và thi công.

Các thông số kích thước của van ty chìm nắp chụp Shinyi FNCX-0050 PN10 16 là:

• Kích thước danh nghĩa: DN50 ~ 2 inch
• Chiều dài mặt đối mặt (L): 178 mm
• Chiều cao tổng thể (H): 275 mm
• Đường kính mặt bích (D): 165 mm
• Đường kính vòng tâm lỗ bulong (K): 125 mm
• Số lượng lỗ bulong: 4 lỗ
• Đường kính lỗ bulong: Ø19 mm

Các thông số trên giúp Shinyi FNCX-0050 dễ dàng lắp đặt trên các tuyến van cổng DN50 trong hệ thống phòng cháy chữa cháy của tòa nhà, nhà xưởng và khu công nghiệp.

5. Đọc hiểu model của Shinyi FNCX-0050-10(16)

Bên cạnh FNCX-0050, model FRHX-0050-10(16) cũng xuất hiện phổ biến trong các hệ thống PCCC. Việc hiểu rõ ý nghĩa từng ký hiệu sẽ giúp lựa chọn đúng sản phẩm cho công trình

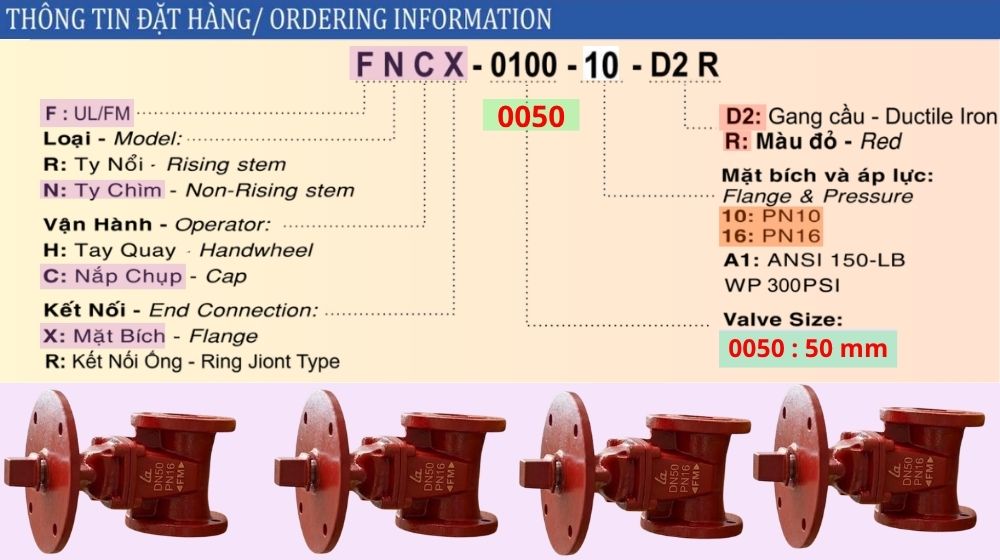

Mã đặt hàng đầy đủ là:

FNCX-0050-10-D2R

Đọc hiểu mã model FRHX-0050-10(16) là:

• F: Dòng van đạt chứng nhận UL Listed và FM Approved
• N: Thiết kế van cổng ty chìm
• C: Vận hành bằng nắp chụp chuyên dụng
• X: Kết nối van cổng mặt bích
• 0050: Kích thước danh nghĩa DN50
• 10: Cấp áp lực PN10
• D2: Thân van và nắp van chế tạo từ gang cầu
• R: Sơn Epoxy màu đỏ. Màu sắc tiêu chuẩn dành cho thiết bị PCCC
