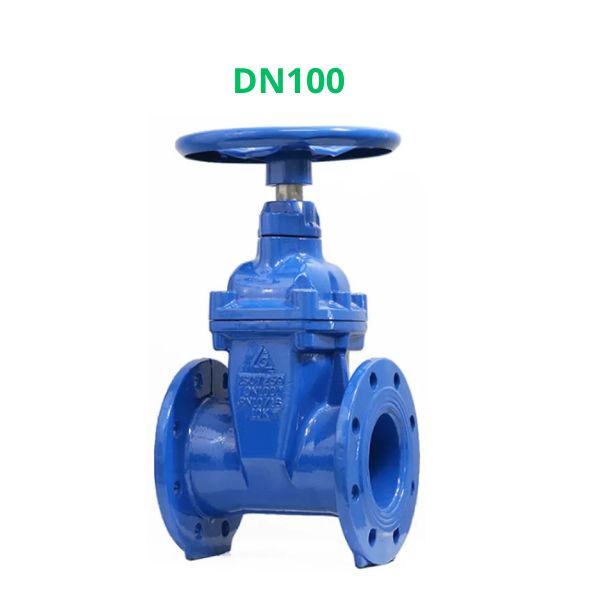

Shinyi RVHX DN100

Shinyi RVHX-0100 là model thuộc dòng van cổng tay quay kiểu ty chìm được sử dụng rộng rãi trong các hệ thống cấp nước dân dụng và công nghiệp

1. RVHX-0100 thuộc nhóm kích thước nào

Trong dải sản phẩm RVHX của van cổng Shinyi, DN100 được xem là một trong những kích thước phổ biến nhất. Đây là cỡ van thường xuất hiện trên các tuyến ống phân phối nước chính của nhà máy, khu dân cư và hệ thống cấp nước công nghiệp

So với các model nhỏ như DN50, DN65 hoặc DN80, RVHX-0100 có khả năng đáp ứng lưu lượng lớn hơn, đồng thời vẫn đảm bảo việc lắp đặt và vận hành thuận tiện. Một số đặc điểm chính của RVHX-100 là:

• Thuộc nhóm van cỡ trung trong dòng RVHX
• Được sử dụng nhiều trong hệ thống cấp nước sạch
• Phù hợp với tuyến ống phân phối lưu lượng trung bình đến lớn
• Dễ dàng kết nối với các hệ thống mặt bích tiêu chuẩn

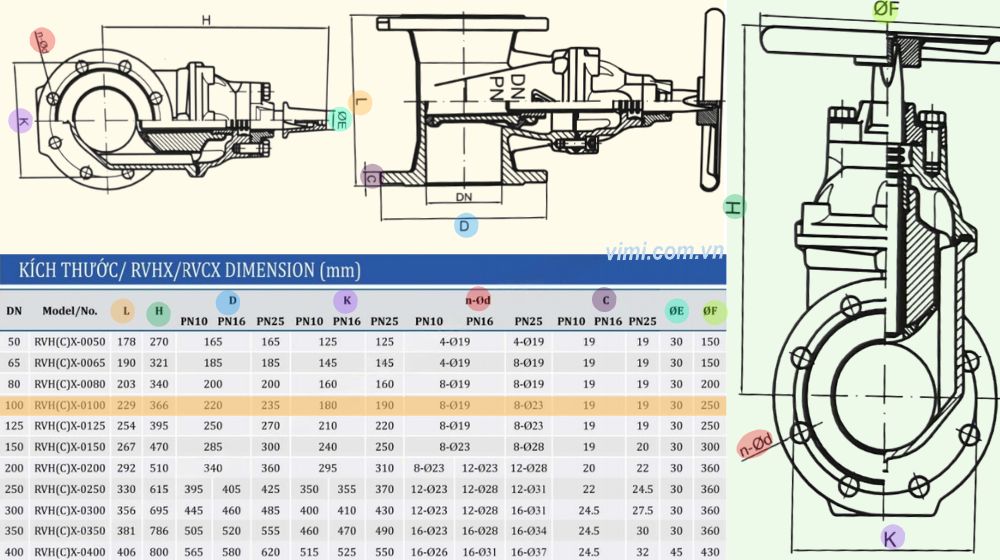

2. Kích thước lắp đặt của RVHX-0100

Trước khi lắp đặt van, người dùng cần kiểm tra các thông số kích thước để đảm bảo khả năng kết nối với hệ thống đường ống. Van cổng mặt bích model RVHX-0100 có các thông số cơ bản như sau:

• Chiều dài thân van (L): 229 mm
• Chiều cao tổng thể (H): 366 mm
• Đường kính ngoài mặt bích (D)
  • PN10 – PN16: 220 mm
  • PN25: 235 mm
• Đường kính vòng tâm bulong (K)
  • PN10 – PN16: 180 mm
  • PN25: 190 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong
  • PN10 – PN16: Ø19 mm
  • PN25: Ø23 mm

Những thông số trên giúp đơn vị thi công dễ dàng đối chiếu với tiêu chuẩn mặt bích của hệ thống trước khi lắp đặt

3. Van Shinyi RVHX DN100 thường được lắp đặt ở đâu

Với kích thước DN100 và thiết kế van cổng ty chìm tay quay, RVHX-0100 được ứng dụng trong nhiều hệ thống cấp nước khác nhau. Một số vị trí lắp đặt phổ biến của van cổng gang model RVHX-0100 gồm:

• Nhà máy cấp nước sạch
• Trạm bơm tăng áp
• Hệ thống cấp nước khu dân cư
• Khu công nghiệp và nhà máy sản xuất
• Hệ thống xử lý nước sạch và nước thải
• Tuyến ống phân phối nước trong các tòa nhà và khu đô thị

4. Thông số cần kiểm tra khi đặt mua RVHX-0100

Để lựa chọn đúng Shinyi RVHX DN100, người mua nên kiểm tra một số thông số kỹ thuật quan trọng trước khi gửi yêu cầu báo giá. Các nội dung cần xác nhận gồm:

• Kích thước danh nghĩa DN100
• Cấp áp lực làm việc:
  • PN10
  • PN16
  • PN25
• Tiêu chuẩn mặt bích của hệ thống
• Kiểu vận hành tay quay
• Vật liệu thân van và lá van
• Môi trường làm việc thực tế

Việc kiểm tra đầy đủ các thông số trên sẽ giúp hạn chế sai sót trong quá trình lựa chọn và lắp đặt

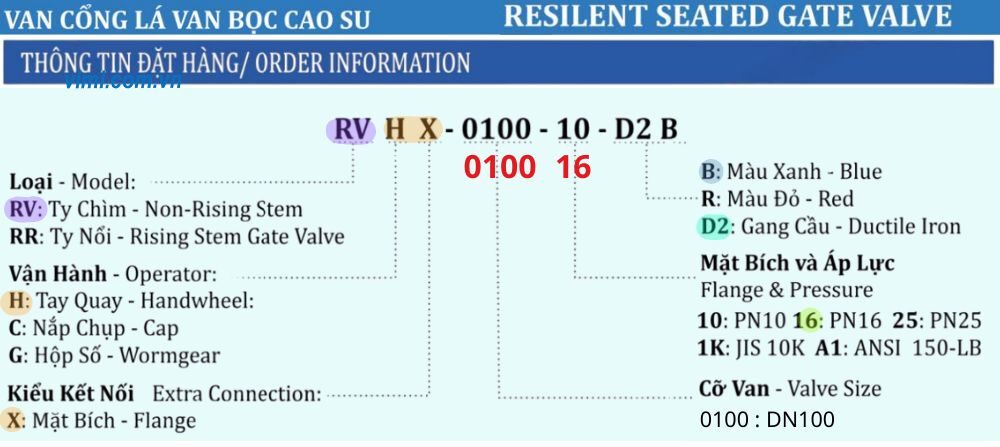

5. Đọc hiểu mã đặt hàng Shinyi RVHX DN100

Để lựa chọn đúng model, người mua nên hiểu cách đọc mã sản phẩm trong catalogue Shinyi

Ví dụ:

RVHX-0100-16-D2 B

Mã sản phẩm được chia thành các nhóm thông tin như sau:

• RVHX: Dòng van cổng ty chìm tay quay Shinyi
• 0100: Kích thước DN100 >> Đọc thêm DN100 là phi bao nhiêu
• 16: Cấp áp lực PN16.
• D2: Ký hiệu cấu hình vật liệu
• B: Màu sơn Epoxy xanh bên ngoài
