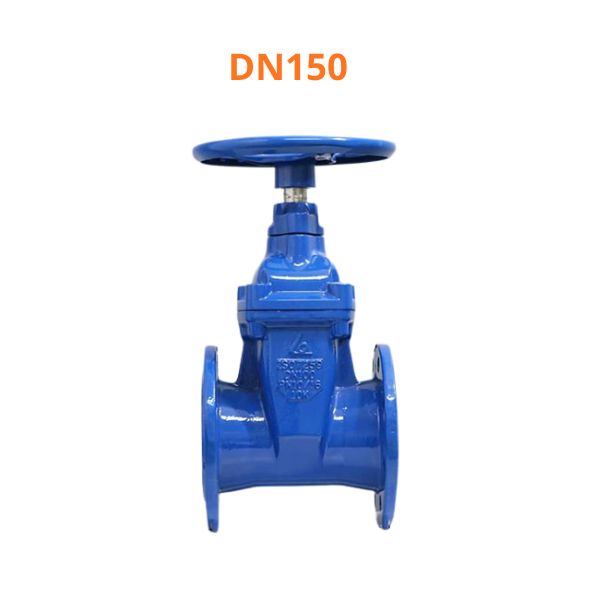

Shinyi GVHX DN150

Van Shinyi GVHX-0150 là model được sử dụng khá phổ biến trong các hệ thống cấp nước nhờ thiết kế ty chìm, vận hành bằng tay quay và khả năng làm việc ổn định trong thời gian dài

1. Shinyi GVHX DN150 thường được lắp ở vị trí nào

Không phải ngẫu nhiên mà Shinyi GVHX DN150 được lựa chọn cho nhiều công trình cấp nước. Một số vị trí lắp đặt phổ biến của van cổng gang model GVHX-0150 là:

• Tuyến ống phân phối nước sạch trong khu dân cư
• Đường ống đầu ra và đầu vào của trạm bơm
• Hệ thống cấp nước trong khu công nghiệp
• Nhà máy xử lý nước sạch
• Các tuyến ống kỹ thuật ngầm dưới lòng đường

Nhờ thiết kế van cổng mặt bích chắc chắn, van Shinyi GVHX DN150 phù hợp với những hệ thống yêu cầu độ ổn định cao và vận hành liên tục.

2. Kiểu vận hành của Shinyi GVHX-0150

Van Shinyi GVHX-0150 sử dụng cơ cấu vận hành bằng vô lăng tay quay đặt phía trên thân van. Khi vận hành van Shinyi GVHX DN150 có thể:

• Quay vô lăng theo chiều mở để nâng lá van lên
• Quay theo chiều ngược lại để hạ lá van xuống
• Dòng chảy được mở hoàn toàn hoặc đóng hoàn toàn
• Không khuyến nghị sử dụng để điều tiết lưu lượng thường xuyên

Đây là kiểu vận hành phổ biến trên các dòng van cổng ty chìm tay quay Shinyi vì dễ sử dụng, ít hỏng hóc và không phụ thuộc nguồn điện hay khí nén.

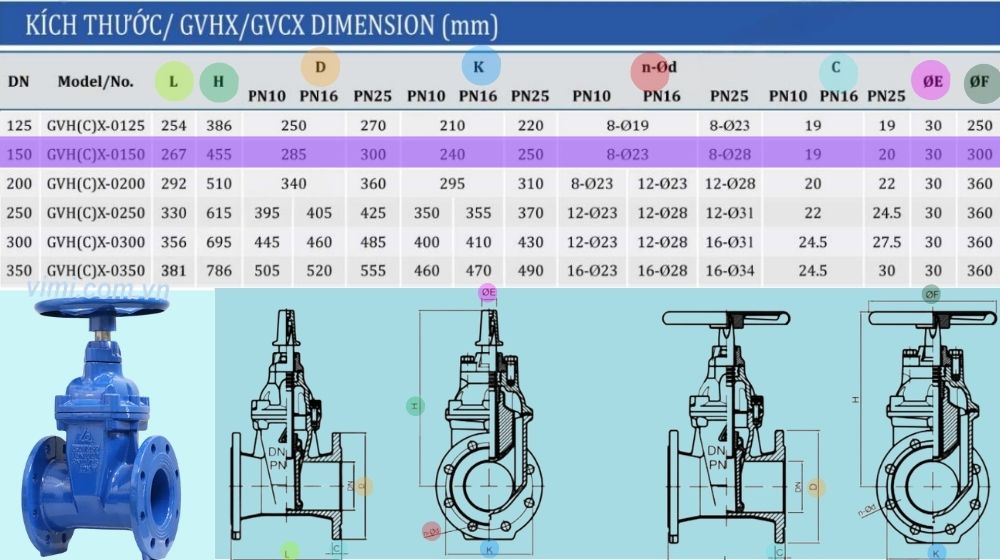

3. Kích thước lắp đặt của Shinyi GVHX DN150

Bên cạnh kiểu vận hành và cấu tạo, kích thước lắp đặt cũng là thông số quan trọng cần kiểm tra trước khi lựa chọn Shinyi GVHX DN150. Việc đối chiếu kích thước catalogue giúp quá trình lắp đặt diễn ra thuận lợi và hạn chế phát sinh khi thi công. Model GVHX-0150 có các thông số chính như sau:

• Kích thước danh nghĩa: DN150 >> Đọc thêm DN150 là phi bao nhiêu
• Chiều dài thân van (L): 210 mm
• Chiều cao tổng thể (H): 440 mm
• Đường kính ngoài mặt bích (D):
  • PN10 ~ PN16: 285 mm
  • PN25: 300 mm
• Đường kính vòng tâm bulong (K):
  • PN10 ~ PN16: 240 mm
  • PN25: 250 mm
• Số lượng lỗ bulong: 8 lỗ
• Đường kính lỗ bulong:
  • PN10 ~ PN16: Ø23 mm
  • PN25: Ø28 mm
• Đường kính tay quay (F): 280 mm

Van ty chìm tay quay dòng Shinyi GVHX DN150 phù hợp lắp đặt trong các buồng van kỹ thuật, hố van ngầm hoặc các tuyến ống mặt đất có không gian vận hành vừa phải

4. Ưu điểm của thiết kế ty chìm trên Shinyi GVHX DN150

Điểm khác biệt lớn nhất giữa Shinyi GVHX DN150 và nhiều dòng van ty nổi nằm ở kết cấu trục vận hành. Ưu điểm của thiết kế van cổng ty chìm gồm:

• Chiều cao van không thay đổi khi đóng mở
• Phù hợp với hố van hoặc buồng van có không gian hạn chế
• Giảm nguy cơ va chạm cơ học với trục van
• Hạn chế bụi bẩn và tác động từ môi trường bên ngoài
• Thuận lợi khi lắp đặt trong hệ thống ngầm

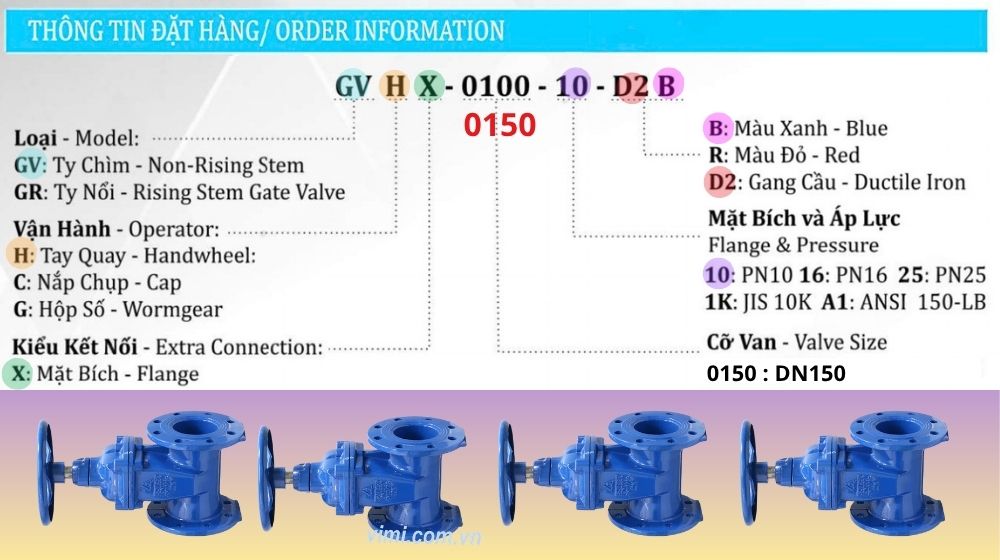

5. Đọc hiểu mã đặt hàng GVHX-0150 chuẩn kỹ thuật

Trong catalogue Shinyi quy định mã đặt hàng của GVHX-0150 theo từng nhóm thông tin riêng biệt. Ví dụ:

GVHX-0150-10-D2 B

Ý nghĩa của mã đặt hàng GVHX-0150 như sau:

• GVHX: Dòng van cổng Shinyi ty chìm tay quay
• 0150: Kích thước DN150 >> Hiểu thêm về DN150 là phi bao nhiêu
• 10: Áp lực làm việc PN10
• D2: Thân van gang cầu >> Đọc thêm gang cầu là gì
• B: Sơn epoxy màu xanh
