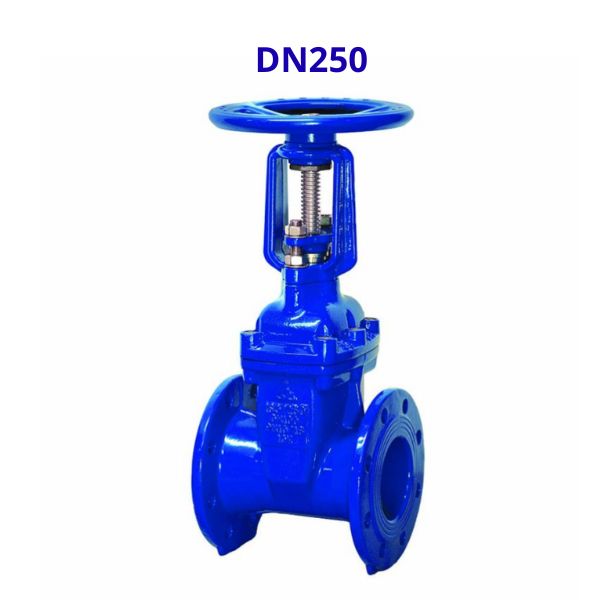

Van cổng shinyi GRHX DN250 là dòng thiết bị chặn nước ty nổi chuyên dụng cho các hệ thống đường ống dẫn lưu chất cỡ trung bình lớn. Sở hữu thiết kế ty nổi tay quay dễ dàng kiểm soát hành trình và cánh đĩa gang bọc cao su EPDM đàn hồi tốt
1. Tổng quan về van cổng Shinyi GRHX DN250
Trong các mạng lưới cấp nước đô thị và hệ thống PCCC quy mô lớn, van cổng ty nổi dòng Shinyi GRHX-0250 là giải pháp đóng ngắt và cách ly sự cố tối ưu. Với thiết kế trục ty nổi bằng thép không gỉ tự động nhô cao khi mở, thiết bị giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van từ khoảng cách xa.
Các đặc tính vận hành nổi bật của van cổng Shinyi model GRHX DN250 là:
- Giám sát trực quan trạng thái van nhanh chóng: Phần trục ren nâng hạ nhô cao hẳn lên trên khi mở van hoàn toàn, hỗ trợ đắc lực cho công tác kiểm tra hệ thống định kỳ
- Ngăn ngừa kẹt ren trục tối đa: Phần ren trục nâng hạ được bố trí hoàn toàn bên ngoài nắp van nên không tiếp xúc trực tiếp với nguồn nước bên trong đường ống, bảo vệ ren khỏi ăn mòn và rỉ sét
- Bảo dưỡng trục van thuận tiện: Kỹ sư cơ điện có thể tra dầu mỡ bôi trơn trực tiếp lên ren ty hở ngay tại hiện trường thi công mà không cần tháo rỡ chi tiết van
- Khả năng làm kín tuyệt đối: Lá đĩa van chặn bằng gang cầu bọc kín cao su lưu hóa EPDM nén khít chặt chẽ vào lòng van đúc, loại bỏ hoàn toàn các khe hở rò rỉ

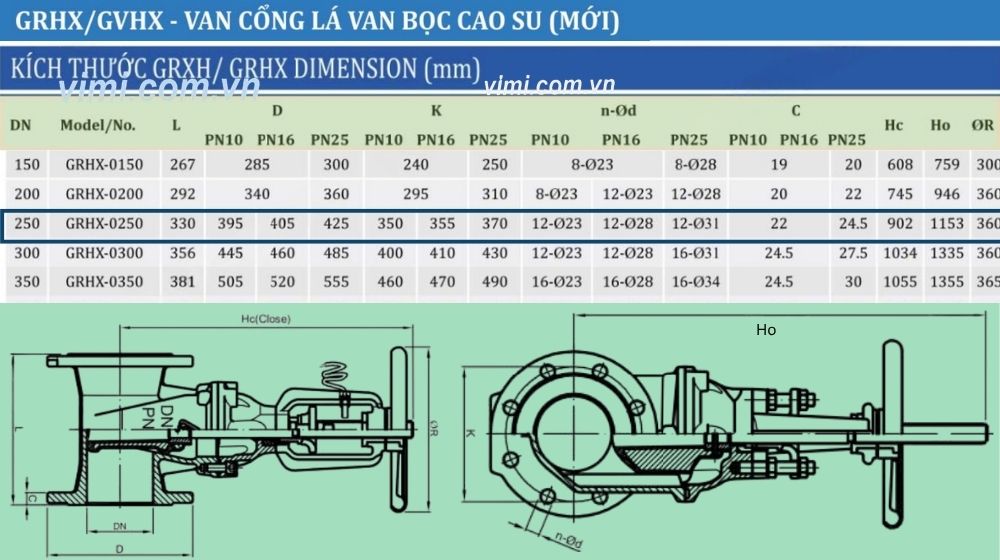

2. Kích thước chi tiết của Shinyi GRHX DN250
Trước khi đặt mua, người dùng nên kiểm tra kích thước lắp đặt để bảo đảm phù hợp với không gian thi công và hệ thống đường ống hiện hữu. Theo catalogue Shinyi, model GRHX-0250 có các kích thước chính:
- Kích thước danh nghĩa: DN250
- Chiều dài thân van (L): 330 mm
- Chiều cao thân van khi đóng (Hc): 902 mm
- Chiều cao tổng thể khi mở hoàn toàn (Ho): 1153 mm
- Đường kính tay quay: 360 mm
Ngoài ra, van cổng gang dòng GRHX DN250 được sản xuất theo nhiều tiêu chuẩn mặt bích khác nhau để phù hợp với yêu cầu của từng công trình
3. Vì sao van Shinyi GRHX DN250 có độ bền cao
Độ bền là một trong những tiêu chí được các đơn vị thi công và chủ đầu tư đặc biệt quan tâm khi lựa chọn van cho hệ thống cấp nước hoặc PCCC. Mỗi bộ phận cấu tạo nên Shinyi GRHX DN250 đều được đúc và gia công tỉ mỉ từ những nhóm vật liệu chịu áp lực và chống ăn mòn hóa học cao.
Một số vật liệu chính được sử dụng trên van GRHX-0250 gồm:
- Thân van và nắp van được chế tạo từ gang cầu ASTM A536 hoặc EN GJS 500-7, mang lại khả năng chịu áp lực và chịu va đập tốt hơn so với gang xám thông thường
- Lá van sử dụng lõi gang cầu bọc kín cao su EPDM. Thiết kế này giúp tăng độ kín khi đóng van, đồng thời hạn chế tình trạng rò rỉ trong quá trình vận hành
- Trục van được sản xuất từ inox AISI 410 hoặc AISI 304 có khả năng chống ăn mòn và duy trì độ ổn định khi làm việc trong môi trường nước
- Đai ốc truyền động được chế tạo từ đồng Bronze ASTM C51900 hoặc ASTM C83600, hỗ trợ quá trình đóng mở nhẹ nhàng và giảm mài mòn tại vị trí ren truyền động
4. Ứng dụng thực tiễn của Shinyi GRHX-0250
Sở hữu nhiều ưu điểm kỹ thuật vượt trội, van cổng mặt bích model GRHX-0250 của thương hiệu Shinyi luôn là lựa chọn hàng đầu của các nhà thầu cơ điện và các chủ đầu tư dự án nước sạch, PCCC.
- Bảo vệ ren ty van khỏi xói mòn: Cơ cấu ren nâng hạ nằm hoàn toàn bên ngoài lòng van, không tiếp xúc nguồn nước giúp trục van không bị bám cặn rác
- Không gây sụt giảm áp lực dòng chảy: Khi mở van hết hành trình, đĩa van bọc cao su được rút hoàn toàn lên phía trên nắp van
- Hạ tầng nước sạch và trạm bơm: Van sơn màu xanh lắp đặt tại các đường ống dẫn nước sạch của nhà máy xử lý nước sạch đô thị
- Hệ thống chữa cháy chuyên nghiệp: Van sơn màu đỏ được lắp đặt tại phòng bơm phòng cháy chữa cháy, trục ống chính cung cấp nước chữa cháy của các tòa nhà chung cư cao tầng

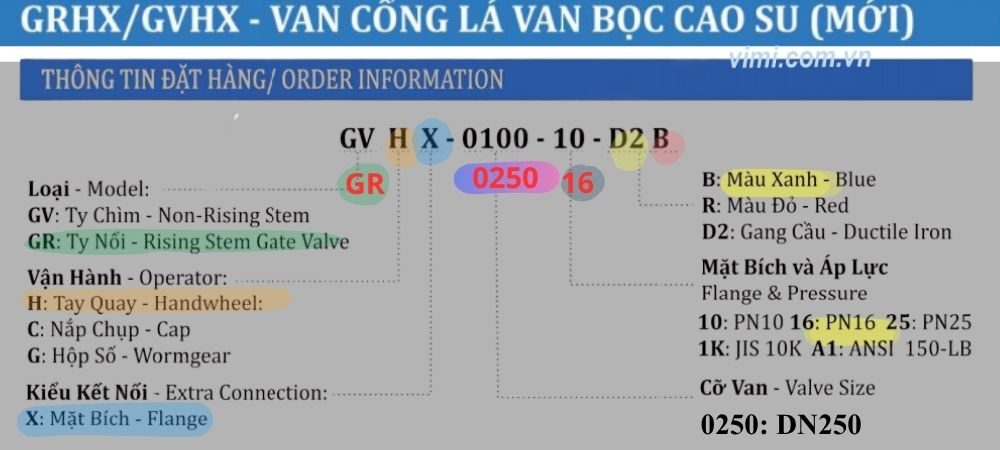

5. Đọc hiểu mã đặt hàng van cổng Shinyi GRHX-0250
Quy chuẩn đặt hàng chính xác của nhà sản xuất Shinyi hỗ trợ tối đa cho phòng vật tư dự án tránh các sai sót không mong muốn về kích cỡ hay cấp áp suất chịu tải của van.
- Cấu trúc chuỗi mã sản phẩm: Mã đặt hàng bao gồm ký hiệu dòng van, kích cỡ DN danh nghĩa, chuẩn kết nối bích và màu sắc sơn phủ bảo vệ
- Ký hiệu loại van (GRHX): GR đại diện cho kiểu (rising gate valve), H biểu thị cơ cấu vận hành tay quay vô lăng, X là kết nối mặt bích
- Kích thước danh nghĩa (0250): Mã số 0250 tương ứng với kích cỡ van đường ống DN250 (phù hợp lắp đặt cho ống dẫn phi 273)
- Cấp áp lực làm việc (10 hoặc 16):
- Vật liệu đúc thân (D2): Ký tự biểu thị vật liệu gang cầu (Ductile Iron)
- Mã màu sơn tĩnh điện Epoxy (B hoặc R): Chữ B là sơn màu xanh (Blue – nước sạch) và chữ R là sơn màu đỏ (Red – phòng cháy chữa cháy)
