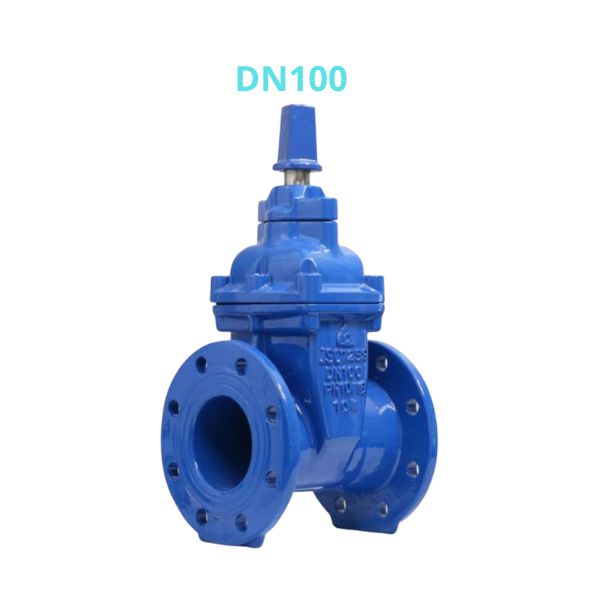

Shinyi GVCX DN100

Shinyi GVCX-0100 là model van cổng ty chìm nắp chụp được sử dụng phổ biến trên các tuyến ống phân phối nước sạch. Trước khi đưa vào lắp đặt, người dùng cần kiểm tra các thông số về kích thước, áp lực làm việc, tiêu chuẩn kết nối và điều kiện vận hành thực tế. Dưới dây là 5 thông tin người dùng không nên bỏ qua trước khi đưa vào triển khai dự án

1. Đặc điểm nổi bật của Shinyi GVCX DN100

Trong các hệ thống cấp nước hiện nay, DN100 là một trong những kích thước được sử dụng rộng rãi nhờ khả năng cân bằng giữa lưu lượng vận chuyển và chi phí đầu tư. Chính vì vậy, Shinyi GVCX DN100 thường xuất hiện trên các tuyến ống phân phối trong khu dân cư, nhà máy và công trình hạ tầng kỹ thuật

Một số đặc điểm nổi bật của GVCX DN100 gồm:

• Thuộc nhóm van cổng mặt bích dùng cho hệ thống cấp nước
• Hoạt động theo nguyên lý non rising gate valve
• Thiết kế phù hợp với hệ thống chôn ngầm và ngoài trời
• Vận hành bằng nắp chụp, hạn chế tác động không mong muốn từ bên ngoài
• Kết nối tiêu chuẩn BS, DIN, JIS và ANSI

Về cấu tạo, đây là dòng van cổng ty chìm sử dụng thân van bằng gang cầu và lá van bọc cao su EPDM, giúp tăng độ kín và kéo dài tuổi thọ vận hành.

2. Kích thước lắp đặt của Shinyi GVCX-0100

Theo catalogue Shinyi, van cổng gang model GVCX-0100 có các kích thước cơ bản như sau:

• Kích thước danh nghĩa: DN100 (Đọc thêm: DN100 là phi bao nhiêu)
• Chiều dài thân van (L): 229 mm
• Chiều cao tổng thể (H): 386 mm
• Kích thước mặt bích (D): 220 ~ 235 mm
• Đường kính vòng tâm bulong (K): 180 ~ 190 mm
• Chiều dày mặt bích (C): 19 mm

Các kích thước này giúp van cổng tay quay model GVCX-0100 dễ dàng lắp đặt với nhiều hệ thống đường ống tiêu chuẩn hiện nay

3. Những hệ thống thường sử dụng GVCX-0100

DN100 là một trong những kích thước được sử dụng phổ biến trong mạng lưới cấp nước nhờ khả năng cân bằng giữa lưu lượng và chi phí đầu tư. Một số hệ thống thường sử dụng GVCX-0100 gồm:

• Hệ thống cấp nước sinh hoạt cho khu dân cư
• Nhà máy xử lý nước sạch
• Hệ thống cấp nước khu công nghiệp
• Trạm bơm và bể chứa trung gian
• Tuyến ống phân phối của các công trình hạ tầng kỹ thuật

4. Các lưu ý khi lắp đặt Shinyi GVCX-0100

Để van hoạt động ổn định và kéo dài tuổi thọ sử dụng, người dùng cần lưu ý một số điểm quan trọng trong quá trình lắp đặt:

• Kiểm tra tiêu chuẩn mặt bích của đường ống trước khi lắp đặt.
• Xiết bulong theo hình đối xứng để đảm bảo độ kín.
• Chừa khoảng không gian phù hợp cho khóa chữ T vận hành.
• Thử kín hệ thống trước khi đưa vào sử dụng.
• Kiểm tra cấp áp lực làm việc PN10 hoặc PN16 (Đọc thêm: PN10 là gì)

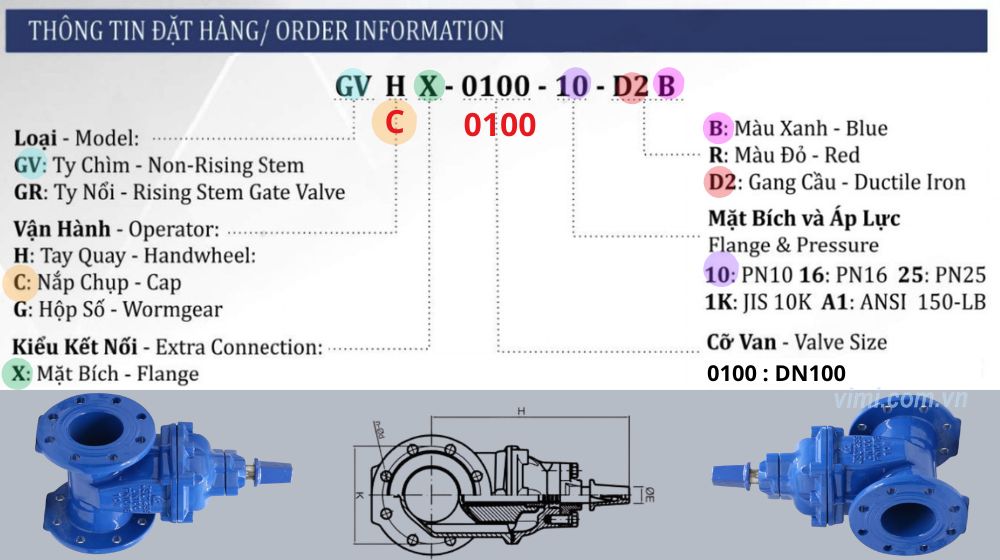

5. Đọc hiểu mã Shinyi GVCX-0100

Để lựa chọn đúng van Shinyi GVCX DN100, người mua nên hiểu ý nghĩa của từng ký tự trên mã đặt hàng. Ví dụ:

GVCX-0100-16-D2B

Khi đọc model này, người dùng có thể kiểm tra nhanh theo các bước sau:

• Kiểm tra loại van
  • GVCX: Dòng van cổng ty chìm nắp chụp mặt bích
  • GVHX: Dòng van cổng tay quay
• Kiểm tra kích thước
  • 0100: Tương ứng kích thước DN100.
  • Đây là cỡ van thường dùng cho tuyến ống phân phối và hệ thống cấp nước công nghiệp
• Kiểm tra áp lực làm việc
  • 16: Van làm việc ở cấp áp lực PN16 (Đọc thêm: PN16 là gì)
  • Người dùng cần đối chiếu với áp lực thiết kế của hệ thống trước khi lựa chọn
• Kiểm tra vật liệu thân van
  • D2: Thân van được chế tạo từ gang cầu theo tiêu chuẩn ASTM A536 hoặc EN GJS 500-7
  • Vật liệu này có khả năng chịu áp lực và chống va đập tốt
• B: Ký hiệu màu sơn Epoxy xanh dùng cho hệ thống nước sạch
