Trong thi công hệ thống đường ống, việc lựa chọn bích thép đặc (bích mù) chất lượng là yếu tố then chốt để đảm bảo tính kín thít và an toàn tuyệt đối khi vận hành. Với kinh nghiệm nhiều năm phân phối thiết bị vật tư ngành nước và khí, chúng tôi hiểu rõ tầm quan trọng của từng thông số kỹ thuật.
1. Bích thép đặc là gì?
Trong giới kỹ thuật chúng tôi thường gọi đây là mặt bích mù ( với tên tiếng Anh là Blind Flange). Khác với các loại bích rỗng có lỗ ở giữa để lưu chất đi qua, bích thép đặc là một tấm thép tròn có các lỗ bu lông xung quanh nhưng phần tâm hoàn toàn kín.
- Vật liệu: Chế tạo từ thép
- Cấu tạo: Một tấm thép nguyên khối được gia công bề mặt phẳng hoặc có gờ, đục lỗ bu lông theo các tiêu chuẩn kỹ thuật nhất định
- Chức năng: Dùng để bịt kín đầu ống, ngăn chặn dòng chảy một cách tạm thời hoặc vĩnh viễn tại các vị trí chờ của hệ thống
- Vai trò kỹ thuật: Cho phép người vận hành dễ dàng tháo rời để kiểm tra, vệ sinh bên trong đường ống hoặc mở rộng hệ thống sau này mà không cần cắt bỏ mối hàn
2. Các chủng loại bích thép đặc thường gặp
Mặt bích thép đặc được phân ra nhiều loại khác nhau cho khả năng kết nối đa dạng. Người ta phân loại dòng mặt bích thép này dựa trên các yếu tố như hình dạng, kiểu kết nối và lớp mạ bảo vệ bích
- Bích thép đặc mạ kẽm điện phân: Bề mặt được phủ lớp kẽm mỏng
- Có màu sáng bạc
- Phù hợp cho hệ thống phòng cháy chữa cháy hoặc nước sạch trong nhà.
- Bích thép đặc mạ kẽm nhúng nóng: Lớp kẽm dày
- Ăn sâu vào bề mặt thép
- Chịu được môi trường khắc nghiệt như nước mặn, khí ẩm ngoài trời.
- Bích thép đặc mặt phẳng (FF – Flat Face): Toàn bộ bề mặt bích phẳng
- Thường dùng cho hệ thống áp suất thấp hoặc
- Khi kết nối với các thiết bị bằng gang.
- Bích thép đặc mặt lồi (RF – Raised Face): Có một vòng gờ cao lên ở giữa tâm
- Giúp tập trung lực ép lên gioăng (gasket)
- Đảm bảo độ kín thít cực cao cho các hệ thống áp suất lớn.
3. Các tiêu chuẩn mặt bích thép đặc
Mặt bích được sản xuất theo các tiêu chuẩn khác nhau, theo đó sẽ có quy cách về kích thước, mác vật liệu, áp lực – nhiệt độ giới hạn, hay phạm vi ứng dụng khác nhau.Tại Việt Nam, các hệ hệ thống đường ống, theo nhiều chuẩn quốc tế và kỹ thuật khác nhau nên bích thép đặc cũng theo các tiêu chuẩn đó, phổ biến là
- Tiêu chuẩn JIS: Đây là tiêu chuẩn công nghiệp của Nhật bản
- Phổ biến nhất là JIS 5K, 10K, 16K, 20K.
- Thường dùng trong các nhà máy của Nhật, Hàn Quốc và các hệ thống dân dụng tại Việt Nam.
- Tiêu chuẩn DIN: Thường áp dụng trên các dự án chủ đầu tư từ Đức hoặc châu Âu
- Các cấp áp suất thường gặp như PN6, PN10, PN16, PN25, PN40.
- Dòng bích thép đặc này đòi hỏi độ chính xác về kích thước và chất liệu thép rất cao.
- Tiêu chuẩn ANSI/ASME (Mỹ):
- Phổ biến trong ngành dầu khí, hóa chất
- Các cấp Class 150, Class 300, Class 600…
- Tiêu chuẩn BS (Anh):
- Thường dùng cho các công trình hạ tầng nước
- Phổ biến với các dòng Table D, Table E hoặc BS 4504.
Đây là phần quan trọng nhất mà người mua hàng và kỹ sư cần lưu ý. Nếu chọn sai tiêu chuẩn, bu lông sẽ không khớp và không thể lắp đặt được.

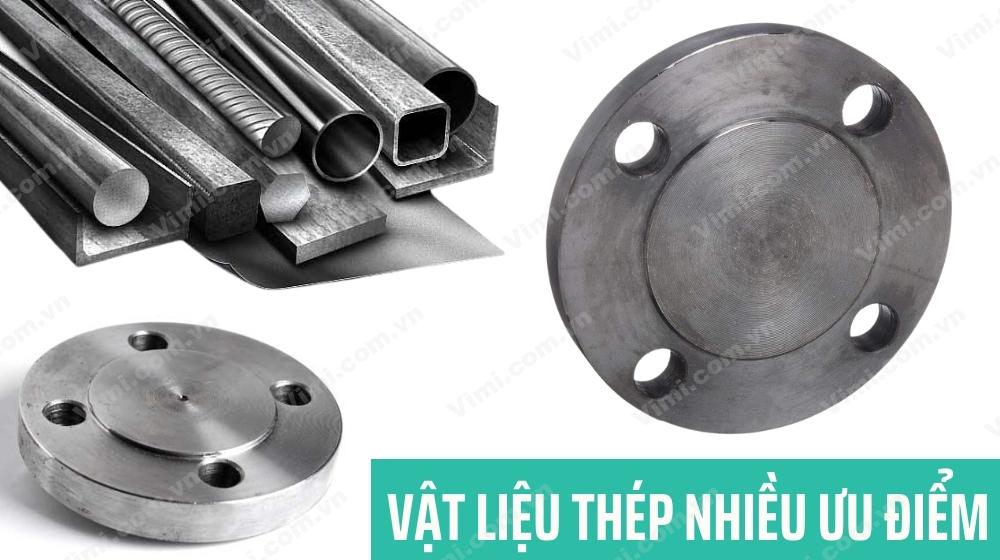

4. Ưu điểm vật liệu thép trong sản xuất bích thép đặc
Mặt bích thép đặc được sử dụng vật liệu chế tạo là thép. Đây là loại vật liệu rất phổ biến trên thị trường, do đặc tính vật liệu được ứng dụng rộng rãi và nhiều ưu điểm.
Song, tại sao các nhà thầu lại ưu tiên sử dụng bích thép đặc thay vì hàn kín đầu ống bằng nắp bịt? Dưới đây là những lý do mang tính thực chiến mà bạn cần biết:
- Tính linh động cao: Dễ dàng tháo lắp bằng bu lông, giúp việc bảo trì hoặc vệ sinh đường ống trở nên cực kỳ đơn giản và nhanh chóng.
- Chịu áp lực cực tốt: Với cấu tạo nguyên khối, bích mù có khả năng chịu đựng áp lực va đập của dòng lưu chất tốt hơn hẳn các loại nắp bịt thông thường.
- Khả năng mở rộng: Khi cần nối dài thêm đường ống, bạn chỉ cần tháo bích đặc ra và lắp bích rỗng vào là xong, không cần tác động nhiệt hay cắt gọt ống.
- Đa dạng kích thước: Sản phẩm có đầy đủ từ cỡ nhỏ (DN15) cho đến các loại siêu lớn (DN1000, DN2000) phục vụ mọi quy mô công trình.

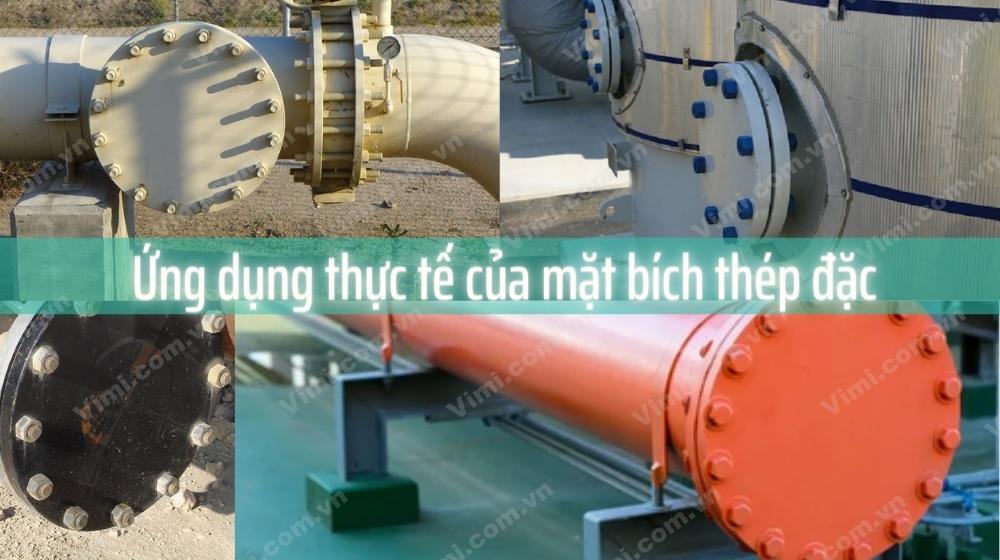

5. Ứng dụng thực tế mặt bích thép đặc
Trong thực tế thi công, chúng ta sẽ thấy bích thép đặc xuất hiện ở hầu hết các vị trí trọng yếu của một hệ thống cơ điện (MEP) hoặc hạ tầng:
- Kết thúc đường ống: Dùng để bịt đầu chờ ở cuối các trục đường ống chính trong tòa nhà hoặc nhà máy
- Cách ly thiết bị: Lắp đặt trước các cụm van hoặc máy bơm để cô lập thiết bị khi cần sửa chữa mà không phải xả hết nước trong toàn bộ hệ thống
- Thử áp đường ống: Đây là phụ kiện không thể thiếu trong quá trình kiểm tra áp lực nghiệm thu công trình để đảm bảo đường ống không bị rò rỉ
- Môi trường sử dụng: Nước sạch, nước thải, hệ thống hơi nóng (steam), khí nén, dầu khí và các dây chuyền sản xuất thực phẩm, đồ uống
6. Mua sản phẩm bích thép đặc ở đâu
Hiểu được áp lực về tiến độ của các nhà thầu, chúng tôi luôn duy trì lượng tồn kho lớn tại các trung tâm kinh tế trọng điểm như Hà Nội, Đà Nẵng và Bình Dương.
- Hàng sẵn kho: Đầy đủ các kích thước phổ thông theo tiêu chuẩn JIS 10K, PN16, Class 150
- Chất lượng đảm bảo: Tất cả sản phẩm đều có đầy đủ chứng chỉ CO/CQ (chứng nhận xuất xứ và chất lượng), đảm bảo thông qua các bước kiểm duyệt khắt khe nhất của chủ đầu tư
- Dịch vụ hỗ trợ: Chúng tôi hỗ trợ tư vấn kỹ thuật miễn phí, giúp bạn chọn đúng loại vật liệu và tiêu chuẩn để tránh lãng phí ngân sách
- Giao hàng nhanh: Hệ thống logisitics chuyên nghiệp, cam kết giao hàng tận chân công trình trên toàn quốc để không làm gián đoạn việc thi công của anh em thợ
