Các loại đồng hồ đo lưu lượng

Tìm hiểu về các loại đồng hồ lưu lượng? Để phục vụ cho đời sống hàng ngày cũng như đảm bảo mọi khâu vận hành của nhà máy đều được tính toán một cách chính xác nhất. Các thiết bị hỗ trợ đo lưu lượng là rất cần thiết. Để mọi người có thể hiểu rõ hơn trong đề tài này, hãy cùng Vimi chúng tôi đi vào tìm hiểu nhé.

1 Đồng hồ đo lưu lượng là gì

Và để tìm hiểu sâu hơn về các loại đồng hồ lưu lượng, quý vị hãy cùng chúng tôi đi tìm hiểu về đồng hồ đo lưu lượng là gì?

Nói một cách dễ hiểu thì đồng hồ đo lưu lượng là một thiết bị dùng để đo thể tích hoặc khối lượng của chất khí hoặc chất lỏng. Hay cụ thể hơn là một công cụ được sử dụng để đo tốc độ dòng chảy tuyến tính, phi tuyến, khối lượng hoặc thể tích của chất lỏng hoặc chất khí.

Ngoài ra, sản phẩm này còn được gọi bằng nhiều tên khác nhau như: lưu lượng kế, chỉ thị lưu lượng, đồng hồ đo chất lỏng, cảm biến tốc độ dòng chảy,… tùy vào từng nơi, từng địa điểm và đặc tính sử dụng.

Được sử dụng như một thiết bị giúp người dùng giám sát hoặc kiểm soát lưu lượng một cách chính xác nhất. Sả phẩm được sử dụng tại rất nhiều hệ thống khác nhau. Ví dụ như ứng dụng trong một số ngành công nghiệp yêu cầu tính toán chính xác về số lượng: phát triển van servo chính xác cho ngành hàng không vũ trụ, hay đo lưu lượng nước đến vườn nho có thể chỉ yêu cầu độ chính xác của phép đo từ 5% đến 10%, ….

Đồng hồ đo lưu lượng được thiết kế với nhiều chủng loại khác nhau để ứng dụng cho những môi chất khác nhau ví dụ như: Đồng hồ đo lưu lượng nước thải cho môi trường nước thải, đồng hồ đo lưu lượng nước lạnh cho môi trường nước có nhiệt độ thấp

2 Các loại đồng hồ lưu lượng – chia làm 2 loại chính

Chúng ta bắt đầu đi vào chủ đề chính, tìm hiểu về các loại đồng hồ lưu lượng. Đối với thiết bị đo lưu lượng nói chung thì được phân ra làm hai loại chính, đo lưu lượng khí (hơi) và chất lỏng (nước,…) Ngoài ra, tương ứng với từng loại được chia ra làm nhiều kiểu khác nhau dựa theo công dụng. Đặc biệt là đồng hồ đo lưu lượng chất lỏng có 5 loại phổ biến: chênh lệch áp suất, vận tốc, dịch chuyển tích cực, lưu lượng khối lượng và Open Channel.

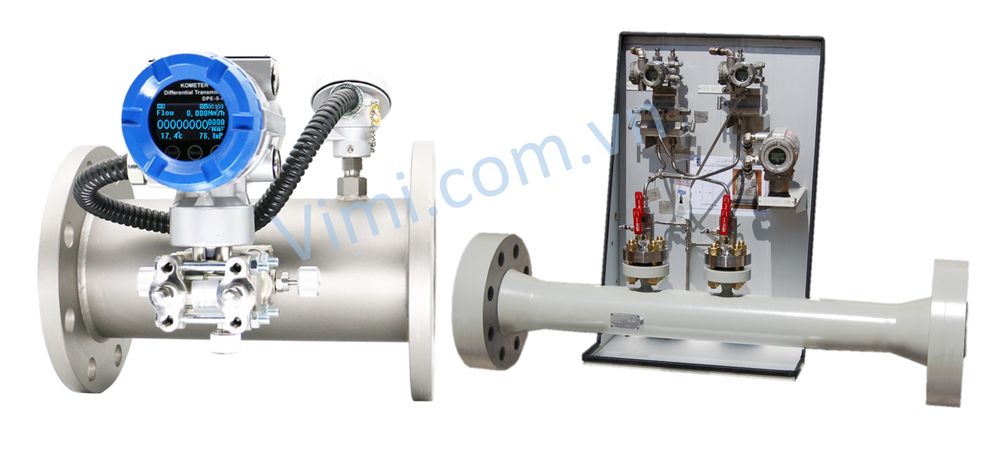

➀ Đồng hồ đo lưu lượng chênh lệch áp suất – Differential Pressure Flow Meters

Thiết bị này cho người sử dụng biết khi tốc độ của dòng chất lỏng tăng áp suất của nó sẽ giảm. Chúng báo cáo sự khác biệt giữa phép đo chính và phép đo thứ cấp, trong đó phép đo đầu tiên gây ra sự thay đổi động năng bằng cách hướng không khí qua một lỗ trên đồng hồ đo lưu lượng được đo bởi phần tử thứ hai.

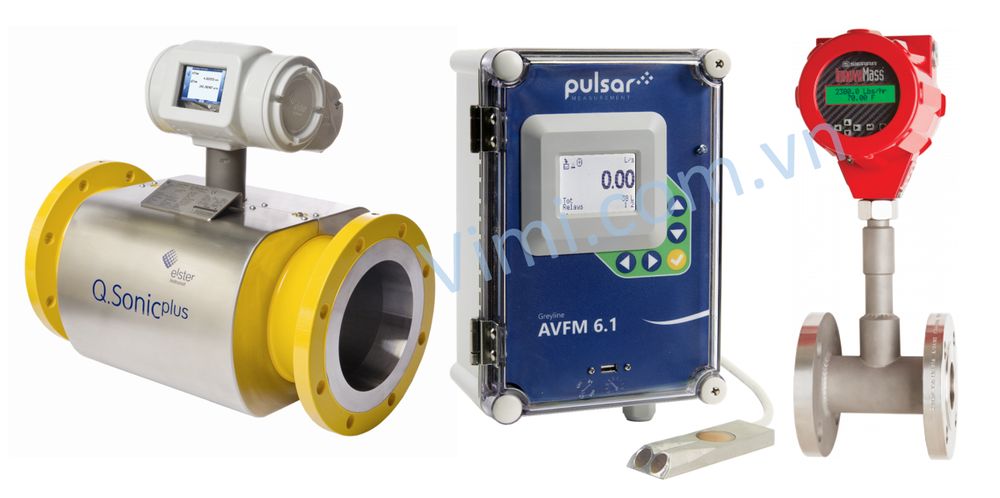

➁ Đồng hồ đo lưu lượng vận tốc – Velocity Flow Meter

Giúp người sử dụng tính toán tốc độ dòng chảy.  tạo ra kết quả đọc bằng cách đo độ sâu và vận tốc không khí trung bình của dòng chảy cho phép các kỹ sư duy trì dòng chảy cần thiết trong suốt dòng chảy.

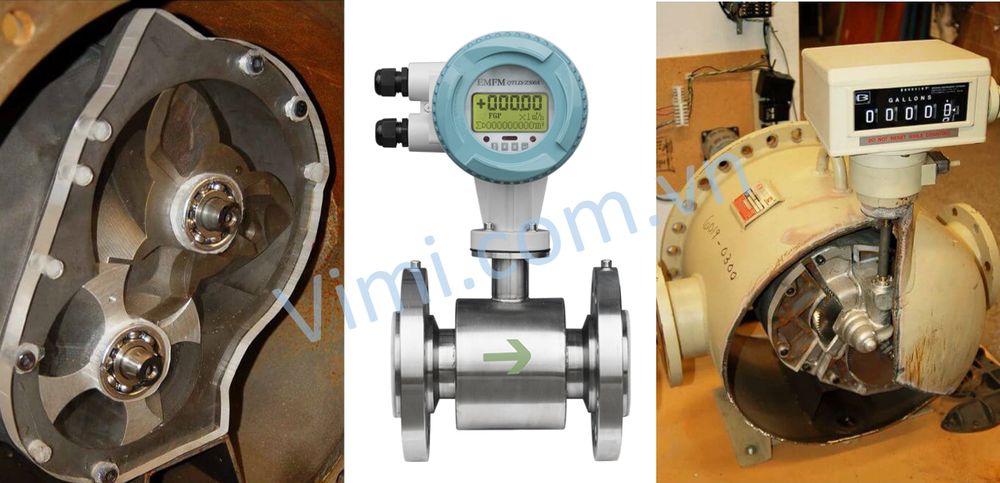

➂ Đồng hồ đo lưu lượng dịch chuyển dương – Positive Displacement Flow Meter

Thiết bị này còn được gọi là đồng hồ lưu lượng PD, đo lưu lượng chất lỏng nhớt bằng cách sử dụng rôto làm cảm biến.

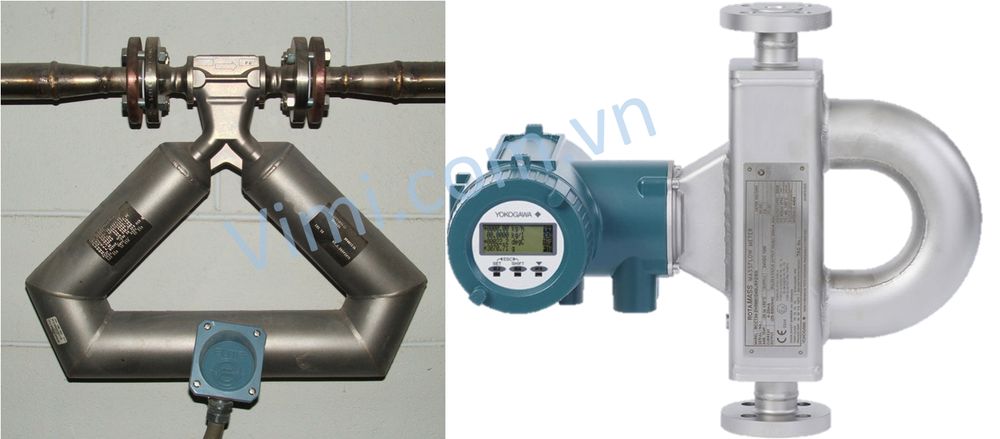

➃ Đồng hồ đo lưu lượng khối lượng – Mass Flow Meters

Được dùng để đo tốc độ dòng thể tích bằng cách chia tốc độ dòng khối cho khối lượng riêng của chất lỏng.

Tìm hiểu thêm đồng hồ nước là gì?

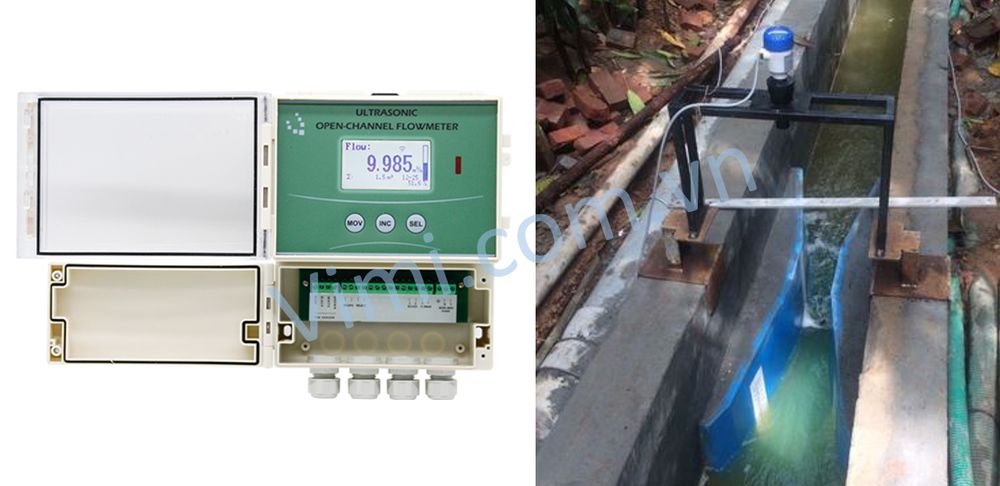

➄ Open Channel Flow Meters

Sản phẩm này giúp kiểm tra độ cao của chất lỏng và được sử dụng với các dòng chảy tiếp xúc với không khí ngoài trời.

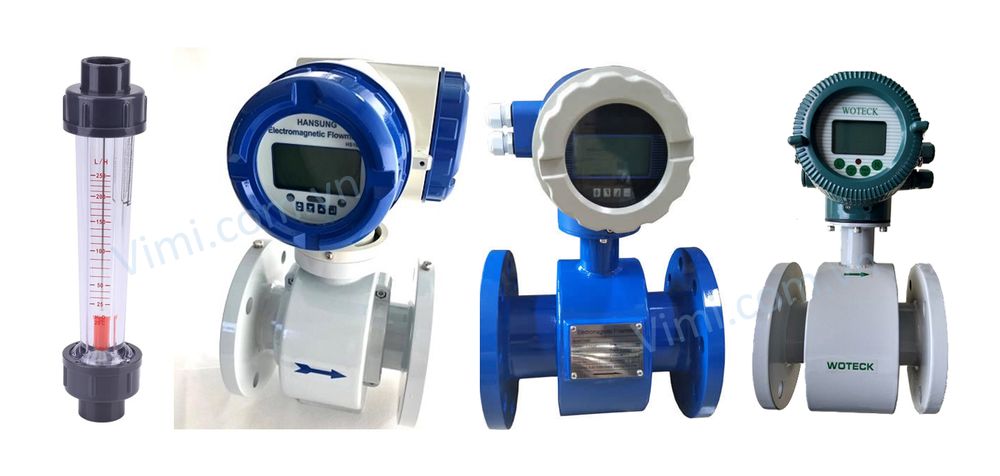

➅ Các loại đồng hồ lưu lượng khác

• Đồng hồ đo lưu lượng nước: đo thể tích của bùn, nước hoặc chất lỏng đường ống kín khác. Tốc độ dòng chảy được đo bằng mét khối hoặc lít.
• Đồng hồ đo lưu lượng nhiên liệu: đo lượng chất lỏng được chuyển. Chúng có màn hình trực quan kỹ thuật số hoặc cơ học cho phép người dùng biết lượng nhiên liệu đã được chuyển trong một giao dịch.
• …..

3 Ưu điểm hay công dụng tương ứng các loại đồng hồ lưu lượng

Dựa trên đặc tính của hệ thống hay môi trường sử dụng, chúng ta sẽ lựa chọn các loại đồng hồ lưu lượng khác nhau để sử dụng. Và cũng xét theo vấn đề đó, mỗi thiết bị đều mang một ưu điểm nổi bật khác nhau. Ví dụ như:

➀ Đồng hồ đo lưu lượng chênh lệch áp suất – Differential Pressure Flow Meters

• Chúng rất dễ chế tạo, không có bộ phận chuyển động
• Hiệu suất của họ được hiểu rõ
• Chúng rẻ – đặc biệt là trong các đường ống lớn hơn khi so sánh với các máy đo khác
• Chúng có thể được sử dụng theo bất kỳ hướng nào
• Chúng có thể được sử dụng cho hầu hết các chất khí và chất lỏng
• Một số loại không yêu cầu hiệu chuẩn cho các ứng dụng nhất định

➁ Đồng hồ đo lưu lượng vận tốc – Velocity Flow Meter

• Độ chính xác thích hợp
• Giảm áp suất thấp
• Bảo trì và cài đặt thực sự dễ dàng
• Nó có thể được sử dụng với một loạt các tốc độ dòng chảy
• Trả lời nhanh

➂ Đồng hồ đo lưu lượng dịch chuyển dương – Positive Displacement Flow Meter

• Mức độ chính xác cao (0,5% theo tiêu chuẩn) mức độ chính xác cao hơn có sẵn theo yêu cầu
• Khả năng xử lý một loạt các độ nhớt chất lỏng <1 cP -> 500000 cP
• Mức độ bảo trì thấp
• Khả năng áp suất cao
• Phiên bản điện tử và cơ học có sẵn
• Phụ tùng thay thế sẵn có

➃ Đồng hồ đo lưu lượng khối lượng – Mass Flow Meters

• Đo lưu lượng khối lượng khí trực tiếp
• Không cần bù áp suất và nhiệt độ
• Giảm áp suất rất thấp
• Độ chính xác đo cao
• Nhịp lớn
• Không có bộ phận chuyển động
• Kết cấu chắc chắn
• Thời gian phản hồi ngắn
• Dễ dàng tiệt trùng

➄ Open Channel Flow Meters

• Nó có thể điều chỉnh dòng chảy trong các kênh
• Nó có thể hoạt động như một đập tràn khẩn cấp để điều tiết dòng chảy trên cao
• Nó sẽ kiểm soát dòng chảy qua một cống không ngập nước hoạt động dưới sự kiểm soát đầu vào
