ITAP 216| VIENNA BALL VALVE, STANDARD FLOW

Itap 216 là một trong những van bi Itap tay bướm ren trong, lắp đặt phổ biến trong các hệ thống nước dân sinh, hệ thống điều hòa và cả hệ thống khí nén của các nhà máy công nghiệp

1. Thông tin cơ bản của Itap 216

Các thông số chính của van

• Kiểu kết nối: Ren trong hoặc ren ngoài
• Tay bướm: Nhôm bọc nhựa
• Thân: Đồng mạ nikel
• Nhiệt độ: -20°C ~ 150°C
• Ren: ISO 228 (tương đương DIN EN ISO 228 và BS EN ISO 228)

2. Kích cỡ và áp suất

Itap 216 có kích thước từ DN8 ~ DN100 và áp suất giới hạn theo kích cỡ van như dưới đây

• 1/4″ (DN8) ~ 3/8″ (DN 10): 50bar/725psi
• 1/2″ (DN 15) ~ 1″ (DN25): 30bar/435psi

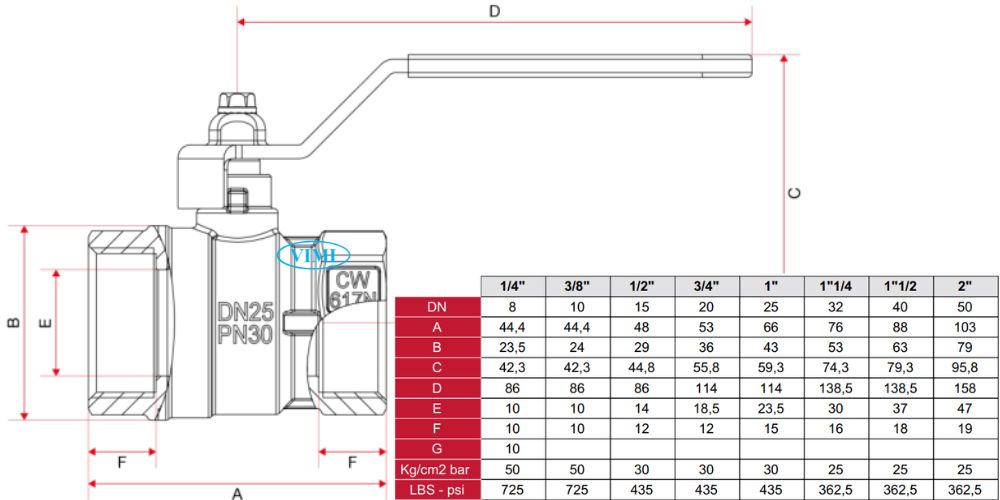

3. Bản vẽ Itap 216

Van được thiết kế in vật liệu CW617N, áp suất PN30 hoặc áp suất khác theo kích cỡ và “made in Italy” trên thân van. Kích thước đường bao ngoài của van như dưới đây

4. Vật liệu chế tạo

Itap 216 có cấu tạo giống các chủng loại van bi ren thông thường, với vật liệu chế tạo chính như ảnh đính kèm

• Thân van: Đồng – Theo mác và tiêu chuẩn (CW614N EN 12164)
• Seat: PTFE
• Gioăng: NBR và VITON

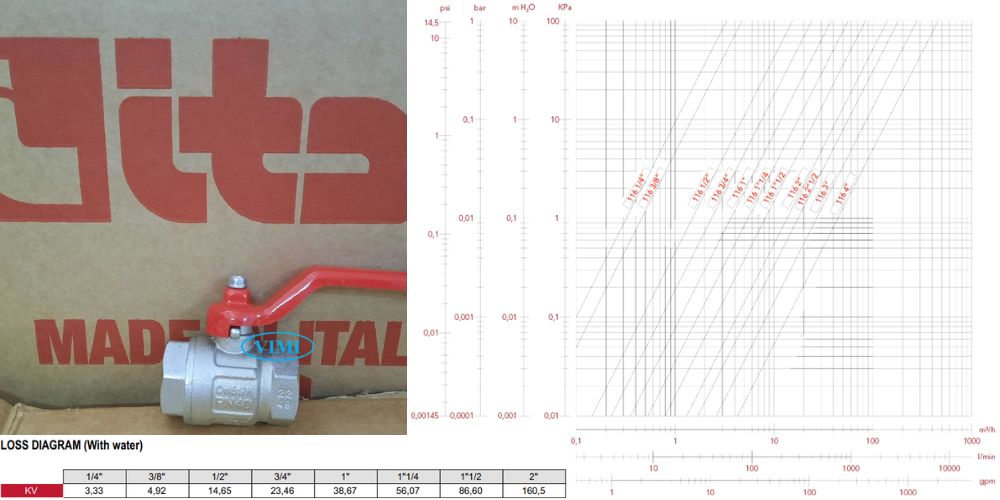

5. Biểu đồ giảm áp suất

Itap 216 có biểu đồ giảm áp suất được nhà sản xuất công bố

• Biểu đồ áp suất được thể hiện theo các đơn vị PSI, BAR, mH2O và KPa
• Áp suất van tăng khi lưu lượng tăng

6. Biểu đồ áp suất và nhiệt độ của van

Nhiệt độ môi chất càng tăng thì giới hạn chịu áp của Itap 216 càng giảm, van sẽ bắt đầu giảm áp suất giới hạn ở mức 90^oC ~ 100^oC
