Itap 143 | EUROPRESS PRESSURE REDUCING VALVE

Itap 143 là một trong hai model của van giảm áp Itap với điểm khác biệt là dải kích thước rộng từ DN15 ~ DN100 và giới hạn áp suất đầu vào ở mức cao lên tới 25bar. Van được sử dụng phổ biến tại Việt Nam bởi nhiều ưu điểm và luôn sẵn hàng

1. Thông số kỹ thuật cơ bản

• Thương hiệu: Van Itap
• Mã sản phẩm: Itap 143
• Kích thước: DN15 ~ DN100
• Kết nối: Nối ren
• Áp suất đầu vào: Max 20Bar
• Dải áp suất đầu ra: 1-4Bar
• Nhiệt độ làm việc: 80 độ C
• Vật liệu sản xuất: Đồng
• Xuất xứ: Italy
• Bảo hành: 12 tháng

2. Cấu tạo và vật liệu chế tạo van

Khác với Itap 361, Itap 143 được chia làm 16 bộ phận với van có kích cỡ từ 1/2″ đến 1″ và chia làm 19 bộ phận với kích cỡ van từ 1″ 1/4 đến 4″. Với dải kích thước lớn van có vài đặc điểm vật liệu khác nhau, để đảm bảo yếu tố kỹ thuật khi kích cỡ van tăng lên, đồng thời là giải pháp để giảm chi phí sản xuất. Vật liệu chung cho toàn bộ van

• Thân, đế van: Đồng mạ nickel với mác CW617

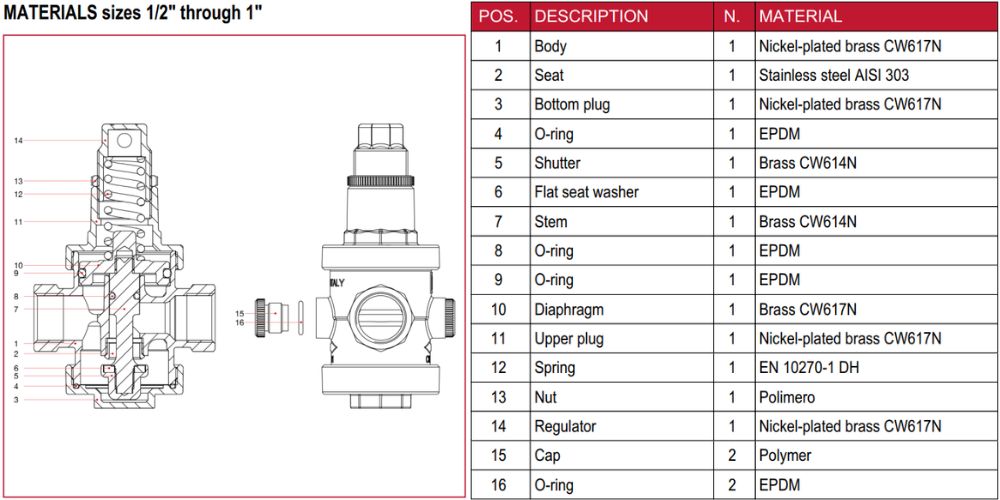

2.1 Chi tiết vật liệu Itap 361 kích cỡ DN15 ~ DN25

Điểm khác biệt theo kích cỡ về vật liệu

• Gioăng làm kín: EPDM
• Lò xo: EN 10270-1 DH
• Stem: Brass CW614N

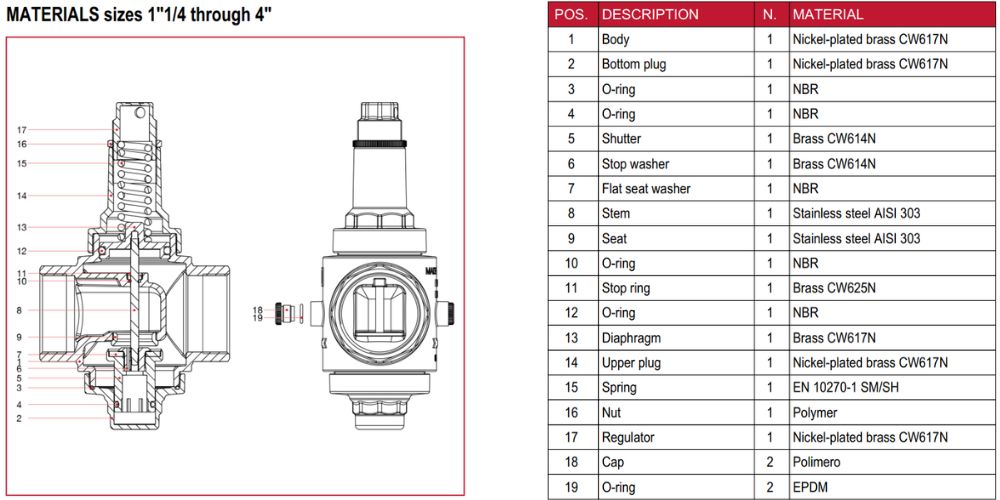

2.2 Chi tiết vật liệu Itap 361 kích cỡ DN32 ~ DN100

Điểm khác biệt theo kích cỡ về vật liệu

• Gioăng làm kín: NBR
• Lò xo: EN 10270-1 SM/SH
• Stem: Brass CW617N

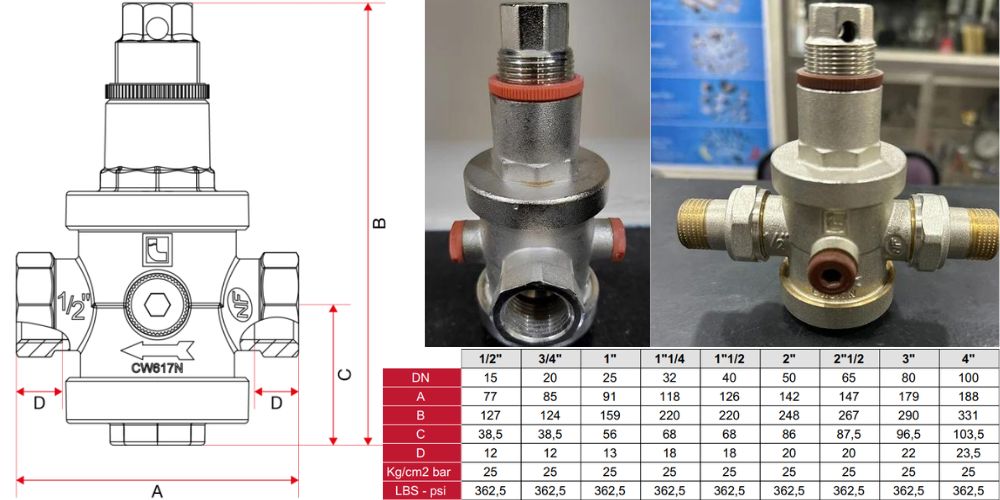

3. Ngoại quan và kích thước đường bao của van

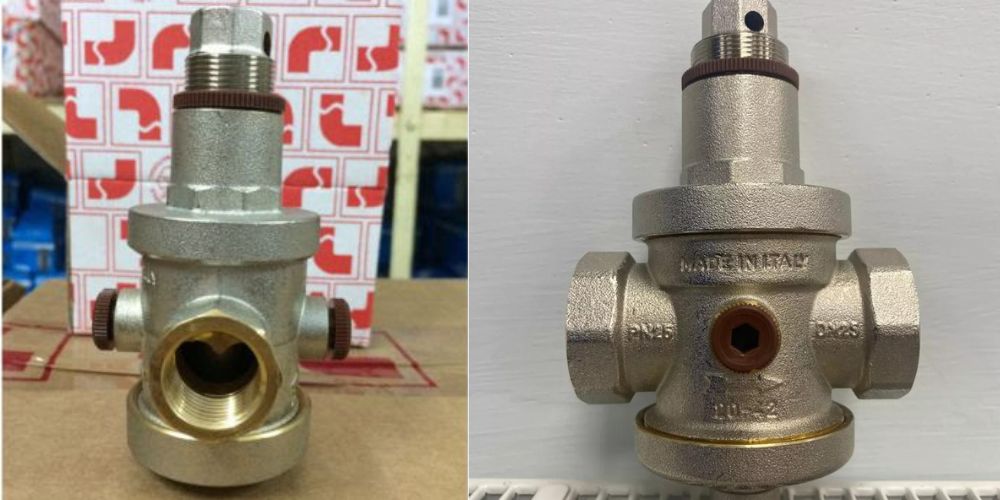

Itap 143 có thiết kế ngoại quan với chiều mũi tên chỉ dòng chảy, kích cỡ van và logo thương hiệu. Bạn có thể tra cứu kích thước bao ngoài của van theo ảnh đính kèm

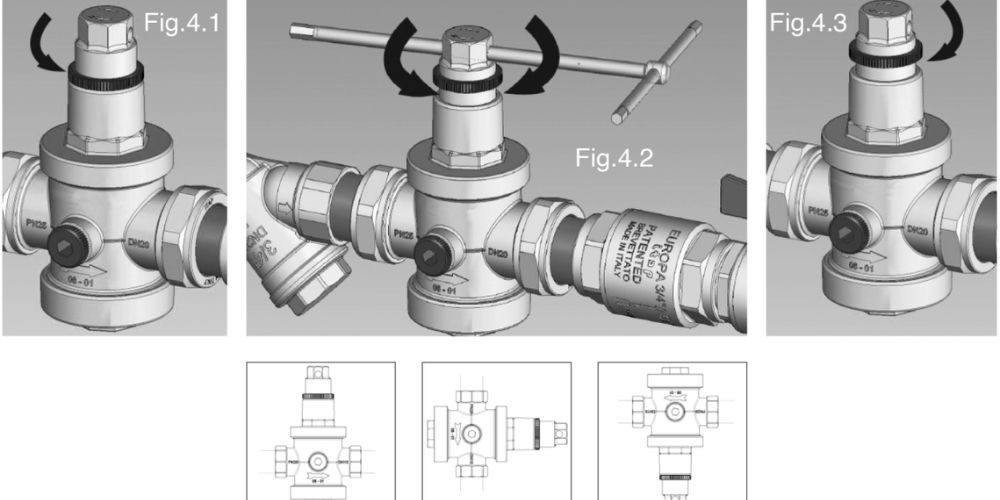

4. Hướng dẫn lắp đặt Itap 143

Van có hướng dẫn lắp đặt riêng được cấp bởi nhà sản xuất. Khuyến cáo của chúng tôi là hãy tuân theo việc lắp đặt chung của van giảm áp và đáp ứng yêu cầu riêng của nhà sản xuất để van đảm bảo hoạt động hiệu quả và gia tăng tối đa tuổi thọ sử dụng

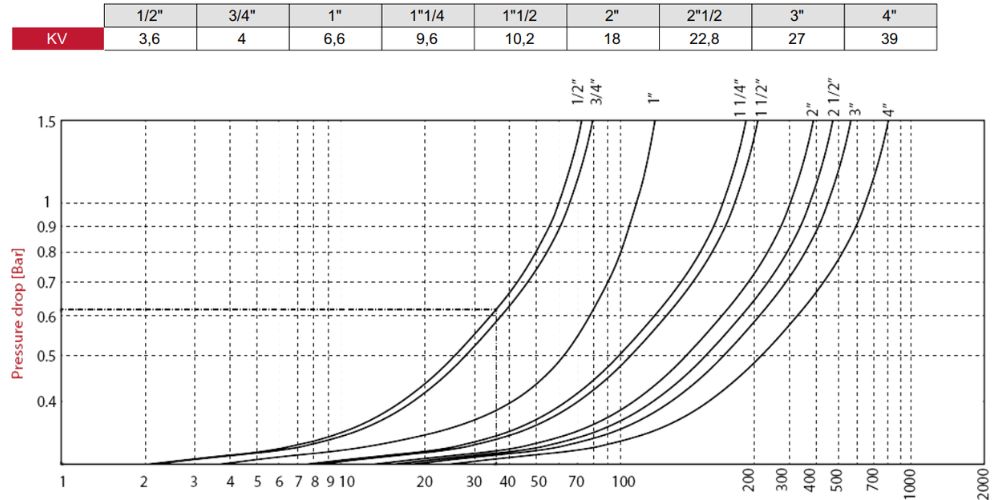

5. Biểu đồ tổn thất áp suất của van

Hãy lưu ý đến biểu đồ tổn thất áp suất của Itap 143 trước khi cài đặt áp suất đầu ra hoặc khi xem chỉ số áp suất đầu ra trên đồng hồ áp suất
