Itap 192 | Y STRAINER

Itap 192 là một trong những y lọc Itap, được chế tạo từ vật liệu đồng chất lượng cao, có khả năng chống ăn mòn và chịu được áp lực cao. Y lọc có lưới lọc với nhiều kích thước lỗ lưới khác nhau, là sự lựa chọn hợp lý với những yêu cầu sử dụng khác nhau

1. Đặc điểm chính

• Mã sản phẩm: Itap 192
• Thương hiệu: Van Itap
• Dải kích thước van: DN8 ~ DN100
• Áp suất làm việc: 20Bar
• Kích thước mắt lọc: Đa dạng
• Vật liệu: Thân đồng
• Ứng dụng: Nước, khí
• Xuất xứ: Italy

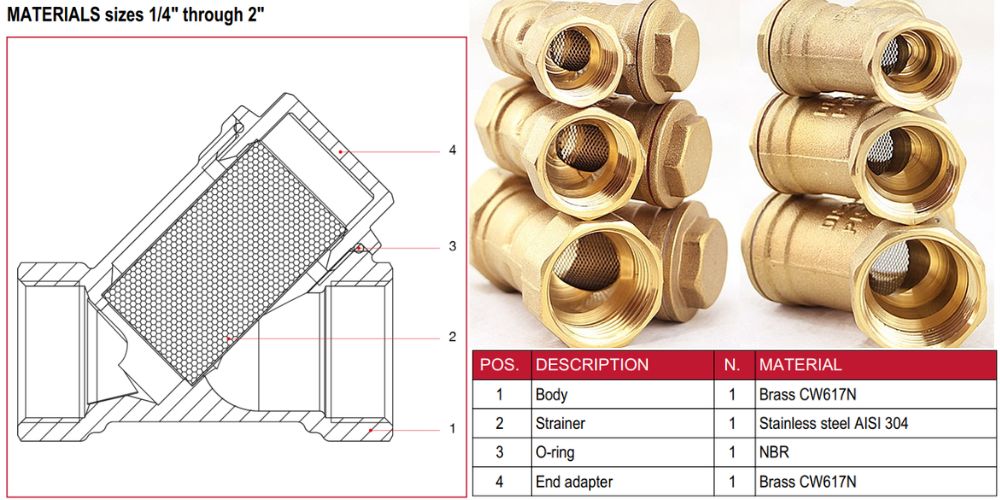

2. Cấu tạo và vật liệu chế tạo van

Itap 192 được nhà sản xuất chế tạo với 4 phần chính tương tự như các y lọc nối ren khác, gồm các bộ phận và vật liệu chế tạo như dưới đây

• Thân: Làm từ đồng mác CW617N
• Lưới lọc: Làm từ inox AISI 304
• Gioăng làm kín: NBR

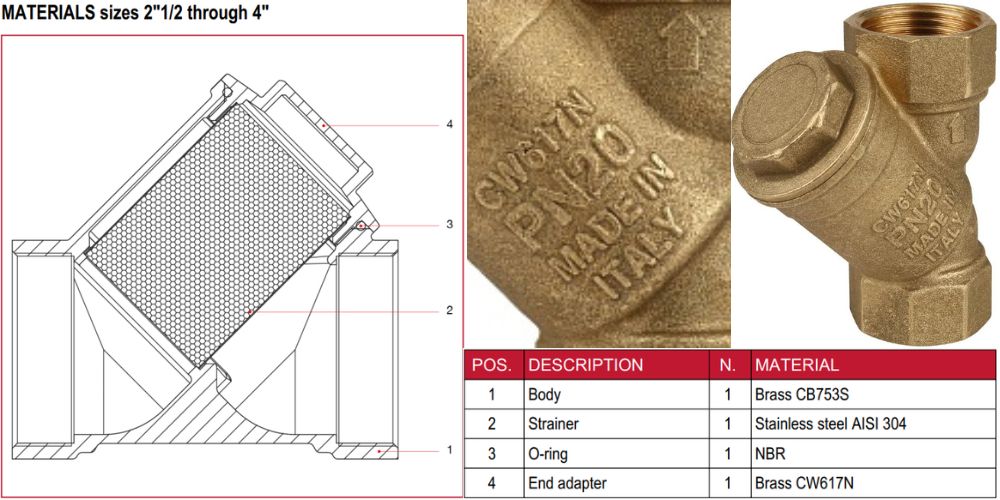

Với van có kích cỡ từ 1/4″ ~ 2″ nắp van và thân van có cùng mác vật liệu đồng, còn với kích cỡ 2″ 1/2 ~ 4″ thân van làm bằng đồng với mác đồng CB753S

Ngoài ra hãng còn chế tạo bằng vật liệu đồng mạ niken với model Itap 193

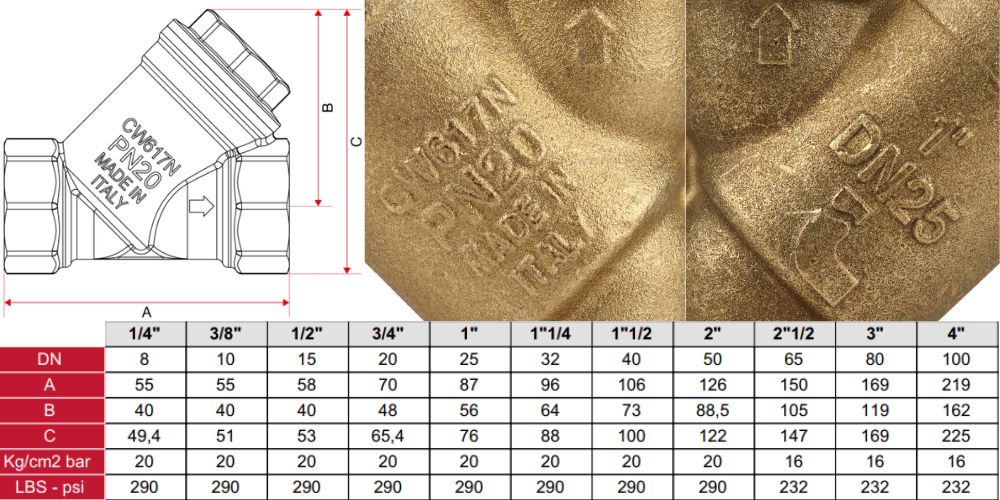

3. Bản vẽ và kích thước đường bao

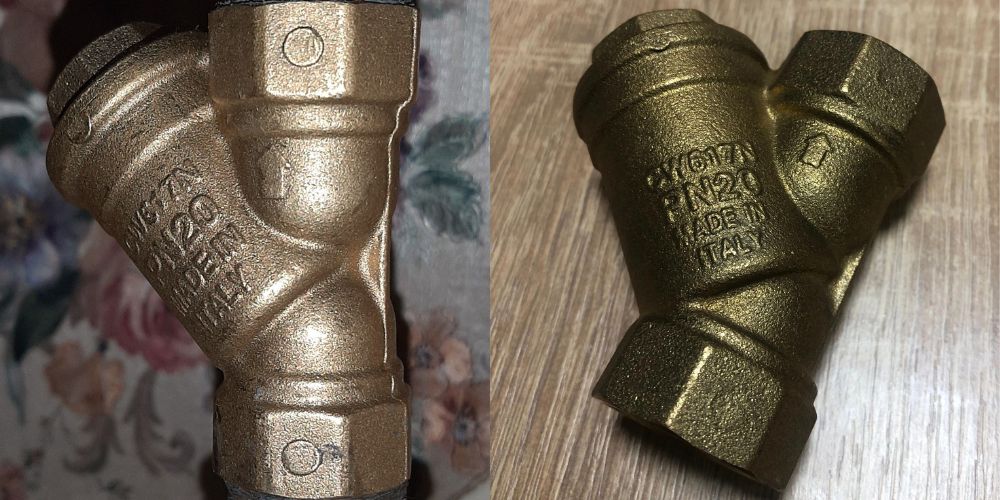

Itap 192 có thiết kế ngoại quan gồm các thông tin dưới đây được đúc nổi trên thân van: Mác vật liệu, áp suất, “MADE IN ITALY” và mũi tên chỉ hướng dòng chảy. Ảnh đính kèm là bảng kích thước đường bao của van

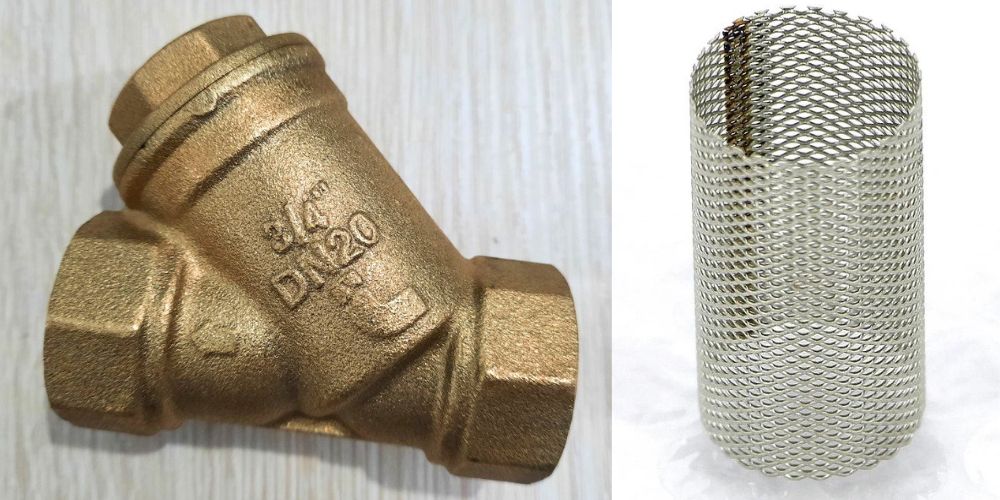

4. Kích thước lưới lọc và lỗ lưới lọc

Mức độ lọc được nhà sản xuất định mức như sau 1/4” đến 2” dùng lưới 500µm và  2”1/2, 3”, 4” dùng lưới 800µm.

• DN8 ~ DN50: Thường sử dụng lưới lọc 0.5mm
• DN65 ~ DN100: Thường sử dụng lưới lọc 0.8mm

Lỗ lưới lọc càng lớn thì tổn thất áp suất càng cao, kích thước lỗ lưới lọc phụ thuộc vào kích thước của cặn và tạp chất mà hệ thống cần tách ra khỏi dòng lưu chất

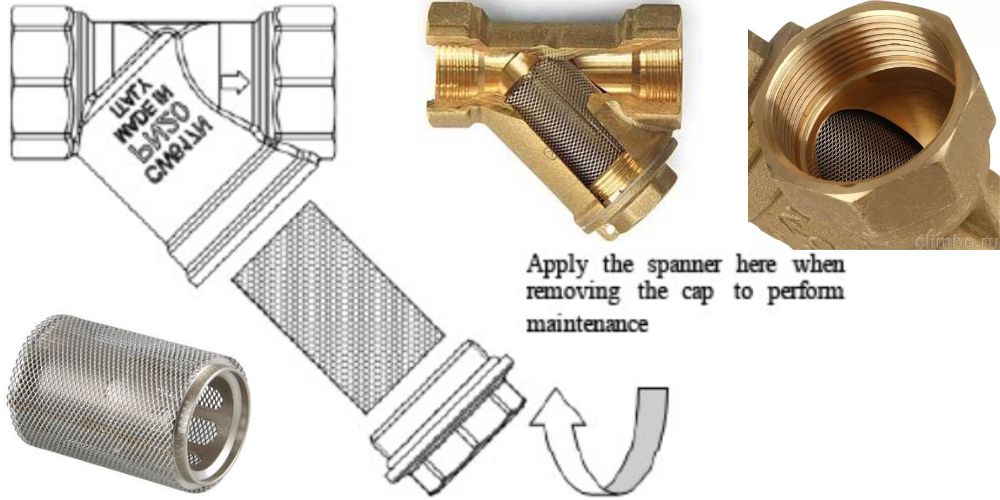

5. Bảo trì và làm sạch lưới lọc

Bộ thu gom tạp chất cần được bảo trì thường xuyên để làm sạch bộ phận lọc và loại bỏ mọi tạp chất lắng đọng bên trong nắp. Khi thực hiện cần lưu ý

• Cẩn thận tháo nắp
• Lấy bộ lọc ra và làm sạch bằng nước hoặc khí nén
• Gắn lọc trở lại, chú ý đảm bảo rằng vòng đệm được đặt giữa thân và nắp, lắp đúng vị trí ban đầu

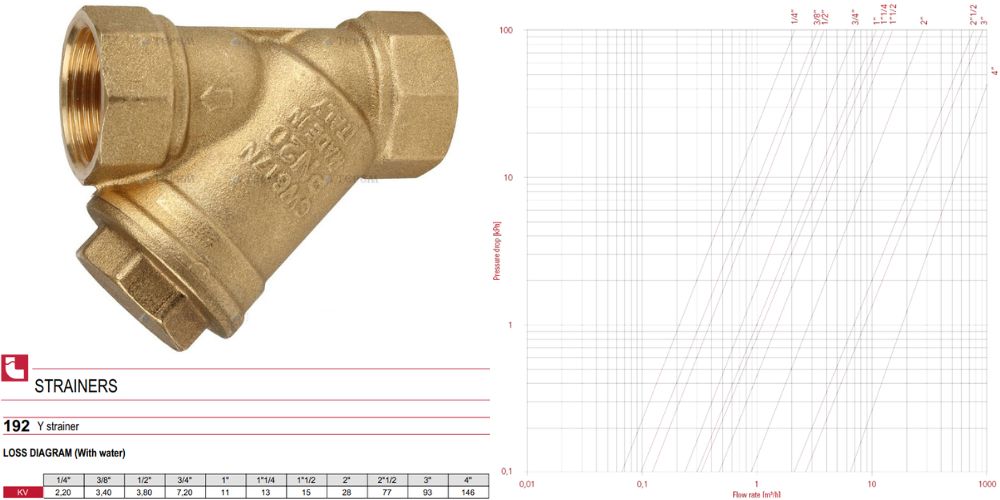

6. Áp suất nước sẽ giảm như thế nào khi đi qua Itap 192

Nước hoặc khí khi đi qua lọc sẽ bị giảm áp suất theo biểu đồ tổn thấp áp, với hệ số lưu lượng KV.

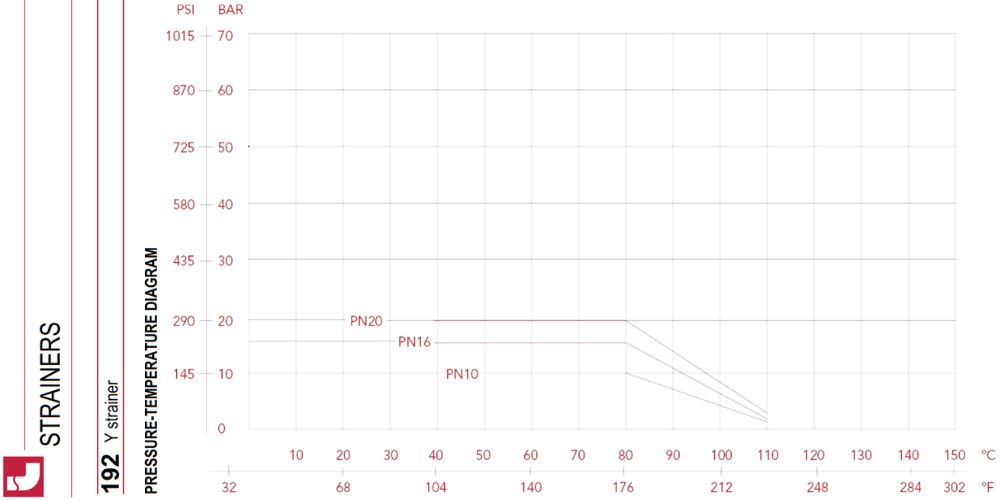

6. Biểu đồ giảm áp suất giới hạn theo nhiệt độ

Áp suất giới hạn của Itap 192 chỉ đảm bảo khi nhiệt độ của lưu chất và môi trường không vượt quá 80^oC, khi nhiệt độ tăng lên thì áp suất giới hạn bắt đầu giảm theo biểu đồ dưới đây
