ITAP 092 | IDEAL BALL VALVE, FULL FLOW

Itap 092 là một model của van bi Itap là van 2 chiều dùng cho các thệ thống cấp nước sinh hoạt, sưởi ấm và điều hòa không khí cũng hệ thống khí nén với kích cỡ từ 1/4″ ~ 1 1/4″

1. Giới thiệu về Itap 092

• Kết nối bằng ren trong và ren ngoài
• Thân bằng đồng thau mạ niken.
• Nhiệt độ làm việc: -20°C ~ 150°C
• Ren: Theo tiêu chuẩn ISO 228 (tương đương DIN EN ISO 228 và BS EN ISO 228).
• Kí hiệu chữ “N” trong mã để đặt hàng van có tay cầm màu đen.
• Kết nối phù hợp với ren NPT có kích thước từ 1/4” đến 1”.
• Van được KC chấp thuận ở kích thước từ 1″ đến 1 1/4″.

2. Kích cỡ Itap 092

Van Itap 090 có kích thước từ DN8 ~ DN100 và áp suất giới hạn của van giảm theo kích thước của van

• 1/4″ (DN8) ~ 1/2″ (DN15): 50bar/725psi
• 3/4″ (DN20) ~ 1″ (DN25): 40bar/580psi
• 1″1/4 (DN32): 30bar/435psi

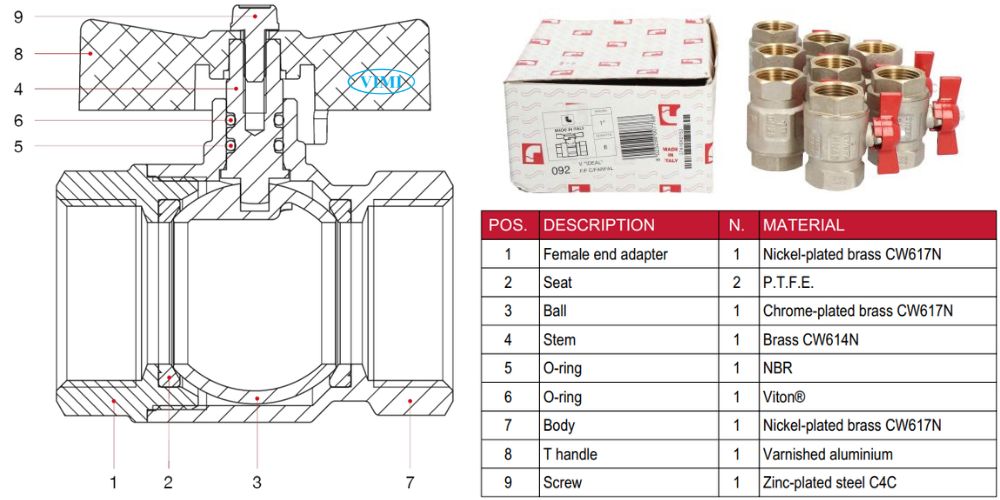

3. Bản vẽ

Van được thiết kế in vật liệu, áp suất và “made in Italy” trên thân van. Bản vẽ cho chúng ta biết kích thước đường bao của van

4. Vật liệu

Itap 092 được cấu tạo bởi một quả bóng, hai vòng đệm bằng vật liệu PTFE, là van bi một thân van, 2 gioăng (Vòng chữ O), 1 tay cầm

• Thân van: Đồng mạ nickel CW614N
• Seat: PTFE
• Gioăng: NBR và VITON

5. Hướng dẫn lắp đặt

Để tránh vật liệu bịt kín bị đứt và Itap 092 mất kết nối giữa thân và đầu cuối, cần tránh để hai bộ phận chịu tác động của mômen xoắn. Để lắp đặt, phải sử dụng các biện pháp thủy lực thông thường, đặc biệt là:

• Chắc chắn rằng hai ống được căn chỉnh chính xác
• Người lắp đặt phải áp dụng các công cụ lắp ráp chuyên dụng
• Đảm bảo vật liệu PTFE không bị chèn ren, việc chèn vào ren có thể làm ảnh hưởng đến độ kín.
• Trong trường hợp chất lỏng vận chuyển có một số tạp chất (bụi, nước quá cứng, v.v.), cần phải lắp thêm lọc và khuyến khích dùng y lọc Itap

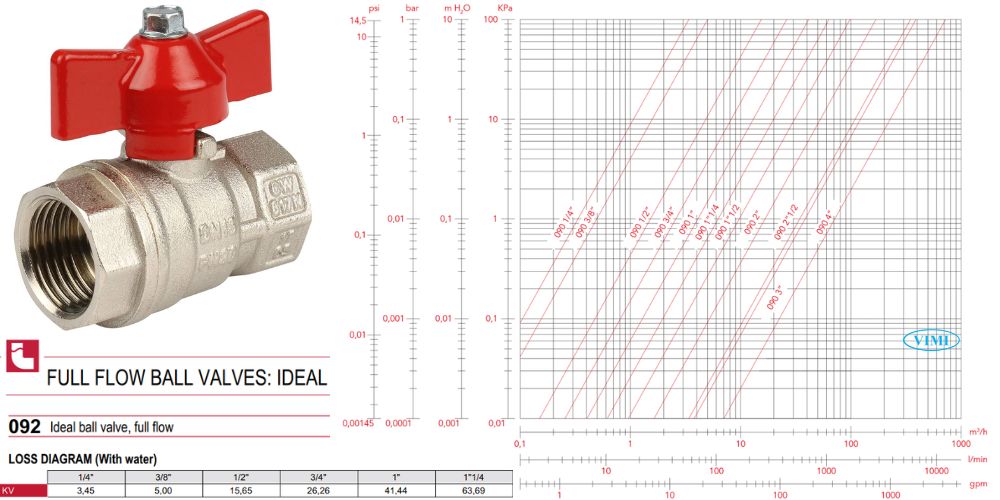

6. Biểu đồ giảm áp suất của Itap 092

• Biểu đồ áp suất được thể hiện theo các đơn vị PSI, BAR, mH2O và KPa
• Áp suất tăng khi lưu lượng qua van tăng

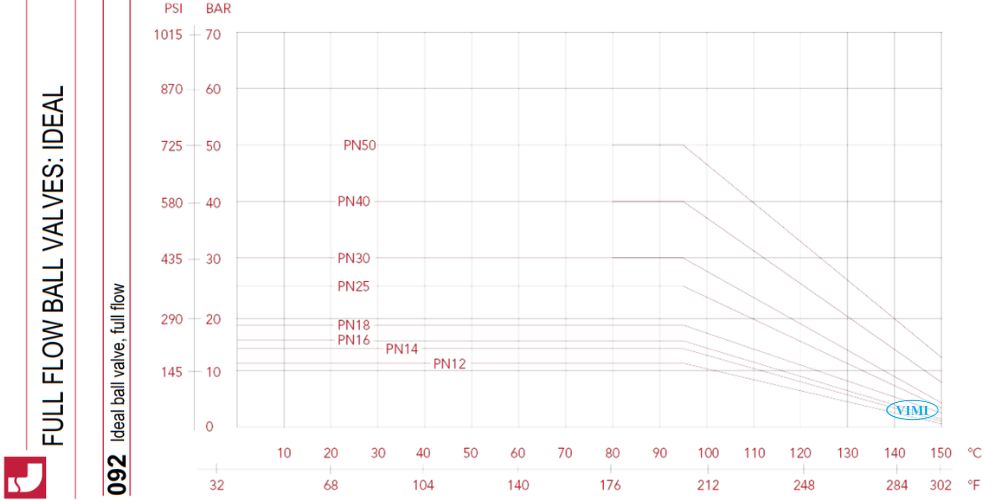

7. Mối tương quan giữa áp suất và nhiệt độ

Nhiệt độ môi chất càng tăng thì giới hạn chịu áp của van càng giảm, van sẽ bắt đầu giảm áp suất giới hạn ở mức 90^oC ~ 100^oC
