ITAP 290 | IDEAL BALL VALVE, FULL FLOW

Itap 290 là model của van bi Itap dạng tay gạt, van được sản xuất phù hợp với hệ thống nước sinh hoạt, điều hòa và sưởi ấm trong công nghiệp

1. Thông số cơ bản

Các thông số chính của Itap 290

• Kiểu kết nối: Ren trong
• Tay cầm: Thép bọc nhựa
• Thân: Đồng mạ niken
• Nhiệt độ: -20°C ~ 150°C
• Ren: ISO 228 (tương đương DIN EN ISO 228 và BS EN ISO 228).

2. Kích cỡ và áp suất Itap 290

Van có kích thước từ DN8 ~ DN50 và áp suất giới hạn theo kích cỡ van như dưới đây

• 1/4″ (DN8) ~ 1/2″ (DN15): 50bar/725psi
• 3/4″ (DN20) ~ 1″ (DN25): 40bar/580psi
• 1″1/4 (DN32) ~ 1″1/2 (DN 40): 30bar/435psi
• 2″ (DN 50): 25bar/362.5psi

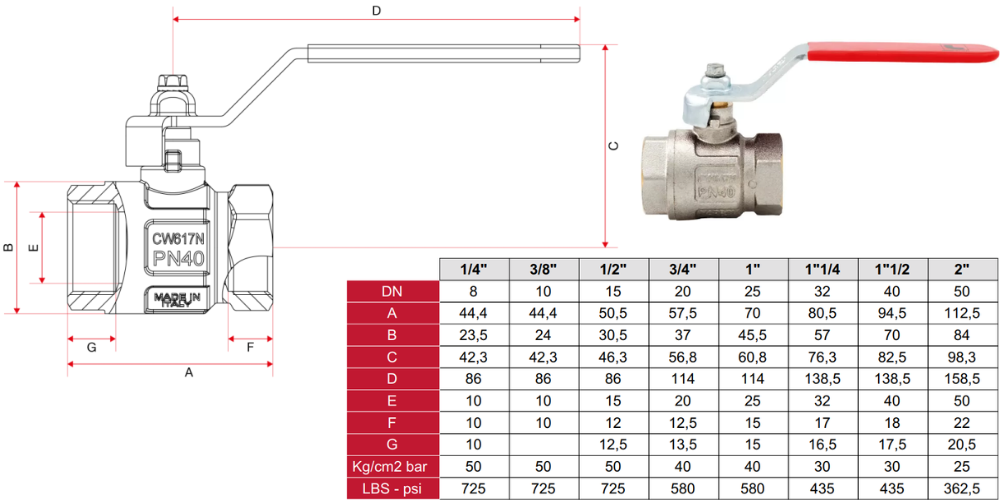

3. Bản vẽ Itap 290

Van được thiết kế in vật liệu CW617N, áp suất PN40 và “made in Italy” trên thân van. Kích thước đường bao ngoài của van như dưới đây

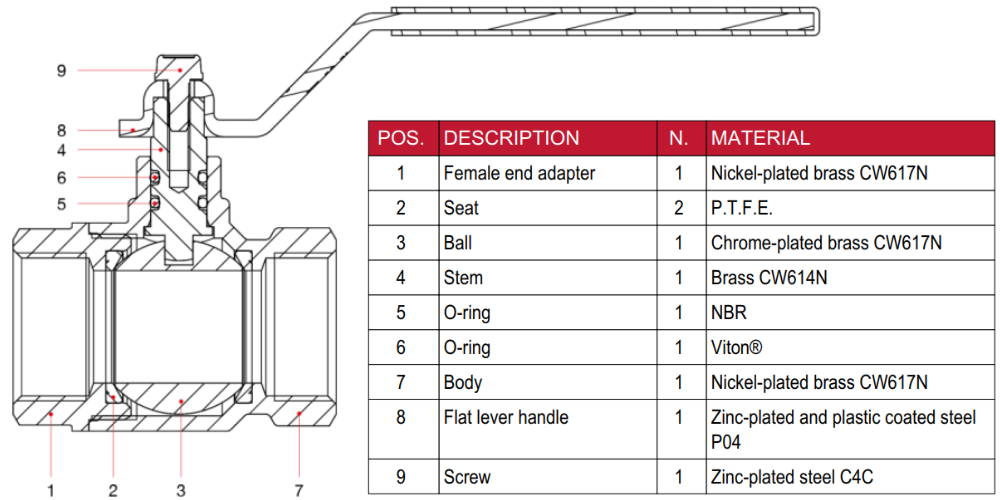

4. Vật liệu chế tạo Itap 290

Van có cấu tạo giống các chủng loại van bi ren thông thường, với vật liệu chế tạo chính như ảnh đính kèm

• Thân van: Đồng – Theo mác và tiêu chuẩn (CW614N EN 12164)
• Seat: PTFE
• Gioăng: NBR và VITON

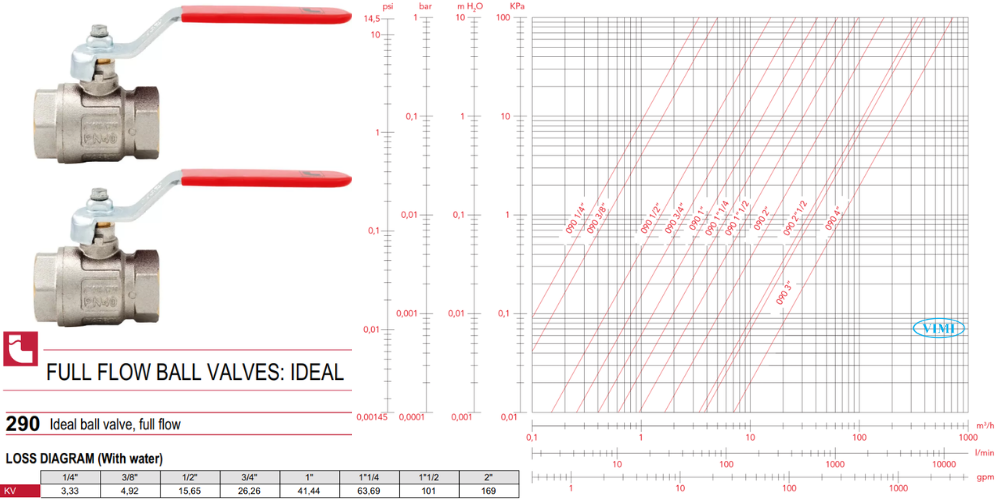

5. Biểu đồ giảm áp suất

Itap 290 có biểu đồ giảm áp suất đươc nhà sản xuất công bố

• Biểu đồ áp suất được thể hiện theo các đơn vị PSI, BAR, mH2O và KPa
• Áp suất van tăng khi lưu lượng tăng

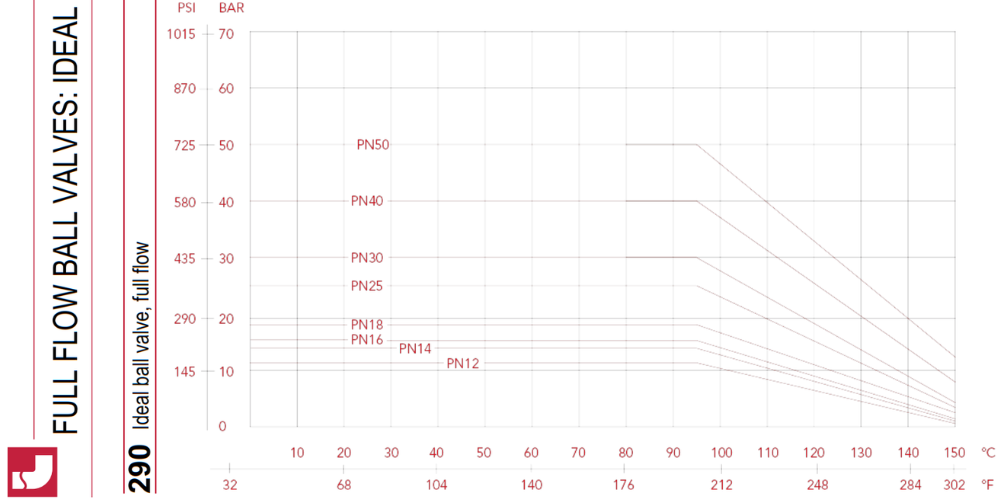

6. Biểu đồ áp suất và nhiệt độ

Nhiệt độ môi chất càng tăng thì giới hạn chịu áp của Itap 290 càng giảm, van sẽ bắt đầu giảm áp suất giới hạn ở mức 90^oC ~ 100^oC
