Thông tin sản phẩm

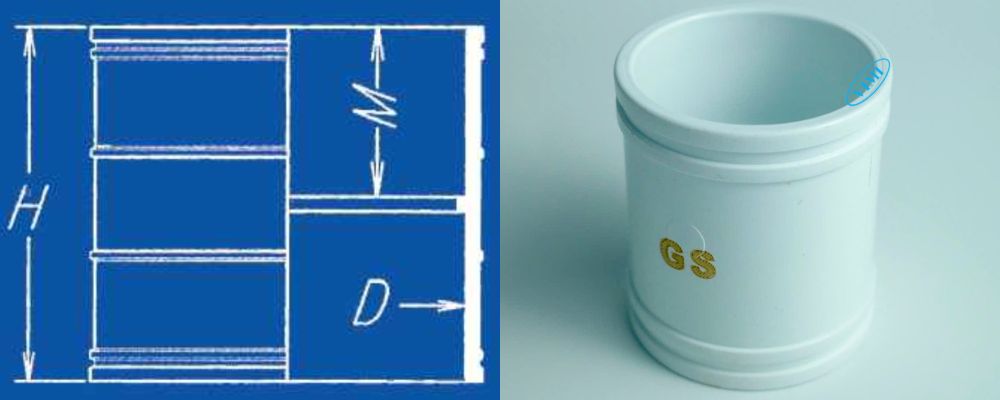

1. Bản vẽ và kích thước nối ống thoát uPVC GS dán keo

bản vẽ nối ống thoát upvc gs dán keo

Mã số	D (mm)	M (mm)	H (mm)	Mã số	D (mm)	M (mm)	H (mm)
UTPKN04003	21	30	63	UTPKN04018	82	45	97
UTPKN04005	27	36	74	UTPKN04020	110	52	109
UTPKN04008	36	24	50	UTPKN04024	160	77	160
UTPKN04011	43	27.5	58	UTPKN04026	200	102	214
UTPKN04014	56	31	64	UTPKN04029	250	120	250

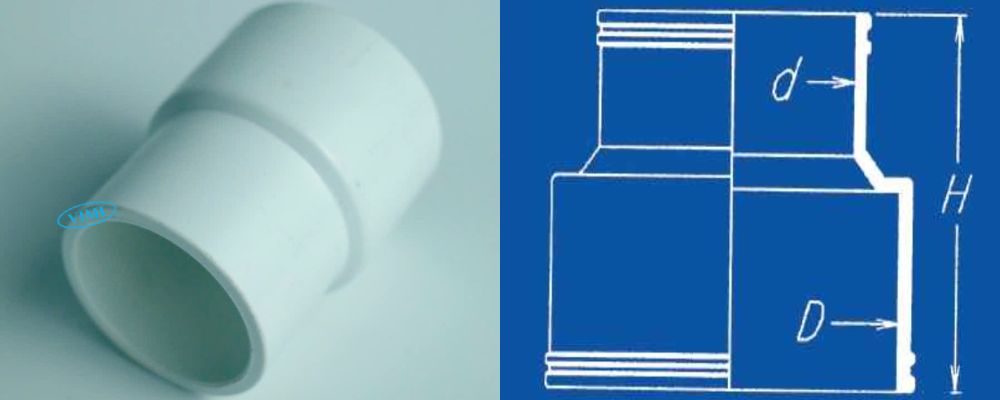

2. Chi tiết nối giảm ống thoát GS uPVC

bản vẽ nối ống thoát upvc gs giảm

Mã số	D (mm)	M (mm)	H (mm)
UTPKN08225	27	21	65
UTPKN08305	36	21	58
UTPKN08306	36	27	58
UTPKN08408	43	36	61
UTPKN08128	160	110	154

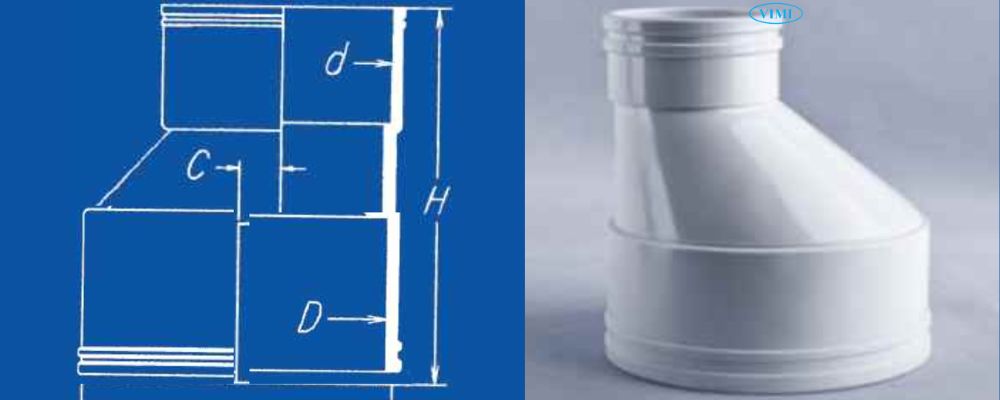

3. Nối ống thoát nước uPVC GS giảm lệch tâm

bản vẽ nối ống thoát upvc gs giảm lệch tâm

Mã số	D (mm)	d (mm)	C (mm)	H (mm)
UTPKN12801	82	56	13	116
UTPKN12103	110	56	27	132
UTPKN12106	110	82	13	124
UTPKN12208	200	160	20	225

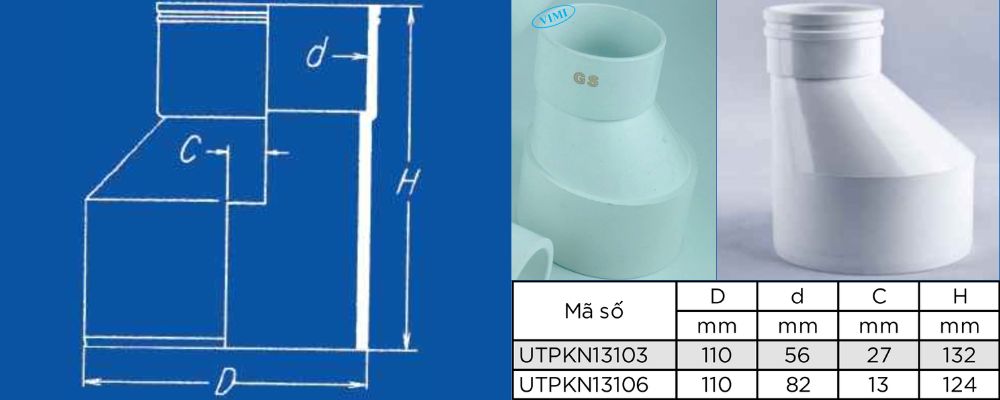

4. Bản vẽ và kích thước nối giảm lệch tâm GS ống thoát uPVC đầu âm dương

bản vẽ nối ống thoát upvc gs giảm lệch tâm đầu âm dương

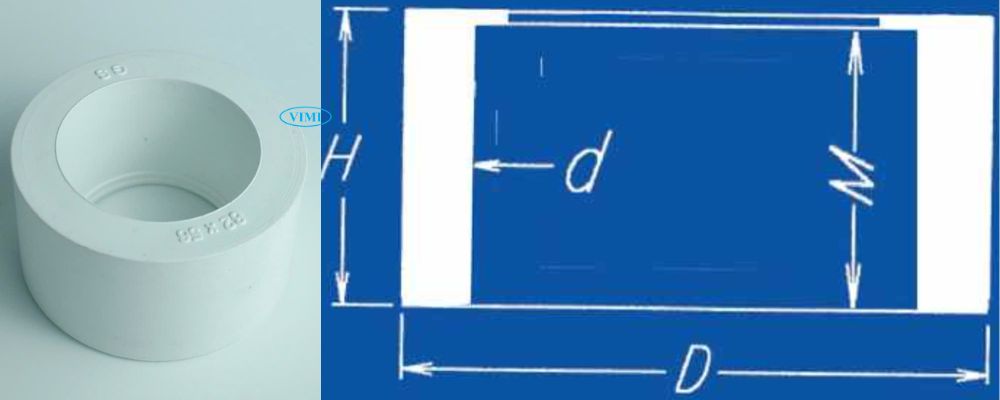

5. Chi tiết nối ống thoát uPVC GS giảm chuyển bậc đồng tâm

bản vẽ nối ống thoát upvc gs giảm chuyển bậc đồng tâm

Mã số	D (mm)	d (mm)	M (mm)	H (mm)	Mã số	D (mm)	d (mm)	M (mm)	H (mm)
UTPKN09225	27	21	20	22	UTPKN09507	56	43	30	32
UTPKN09306	36	27	22	24	UTPKN09801	82	56	41	46
UTPKN09407	43	27	26	28	UTPKN09106	110	82	47	52
UTPKN09505	56	27	28	30

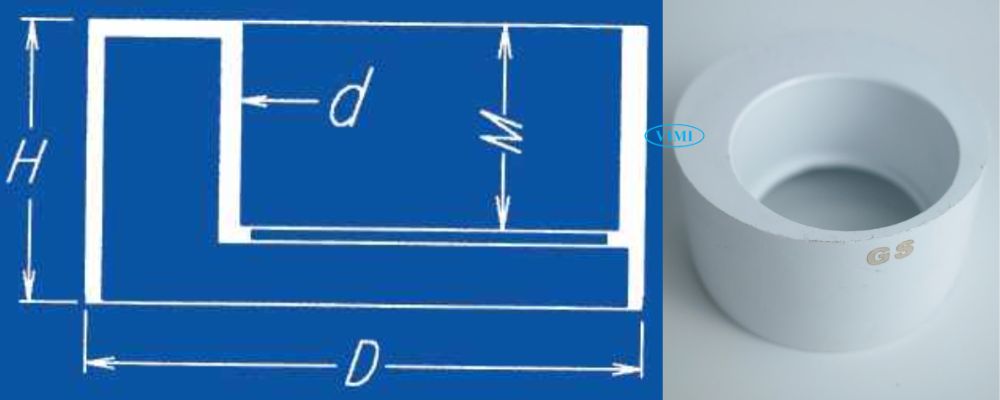

6. Nối giảm chuyển bậc lệch tâm ống GS thoát nước uPVC

bản vẽ nối ống thoát upvc gs giảm chuyển bậc lệch tâm

Mã số	D (mm)	d (mm)	M (mm)	H (mm)	Mã số	D (mm)	d (mm)	M (mm)	H (mm)
UTPKN10408	43	36	24	27	UTPKN12103	110	56	31	49
UTPKN10506	56	36	24	31	UTPKN12106	110	82	45	49
UTPKN10507	56	43	28	31	UTPKN10206	200	110	52	101
UTPKN12801	82	56	30.5	45	UTPKN10208	200	160	77	101

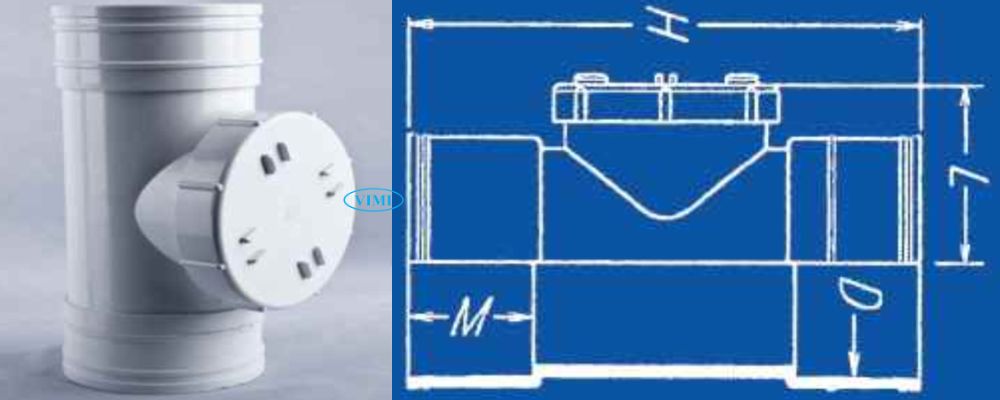

7. Bản vẽ và kích thước nối ống thoát uPVC GS có nắp

bản vẽ nối ống thoát upvc gs có nắp

Mã số	D (mm)	M (mm)	L (mm)	H (mm)
UTPKN07018	82	45	85	205
UTPKN07020	110	52	98	258
UTPKN07024	160	77	130	300
UTPKN07026	200	102	148	379

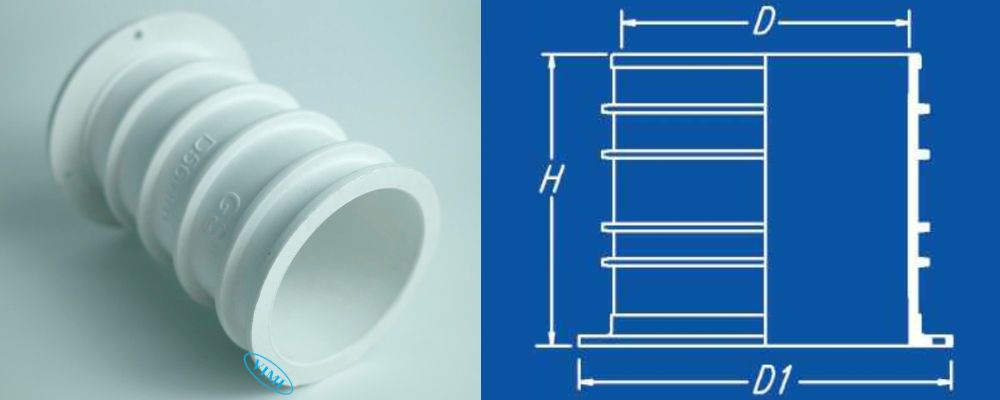

8. Chi tiết nối chờ xuyên sàn hai lớp ống thoát uPVC GS loại tròn

bản vẽ nối ống thoát upvc gs chờ xuyên sàn 2 lớp loại tròn

Mã số	D (mm)	H (mm)	D1 (mm)
UTPKN06014	56	107	87
UTPKN06018	82	107	114
UTPKN06020	110	108	144
UTPKN06024	160	160	204

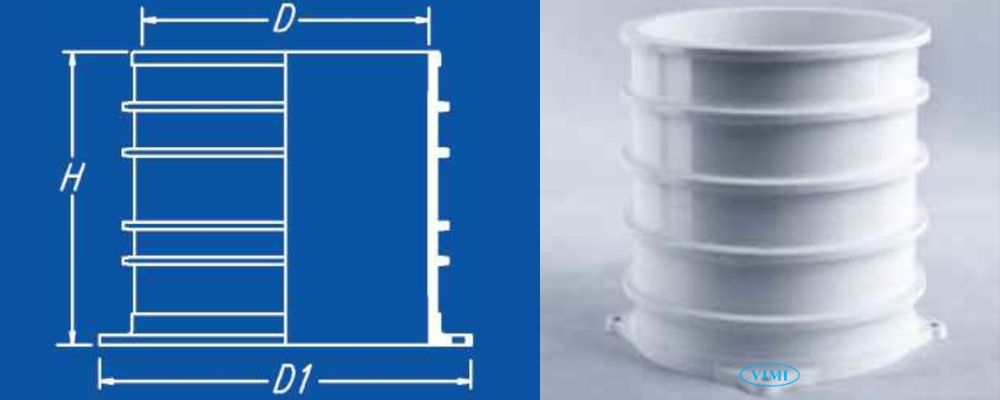

9. Nối ống thoát nước uPVC GS chờ xuyên sàn hai lớp loại góc

bản vẽ nối ống thoát upvc gs chờ xuyên sàn 2 lớp loại góc

Mã số	D (mm)	H (mm)	D1 (mm)
UTPKN05014	56	107	87
UTPKN05018	82	107	114
UTPKN05020	110	108	144
UTPKN05024	160	160	204

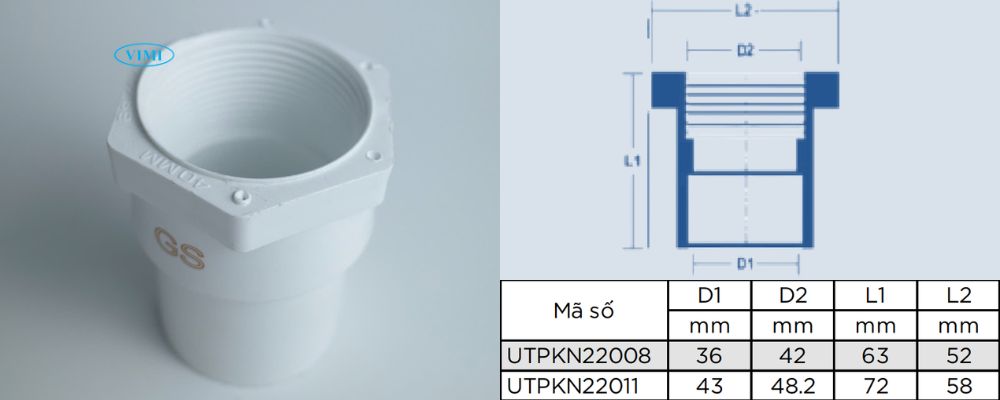

10. Nối ống ren trong GS uPVC thoát nước

bản vẽ nối ống thoát upvc gs ren trong
