Round Star RSPS-50N | RSPS-50FN

RSPS-50N, RSPS-50FN là những model van điện từ hơi nóng của nhãn hiệu van điện từ Round Star dùng cho hơi nóng. Van được thiết kế để phù hợp với đường ống có đường kính danh nghĩa DN50 hay 50A theo hệ mi li mét

1. Giới thiệu về RSPS-50N và RSPS-50FN

RSPS-50N, RSPS-50FN là những van điện từ hơi nóng có nguồn gốc từ Trung Quốc, thuộc dòng van chất lượng cao bởi

• Khả năng chịu nhiệt độ cao
• Áp suất làm việc lớn
• Van thuộc loại thường đóng nên sử dụng dễ dàng

2. Chi tiết model RSPS-50N

Ý nghĩa kí tự trong model RSPS-50N đươc chi tiết bởi nhà cung cấp như dưới đây

• RSPS: Model của van
• 50: Đường kính lỗ oriffice
• 2″: Đường ống lắp đặt van
• N: Wired plastic seal

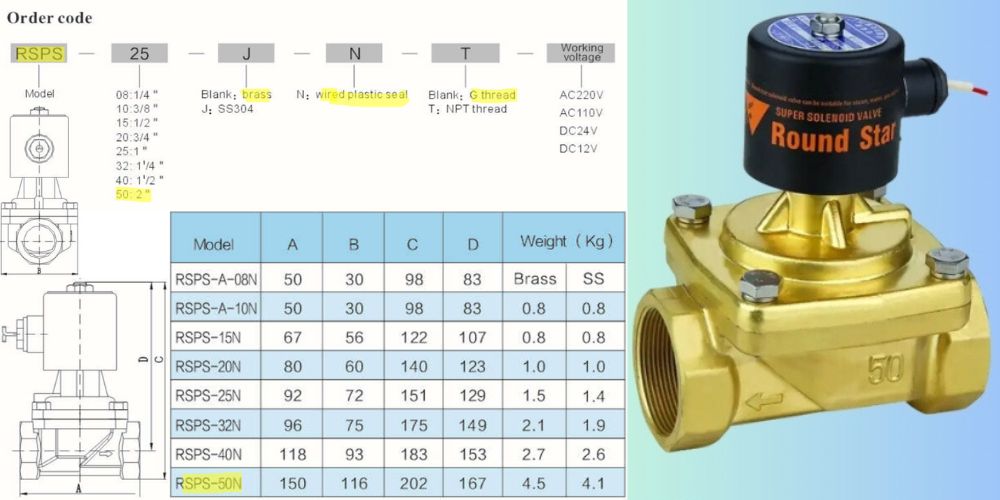

Van có các kích thước bao ngoài: A, B và C như ảnh phía dưới

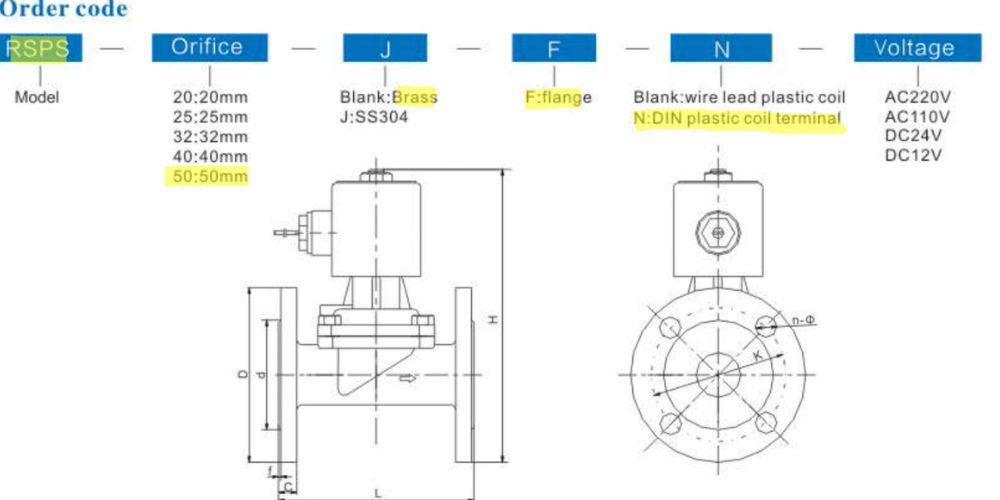

3. Chi tiết model RSPS-50FN

Khác với RSPS-50N là kiểu kết nối bằng ren, van RSPS-50FN có các thông số cơ bản giống với model 50N nhưng được kết nối bwangf mặt bích.

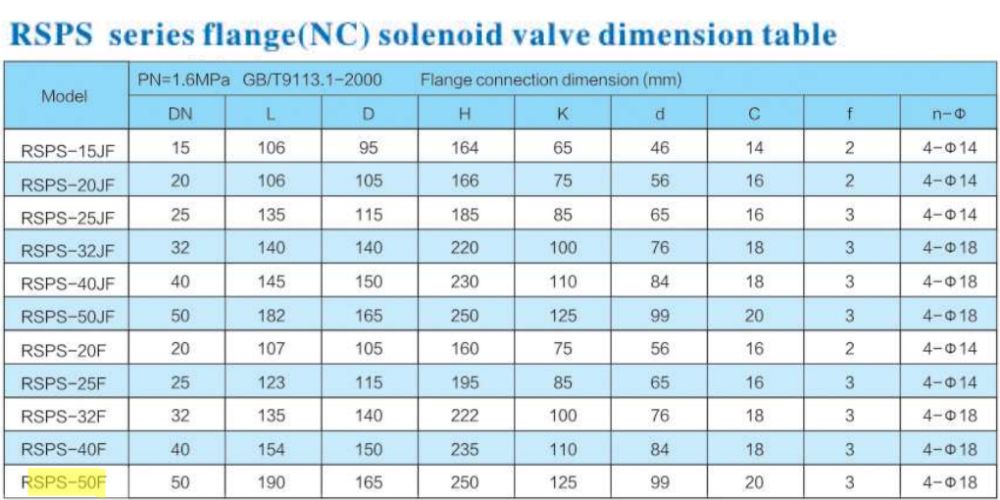

Với kết nối bằng mặt bích, ngoài các kích thước bao ngoài của van thì tiêu chuẩn mặt bích và kích thước đường tâm lỗ bu lông, số lỗ và đường kính lỗ bu long cũng vô cùng quan trọng, quyết định đến tính lắp đặt của van

4. Vật liệu chế tạo van

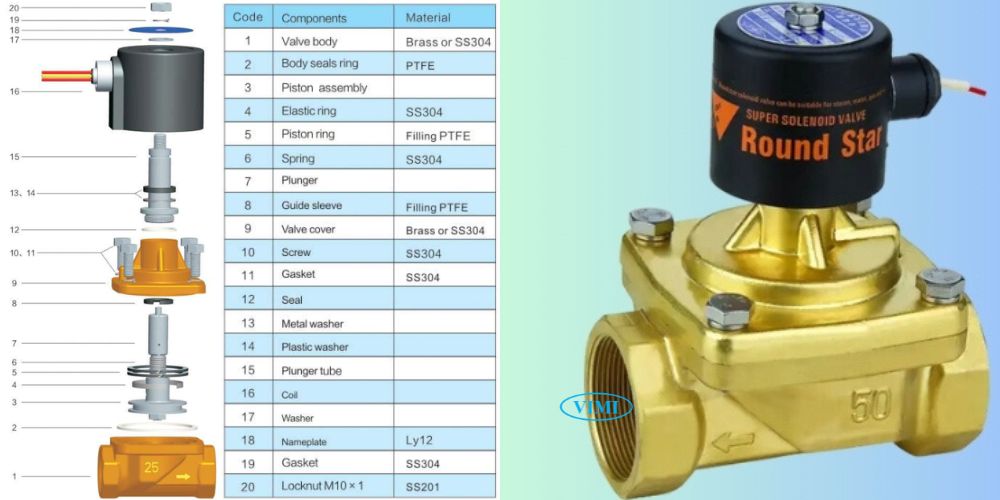

Van được chế tạo gồm rất nhiều bộ phận khác nhau (20 bộ phận) và được qui định rõ vật liệu của từng bộ phận đó, dưới đây là vật liệu của các bộ phận cơ bản

• Thân van: Đồng
• Lò xo: SS304
• Gioăng làm kín: PTFE

5. Nguồn điện áp sử dụng và giới hạn làm việc

Cả RSPS-50N và RSPS-50FN sử dụng nhiều nguồn điện áp khác nhau, tại Việt Nam chủ yêu sử dụng nguồn điện một chiều 24VDC và nguồn điện xoay chiều 220VAC

• Nguồn điện xoay chiều: AC220V và AC110V
• Nguồn điện 1 chiều: DC24V

Van có giới hạn làm việc ở mức tương đối cao

• Nhiệt độ làm việc: 0 ~ 180^oC
• Áp suất làm việc: 0 ~ 10bar
