Round Star RSPS-40N | RSPS-40FN

RSPS-40N, RSPS-40FN là những van điện từ Round Star dùng cho hơi nóng. Van có ngoại quan đẹp cùng với hướng dẫn lắp đặt được ghi rõ trên thân van, nguồn điện và các thông sô cơ bản được chỉ rõ trên name plate của van

1. Giới thiệu về RSPS-40N và RSPS-40FN

RSPS-40N, RSPS-40FN có những đặc điểm nổi bật dưới đây

• Là những van dùng cho hơi nóng
• RSPS-40N: Kết nối bằng ren
• RSPS-40FN: Kết nối kiểu mặt bích
• Thân van được đúc bằng đồng

2. Chi tiết model RSPS-40N

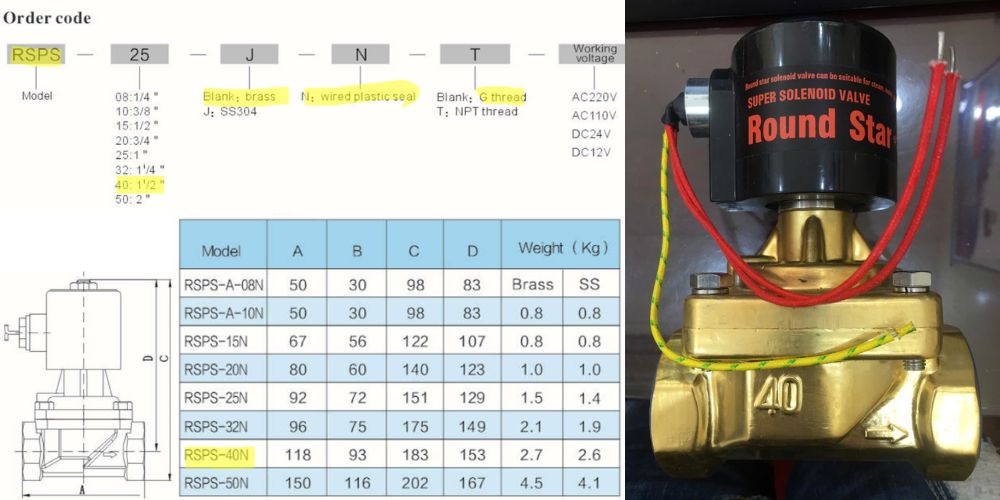

Ý nghĩa kí tự trong model RSPS-40N được nhà sản xuất hướng dẫn rõ trong chi tiết đặt hàng dưới đây

• RSPS: Model của van
• 40: Đường kính lỗ oriffice
• N: Đây nguồn được lót lớp bảo vệ
• Kiểu ren: Ren G

Van có các thông số kích thước bao ngoài A, B, C như ảnh đính kèm phía dưới

3. Chi tiết model RSPS-40FN

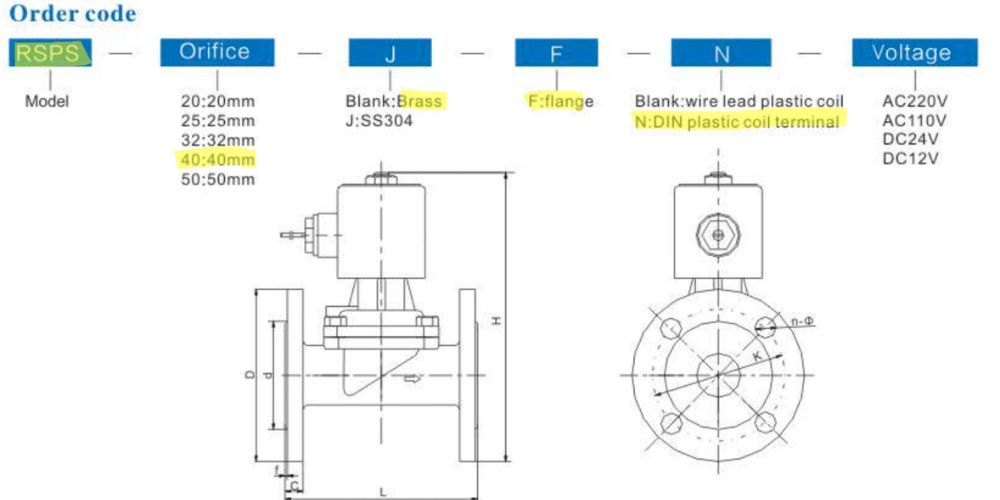

Khác với van kết nối bằng ren có tên model là RSPS-40N, kiểu kết nối bằng mặt bích sẽ mang model là RSPS-40FN. Trong đó, F chính là viết tắt cho Flange còn các thông số khác tương tự như model 40N

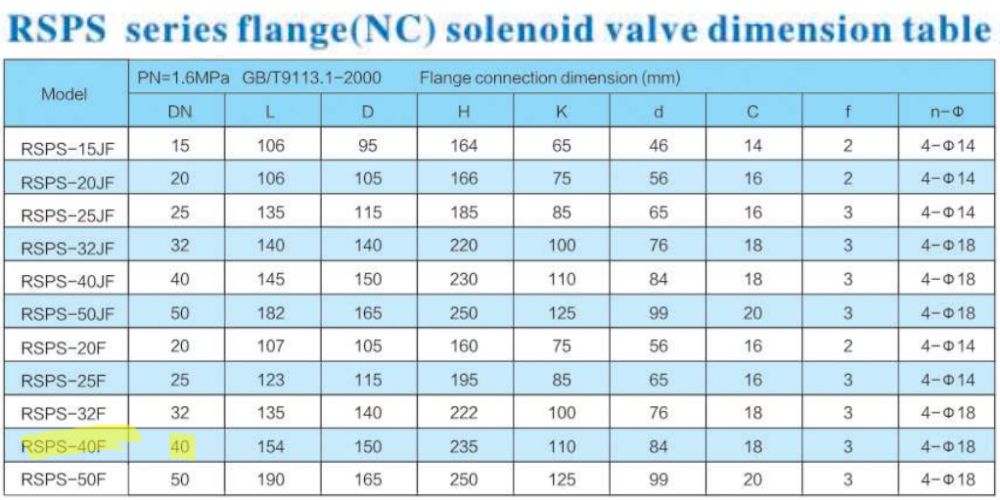

Những thông số kích thước quan trọng của RSPS-40FN không chỉ là kích thước bao ngoài của van, mà còn là tiêu chuẩn mặt bích bởi các thông số như (đường kính tâm lỗ bu long, số lỗ bu long và đường kính lỗ bu long) quyết định đến tính lắp đặt của van

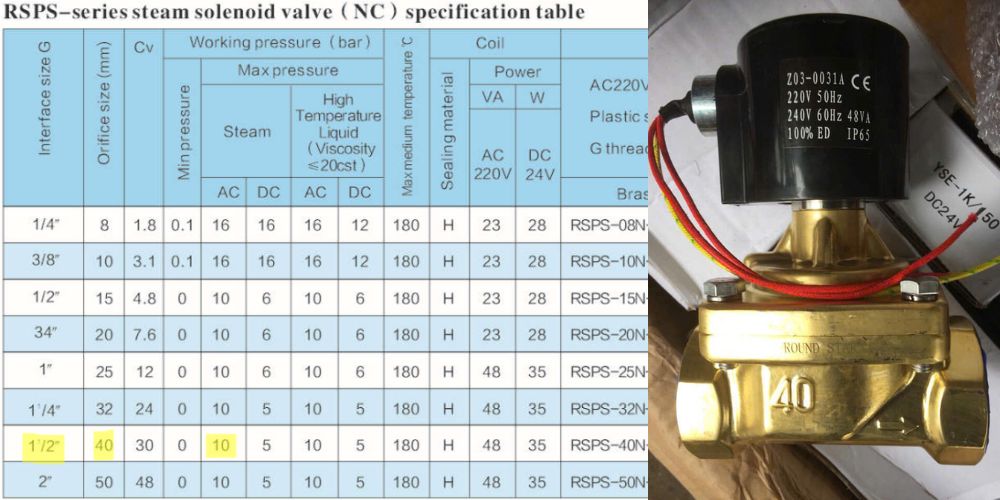

4. Nhiệt độ và áp suất làm việc của RSPS-40N và RSPS-40FN

Van có áp suất làm việc phụ thuộc vào chủng loại nguồn điện áp cấp cho van

• Áp suất làm việc của van sử dụng nguồn AC: 0 ~ 10bar
• Áp suất làm việc của van sử dụng nguồn DC: 0 ~ 6bar
• Nhiệt độ làm việc: 0 ~ 180^oC

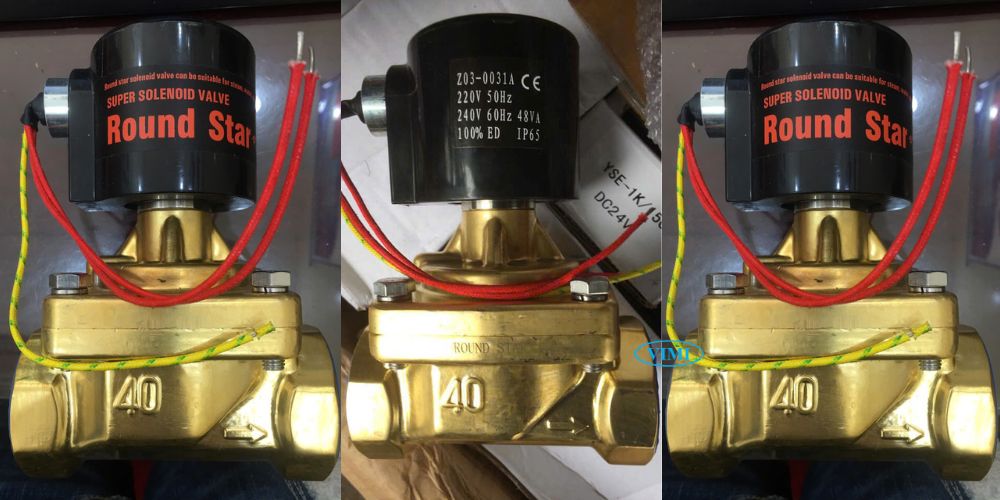

5. Vật liệu chế tạo và ngoại quan của van

Van có vật liệu chính để đúc thân van là đồng, điều này tạo nên vẻ bên ngoài thân van có màu vàng đồng. Ngoài ra ngoại quan của van còn có thêm các kí hiệu sau

• Mũi tên: Chỉ hướng dòng chảy, yêu cầu người sử dụng để dòng chảy chảy qua van theo chiều mũi tên
• Số 40 đúc trên thân van: Chỉ định van được lắp đặt trên đường ống 40A
• Ngoài ra trên nắp của cuộn coil có ghi tên nhãn hiệu van
