Van bướm động cơ điện Shinyi

Trong xu hướng tự động hóa hệ thống kỹ thuật, van bướm động cơ điện Shinyi là lựa chọn được nhiều đơn vị thiết kế và vận hành ưu tiên sử dụng. Dòng van Shinyi này nổi bật với khả năng điều khiển từ xa, vận hành ổn định và độ bền cao

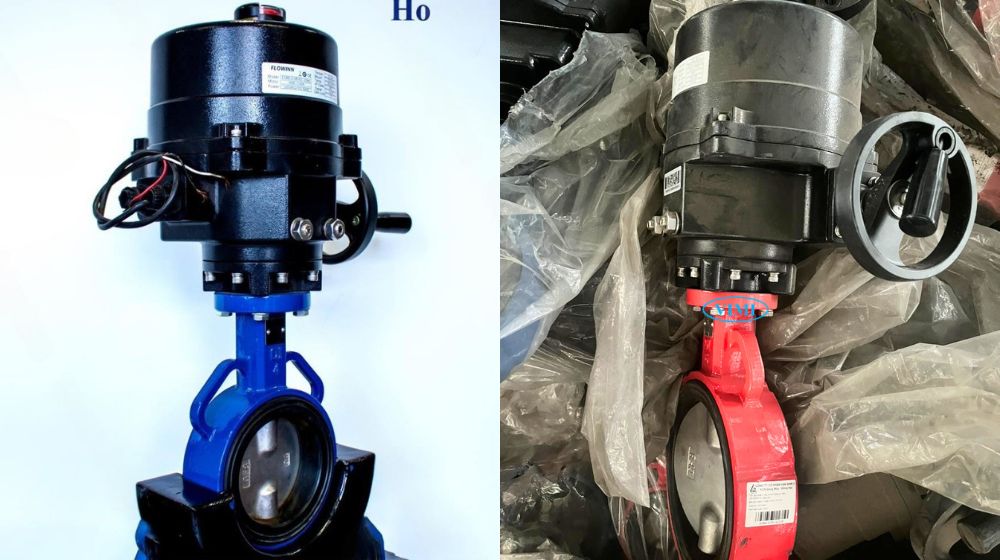

1. Van bướm động cơ điện Shinyi là gì

Van bướm động cơ điện Shinyi WEOM là loại van bướm Shinyi được vận hành đóng/mở tự động bằng động cơ mô tơ điện, thay thế hoàn toàn thao tác thủ công. Shinyi WEOM được thiết kế đa dạng kích cỡ, phù hợp với hầu hết các yêu cầu công trình hiện nay

Một số đặc điểm nổi bật:

• Điều khiển linh hoạt: Bộ truyền động được kết nối đến bảng mạch tại phòng điều khiển, hoặc tích hợp với các mô-đun điều khiển từ xa
• Dải điện áp đa dạng: Hỗ trợ điện 220VAC, 380VAC và 24VDC
• Phạm vi ứng dụng rộng: Kích thước từ DN50 ~ DN600, đáp ứng nhiều quy mô công trình khác nhau

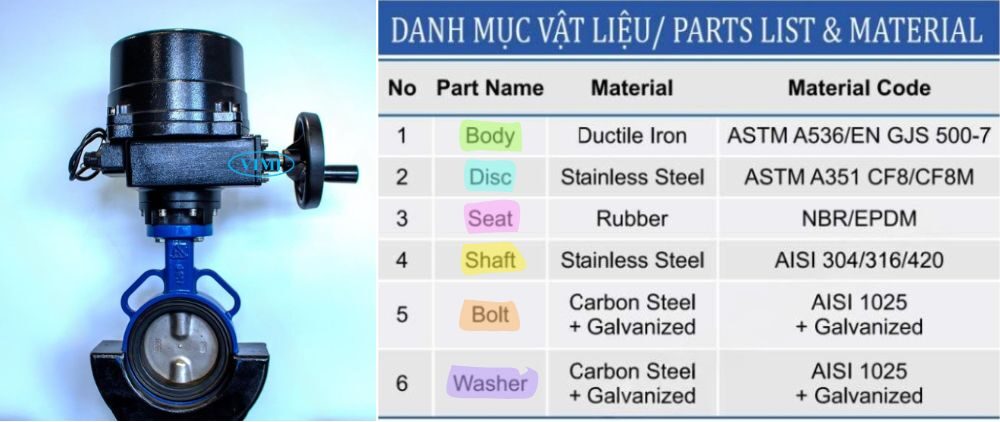

2. Cấu tạo của van bướm động cơ điện Shinyi

Van bướm động cơ điện Shinyi WEOM thuộc nhóm van bướm gang được cấu thành từ các bộ phận làm từ các loại chất lượng cao, đảm bảo độ bền và khả năng chịu áp lực tốt. Các bộ phận chính của Shinyi WEOM bao gồm:

• Thân van (Body): Gang cầu – ASTM A536 / EN GJS 500-7
• Đĩa van (Disc): Thép không gỉ – ASTM A351 CF8/CF8M
• Gioăng đệm (Seat): Cao su NBR / EPDM
• Trục van (Shaft): Thép không gỉ – AISI 304/316/420
• Bu-lông (Bolt): Thép carbon mạ kẽm – AISI 1025 + Galvanized

Với kích thước DN350~DN600, Shinyi WEOM bổ sung thêm các chi tiết: Pin (ASTM A351 CF8/CF8M), Bushing Teflon (PTFE) và O-Ring cao su (NBR/EPDM)

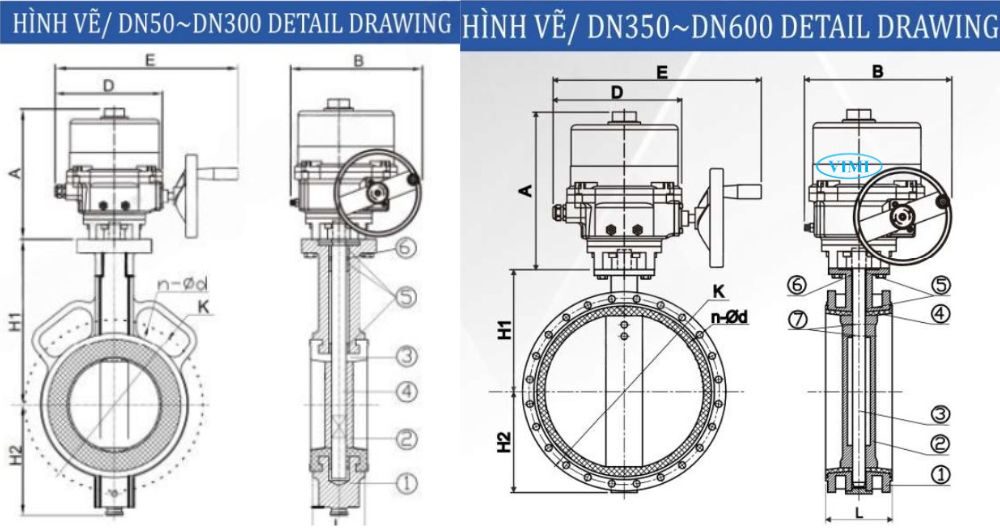

3. Kết nối và kích thước của Shinyi WEOM

Van bướm động cơ điện Shinyi được cung cấp với hai kiểu kết nối chính, lựa chọn theo kích thước và yêu cầu hệ thống:

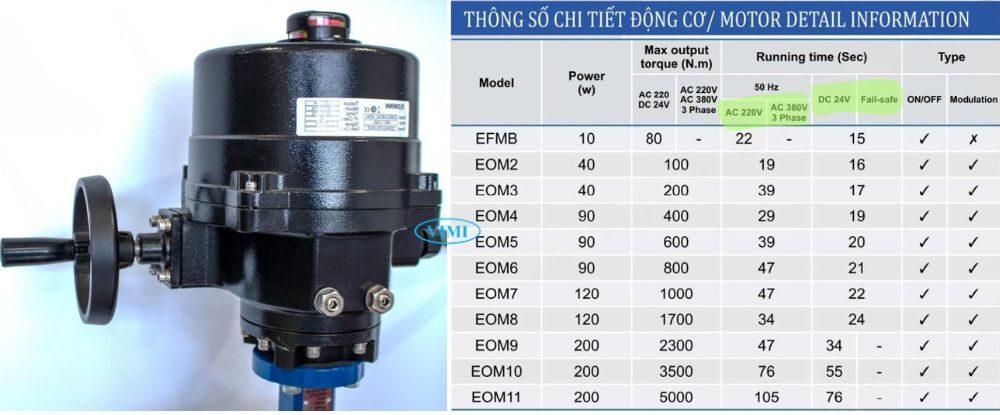

4. Thông số động cơ điện Shinyi WEOM

Shinyi WEOM cung cấp đa dạng model động cơ với công suất và mô-men xoắn khác nhau, đáp ứng các yêu cầu vận hành từ nhỏ đến lớn. Van bướm điều khiển điện của Shinyi hỗ trợ các kiểu điều khiển ON/OFF và Modulation (điều biến):

• Công suất động cơ: Từ 10W (model EFMB) đến 200W (model EOM9~EOM11), chia thành nhiều cấp 10W – 40W – 90W – 120W – 200W
• Mô-men xoắn tối đa: Từ 80 N.m (EFMB) đến 5000 N.m (EOM11), phù hợp với từng dải kích thước van từ nhỏ đến lớn
• Nguồn điện: Hỗ trợ AC 220V, AC 380V 3 pha và DC 24V
• Thời gian vận hành: Dao động từ 15 đến 105 giây tùy model, đảm bảo đóng/mở van ổn định và chính xác
• Kiểu điều khiển: Tất cả các model đều hỗ trợ ON/OFF, từ EOM2 trở lên hỗ trợ thêm Modulation (điều biến tín hiệu) giúp kiểm soát lưu lượng linh hoạt hơn
• Tính năng Fail-safe: Có trên một số model, đảm bảo van tự động về vị trí an toàn khi mất điện

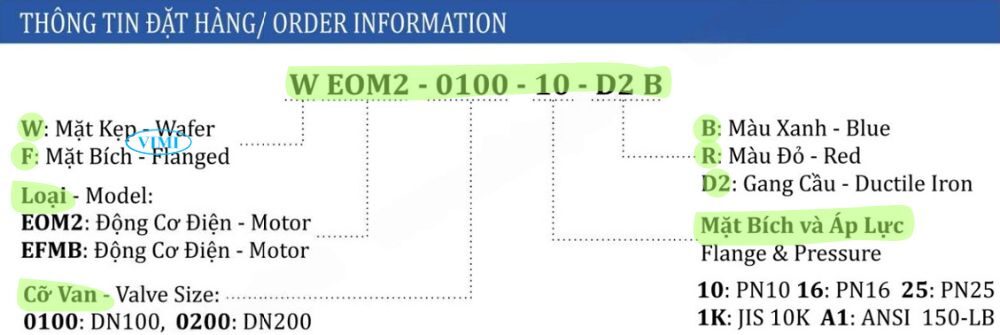

5. Đặt hàng van bướm động cơ điện Shinyi

Van bướm động cơ điện Shinyi sử dụng mã đặt hàng theo cấu trúc rõ ràng, giúp khách hàng dễ dàng xác định đúng sản phẩm cần. Cấu trúc mã Shinyi WEOM như sau:

Ví dụ: W EOM2 – 0100 – 10 – D2 B

• W / F: Kiểu kết nối – W: Mặt Kẹp (Wafer) / F: Mặt Bích (Flanged)
• EOM2 / EFMB: Loại động cơ điện
• 0100: Cỡ van – DN100 (0200 = DN200, …)
• 10 / 16 / 25: Áp lực – PN10 / PN16 / PN25
• 1K / A1: Tiêu chuẩn JIS 10K / ANSI 150LB
• D2: Vật liệu thân – Gang Cầu (Ductile Iron)
• B / R: Màu sơn – B: Xanh (Blue) / R: Đỏ (Red)

6. Ứng dụng của van bướm động cơ điện Shinyi

Van bướm động cơ điện Shinyi được thiết kế chuyên dụng cho hệ thống nước, phù hợp với các công trình dân dụng và công nghiệp yêu cầu điều khiển tự động. Shinyi WEOM thường được ứng dụng trong:

• Hệ thống cấp thoát nước: Nhà máy nước, trạm bơm, hệ thống phân phối nước đô thị
• Hệ thống HVAC: Điều hòa không khí trung tâm, hệ thống làm lạnh tòa nhà
• Hệ thống PCCC: Van điều khiển tự động trong hệ thống chữa cháy sprinkler
• Công trình hạ tầng: Cầu đấu nước thải, hệ thống xử lý nước
• Điều kiện làm việc: Nhiệt độ -10°C đến 80°C, môi trường nước sạch và nước thải thông thường
