Van bướm mặt bích hay van cánh bướm mặt bích hoặc được gọi là van bướm 2 mặt bích, chủ yếu dùng cho những hệ thống có áp lực lớn, hoặc những đường ống có kích cỡ lớn

1. Kho số lượng lớn van bướm mặt bích tại Vimi

Vimi hiện là đối tác chiến lược của nhiều nhãn hiệu sản xuất van bướm mặt bích khác nhau trên toàn thế giới, vì vậy chúng tôi cung cấp van cánh bướm mặt bích có áp lực từ 5K ~ 10K ~ 16K ~ 20K…theo các tiêu chuẩn JIS, hoặc van bướm mặt bích áp lực PN10 ~ PN16 ~ PN25 ~ PN40 với các van theo tiêu chuẩn BS – DIN, các van có áp lực Class 300 ~ #600 ~  #900 với các van theo tiêu chuẩn ANSI.

2. Van bướm mặt bích có đa dạng kích thước

Để đáp ứng được nhu cầu của khách hàng cũng như đa dạng hệ thống, Vimi luôn nhập khẩu các sản phẩm van bướm mặt bích với nhiều kích cỡ khác nhau, hiện nay trong kho chúng tôi có van cánh bướm mặt bích kích cỡ từ DN100 lên đến kích cỡ DN1000.

3. Chế độ bảo hành van bướm mặt bích và chứng nhận CO-CQ đầy đủ

Van bướm mặt bích nói riêng và các thiết bị công nghiệp khác do Vimi cung cấp đều được bảo hành 12 tháng, trong trường hợp van bướm 2 mặt bích phát sinh lỗi từ nhà sản xuất, chúng tôi hỗ trợ đổi mới trong thời gian ngắn nhất và không phát sinh thêm bất cứ chi phí nào khác.

Đối với các đơn vị thi công hay nhà thầu chào thầu vào các công trình hay dự án lớn, việc đáp ứng được yêu cầu về mặt thủ tục hồ sơ giấy tờ là cần tiết, hiểu được nhu cầu đó, mà các sản phẩm van bướm 2 mặt bích của Vimi luôn được cấp kèm đầy đủ các chứng nhận CO-CQ, đảm bảo về nguồn gốc cũng như chất lượng sản phẩm.

4. Thông số kỹ thuật van bướm mặt bích

Các thông số kỹ thuật cơ bản của van bướm mặt bích được hãng sản xuất công bố như sau:

• Kích thước van bướm mặt bích: DN50~ DN1200
• Vật liệu chế tạo: Gang, Inox, nhựa
• Tiêu chuẩn kết nối của van bướm mặt bích: BS, JIS, DIN, ANSI
• Vận hành van bướm 2 mặt bích: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
• Áp suất làm việc: PN16, PN25
• Nhiệt độ làm việc: 0 ~ 250^oC
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, dầu, xăng
• Xuất xứ của van cánh bướm mặt bích: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia
• Giao hàng: Toàn quốc

5. Van bướm mặt bích phổ biến những loại vật liệu nào

Van bướm mặt bích được chế tạo từ nhiều vật liệu khác nhau, phổ biến nhất vẫn là gang, thép, nhựa và inox

5.1 Van bướm mặt bích thân bằng gang

Với đặc tính nổi bật của gang so với các kim loại khác là khả năng hấp thụ tiếng ồn, độ bền chịu nén và khả năng chống mài mòn tốt, van bướm mặt bích thân gang có giá thành của loại vật liệu này thấp hơn so với inox hoặc thép chịu nhiệt, song song với thân gang đệm làm kín là gioăng cao su nên giá thành của van giảm xuống

5.2 Van bướm mặt bích bằng nhựa

Chủng loại van bướm mặt bích không xa lạ với các vật liệu kim loại, tuy nhiên với vật liệu nhựa, rất ít đơn vị sản xuất loại van bướm 2 mặt bích liền thân này, khả năng chịu va đập và chịu lực cũng như nhiệt độ và áp suất của vật liệu nhựa kém hơn so với kim loại. Nhiều nhà sản xuất thường đưa ra phương án, bán cả bộ van và mặt bích kèm theo tạo thành bộ sản phẩm van bướm mặt bích thân nhựa dùng cho các hệ thống dẫn hóa chất, nước thải có thành phần hóa học với nồng độ và áp suất cao

Tham khảo tất cả các loại van bướm nhựa

5.3 Van bướm mặt bích toàn thân inox

Van bướm mặt bích làm từ vật liệu inox thường sử dụng cùng với gioăng PTFE hoặc TEFLON nhằm mục đích đồng bộ khả năng chịu nhiệt độ, kháng hóa chất của van. Van bướm mặt bích thân làm từ inox thường chịu nhiệt độ tới 180^oC theo giới hạn của nhiệt của gioăng, tuy nhiên những van làm kín bằng gioăng chì hoặc bằng đĩa inox thì có thể chịu nhiệt cao hơn theo đặc điểm của inox

Xem thêm Inox là gì và tất cả các sản phẩm van bướm inox khác

5.4 Van bướm mặt bích thân làm từ thép chịu nhiệt

Khác với van inox, van bướm thân thép chịu nhiệt không sử dụng gioăng nhựa, làm kín bằng bề mặt kim loại giữa cánh và thân van, có khả năng chịu nhiệt độ lên tới 300^oC, phù hợp với những hệ thống hơi có nhiệt độ cao

Xem thêm thép A105 là gì | Tất cả các loại van bướm thép

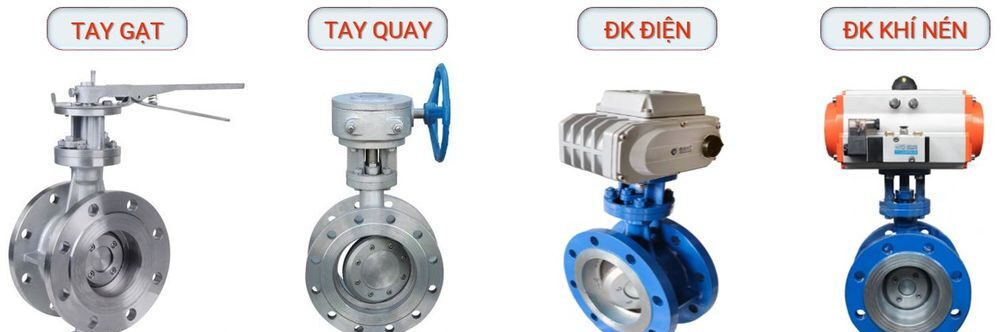

6. Van bướm mặt bích được vận hành theo những cách nào

Tương tự như với van bướm kiểu kẹp, van bướm măt bích có các phương pháp vận hành bằng tay và điều khiển tự động bằng điện hoặc bằng khí nén, phù hợp với những vị trí lắp đặt và cách thức vận hành của hệ thống.

6.1 Van bướm mặt bích dùng tay gạt

Van bướm mặt bích vận hành bằng tay gạt phù hợp với đường ống có kích thước nhỏ, hoặc đường ống có áp lực không quá lớn để người bình thường có thể vận hành được bằng tay. Đây là phương pháp vận hành thô sơ nhất, vận hành van bướm 2 mặt bích này không đòi hỏi người vận hành phải có trình độ chuyên môn cao, chỉ cần hiểu được sự liên quan giữa hướng tay gạt và hướng dòng chảy

Tất cả sản phẩm van bướm tay gạt

6.2 Van bướm mặt bích kiểu tay quay

Tương tự như với van bướm kiểu kẹp, kiểu van cánh bướm mặt bích kiểu vô lăng thường được lựa chọn cho những hệ thống có áp lực cao, hoặc được lắp đặt trên những đường ống lớn. Khi lực cánh tay tác động lên tay gạt không đủ lớn, hoặc áp lực của dòng tác động lên cánh van bướm mặt bích lớn =>>> Khi đó cần sử dụng kiểu tay quay với hộ bánh răng giúp chuyển đổi tỷ lệ truyền lực lên trục van, từ đó giảm lực cần thiết từ cánh tay tác động lên vô lăng của van cánh bướm mặt bích

Các sản phẩm van bướm tay quay

6.3 Van bướm mặt bích điều khiển điện

Van cánh bướm mặt bích điều khiển bằng điện là phương pháp vận hành tự động được ứng dụng rộng rãi bởi tính linh hoạt trong lắp đặt, rất tiện lợi khi sử dụng điện áp cho bộ điều khiển điện là 220V, trường hợp sử dụng điện áp 24V chỉ cần sử dụng thêm bộ chuyển đổi điện áp

Van bướm mặt bích khi sử dụng cho các đường ống kích cỡ khổng lồ (DN8000 ~ 1000) hầu như đều sử dụng phương pháp điều khiển bằng điện 3 pha 380V để tạo được lực kéo lớn cho motor từ đó có thể xoay cánh van nặng và lớn ở phía dưới

Nhiều sản phẩm Van bướm điều khiển điện khác nhau

6.4 Van bướm mặt bích điều khiển bằng khí nén

Van bướm mặt bích kiểu điều khiển tự động được đánh giá là tuyệt đối an toàn đối với người sử dụng, bởi van được điều khiển bởi khí nén có áp lực không quá cao, chỉ 3 ~ 8Bar. Phương pháp điều khiển này cho khả năng đóng mở rất nhanh với tốc độ đóng mở chỉ 1 ~ 2S.

Chỉ cần sử dụng máy nén khí và hệ thống dây dẫn khí nén (giá dây dẫn tương đối rẻ) là có thể tạo ra một hệ thống vận hành van bướm mặt bích tự động bằng khí nén

Rất nhiều sản phẩm van bướm điều khiển khí nén khác nhau

7. Báo giá van bướm mặt bích

Van bướm mặt bích bạn cần có thể vận hành bằng cơ học hoặc điều khiển tự động, khi cần bộ điều khiển tự động chúng tôi sẽ lắp ghép vào các thân van bướm mặt bích làm từ các vật liệu khác nhau theo yêu cầu của bạn. Bộ điều khiển điện và bộ điều khiển khí nén được nhập khẩu trực tiếp từ Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia.

Đơn giá của van bướm mặt bích có thể thay đổi theo từng thời điểm nên quý khách hàng có thể liên hệ trực tiếp với hotline của chúng tôi để được tư vấn và gửi báo giá chính xác, các kỹ sư bán hàng của Vimi sẽ tư vấn, lựa chọn phương án tốt nhất đáp ứng giới hạn nhiệt độ và áp suất theo hệ thống của bạn

8. Có thể bạn chưa biết về van bướm mặt bích

Chủ đề van bướm mặt bích có nhiều kiến thức kỹ thuật quan trọng mà có thể nhiều người còn chưa biết đến, nhóm kỹ sư bán hàng của Vimi chia sẻ đế người dùng có thêm kiến thức và chuyên môn khi sử dụng loại van bướm

8.1 Tại sao cần sử dụng van bướm mặt bích

Có nhiều trường hợp khác nhau dẫn đến việc lựa chọn kiểu van bướm 2 mặt bích là chủng loại thích hợp cho hệ thống của bạn

• Van cần lắp đặt phải có có một phía là đầu chờ dạng mặt bích – Khi đó van cánh bướm mặt bích là lựa chọn phù hợp: Ví dụ chờ để nối ống tiếp dầu trên các tàu biển
• Van mặt bích được lựa chọn để sử dụng trên các đường ống cỡ lớn – Kiểu kết nối kẹp rẻ tiền hơn nhưng sẽ không đảm bảo độ cố định và độ kín lưu chất
• Khi sử dụng van cho đường ống mà áp lực hệ thống lớn từ PN10 trở lên, van cánh bướm mặt bích cũng là lựa chọn hợp lý

8.2 Tiêu chuẩn lắp đặt của van cánh bướm mặt bích là gì

Tiêu chuẩn của van bướm mặt bích cũng chính là tiêu chuẩn mặt bích, bao gồm các tiêu chuẩn quốc tế như Tiêu chuẩn bích JIS ( Nhật ) – Tiêu chuẩn bích DIN ( Đức ) – Tiêu chuẩn bích BS ( Anh) – Tiêu chuẩn bích ANSI (Mỹ)… bởi van bướm 2 mặt bích sẽ lắp đặt với các mặt bích có các tiêu chuẩn trên

Xem thêm mặt bích là gì và  “Tính lắp lẫn của mặt bích“

8.3 Đặc điểm cấu tạo van bướm mặt bích

Van bướm 2 mặt bích có cấu tạo gồm 5 phần chính

• Thân van bướm mặt bích: Được chế tạo từ vật liệu gang, inox, thép, dễ dàng kết nối với các đường ống theo tiêu chuẩn mặt bích BS, JIS, ANSI, DIN.
• Cánh van bướm mặt bích : Thiết kế dạng đĩa tròn, sản xuất từ vật liệu inox, thích hợp cho nhiều môi trường khác nhau.
• Trục của van cánh bướm mặt bích: Là bộ phận dùng để kết nối bộ phận tay quay với đĩa van, gồm 2 phần trên và dưới gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.
• Bộ phận vận hành của van bướm 2 mặt bích: Hộp số tay quay, tay gạt, hoặc các bộ điều khiển tự động
• Bộ phận làm kín van bướm mặt bích: Được làm từ cao su EDPM – thân gang, PTFE – thân inox, gioăng chì hoặc không gioăng với van bướm thép

8.3 Sự khác nhau giữa van bướm mặt bích và van bướm kẹp và tai bích

Van bướm mặt bích có giá thành cao hơn so với kiểu kẹp và kiểu tai bích, nguyên nhân chính dẫn đến giá thành cao là do có thêm 2 mặt bích ở 2 bên của van, trong nhiều trường hợp việc lựa chọn van này là bắt buộc bởi những khác biệt rõ ràng về mặt kỹ thuật dưới đây.

I) Cần van bướm có thể chặn dòng – Tháo lắp 1 phía

Sự khác nhau lớn nhất giữa van bướm mặt bích với 2 loại van bướm còn lại nằm ở kiểu kết nối, kết nối của van bướm 2 mặt bích cho phép chúng ta đóng van chặn dòng, rồi tháo 1 bên van để kiểm tra hệ thống hoặc sửa chữa, trong khi việc đó không thể thực hiện đối với van bướm kẹp hoặc van bướm tai bích

II) Van bướm mặt bích cho phép van chịu được áp lực lớn

Với van bướm kiểu kẹp trong nhiều trường hợp dù kích thước van lớn nhưng khi thi công lắp đặt chỉ kẹp bằng 4 lu bông, sử dụng 4 đai ốc tương ứng. Việc lắp đặt như vậy không ảnh hưởng nhiều bởi hệ thống có áp lực nhỏ với điều kiện việc siết bu lông đều – đủ lực, với hệ thống có áp lực lớn quá trình vận hành có nguy cơ làm xoay chuyển bị trí van thì khi đó van kiểu kẹp sẽ bị rò rỉ, còn với van bướm mặt bích thì cố định chắc chắn và độ kín lưu chất tốt hơn

III) Van bướm mặt bích có khả năng chống rò rỉ tuyệt đối

Mặc dù cũng giống van kiểu kẹp sử dụng 2 gioăng cao su để làm kín, nhưng van bướm mặt bích cho phép chúng ta sử dụng loại gioăng mặt bích kiểu “Flat Face (FF)”, đây là gioăng mặt bích tràn mặt, khoét lỗ cho bolt xuyên qua, gia tăng bề mặt tiếp xúc giữa gioăng và bề mặt kim loại, tạo nên độ kín khiết cao, chống rò rỉ gần như tuyệt đối khi chúng ta siết đai ốc đúng cách.

8.4 Nguyên lý hoạt động của van bướm mặt bích

Cũng giống như các loại van bướm khác nguyên lý làm việc của van bướm 2 mặt bích cũng như vậy, chỉ khác cấu tạo bên ngoài và van vận hành theo nguyên tắc tác dụng và truyền lực từ tay quay (tay gạt) – trục van – cánh van. Khi người sử dụng tác dụng lực lên tay quay (hoặc tay gạt), sinh ra lực quay sẽ tác động đến trục van, khi đó cánh van sẽ được đóng hoặc mở.

8.5 Ưu điểm của van bướm mặt bích

Van bướm mặt bích có những ưu điểm riêng so với các loại van khác như

• Giá thành van bướm mặt bích rẻ hơn điều khiển tự động, dễ bảo dưỡng bảo trì và thay thế
• Sử dụng van cánh bướm mặt bích cho các ứng dụng yêu cầu về áp lực của lưu chất và nhiệt độ của lưu chất
• Van bướm 2 mặt bích hoạt động ổn định, kết nối chắc chắn, cho khả năng điều khiển dòng chảy tốt.
• Có hai mặt bích trên thân nên việc lắp đặt van cánh bướm mặt bích được tiến hành dễ dàng, chính xác, độ kín khít cao
• Van bướm 2 mặt bích đa dạng vật liệu chế tạo: inox, gang, nhựa, thép
• Van cánh bướm mặt bích có nhiều kiểu đóng mở như: tay quay, tay gạt, van điều khiển bằng điện, van điều khiển bằng khí nén.

8.6 Ứng dụng phổ biến của van bướm 2 mặt bích

Với đặc điểm thiết kế và cấu tạo, van bướm mặt bích thường được sử dụng cho các hệ thống và môi trường làm việc như:

• Van bướm mặt bích thích hợp cho ứng dụng nước bẩn như nước thải, nước sông.. của những đường ống lớn
• Van cánh bướm mặt bích dùng cho môi trường nước, dung dịch trung hòa, dầu, khí…
• Sử dụng van bướm 2 mặt bích làm van điều tiết cho hệ thống tàu biển cần áp lực cao
• Van bướm mặt bích dùng trong các nhà máy chế biến, nhà máy giấy, nhà máy điện, nhà máy lọc hóa dầu và ngành đóng tàu..

8.7 Lưu ý khi lắp đặt van bướm mặt bích

• Mở lá van cánh bướm mặt bích ở góc mở khoảng 1/4 trước khi lắp đặt để tránh bị biến dạng vòng đệm cao su khi siết quá chặt, có thể gây kẹt lá van hoặc rò rỉ nước
• Tùy mục đích sử dụng mà van bướm mặt bích có thể lắp đặt theo chiều nằm ngang hoặc thẳng đứng
• Cần kiểm tra kích thước và thông số giữa mặt bích van mặt bích và mặt bích đường ống phải trùng khớp nhau
• Có thể dùng gioăng làm kín kiêu FF  giữa hai mặt bích để tăng độ làm kín
