Van bướm gang | Van bướm gang tay quay | Đa dạng kích thước

Van bướm gang hay van bướm thân gang cánh inox là một dòng van bướm có giá thành rẻ, được ứng dụng nhiều trên các hệ thống cấp nước, hệ thống phòng cháy chữa cháy hay hệ thống khí nén. Về độ bền của dòng van này được đánh giá ở trung bình.

1. Đơn vị cung cấp van bướm gang số lượng lớn

Vimi là đơn vi chuyên cung cấp các sản phẩm van công nghiệp nói chung và sản phẩm van bướm gang nói riêng. Hệ thống kho rộng lớn, nhiều cơ sở trên toàn quốc, luôn sẵn hàng số lượng lớn với đầy đủ chủng loại kích thước khác nhau. Các sản phẩm được đảm bảo với chất lượng cao, bảo hành 12 tháng, giấy tờ chứng nhận CO-CQ đầy đủ, quý khách hàng có thể yên tâm sử dụng.

Khi mua các sản phẩm tại Vimi, khách hàng sẽ được tư vấn hỗ trợ, đưa ra các giải pháp kĩ thuật tối ưu cho hệ thống bởi các kĩ sư bán hàng giàu kinh nghiệm và trình độ chuyên môn cao. Liên hệ hotline 0972.881.852 để được báo giá chính xác và nhanh nhất về dòng sản phẩm này.

Tổng kho các chủng loại van bướm gang

Tổng kho các chủng loại van bướm gang 2

2. Các loại van cánh bướm gang phổ biến

Van bướm gang dạng kẹp

Van bướm gang nối kẹp có ưu điểm đó là khả năng kết nối dễ dàng với mặt bích của hai đầu ống. Cấu tạo van chỉ gồm hai vị trí xỏ bulong phía trên cổ van nên có thể lắp lẫn với nhiều dạng mặt bích tiêu chuẩn khác nhau. Thiết kế nhỏ gọn, tối giản, giá thành sản phẩm rẻ nên cũng dễ hiểu khi dòng van buom gang này được sử dụng nhiều trên các hệ thống.

Van bướm gang dạng kẹp

Van bướm gang dạng kẹp 2

Van bướm gang mặt bích

Van bướm mặt bích chịu được áp lực lớn hơn, do kết nối bằng hai mặt bích riêng biệt, với số lượng bu lông nhiều. Van bướm sẽ có hai mặt bích hai bên, và được kết nối riêng biệt với từng mặt bích trên đường ống. Thông thường, người ta hay sử dụng van bướm mặt bích cho những đường ống có kích cỡ lớn. Tuy nhiên trong một số trường hợp nó vẫn được sử dụng do đặc thù của lưu chất sử dụng và điều kiện làm việc.

Van bướm gang mặt bích

Van bướm thân gang cánh inox kiểu tay gạt

Là dạng van bướm có kiểu vận hành bằng tay, là loại vận hành phổ biến nhất. Tay van được mở ra khi kẹp lại, sau khi điều chỉnh vị trí cánh van xong thì mở ra. Khi điều chỉnh vị trí tay van, tay van sẽ đóng mở giống như chiếc mỏ vịt. Van bướm tay gạt được đóng hoặc mở, hoặc điều tiết lưu lượng dựa vào việc xoay tay gạt quanh trục của van bướm. Loại van này thường áp dụng cho kích cỡ nhỏ vì việc thao tác gạt là tương đối vất vả.

Van bướm thân gang cánh inox kiểu tay gạt

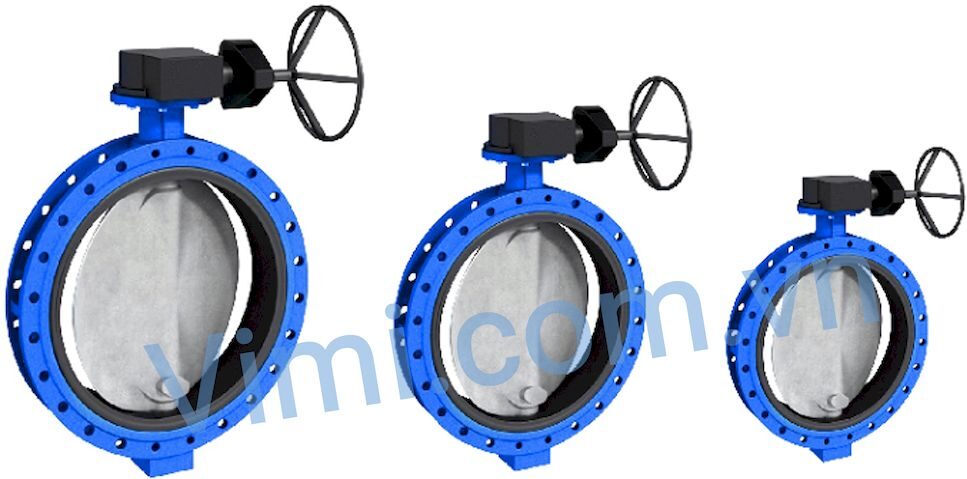

Van bướm gang tay quay

Đây là dạng van bướm áp dụng cho những đường ống kích cỡ lớn, van được vận hành bằng tay. Việc vận hành được truyền qua hộp số nên quá trình sử dụng khá dễ dàng. Tuy nhiên với các hệ thống siêu lớn thì vận hành cũng rất nặng. Khi đó các phương án điều khiển tự động sẽ phù hợp hơn.

Van bướm gang tay quay

Van bướm gang điều khiển điện

Van bướm điều khiển điện vận hành thông qua động cơ điện (điện áp 24V, 220V hoặc 380V). Thời gian đóng mở của van từ 10-15s cho đến 60s hoặc lâu hơn tuỳ vào kích thước đường ống. Van được sử dụng nhiều cho các đường ống kích thước lớn, các hệ thống yêu cầu tính tự động hoá cao.

Van bướm gang điều khiển điện

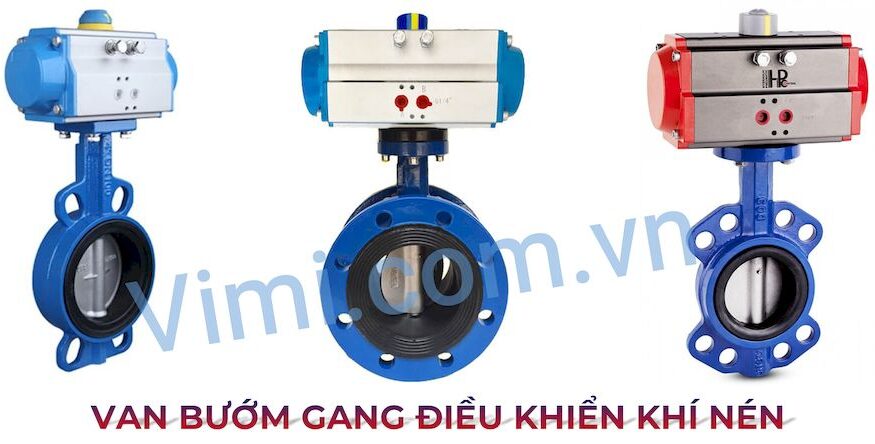

Van bướm gang điều khiển khí nén

Van bướm điều khiển khí nén cũng là một dạng điều khiển tự động nhưng van được điều khiển bằng áp lực khí nén thông qua bộ actuator. Van bướm khí nén có thời gian đóng mở nhanh, độ an toàn và độ bền cao nên van được sử dụng nhiều trên các hệ thống khí, tại các vị trí lắp đặt cần đảm bảo độ an toàn, tránh chập điện cháy nổ.

Van bướm gang điều khiển khí nén

3. Thương hiệu sản xuất van bướm thân gang cánh inox nổi tiếng

Hiện nay trên thị trường có rất nhiều các thương hiệu sản xuất van bướm gang, các thương hiệu này có nguồn gốc xuất xứ từ nhiều quốc gia công nghiệp khác nhau. Vậy làm sao để lựa chọn được sản phẩm có chất lượng cao và đảm bảo yêu cầu kĩ thuật, thì dưới đây là các thương hiệu van bướm gang tại Việt Nam được người sử dụng đánh giá cao và sản phẩm của các thương hiệu này đang được Vimi phân phối chính hãng.

Xuất xứ Đài Loan

Van bướm thân gang cánh inox xuất xứ Đài Loan có điểm mạnh đó là giá thành sản phẩm rẻ hơn các sản phẩm cùng loại khác. Tuy nhiên chất lượng các sản phẩm này vẫn ở mức khá tốt, giá thành thấp là bởi thuận lợi về khoảng cách địa lý, sản xuất số lượng lớn, nguồn nguyên liệu và nhân công rẻ, nên chúng ta có thể hoàn toàn yên tâm sử dụng.

Van bướm gang Haitima

Van bướm gang Shin Yi

Van bướm tín hiệu điện shinyi 9

Xuất xứ Malaysia

Van bướm Malaysia được sử dụng tương đối phổ biến trên các hệ thống dẫn nước, hệ thống PCCC, hệ thống nước thải tại các khu công nghiệp bởi giá thành rẻ và chất lượng sản phẩm đảm bảo được nhiều chủ đầu tư phê duyệt. Một số nhãn hiệu thường gặp là AUT và ARV.

Van bướm gang AUT

van bướm tín hiệu điện aut 6

Van bướm thân gang cánh inox ARV

Van bướm tín hiệu điện ARV 4

Van bướm tay quay mặt bích ARV 1

Xuất xứ Hàn Quốc

Các dòng van xuất xứ từ Hàn Quốc thường được biết đến là các sản phẩm có chất lượng cao, đây cũng là quốc gia có nền công nghiệp hiện đại và rất phát triển. Giá thành sản phẩm thường cao hơn so với các hãng đến từ Đài Loan và Trung Quốc, tuy vậy vẫn được rất nhiều khách hàng ưa chuộng sử dụng.

Van bướm gang Samwoo

Thương hiệu van bướm tay quay Samwoo Hàn Quốc thân gang cánh inox

Van bướm gang Kosaplus

Van bướm gang điều khiển điện tuyến tính Kosaplus 5

Van bướm gang Wonil

Van bướm tay gạt Wonil Hàn Quốc thân gang cánh inox 1

van cửa gang cũng là sản phẩm chúng tôi nhập khẩu từ rất nhiều nhà sản xuất khác nhau, bạn có thể xem danh sách sản phẩm: van cửa gang

4. Kiến thức chung về sản phẩm van cánh bướm gang

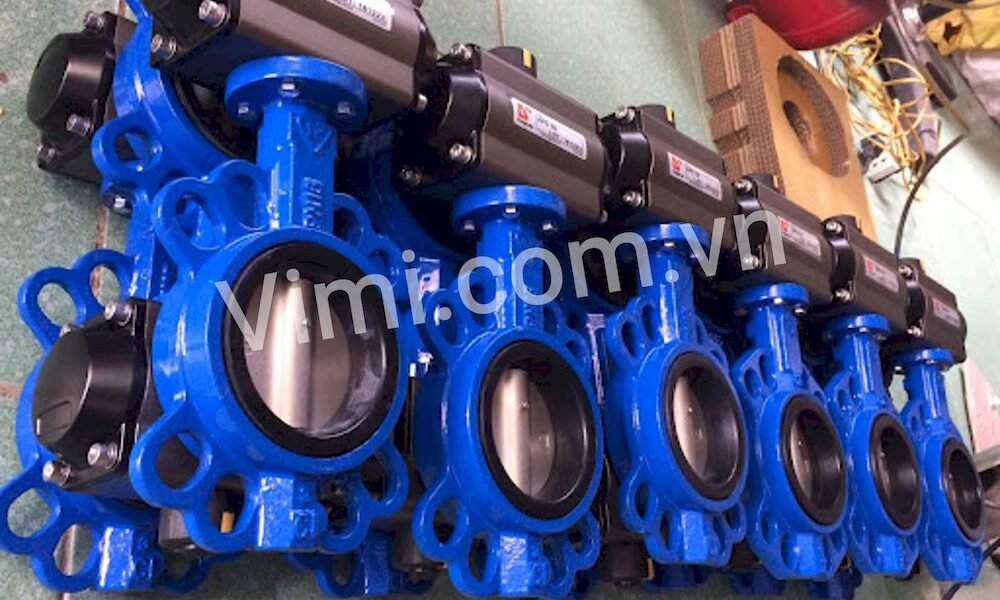

Van bướm gang là gì

Van bướm gang hay còn được gọi với tên van bướm thân gang cánh inox với cấu tạo thân được làm từ gang đúc, cánh và trục van được làm từ inox không gỉ 304 nên có thể làm việc tốt ở môi trường ăn mòn như axit và hóa chất, sản phẩm sử dụng điều khiển bằng tay gạt, tay quay và có thể thay thế bằng bộ điện hoặc khí nén.

Van cánh bướm gang là loại van bướm được sử dụng rộng rãi nhất hiện nay trên thị trường bởi chất lượng, giá thành cũng như công dụng của nó đem lại, van có đầy đủ kích thước từ DN40 – DN500 với các tiêu chuẩn kết nối như mặt bích, wafer, lug, mang đến sự chắc chắn cần thiết cho đường ống.

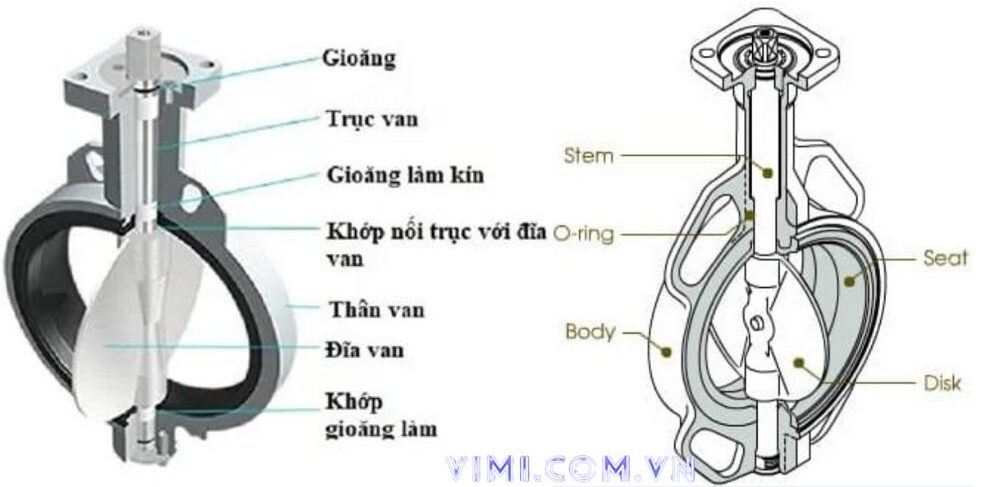

Cấu tạo van bướm gang

Thân van: làm bằng gang, là phần khung tròn đúc liền khối. Trên thân van có các lỗ xung quanh là dùng để cố định van vào đường ống bằng các bulong và đai ốc.

Đĩa van: được làm bằng gang, một bộ phận quan trọng của van cánh bướm, nó có hình dạng cánh bướm. Đĩa van dùng để điều tiết dòng chảy (đóng/mở) thông qua các phương pháp vận hành điều khiển hoặc tay gạt/ tay quay.

Gioăng làm kín (seat): được làm bằng cao su EPDM, PTFE, Hi EPDM… là chi tiết làm kín của đĩa van với phần thân lại với nhau.

Bộ phận tay gạt hoặc vô lăng: được làm bằng gang, là bộ phận dùng để điều khiển các góc mở khác nhau cho phần cánh van.

Nguyên lý hoạt động van bướm gang

Khi van ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van, chắn ngang dòng chảy lưu chất.

Khi tác động lực vào thiết bị điều khiển tay gạt, tay quay (với bộ điều khiển tự động là cấp điện hoặc khí nén), lực tác động truyền đến trục van và đĩa van, khiến đĩa van xoay theo góc mở. Khi đó, dòng lưu chất đã được mở, có thể chảy qua van với lưu lượng tùy thuộc góc mở của đĩa van. Và trạng thái mở hoàn toàn tương ứng vị trí góc mở của đĩa van vuông một góc 90 độ với thân van.

Ưu điểm của van bướm gang

Van bướm gang được sử dụng nhiều trên các hệ thống, bởi dòng van này có nhiều ưu điểm như:

Van bướm gang tay quay có bề mặt rắn chắc và chịu va đập cao

Giá thành của van gang rẻ hơn nhiều so với chất liệu thép và inox

Van không gây ô nhiễm môi trường, không thấm nước

Ở nhiệt độ phòng, tuổi thọ của van bướm gang có thể lên tới 40 năm

Sử dụng được cho nhiều loại môi trường từ nước sạch đến nước thải, hóa chất ăn mòn

Đa dạng kích cỡ, mẫu mã chủng loại lắp đặt được cho nhiều loại đường ống

Có thể kết nối đường ống theo nhiều dạng khác nhau như mặt bích, wafer, lug

Sử dụng kiểu điều khiển tay gạt nhanh chóng trong việc đóng mở, thay thế bằng tay quay khi dùng cho các đường ống lớn cần đến lực tác động nhiều

Ngoài ra thay thế kiểu điều khiển thủ công bằng bộ điện 220v, 380v, bộ khí nén để giúp van đóng mở điều tiết dễ dàng và nhanh chóng hơn

Ưu điểm van bướm gang

Ứng dụng van bướm thân gang cánh inox

Các hệ thống và môi trường sử dụng thường ứng dụng loại van bướm gang này có thể kể đến như:

Hệ thống cấp thoát nước

Hệ thống xử lý nước thải tại các khu dân cư, nhà cao tầng, các nhà máy công nghiệp

Các nhà máy sản xuất giấy, sản xuất giày da,,,

Hệ thống dẫn xăng dầu, các hệ thống chất lỏng mang độ nhớt, dính

Các hệ thống sử dụng trong PCCC

Van bướm gang ứng dụng trong một số môi trường

Van bướm gang ứng dụng trong một số môi trường 2

"
