Van bướm inox | Gioăng EPDM – PTFE | Đầy đủ chủng loại

Van bướm inox là dòng van bướm được sử dụng gần nhất phổ biến nhất hiện nay, bởi dòng van này có khả năng chịu nhiệt độ và áp suất rất tốt, đáp ứng được đa dạng các loại hệ thống và môi trường sử dụng khác nhau.

1. Kho số lượng lớn van bướm inox tại Vimi

Hiện nay, chúng ta có thể dễ dàng mua các sản phẩm van bướm inox tại nhiều nơi, tuy nhiên sẽ có một số các hạn chế như:

● Cửa hàng điện nước: không đủ chủng loại sản phẩm, không có catalogue sản phẩm, không được hỗ trợ sau khi mua

● Nhà máy sản xuất: không cung cấp số lượng nhỏ, ít hỗ trợ đối với các khách hàng cá nhân

Vimi tự hào là nhà cung cấp các sản phẩm van bướm inox chính hãng, với hệ thống kho nhiều cơ sở, diện tích rộng, luôn sẵn hàng số lượng lớn, sẵn sàng đáp ứng mọi đơn hàng từ khách hàng cá nhân đến khách hàng doanh nghiệp trong thời gian nhanh nhất. Sản phẩm có đầy đủ chứng nhận CO-CQ, đội ngũ hỗ trợ kỹ thuật nhiệt tình, chuyên môn cao, liên hệ với chúng tôi để được tư vấn và báo giá đầy đủ nhất về dòng sản phẩm này.

2. Thông số kỹ thuật van bướm inox

Các thông số kỹ thuật của sản phẩm van bướm inox được các nhà sản xuất công bố như sau:

• • Kích cỡ: DN50 (2”) ~ DN400 (16”)
  • Vật liệu chế tạo thân, đĩa, trục van: Inox201, Inox304, Inox316
  • Vật liệu chế tạo gioăng làm kín: Teflon (PTFE), Cao su (EPDM), Inox 304
  • Áp suất làm việc: 10kg/cm2, 16kg/cm2, 20kg/cm2
  • Kiểu kết nối: 2 Mặt bích, Wafer (kẹp), clamp
  • Tiêu chuẩn: JIS – BS – DIN – ANSI
  • Nhiệt độ làm việc: -5ºC ~ 250ºC
  • Môi trường sử dụng: nước, hơi nóng, khí nén, hoá chát, các hệ thống thực phẩm và dược phẩm
  • Xuất xứ: China, Korea, Taiwan, Malaysia

3. Van bướm inox bảo hành lên đến 12 tháng

Sản phẩm chất lượng thường sẽ được khẳng định thông qua chế độ bảo hành của sản phẩm. Hiện nay tất cả các sản phẩm van bướm inox của chúng tôi đều được các hãng ủy quyền bảo hành và có chế độ bảo hành từ hãng là 12 tháng.

Ngoài ra tùy thuộc vào dự án, khách hàng uy tín, lâu năm sẽ được chúng tôi cân nhắc để gia tăng thời gian bảo hành có thể lên đến 18 – 24 tháng.

4. Sản phẩm có đầy đủ chứng nhận CO-CQ

Việc cung cấp giấy tờ cần thiết kèm theo sản phẩm là rất quan trọng hiện nay. Bởi rất nhiều đơn vị sử dụng như: chủ đầu tư, nhà thầu, đơn vị thi công rất cần những giấy tờ và chứng chỉ cam kết chất lượng.

Toàn bộ các sản phẩm van bướm inox bao gồm các loại và các hãng với nhiều kích cỡ khác nhau đều cam kết có đầy đủ mọi giấy tờ kèm theo cho mọi đơn hàng.

5. Thương hiệu van bướm inox phổ biến

Trên thị trường có khá nhiều các thương hiệu sản xuất và cung cấp sản phẩm van bướm inox, việc lựa chọn sản phẩm của thương hiệu nào cũng là một băn khoăn lớn của người sử dụng.

Vimi hiện đang cung cấp sản phẩm van bướm inox của một số các thương hiệu sau, đây đều là các thương hiệu uy tín được nhiều khách hàng tin tưởng lựa chọn, sử dụng và đánh giá phản hồi rất tốt. Chúng ta hãy cùng tham khảo các sản phẩm dưới đây.

Van bướm inox Haitima

• • Kích cỡ van: DN50 (2”) ~ DN400 (16”)
  • Nguyên liệu thân, đĩa, trục, tay của van: Inox304
  • Gioăng làm kín: Teflon (PTFE)
  • Áp suất làm việc: 10kg/cm2, tương đương PN16
  • Kiểu kết nối: Kiểu kẹp Wafer (kẹp), kiểu 2 mặt bích
  • Tiêu chuẩn: Jis – BS – DIN – ANSI
  • Nhiệt độ: -5ºC ~ 180ºC
  • Môi trường lưu chất: Khí nén, hóa chất loãng, nước, hơi nóng.

Van bướm inox Samwoo

• • Xuất xứ: Hàn Quốc
  • Vật liệu: Có loại thân gang cánh inox và loại toàn thân inox
  • Gioăng làm kín: EPDM – thân gang cánh inox, PTFE – Thân inox
  • Kích cỡ valve: DN 50 ~ DN300

Van bướm inox Kosaplus

• • Xuất xứ: Hàn Quốc
  • Thân van: Thân gang cánh inox và loại thân inox
  • Vật liệu gioăng: EPDM và PTFE
  • Nhiệt độ sử dụng: 80^oC – EPDM, 180^oC – PTFE

Van bướm inox Wonil

• • Xuất xứ: Hàn Quốc
  • Thân van: Thân gang cánh inox và loại thân inox
  • Vật liệu gioăng: EPDM và PTFE
  • Nhiệt độ sử dụng: 80^oC – EPDM, 180^oC – PTFE

6. Chủng loại van bướm inox thường dùng

Phân loại van bướm inox theo vật liệu

Van bướm inox 201

Van bướm inox 210 được sử dụng phổ biến hiện nay bởi giá thành rẻ, thích hợp với nhu cầu sử dụng của nhiều loại hệ thống và môi trường làm việc. Dòng van bướm inox này thường có thêm một lớp mạ bên ngoài giúp van trông sáng, bóng và đẹp hơn, thuận tiện vệ sinh. Nhược điểm của van bướm inox 201 đó là có thể bị gỉ sét và dễ xỉn màu.

Van bướm inox 304

Đặc điểm van bướm inox 304 có thể dễ dàng nhận biết bằng mắt thường vì không có lớp mạ sáng, inox có độ mờ, hơi xước. Ưu điểm của của van này là không bị gỉ sét, không bị xỉn màu, đảm bảo an toàn các ứng dụng, bền bỉ theo năm tháng. Xong, giá thành của van bướm ĩno 304 thường cao hơn van bướm inox 201.

Van bướm inox 316

Van bướm inox 316 cũng có những ưu điểm như inox 304 là sáng bỏng, không gỉ sét. Tuy nhiên inox 316 không có độ mờ như inox 304. Giá thành của loại van bướm inox 316 thường khá cao, nên chỉ được một số các hãng lớn như Emico, Wonil, SW, Toyo, Kizt sản xuất. Loại vật liệu inox 316 thường được sử dụng nhiều trong các hệ thống thực phẩm yêu cầu khả năng kháng khuẩn cao.

Van bướm inox 430

Van bướm inox 430 có giá thành khá rẻ, xong chất lượng được đánh giá là kém nhất trong các loại inox. Đặc điểm của loại vật liệu này là thường xỉn màu, dễ bị ô xi hóa bởi môi trường.

Phân loại van bướm inox theo phương pháp vận hành

Van bướm inox có đa dạng phương pháp vận hành, được chia thành hai dạng chính là điều khiển cơ học bằng tay hoặc điều khiển tự động. Tuỳ vào mục đích sử dụng và yêu cầu hệ thống, chúng ta có thể lựa chọn phương pháp sao cho phù hợp và tối ưu chi phí.

Van bướm inox tay gạt

Van bướm tay gạt inox có tên tiếng anh là Level Handle Stainless Steel Butterfly Valve, vận hành bằng bộ phận tay gạt có gắn trên thân van. Đây là phương pháp cơ bản nhất, không đòi hỏi kinh nghiệm của người vận hành cũng như trình độ chuyên môn.

Ưu điểm:

• • Khả năng đóng mở nhanh chóng
  • Kết nối đơn giản và dễ dàng
  • Hoạt động tốt ở nhiệt độ và áp lực cao
  • Hoạt động tốt trong môi trường có tính ăn mòn như hóa chất, axit, bazơ

Van bướm inox tay quay

Van bướm inox tay quay tiếng anh là “Gear Stainless Steel Butterfly Valve” cũng là dòng van bướm sử dụng phương pháp vận hành bằng tay, tuy nhiên dòng van bướm này phù hợp với các van có kích thước lớn (DN200 hoặc DN250 trở lên) do cần một lực lớn tác động lên trục van để xoay cánh bướm.

Ưu điểm:

• • Tối ưu không gian hoạt động của van
  • Có hộp số trợ lực, nên vận hành dễ dàng và nhẹ nhàng
  • Có nhiều loại van kích thước lớn, dùng cho hệ thống lớn
  • Lắp đặt kiểu Wafer phù hợp với nhiều tiêu chuẩn mặt bích khác nhau
  • Hoạt động tốt trong môi trường có tính ăn mòn và nhiệt độ cao

Van bướm inox điều khiển điện

Hiện nay các dòng van bướm điều khiển điện thường được sử dụng trong các hệ thống điều khiển tự động, đặc biệt phù hợp với những vị trí khó vận hành hoặc để đáp ứng mục đích vận hành tự động hoá giúp tăng hiệu quả và giảm chi phí nhân công. Van có hai chế độ đóng mở là điều khiển ON/OFF hoặc điều khiển tuyến tính.

Ưu điểm:

• • Điều khiển van dễ dàng và thuật tiện
  • Điều khiển van đóng mở tự động, nhanh chóng và chính xác
  • Nguồn điện áp đa dạng, dễ kết nối và sử dụng
  • Hoạt động tốt tại vị trí con người không thể trực tiếp vận hành van
  • Chất liệu van tốt, hoạt động ổn định và tuổi thọ cao

Van bướm inox điều khiển khí nén

Van bướm điều khiển khí nén là loại van bướm điều khiển tự động có thời gian đóng mở nhanh, độ an toàn khi sử dụng rất cao, giảm thiểu được các rủi ro chập cháy hoặc nhiễm điện. Với mức áp lực khí nén dùng để điều khiển van chỉ khoảng 3 ~ 8bar nên gần như không gây tai nạn đối với con người.

Ưu điểm:

• • Hoạt động tốt trong môi trường khác nghiệt và các vị trí con người khó thao tác, đặc biệt các vị trí yêu cầu độ an toàn cao
  • Đóng mở van hoàn toàn tự động nhờ áp lực khí nén
  • Điều khiển van đơn giản và dễ dàng, dễ vận hành và sử dụng
  • Van hoạt động ổn định, tuổi thọ lâu, độ bền cao
  • Hoạt động tốt ở môi chất có tính ăn mòn, nhiệt độ cao

Phân loại van bướm inox theo kiểu kết nối

Van bướm inox có nhiều dạng kết nối khác nhau nhằm đáp ứng được tốt nhất tại các vị trí lắp đặt, tuỳ thuộc vào nhu cầu và mức độ sử dụng mà người vận hành có thể lựa chọn các phương pháp kết nối sao cho phù hợp và vẫn đảm bảo được hiệu quả làm việc và tiết kiệm được chi phí cho hệ thống.

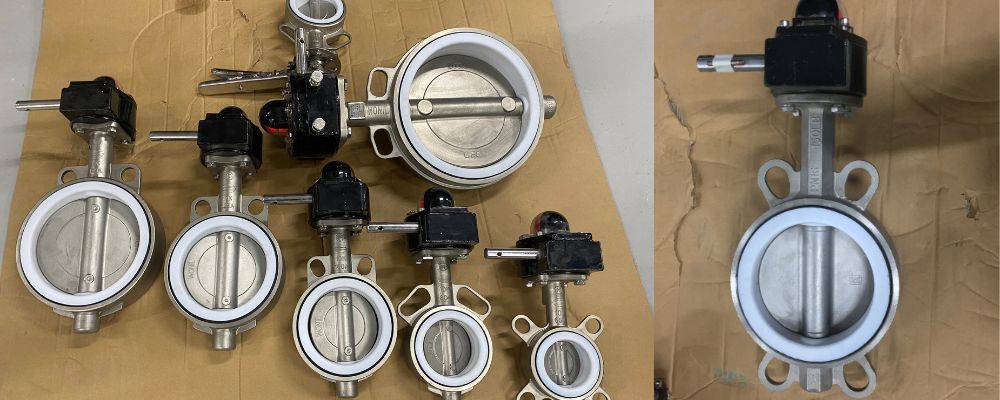

Van bướm inox nối kẹp

Đây là dòng van bướm inox kiểu kẹp, phổ biến nhất trên thị trường hiện nay. Van bướm kẹp có cấu tạo đơn giản, chỉ gồm hai vị trí xỏ bulong ở phí trên cổ van bướm.

Với thiết kế nhỏ gọn, tối giản, giá thành sản phẩm rẻ nên lượng tiêu thụ sản phẩm này trên thị trường là rất lớn.

Van bướm inox nối tai bích

Van bướm tai bích có điểm dễ nhận biết đó là số vị trí xỏ bulong đúng bằng số lỗ bắt bulong trên mặt bích của hai đầu đường ống. So với dòng van bướm kẹp, dòng van này được định vị chính xác, chắc chắn và cũng chịu được áp lực tốt hơn. Do đó trong một số trường hợp cụ thể, sẽ chỉ định sử dụng loại van bướm tai bích này.

Van bướm inox nối mặt bích

Tương tự như van bướm tai bích, van bướm inox mặt bích cho chúng ta sự chính xác cao hơn trong lắp đặt. Van kết nối với đường ống bằng hai mặt bích riêng biệt, kiểu kết nối này cho độ kín khít cao, chịu được áp lực cao, nên dùng nhiều cho các hệ thống có kích thước lớn. Lưu ý khi sử dụng van bướm inox mặt bích đó là cần lựa chọn đúng tiêu chuẩn với hệ thống để đảm bảo việc lắp đặt được chính xác.

7. Báo giá van bướm inox

Van bướm inox ngày càng được sử dụng rộng rãi trên các hệ thống bởi những ưu điểm vượt trội của nó. Chính vì vậy mà trên thị trường có rất nhiều các đơn vị cung cấp dòng sản phẩm này, nên vẫn còn rất nhiều khách hàng băn khoăn chưa biết lựa chọn mua van bướm inox ở đâu.

Với nhiều năm kinh nghiệm trong lĩnh vực chuyên cung cấp van công nghiệp và các dòng phụ kiện, Vimi tự hào là đơn vị nhập khẩu và phân phối các sản phẩm van bướm inox chính hãng xuất xứ Hàn Quốc, Đài Loan.

Sản phẩm được nhập khẩu trực tiếp với đầy đủ giấy tờ, chứng từ CO, CQ. Van bướm inox do Vimi cung cấp cam kết chính hãng, bảo hành 12 tháng theo cơ chế 1 đổi 1. Sản phẩm luôn có sẵn số lượng lớn, sẵn sàng giao hàng tận nơi.

Liên hệ ngay hotline của chúng tôi để được tư vấn và nhận báo giá đầy đủ nhất về dòng sản phẩm này.

8. Chia sẻ kiến thức về van bướm inox (Đầy đủ nhất)

Van bướm inox là gì?

Van bướm inox là dạng van bướm mà toàn thân được cấu tạo từ chất liệu inox 201, 304, 316 nên có độ bền cao, đĩa và trục inox316, gioăng thường là Teflon Có khả năng chống chịu được những điều kiện môi trường khắc nghiệt. Loại van này sử dụng ở các môi trường: Dầu nóng, dầu khí, hóa chất, mía đường và các nhà máy xí nghiệp có đường ống nhiệt độ cao.

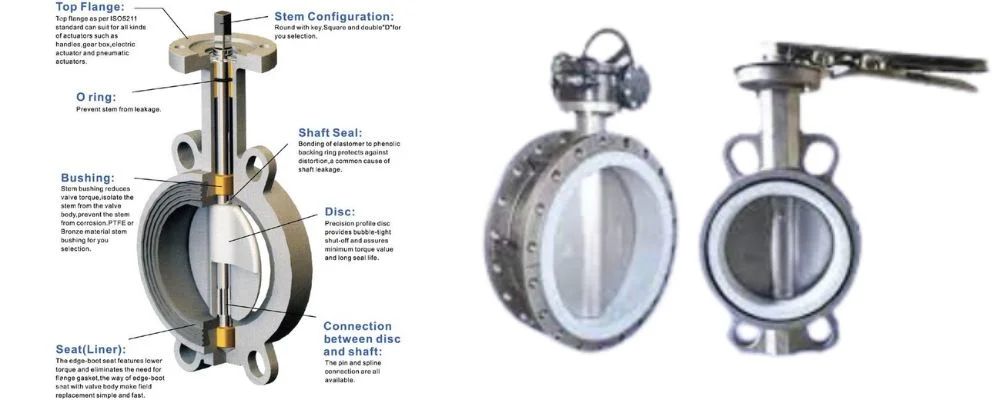

Cấu tạo van bướm inox

Van bướm inox có cấu tạo từ 5 bộ phận chính:

● Thân van: Được chế tạo từ vật liệu inox 201,304, 316. Là bộ phận quan trọng nhất trong mỗi chiếc van bướm, trong sản xuất cũng như trong quá trình sử dụng.

● Đĩa van: Được thiết kế theo dạng cánh bướm, được cố định với trục van. Đĩa van có thể xoay 1 góc 90^o so với thân van.

● Trục van: Được gắn một đầu gắn với đĩa van, 1 đầu gắn với thiết bị điều khiển. Có chức năng chuyển động cho thiết bị và thường được chế tạo từ inox 304 hoặc inox 316

● Gioăng: Bộ phận này được làm từ vật liệu cao su, an toàn với nguồn nước sạch và nước thải. Có chức năng làm kín van và ngăn chặn rò rỉ.

● Thiết bị điều khiển: Tùy vào loại van bướm mà bộ phận điều khiển sẽ khác nhau, có loại bằng cơ hoặc tự động. Thường là tay gạt,  tay quay vô lăng, bộ điều khiển điện  hay đầu điều khiển khí nén khí nén. Chúng được nối với trục van để điều khiển hoạt động của thiết bị.

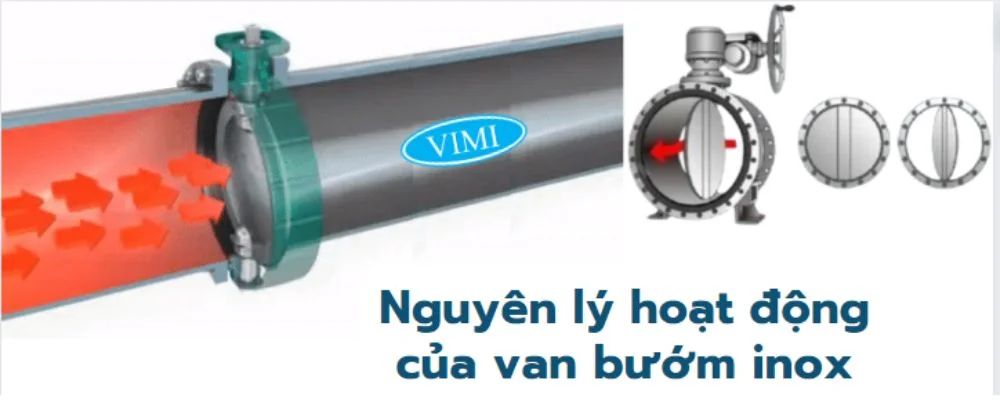

Nguyên lý hoạt động van bướm inox

Khi nhận được chuyển động từ bộ phận điều khiển ( tay kẹp, vô lăng…) momen lực sẽ được truyền đến trục của van bướm. Vì trục của van bướm và cánh van bướm được liên kết chặt với nhau. Nên sẽ giúp cho cánh van xoay 1 góc nhất định, hoặc đến vị trí song song với hoặc vuông góc với dòng chảy. Khi van bướm mở hoàn toàn 100%, đĩa van sẽ song song với hướng dòng chảy. Khi van bướm đóng hoàn toàn 100%, đĩa van sẽ vuông góc với hướng dòng chảy. Điều này có nghĩa khi bạn muốn đóng van thì bạn cần xoay cánh van đi 1 góc 90 độ ( 1/4 vòng tròn). Và việc bạn điều chỉnh góc mở cánh van cũng chính là việc bạn điều tiết lưu lượng dòng chảy.

Đặc điểm van bướm inox

Van bướm inox tên tiếng anh là Stainless Steel Butterfly Valve là một chủng loại van bướm được chế tạo từ inox, loại vật liệu cao cấp được ứng dụng rất nhiều trong lĩnh vực công nghiệp hiện nay.

Cấu tạo từ vật liệu inox nên dòng van bướm này có một số các đặc điểm như chịu được nhiệt độ và áp suất lớn, chống ăn mòn gỉ sét, chống bám bẩn bề mặt, phù hợp nhiều loại môi trường khắc nghiệt, tuy nhiên giá thành của các sản phẩm van bướm inox thường cao hơn các dòng vật liệu khác.

Hiện nay van bướm inox được sử dụng nhiều nhất đó là van bướm inox 304, một số trường hợp đặc biệt có thể sử dụng đến van bướm inox 316.

Ưu nhược điểm van bướm inox

Về cơ bản van bướm được sử dụng rộng rãi và phổ biến với nhiều hệ thống khác nhau, van được ứng dụng trong nhiều nghành nghề lĩnh vực

Ưu điểm của van bướm inox

• • Van bướm inox có dải kích thước rộng 50A ~ 500A
  • Kiểu van inox tay gạt và kiểu van bướm khí nén có thể đóng mở nhanh từ 1 ~ 2 giây
  • Vật liệu thân inox nên van có khả năng làm việc trong môi trường hóa chất, hơi nóng chịu nhiệt độ cao, axit ăn mòn
  • Van inox có thể chịu được áp lực và nhiệt độ cao
  • Độ bền van inox cao hơn so với van bướm thân gang
  • Phù hợp cho nhiều lưu chất khác nhau: Nước, nước thải, khí nén, xi măng, bột giấy, thực phẩm, dược phẩm, hóa chất.
  • Van có thể kết nối theo nhiều cách bao gồm: Kiểu kết nối dạng kẹp thông dụng, kiểu kết nôi 2 mặt bích độ kín cao, dạng clamp linh hoạt đối với van bướm vi sinh.
  • Ngoài ra van bướm inox có thể điều khiển tự động thay thế sức người, bằng các sử dụng bộ điều khiển điện hoặc bộ điều khiển khí nén

Nhược điểm của van bướm inox

• • Giá thành cao hơn so với van bướm gang
  • Trọng lượng nặng hơn van bướm gang
  • Tương tự như van bướm nói chung, cánh van làm giảm tốc độ dòng

Ứng dụng thực tế van bướm inox

Van bướm là một dòng van công nghiệp được sử dụng phổ biến nhất, nên chúng ta có thể dễ dàng bắt gặp loại van này trên nhiều các hệ thống sản xuất, vận hành và nhà máy. Ngày này van bướm càng được sử dụng nhiều hơn và được nhiều các đơn vị thi công, sản xuất lực chọn cho hệ thống của mình. Dưới đây là một số các ứng dụng thực tế của van bướm inox trên các hệ thống và loại môi trường khác nhau:

● Sử dụng cho các công trình nước cấp, xử lý nước thải

● Sử dụng trong các nhà máy thuỷ điện, trên các đường ống dẫn nước

● Trên các hệ thống khí nén

● Được sử dụng rộng rãi trong PCCC bởi van bướm inox hoạt động tốt với nước ngọt, tháo tác dễ dàng và nhanh chóng

● Ứng dụng nhiều trên tàu biển, van có trọng lượng nhẹ hoạt động tốt với nước mặn và dầu

● Sử dụng để đóng mở nhanh rất tốt, van chiếm ít không gian hơn dòng van bi, sử dụng hầu hết cho các vật liệu lỏng
