Van bướm thép | Vận hành bằng tay – Điện – Khí nén | Chịu nhiệt độ cao

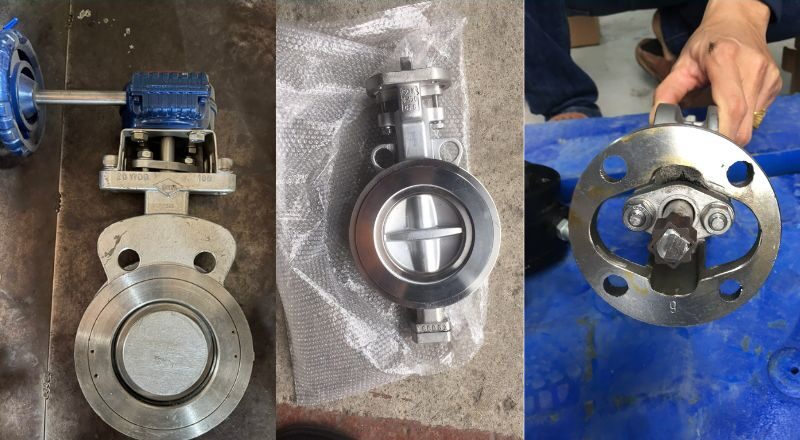

Van bướm thép là một dòng van bướm đặc biệt được sản xuất để phục vụ cho các môi trường chủ yếu về nhiệt độ cao. Dòng van bướm vật liệu thép này có đặc điểm và tính năng gì, chúng ta hãy cùng tìm hiểu trong bài dưới đây.

1. Đơn vị cung cấp van bướm thép số lượng lớn

Nhằm đáp ứng tốt nhu cầu của thị trường, công ty Vimi chúng tôi luôn nhập khẩu và phân phối các dòng sản phẩm van bướm thép từ Nhật Bản, Hàn Quốc, Đài Loan với số lượng lớn. Các sản phẩm đều được nhập khẩu chính hãng, bảo hành 12 tháng, chứng nhận CO-CQ đầy đủ, quý khách hàng có thể hoàn toàn yên tâm sử dụng.

Các sản phẩm do Vimi cung cấp luôn đầy đủ về kích thước chủng loại đáp ứng nhiều loại hệ thống khác nhau. Liên hệ với chúng tôi qua hotline để được tư vấn và hỗ trợ kĩ thuật nhiệt tình nhất.

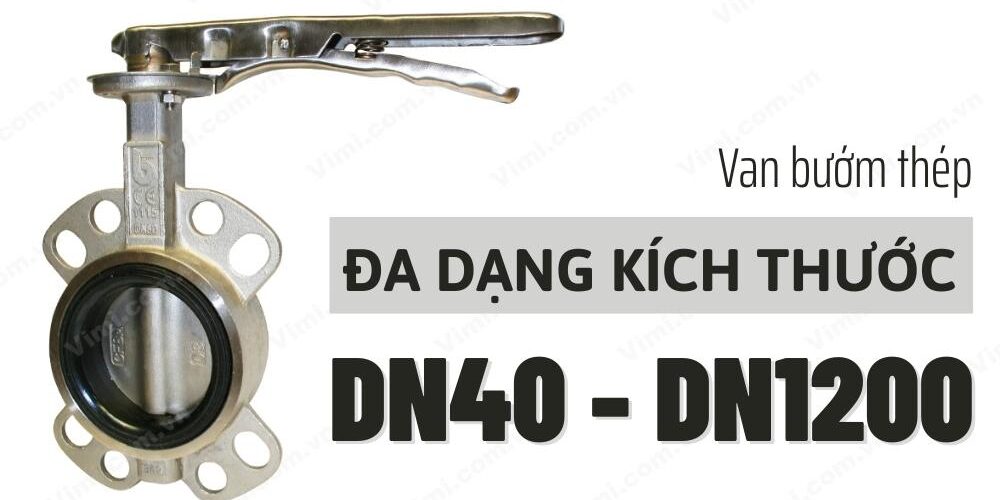

2. Dải kích thước sản xuất của van bướm thép

Van bướm thép thường được sử dụng nhiều cho các hệ thống có áp suất và nhiệt độ cao, xong dòng van bướm này cũng được sản xuất với nhiều kích thước khác nhau, từ các sản phẩm kích thước nhỏ DN40 đến các sản phẩm có kích thước lớn DN1200.

Còn nếu bạn muốn sử dụng các dòng van bướm thép kích thước lớn hơn, chúng ta sẽ cần phải đặt trước với các đơn vị sản xuất.

Van bướm thép

3. Van bướm thép với chế độ bảo hành 12 tháng

Khi mua các sản phẩm van bướm thép do Vimi cung cấp, tất cả các sản phẩm này đều được bảo hành chính hãng 12 tháng. Trong quá trình sử dụng, nếu sản phẩm phát sinh lỗi từ nhà sản xuất, Vimi có thể hỗ trợ đổi mới trong thời gian sớm nhất, không phát sinh thêm bất cứ chi phí nào, tránh ảnh hưởng đến việc vận hành trên hệ thống.

Không chỉ vậy, đối với một số các đơn vị là đối tác khách hàng thân thiết của Vimi, chúng tôi còn có thể hỗ trợ điều chỉnh linh hoạt thời gian bảo hành sản phẩm lên đến 18 hoặc 24 tháng nhằm phù hợp nhất với thực tế thi công ngoài công trình.

Van bướm thép

4. Vimi cung cấp đầy đủ chứng nhận CO-CQ

Việc cung cấp đầy đủ giấy tờ chứng nhận cho sản phẩm là vô cùng cần thiết, bởi hiện tại để có thể chào thầu vào các công trình hay dự án lớn thì yếu tố về mặt thủ tục hồ sơ là rất quan trọng.

Biết được nhu cầu đó, nên các sản phẩm van bướm thép hay van bướm nói chúng do Vimi phân phối đều có đầy đủ các chứng nhận CO-CQ, nhằm chứng minh rõ ràng về nguồn gốc xuất xứ và chất lượng của sản phẩm, hỗ trợ đắc lực cho các đơn vị thi công hay nhà thầu.

Ngoài ra, để được hỗ trợ thêm về các vấn đề khác, quý khách hàng có thể liên hệ trực tiếp tới hotline của chúng tôi, luôn luôn có các kĩ sư bán hàng sẵn sàng hỗ trợ 24/7.

Thông số kỹ thuật sản phẩm van bướm thép

  • Tên sản phẩm: Van bướm Thép
  • Kích cỡ: DN40 – DN1200
  • Vật liệu chế tạo thân van: Thép WCB không gỉ
  • Vật liệu chế tạo đĩa van: Thép, Gang
  • Vật liệu gioăng làm kín: Cao su Teflon , PTFE, EPDM , NRB …
  • Áp lực làm việc: PN16, PN25, PN40
  • Nhiệt độ làm việc: -10 độ C – 250 độ C
  • Tiêu chuẩn kết nối: BS, DIN, JIS, IP67, IP65
  • Kiểu vận hành: Tay quay, Tay gạt
  • Kiểu nối: mặt bích, Water
  • Môi trường làm việc: nước, nước thải, hóa chất, xăng dầu, hơi nóng, khí, gas
  • Chế độ bảo hành: 12 tháng
  • Xuất xứ: Đài loan, Hàn Quốc, Trung Quốc, Nhật Bản, và các nước G7…

Van bướm thép

5. Van bướm thép có nhiều thương hiệu khác nhau

Vimi là đơn vị đi đầu trong lĩnh vực van công nghiệp tại thị trường Việt Nam, với sứ mệnh đem lại những sản phẩm chất lượng tốt nhất cho khách hàng. Đến nay Vimi đã liên kết với nhiều thương hiệu van nổi tiếng để có đa dạng sự lựa chọn cho khách hàng của mình. Các thương hiệu van bướm thép mà chúng tôi cung cấp tới từ nhiều quốc gia và khu vực khác nhau trên thế giới như:

● Châu Âu: Zetkama, ODE, FARG..

● Châu Á: Sanwa: UniD, Shiyi, Samyang, AUT, YDK, YNV….

Van bướm thép

6. Các chủng loại van bướm thép phổ biến

Phân loại van bướm thép theo kiểu kết nối

Van bướm thép được thiết kế với hai dạng kết nối chính là kết nối kiểu kẹp và kết nối tai bích. Hai phương pháp này chỉ khác nhau một chút về số vị trí bắt bulong, còn các kết nối là tương tự.

Van bướm thép kết nối kẹp

Loại van này có cấu tạo đơn giản và giá thành rẻ nhất. Van gồm hai vị trí xỏ bulong để cố định van bằng cách kẹp chặt bởi hai mặt bích của ống ở hai bên.

Van bướm thép nối tai bích

Cấu tạo của van bướm tai bích tương tự như van bướm kẹp nhưng điểm khác đó là số lượng vị trí bắt bulong nhiều hơn, số vị trí này đúng bằng số lỗ dùng để bắt bulong trên hai mặt bích của đường ống. Kiểu kết nối này cho độ chính xác và tính cố định cao hơn kết nối kiểu kẹp.

Van bướm thép kết nối kiểu mặt bích

Kiểu kết nối kẹp mặt bích, mang lại tính tiện dụng khi van có thể kết nối với nhiều tiêu chuẩn mặt bích khác nhau. Tuy nhiên, kiểu kết nối này thường được sử dụng với những valve có kích thước đến DN200 hoặc DN250, bởi kết nối kiểu kẹp không cho phép sử dụng với những trường hợp áp suất cao và kích cỡ lớn.

Phân loại van bướm thép theo phương pháp vận hành

Van bướm thép vận hành theo hai dạng chính là điều khiển cơ học bằng tay hoặc điều khiển tự động. Mỗi phương pháp sẽ có ưu điểm và khả năng ứng dụng riêng.

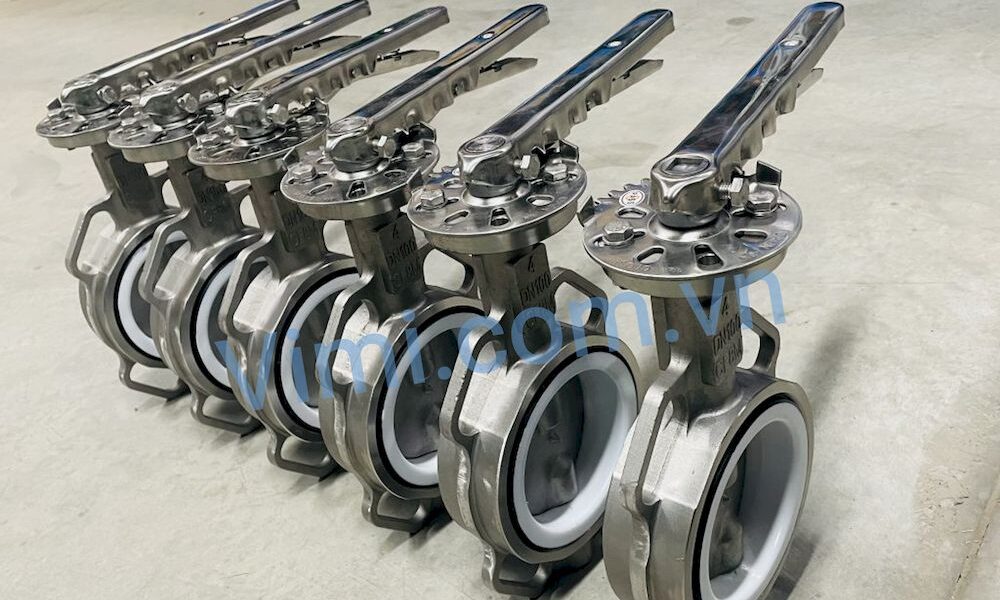

Van bướm thép tay gạt

Là một dòng sản phẩm vô cùng thông dụng, dễ dàng vận hành và được sử dụng phổ biến. Van bướm tay gạt với các góc mở và khóa hãm giúp cho người vận hành có thể kiểm soát được lưu lượng dòng lưu chất đi qua hiệu quả nhất.

Van bướm thép tay quay

Đối với các đường ống có kích cỡ lớn và áp lực làm việc cao thì việc sử dụng van bướm tay quay có hộp số trợ lực giúp cho quá trình vận hành van trở nên dễ dàng và hiệu quả hơn. Dòng van này cũng giúp tiết kiệm diện tích vận hành hơn so với van bướm tay gạt.

Van bướm thép điều khiển khí nén

Van bướm điều khiển khí nén là dòng van điều khiển tự động có thời gian đóng mở nhanh (khoảng 1-2s). Van vận hành theo cơ chế chuyển hoá năng lượng khí nén thành động năng từ đó làm xoay cánh van, điều tiết quá trình đóng mở.

Van thường dùng trên các hệ thống khí nén, ưu điểm đó là khả năng vận hành an toàn, giá thành rẻ hơn dòng van bướm điện.

Van bướm thép điều khiển điện

Van bướm điều khiển điện thường sử dụng nguồn điện áp thông dụng là 24V hoặc 220V. Thời gian đóng mở van từ 15-20s và có ha                                                                               i cơ chế là điều khiển ON/OFF hoặc tuyến tính. Van dùng nhiều trong các nhà máy sản xuất, dầu mỏ, khí đốt…

7. Các kiến thức liên quan về van bướm thép

Đặc điểm về van bướm thép

Van bướm thép được chế tạo từ vật liệu thép không rỉ hay thép mạ crom. Ngoài ra một số sản phẩm còn được chế tạo từ vật liệu thép rèn, thép có pha trộn hợp kim tạo nên độ cứng, độ chịu nhiệt và áp suất lớn. Van dùng chủ yếu cho môi trường nhiệt độ cao, với khả năng chịu được nhiệt độ lên tới 400°C.

Van bướm thép đa dạng về kích cỡ từ DN50 – DN600, sử dụng nhiều trong các nhà máy nhiệt điện, thuỷ điện, các hệ thống lò hơi, lò sưởi.

van bướm 05

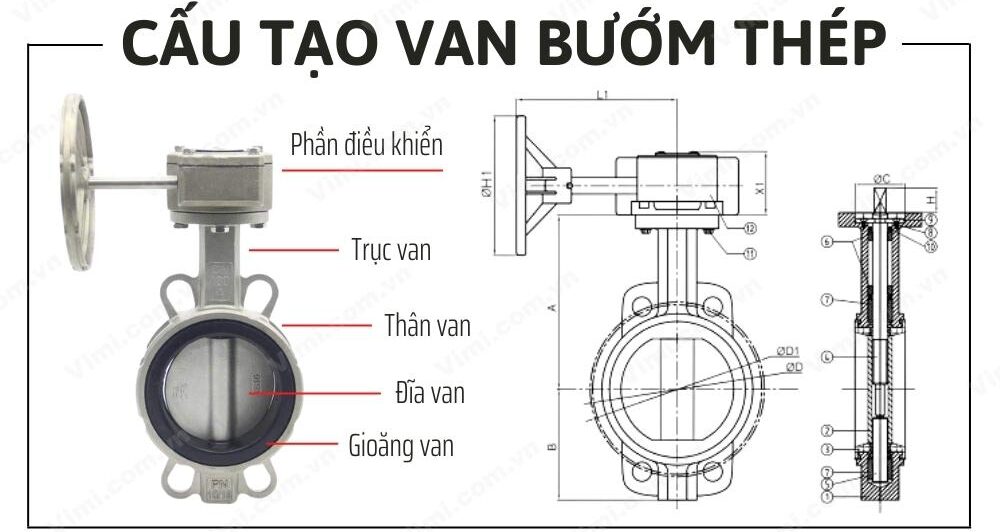

Cấu tạo van bướm thép

Van bướm thép có cấu tạo gồm một sốc các bộ phận chính như sau:

– Thân van: Được đúc nguyên khối từ thép, trên thân là các mặt bích được đục lỗ để kết nối các bulong. Mặt bích của van bướm chất liệu thép được đúc theo tiêu chuẩn JIS, BS, DIN, ANSI.

– Trục van: Nối từ bộ phận điều khiển với cánh van. Chúng làm việc với chức năng bộ phận chuyển động trung gian chuyền lực tác động lên cánh van

– Cánh van: Cũng là chất liệu thép, cánh van được kết nối với trục thông qua các chốt. Khi trục van quay ở tác động của phần điều khiển, cánh van sẽ chuyển động theo. Và việc đóng mở dòng chảy sẽ được thực hiện

– Gioăng làm kín: giúp bảo vệ cánh van đỡ bị mòn và đảm bảo độ kín khít cho van bướm gang.

Van bướm thép

Nguyên lý hoạt động của van bướm thép

Với mỗi bộ truyền động hay phương pháp vận hành mà van bướm thép sẽ hoạt động theo các chế khác nhau. Tuy nhiên cơ chế hoạt động của van bướm thép cũng tương tự như các dòng van bướm khác. Van hoạt động đóng mở theo các góc từ 0 – 90°. Van bướm đóng mở van xoay theo bộ truyền động thông qua trục van.

Van bướm thép có các kiểu vận hành: tay gạt, tay quay, điều khiển điện, điều khiển khí nén, xong chúng đều đóng mở van theo cơ chế từ trái sang phải. Khi chúng ta tác động lực vào bộ phận điều khiển, cánh van sẽ xoay từ góc 0 – 90 độ. Cánh van song song với thân van là van được mở hoàn toàn. và ngược lại, khi cánh van chuyển động từ góc 90 độ về 0 độ thì van bướm đóng hoàn toàn.

Van bướm thép

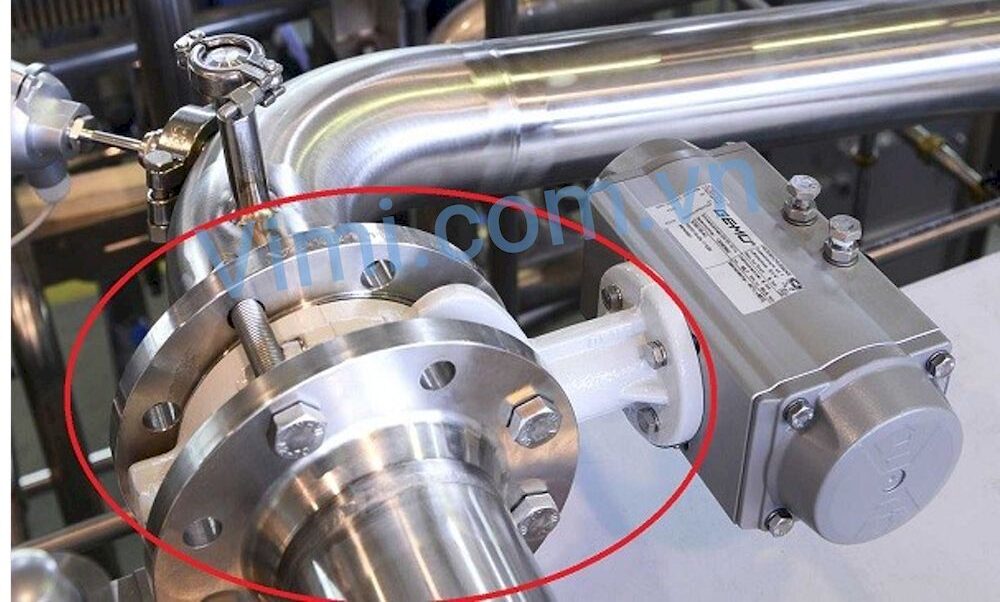

Môi trường sử dụng của van bướm thép

Với đặc điểm cấu tạo là chuyên dùng cho các hệ thống có nhiệt độ cao, nên van bướm thép được sử dụng chính cho các loại hệ thống và môi trường như:

● Các hệ thống nhiệt điện, lò hơi, khí than

● Các hệ thống đường ống áp lực cảu các nhà máy thuỷ điện, nhiệt điện

● Hệ thống lò hơi, khí than

● Các hệ tống sản xuất vật liệu xây dựng, gạch men

● Ứng dụng trong các khu công nghiệp khai thác khoáng sản

● Một số các nhà máy sản xuất công nghiệp như: thực phẩm, đồ uống…

Ưu điểm van bướm thép

Các ưu điểm nổi bật của dòng van bướm thép đó là:

Cơ chế đóng mở nhanh, thuận tiện cho các công việc cần đóng mở tức thời

Van có độ bền cao, tuổi thọ trung bình của van cao hơn nhiều so với van bướm gang và nhựa

Van có giá thành rẻ hơn một số thiết bị van bướm chế tạo bằng chất liệu inox hoặc gang đúc.Được chế tạo hoàn toàn từ vật liệu thép có khả năng chịu nhiệt, chịu áp lực cao và chống ăn mòn tốt

Một số loại được thiết kế không gioăng hoặc gioăng kim loại cho khả năng hoạt động tốt trong các lĩnh vực nhiệt điện, các lò phản ứng, lò nung mà không gây ra sự mài mòn, oxy hóa

Van bướm thép

Lưu ý cách lắp đặt van bướm thép

Đa số các trường hợp chúng ta thường lắp van bướm theo phương thẳng đứng, tuy nhiên với một số các trường hợp làm việc đặc biệt, việc lắp đứng không tối ưu nên cần phải lắp đặt van bướm thép theo dạng nằm ngang, cụ thể trong các trường hợp dưới đây:

Van bướm thép

Sau các máy bơm ly tâm, nên lắp van bướm theo phương ngang

Ở các đường ống cong, sau các khớp nối chữ T, sau các côn thu,..

Tại các hệ thống đường ống cong hay sau các công thu, khớp nối chữ T

Các môi trường chất thải, bùn, xi măng khô, các loại hạt…

Van bướm thép
