Van bướm tay gạt là dòng van bướm có cấu tạo và cách sử dụng đơn giản nhất. Van sử dụng phương pháp điều khiển bằng tay, thao tác đơn giản, không yêu cầu người sử dụng có chuyên môn cao. Đặc biệt giá thành của dòng sản phẩm này rẻ nhất trong các loại van bướm.

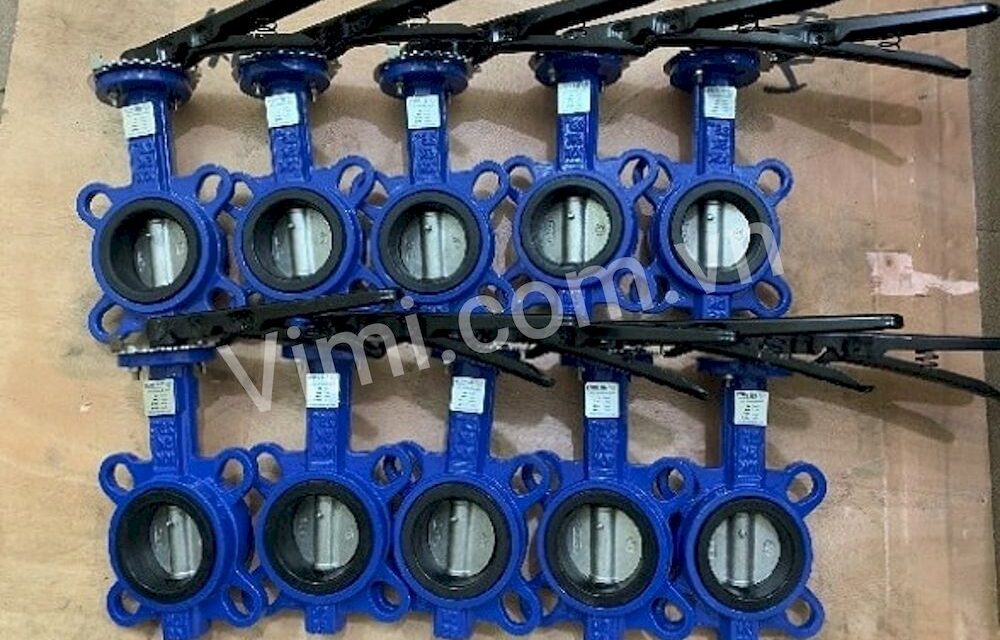

1. Nên mua van bướm tay gạt ở đâu

Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp dòng sản phẩm van bướm tay gạt. Xong việc lựa chọn mua của nhà cung cấp nào để sản phẩm đảm bảo chất lượng và giá thành phải chăng là điều mà rất nhiều khách hàng quan tâm.

Vimi tự hào là một trong các đơn vị chuyên nhập khẩu và cung cấp các sản phẩm van tay gạt như van bi tay gạt, van bướm tay gạt, van an toàn tay gạt. Tất cả sản phẩm đều là hàng chính hãng, với quy mô lớn tại thị trường Việt Nam.

Đến với Vimi, quý khách hàng sẽ được hưởng nhiều các lợi thế so với các đối thủ cạnh tranh khác, có thể kể đến một số các điểm manh dưới đây:

● Kho hành diện tích lớn, luôn sẵn kho nhiều chủng loại sản phẩm, đủ khả năng cung cấp cho các công trình và dự án có quy mô lớn

● Giá thành sản phẩm đảm bảo cạnh tranh nhất trên thị trường, bởi sản phẩm được nhập khẩu trực tiếp, không qua trung gian

● Hàng luôn được trữ kho số lượng lớn, lên đến hàng trăm sản phẩm cho mỗi model

● Hệ thống phân phối nhiều cơ sở tại các thành phố lớn, hỗ trợ giao hàng nhanh đến mọi tỉnh thành

2. Van bướm tay gạt có nhiều kích cỡ khác nhau

Dòng van bướm tay gạt được sản xuất với rất nhiều các dạng kích thước  khác nhau, từ các sản phẩm kích thước nhỏ DN40 cho đến các dòng van có kích thước rất lớn DN300. Đối với các dòng van có kích thước lớn, quý khách cần đặt trước, vì những loại van lớn này thường không có sẵn nhiều hàng trên thị trường.

Và để đảm bảo hiệu quả vận hành, các dòng van có kích thước lớn, thường được thiết kế kết nối kiểu mặt bích, đảm bảo độ chắc chắn và kín khít cho van.

3. Mua van bướm tay gạt tại Vimi được bảo hành chính hãng và đầy đủ chứng nhận CO-CQ

Khi quý khách mua các sản phẩm van bướm tay gạt tại Vimi, tất cả các sản phẩm đều được bảo hành chính hãng 12 tháng, hỗ trợ đổi mới nếu sản phẩm phát sinh lỗi từ nhà sản xuất, giúp khách hàng hoàn toàn yên tâm sử dụng. Đối với các khách hàng là đối tác thân thiết của Vimi, chúng tôi có thể điều chỉnh linh hoạt thời gian bảo hành lên tới 18 hoặc 24 thàng, nhằm phù hợp nhất với tình hình thực tế thi công của các công trình dự án.

Không chỉ vậy, ngoài chính sách bảo hành chính hãng cho sản phẩm, Vimi còn cung cấp đầy đủ các loại chứng nhận CO-CQ, đảm bảo chứng thực rõ ràng về nguồn gốc và xuất xứ của sản phẩm, hỗ trợ các đơn vị thi công hay nhà thầu, chào thầu vào các dự án có yêu cầu khắt khe về mặt thủ tục hồ sơ giấy tờ.

4. Các thương hiệu van bướm tay gạt

Trên thế giới có rất nhiều hãng sản xuất van bướm tay gạt khác nhau, do van có lịch sử phát triển lâu đời. Tại Việt Nam có nhiều hãng sản xuất van bướm tay gạt lớn, ở các nước đã phát triển, hoặc những quốc gia lân cận Việt Nam như:

Van bướm tay gạt Wonil	Van bướm tay gạt AUT	Van bướm tay gạt Kitz
Van bướm tay gạt Samwoo	Van bướm tay gạt ARV	Van bướm tay gạt Toyo
Van bướm tay gạt AVK	Van bướm tay gạt Jaki	Van bướm tay gạt Emico

Van bướm tay gạt Wonil Hàn Quốc

Dòng van bướm tay gạt Wonil Hàn Quốc được ứng dụng khá phổ biến và cũng được rất nhiều người dùng ưa chuộng. Bởi thương hiệu Wonil là một trong những hãng sản xuất van công nghiệp hàng đầu tại Hàn Quốc. Với dây chuyền công nghệ hiện đại, tiên tiến, tất cả sản phẩm trước khi có mặt trên thị trường đều phải trải qua các khâu kiểm định chất lượng nghiêm ngặt.

Van bướm tay gạt Samwoo

Van bướm Samwoo là dòng van bướm được sản suất từ hãng Samwoo – Hàn Quốc. Van được làm từ nhiều vật liệu khác nhau là gang, inox 304, 316. Đặc trưng của hãng là luôn có logo công ty SW được đúc ở phần thân van và được phủ lớp sơn Epoxy màu đen xám thay vì màu xanh. Ngoài ra, loại van này cũng phù hợp làm việc ở đa dạng các môi trường khác nhau hiện nay trên thị trường.

5. Chủng loại van bướm tay gạt phổ biến

Dòng sản phẩm van bướm tay gạt được phân loại thành nhiều dạng chủng loại khác nhau, theo một số các tiêu chí như: kiểu kết nối của van, vật liệu cấu tạo, thương hiệu sản xuất van….

Phân loại van bướm tay gạt theo vật liệu chế tạo

Van bướm tay gạt bằng nhựa

Van bướm nhựa hay Plastic butterfly valve là dòng van bướm sử dụng nhiều cho các hệ thống có môi trường sử dụng là hoá chất hoặc có độ ăn mòn cao.

Nhược điểm của dòng van này là khả chịu va đập kém, không thích hợp cho các môi trường có nhiệt độ và áp suất cao.

Van bướm tay gạt thân gang cánh inox

Van bướm gang được sử dụng rộng rãi trong cấp nước, phòng cháy chữa cháy và khí nén… Dòng van bướm này có giá thành rẻ, tuy nhiên về độ bền của van được đánh giá không cao.

Van bướm tay gạt bằng thép

Khi các dòng van bướm gang không đáp ứng được yêu cầu của hệ thống, chúng ta có thể sử dụng sang loại van bướm thép. Loại này được sử dụng cho môi trường có nhiệt độ và áp suất cao như đường dẫn dầu, hơi nóng, hơi bão hoà, khí than. Tuy nhiên giá thành của dòng sản phẩm này khá cao và dùng cho một số môi trường đặc biệt.

Van bướm tay gạt bằng inox

Van bướm inox (tên tiếng anh Stainless Steel Butterfly Valve) là loại van bướm có chất lượng cao, cấu tạo từ vật liệu cao cấp, chịu nhiệt độ và áp suất rất tốt, sử dụng cho những môi trường có độ ăn mòn cao và các hệ thống có yêu cầu làm việc khắc nghiệt.

Dòng van bướm inox được sử dụng phổ biến nhất hiện nay là van bướm inox 304, trong một số các trường hợp hệ thống có yêu cầu cao hơn, chúng ta có thể sử dụng van bướm inox 316.

Phân loại van bướm tay gạt theo kiểu kết nối

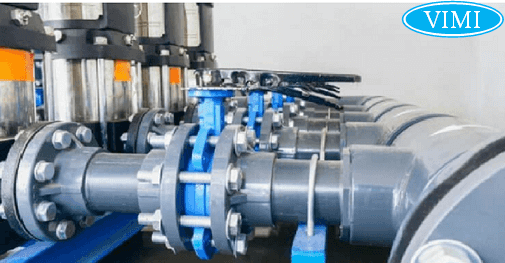

Van bướm tay gạt nối kẹp

Van bướm kẹp là loại có cấu tạo đơn giản và giá thành rẻ nhất trong các loại. Van chỉ có hai vị trí để xỏ bulong, van sẽ được kẹp chặt bởi hai mặt bích của ống ở hai bên.

Van bướm tay gạt kết nối tai bích

Van bướm tai bích có cấu tạo tương tự như dòng van bướm kẹp, tuy nhiên các vị trí để xỏ bulong của van bướm tai bích nhiều hơn, số tai đúng bằng số lỗ bắt bulong trên mặt bích ở hai đầu đường ống.

Với nhiều vị trí xỏ bulong sẽ giúp van được cố định chính xác và chắc chắn hơn.

Van bướm tay gạt kết nối mặt bích

Van bướm mặt bích (tiếng anh là Flange butterfly valve) là loại có kết nối chính xác và đảm bảo nhất. Hai đầu của van được thiết kế mặt bích để kết nối trực tiếp với mặt bích trên hai đầu đường ống. Kiểu kết nối này cho độ kín khít cao, chịu rung lắc tốt và phù hợp với các hệ thống có kích thước lớn. Giá thành của van bướm mặt bích cũng cao hơn hai kiểu kết nối trên. Khi chọn mua chúng ta cần lưu ý chọn đúng với tiêu chuẩn bích hiện tại của đường ống, đảm bảo kết nối chính xác.

6. Kiến thức bổ ích về van bướm tay gạt

Van bướm tay gạt là gì?

Như đã trình bày ở trên, chúng ta có thể định nghĩa van bướm tay gạt, là một loại van bướm mà được vận hành bằng tay theo kiểu tay gạt. Tên tiếng anh của loại van này là “ Level Butterfly Valve” hoặc tên đầy đủ hơn “Level Handle Butterfly Valve“

Đặc điểm cấu tạo của van bướm tay gạt

Van bướm tay gạt có cấu tạo tương tự các giống van bướm khác, gồm một số các bộ phận chính đó là: thân van bướm, đĩa van, trục van, tay gạt và vòng làm kín.

Body – Thân van

Đây là bộ phận cốt lõi của van bướm, trong sản xuất hay quá trình sử dụng. Độ bền thân van quyết định độ bền của van vì đây là nơi tiếp xúc trực tiếp với môi trường làm việc cũng như chịu va đập.. Thân van được làm từ các vật liệu khác nhau như: nhựa, gang, thép, inox…

Disc – Đĩa van

Đĩa van có hình dạng cánh bướm, là bộ phận chính để đóng mở và điều tiết dòng lưu chất đi qua van. Tuỳ thuộc vào môi trường sử dụng mà đĩa van được chế tạo từ các loại vật liệu khác nhau. Đây là bộ phận chịu tác động trực tiếp của áp lực, nhiệt độ, sự ăn mòn hoá học nên khi lựa chọn van bướm chúng ta cần hết sức lưu ý chi tiết này.

Stern – Trục van

Trục van là bộ phận có nhiệm vụ truyền momen xoắn từ tay gạt tới cánh van để đảm bảo cánh van xoay cùng góc độ với góc quay của tay gạt.

Level Handle – Tay gạt

Tay gạt được thiết kế tách rời, phía trên của van, để linh hoạt trong việc lựa chọn vận hành cho van. mặt trên của tay gạt thường được thiết kế răng cưa để cố định đĩa van theo từng góc mở khác nhau.

Gasket – Vòng làm kín

Vòng làm kín có tác dụng làm kín van khi van ở trạng thái đóng hoàn toàn, đảm bảo lưu chất không bị rò rỉ qua van. Nguyên lý làm kín là toàn bộ chu vi của cánh van tiếp xúc với mặt trong của vòng làm kín, tạo thành vòng tròn kín lưu chất. Vật liệu chế tạo vòng làm kín này quyết định tới, độ kín khiết giữa cánh van và goăng, cũng như tuổi thọ của gioăng.

Nguyên lý hoạt động van bướm tay gạt

Khi chúng ta tác động một lực vào tay gạt, bộ phận này quay, thông qua bộ truyền chuyển động, làm cho trục van quay với cùng góc độ. Cánh van được gắn cùng với trục van, trục van quay sẽ làm cho cánh van quay theo. Van chuyển sang trạng thái mở và thực hiện ngược lại để đóng van.

Ưu điểm của van bướm tay gạt là gì

Van bướm nói chung và van bướm tay gạt nói riêng là dòng van rất phổ biến bởi loại van công nghiệp này có nhiều ưu điểm nổi bật đó là:

Thiết kế nhỏ gọn và nhẹ

Với cấu tạo đơn giản,  thiết kế nhỏ gọn, nhẹ hơn so với các loại van khác cùng vật liệu, nên chúng ta có thể lắp đặt ở nhiều vị trí, kể cả những vị trí có không gian hẹp. Quá trình thi công, bảo trì, bảo dưỡng, thay thế thuận tiện, đơn giản và nhanh chóng.

Giá thành thuộc loại rẻ nhất

So với các sản phẩm cùng kích thước và cùng loại vật liệu chế tạo, thì van bướm tay gạt có giá thành thuộc loại rẻ nhất, giải quyết được bài toán chi phí cho gói thầu, hoặc đảm bảo được giới hạn chi phí.

Môi trường sử dụng đa dạng

Loại van này được sử dụng trong nhiều môi trường, dẫn được nhiều loại lưu chất như nước sạch, nước thải, dầu, khí, thậm chí cả lưu chất dạng hạt.

Vận hành đơn giản, dễ sử dụng

Đây chính là ưu điểm nổi bật của van bướm tay gạt, thao tác rất đơn giản và dễ dàng, không yêu cầu người vận hành có chuyên môn cao, đa số người vận hành có thể sử dụng hiệu quả được.

Lắp đặt thuận tiện

Với ưu thế trọng lượng nhẹ, thân hình nhỏ gọn, kết cấu đơn giản. Van bướm tay gạt được lắp đặt dễ dàng hơn các loại van khác. Chúng ta chỉ cần những dụng cụ cơ bản nhất để thao tác, là có thể lắp đặt được.

Đa dạng kích cỡ, dải kích thước rộng

Van bướm tay gạt được các nhà sản xuất, chế tạo với rất nhiều loại kích cỡ khác nhau, từ DN40 đến DN300. Điều này giúp người dùng có nhiều lựa chọn, phù hợp với kích thước đường ống của hệ thống.

Có thể thay thế, sửa chữa từng chi tiết riêng biệt

Ngoài những ưu điểm trên, van bướm tay gạt còn có ưu điểm chung của các loại van bướm nói chung. Đó là khả năng thay thế, sửa chữa các chi tiết riêng biệt, khi có hỏng hóc xảy ra, đặc biệt là đối với các van có kích thước lớn. Điều này giúp cho các đơn vị, hoặc người sử dụng tiết kiệm tối đa chi phí bảo dưỡng, sửa chữa trong quá trình sử dụng.

Khả năng lắp lẫn giữa các tiêu chuẩn

Hầu hết các nhà sản xuất đều sản xuất loại van bướm kẹp (Wafer), van bướm tai bích rút gọn (Semi Lug). Kích thước và vị trí lỗ phù hợp với nhiều tiêu chuẩn khác nhau ( DIN, BS, ISO hay JIS). Điều này rất tiện lợi cho người sử dụng trong việc lựa chọn, cũng như thay thế về sau khi có hư hỏng trong quá trình sử dụng.

Nhược điểm của van bướm tay gạt là gì

Bất kì sản phẩm nào cũng sẽ có ưu và nhược điểm, van bướm tay gạt này cũng vậy. Có thể kể đến một số nhược điểm chính của loại van này đó là:

Lưu tốc của dòng chất lỏng bị giảm khi chảy qua van

Với đặc điểm đĩa van dạng cánh, dù van ở trạng thái mở 100% thì cánh van vẫn nằm trong dòng lưu chất nên tốc độ, hay lưu lượng chất lỏng chảy qua van sẽ bị giảm.

Để khắc phục nhược điểm này chúng tôi khuyên người dùng sử dụng loại cánh van có vật liệu cứng và ít bị ăn mòn. Với những cánh van chế tạo bằng vật liệu nêu trên, sẽ giúp cánh van mỏng nhưng vẫn đảm bảo chức năng của nó, từ đó giảm bớt tổn thất lưu tốc.

Không có van với kích thước nhỏ (< DN40) hoặc van kích thước lớn (> DN300)

Đây là dòng van vận hành bằng tay nên các sản phẩm van có kích thước lớn sẽ không phù hợp do cần một lực tác động rất lớn để đóng mở van, điều này là không hợp lý, nên van chỉ có kích thước tối đa là DN300.

Khó sử dụng van bướm tay gạt cho các dòng lưu chất có nhiệt độ và áp suất cao

Với đặc điểm cấu tạo, van không phù hợp cho việc sử dụng cho các lưu chất, có nhiệt độ cao từ 300 độ C trở lên, áp lực lớn từ 25 bar trở lên….

Độ bền sử dụng không cao như các loại van khác cùng vật liệu

Cấu tạo vòng làm kín dạng tròn, tiếp xúc với toàn bộ chu vi cánh van, là nguyên nhân chủ yếu khiến độ bền của van giảm đáng kể.

Tốc độ đóng mở tương đối chậm

Trong các dòng lưu chất có áp suất dòng chảy lớn sẽ đòi hỏi lực vận hành lớn. Trong những trường hợp này thì các dòng van bướm điều khiển điện, van bướm điều khiển khí nén sẽ mang lại hiệu quả cao hơn cả về tốc độ vận hành và tính chính xác hoàn toàn.

Van bướm tay gạt ứng dụng đa dạng trên các hệ thống

Với đặc điểm là vận hành bằng tay gạt, để ứng dụng được van này vào hệ thống, chúng ta cần phải đáp ứng ưu cầu tối thiểu như:

Không gian để vận hành van, cũng như khi lắp đặt phải lưu ý đến không gian tối thiểu cho người vận hành sau này, cũng như lối đi đến van như thế nào.

Van thường được sử dụng cho các hệ thống, các vị trí trong hệ thống như:

Trên các hệ thống dẫn cấp nước, các hệ thống xử lý nước thải

Van được sử dụng nhiều ở cá vị trí cuối hệ thống của các công trình cấp nước sạch, cũng như các điểm thu gom đầu vào của hệ thống nước thải

Sử dụng nhiều trên các hệ thống trong các nhà máy thuỷ điện

Vì van bướm tay gạt có kích thước tương đối lớn, nên được sử dụng trong các ống dẫn nước trong các trạm cung cấp.

Ứng dụng nhiều trên tàu biển

Với những ưu điểm trên, kết hợp cùng khả năng hoạt động tốt với nước mặn và dầu, cùng dải nhiệt độ hoạt động rộng.

Van được sử dụng vào các hệ thống nước ballast, hệ thống cấp dầu nhiên liệu, cũng như hệ thống cấp và thoát nước trên tàu.

Phù hợp tại các vị trí đóng mở nhanh

Đây là ưu điểm nổi bật của van bướm và van bi tay gạt, van tay gạt chiếm không gian vận hành ít hơn van tay quay.

Một trong các loại van dùng nhiều trong phòng cháy chữa cháy

Van hoạt động tốt trong môi trường nước ngọt thông thường.

Vì vậy được ứng dụng nhiều trong các hệ thống phòng cháy chữa cháy.

Vì thao tác dễ dàng, nhanh chóng, rất phù hợp với tính cấp bách và nhanh chóng trong hệ thống  chữa cháy.

Lưu ý khi lắp đặt van bướm tay gạt

Với van bướm lắp đặt ngay cửa ra cửa bơm ly tâm, vị trí đặt van khuyên dùng là ngay vị trí nối cút. Khi van bướm lắp đặt ngay tại vị trí nối ống với phụ kiện ( Cút, Tê, giảm ). Khuyến cáo nên đặt van cách xa ít nhất 5 lần đường kính ống. Khi van bướm lắp đặt ngay cùng với 1 van điều khiển hoặc van chặn khác. Vị trí lắp đặt khuyến cáo nên để các van cách xa  nhau  ít nhất 5 lần đường kính ống.

Hướng dẫn lựa chọn van bướm tay gạt đúng cách

Việc lựa chọn loại van bướm phù hợp với nhu cầu và hệ thống là điều rất quan trọng, quyết định đến hiệu quả vận hành của hệ thống. Có phải bạn đang băn khoăn không biết làm thế nào để lựa chọn được sản phẩm van bướm tay gạt đảm bảo chất lượng và giá thành phải chăng. Dưới đây là một số các lưu ý, quý khách hàng có thể tham khảo:

Kích thước van bướm

Cần lựa chọn van cánh bướm tay gạt trùng kích cỡ với đường ống cần lắp đặt, giúp tiết kiệm được chi phí đầu tư, thời gian lắp đặt và đặc biệt không ảnh hưởng đến các yếu tố áp lực đường ống và lưu lượng

VD: Đường ống lắp van có kích thước là DN300 => cần lựa chọn van có kích cỡ tương ứng là DN300.

Nhiệt độ làm việc

Cần lựa chọn van bướm tay gạt có nhiệt độ làm việc lớn hơn (khoảng là 30%) nhiệt độ của đường ống, giúp tránh hư hỏng van bướm nếu như nhiệt độ tăng lên quá định mức

VD: Thông thường nhiệt độ làm việc đường ống dẫn nước nóng khoảng 85 độ, chúng ta dùng van bướm chịu nhiệt khoảng 110 độ C ( lựa chọn van bướm thân gang cánh inox )

Nếu chúng ta chọn van bướm có nhiệt độ giới hạn thấp hơn nhiệt độ làm việc của đường ống (lưu chất) sẽ rất dễ làm hư hỏng, biến dạng gioăng, gây thiệt hại về mặt kinh tế.

Áp lực đường ống

Đây là yếu tố quan trọng nhất khi sử dụng van. Nếu hiện tượng quá áp xảy ra sẽ rất nguy hiểm, có thể phá hủy van ngay lập tức, đồng thời yếu tố an toàn không đảm bảo, gây ra những hậu quả rất lớn.

Do đó cần lựa chọn van bướm phải chịu được mức áp lực lớn hơn 40% áp lực làm việc thực tế. Khi áp suất chênh lệch trong đường ống sẽ không vượt được qua ngưỡng áp của van.

Hiện nay van bướm được sản xuất với các dải áp từ 10 Kg/cm², 16 Kg/cm², 20 Kg/cm², 25 Kg/cm².

Chất liệu chế tạo van

Cần nắm bắt rõ cụ thể môi trường sử dụng để lựa chọn van có vật liệu phù hợp nhất bởi mỗi dòng van bướm được chế tạo từ những chất liệu khác nhau sẽ có những đặc tính, tính chất khác nhau, từ đó chúng được ứng dụng vào các môi trường thực tiễn khác nhau.
