Yamato B10YT

Yamato B10YT là bị đến từ nhãn hiệu van Yamato, được thiết kế để loại bỏ cặn bẩn và tạp chất cơ học trong đường ống, bảo vệ các thiết bị phía sau. Với tiêu chuẩn và chất lượng sản xuất từ Nhật Bản, model này được ứng dụng rộng rãi trong các hệ thống dân dụng và công nghiệp nhẹ

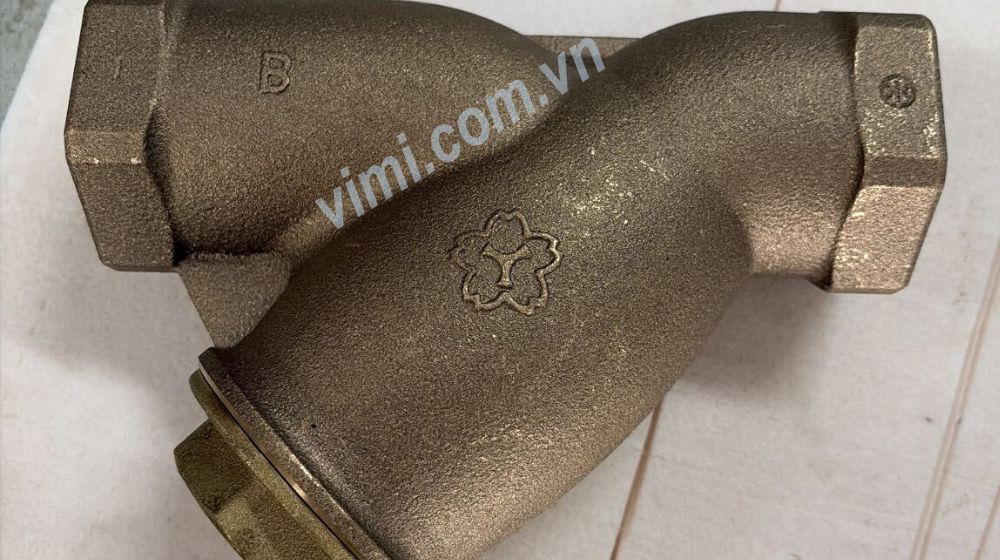

1. Tìm hiểu về Yamato B10YT

Yamato B10YT là một trong những model Y lọc Yamato được chế tạo từ vật liệu đồng bền chắc, sử dụng kiểu kết nối ren trong. Tên gọi đầy đủ bằng tiếng Anh là B10YT strainer, trong đó:

• B: Chỉ vật liệu thân van bằng đồng (Bronze) (>Tìm hiểu thêm đồng là gì)
• 10: Cấp áp suất 10K theo tiêu chuẩn JIS B2011
• Y: Ký hiệu của Y strainer
• T: Ký hiệu phiên bản tiêu chuẩn trong danh mục thiết bị của Yamato

Điểm cần lưu ý là:

• Yamato B10YT là phiên bản không xử lý NPb, nghĩa là không được thiết kế cho các hệ thống yêu cầu độ sạch cao
• Điều này khác biệt rõ ràng so với model B10YTN (có xử lý NPb), vốn chuyên dùng cho đường ống cấp nước sạch sinh hoạt

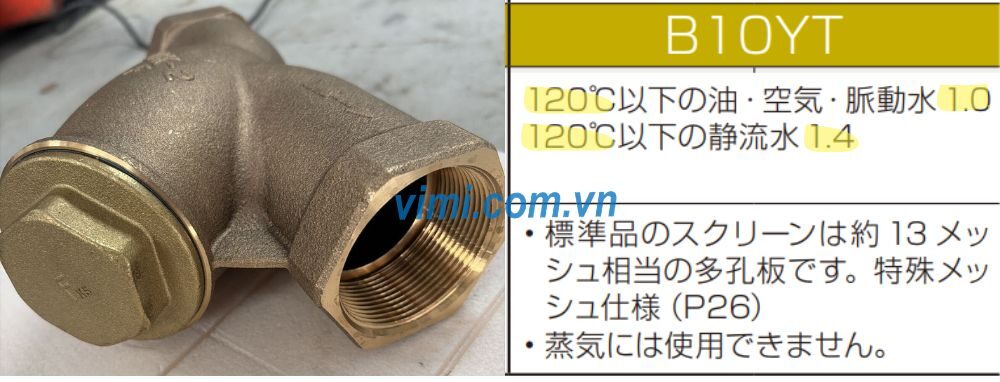

2. Áp suất và nhiệt độ làm việc của Yamato B10YT

Yamato B10YT tuân theo tiêu chuẩn JIS B 2011 cho y lọc đồng thanh cấp 10K. Thông số áp suất và nhiệt độ làm việc của B10YT strainer như sau:

• Về nhiệt độ: B10YT làm việc tối đa 120°C, phù hợp cho nước nóng áp thấp và dầu nhiệt độ thấp. Không dùng cho hơi nước, đây là giới hạn quan trọng cần lưu ý
• Về áp suất: Áp tối đa 1.4 MPa (nước tĩnh) và 1.0 MPa (nước xung/dầu/không khí). Với hệ có xung áp (bơm piston), nên giới hạn 1.0 MPa để bảo vệ lưới lọc
• Về chênh áp: Không vượt quá 0.1 MPa. Nếu vượt ngưỡng, cần vệ sinh lưới lọc ngay để tránh bám cặn, làm tăng áp đột ngột

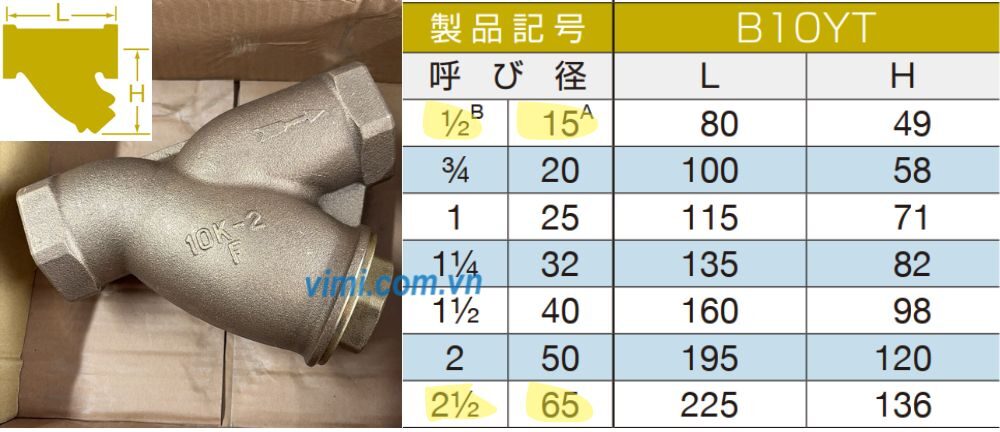

3. Dải kích thước của Yamato B10YT

Yamato B10YT là dòng y lọc nối ren, được thiết kế với dải kích cỡ từ 15A (min) đến 65A (max), phù hợp lắp đặt cho các tuyến ống quy mô nhỏ. Theo catalog chính hãng, các thông số kích thước cơ bản của B10YT strainer được các kỹ sư của chúng tôi tổng hợp như sau:

• Dải kích cỡ: 15A ~ 65A (tương đương với Y lọc DN65)
• Kích thước theo hệ inch: 1/2″ ~ 2 1/2″
• Chiều dài lắp đặt (L): 80 ~ 225 mm
• Chiều cao tổng thể (H): 49 ~ 136 mm

So với van cổng hay van cầu cùng cỡ, B10YT strainer có chiều cao H tương đối nhỏ gọn nhờ thiết kế buồng lọc nghiêng theo hình chữ Y, giúp dễ dàng lắp đặt ở những vị trí hạn chế về không gian chiều đứng. Tuy nhiên cần chú ý chiều dài L tăng đáng kể ở cỡ lớn (195mm ở 50A, 225mm ở 65A) – đây là điểm cần tính toán kỹ trong thiết kế đường ống

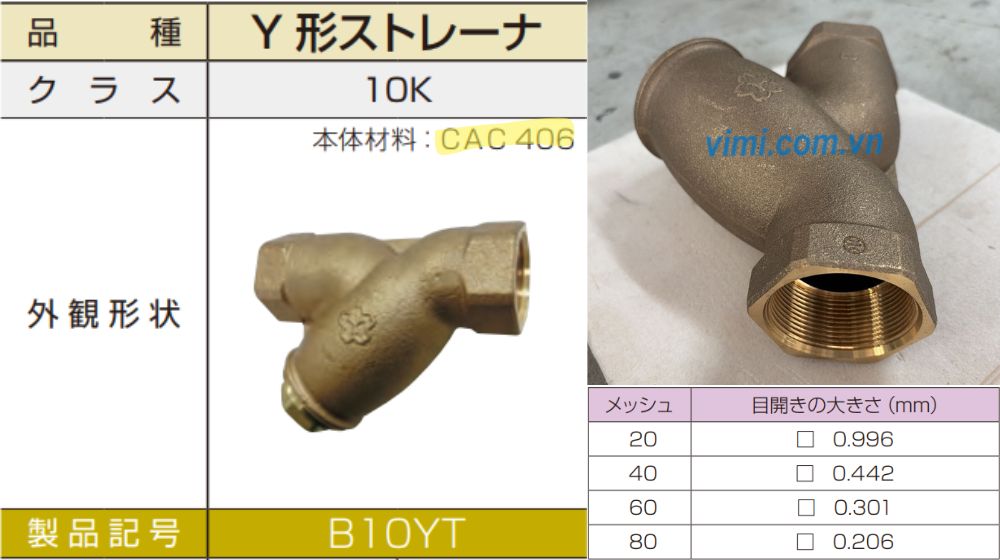

4. Cấu tạo của B10YT strainer

Hiểu rõ vật liệu cấu thành của Yamato B10YT là cơ sở để đánh giá đúng phạm vi ứng dụng, tuổi thọ và khả năng tương thích với lưu chất. B10YT strainer được chế tạo từ các bộ phận chính và vật liệu sau:

• Thân & nắp (Body & Cap): Hợp kim đồng CAC406 (tương đương đồng BC6 theo tiêu chuẩn JIS cũ), đây là hợp kim đồng thiếc sử dụng rộng rãi để chế tạo Y lọc đồng
• Lưới lọc (Screen): Lưới lọc tiêu chuẩn của Yamato B10YT là loại tấm đục lỗ tương đương khoảng 13 mesh, làm bằng thép không gỉ SUS 304. Đây là điểm khác biệt quan trọng cần lưu ý:
  • Lưới 13 mesh có kích thước lỗ tương đối lớn, phù hợp để lọc các tạp chất thô như vảy hàn, mảnh kim loại, cát hạt lớn
  • Nếu ứng dụng yêu cầu độ lọc mịn hơn (ví dụ trước van điện từ, van điều tiết, đồng hồ lưu lượng), B10YT strainer có sẵn tùy chọn lưới đặc biệt với các cỡ mesh 20, 40, 60 hoặc 80 theo yêu cầu đặt hàng

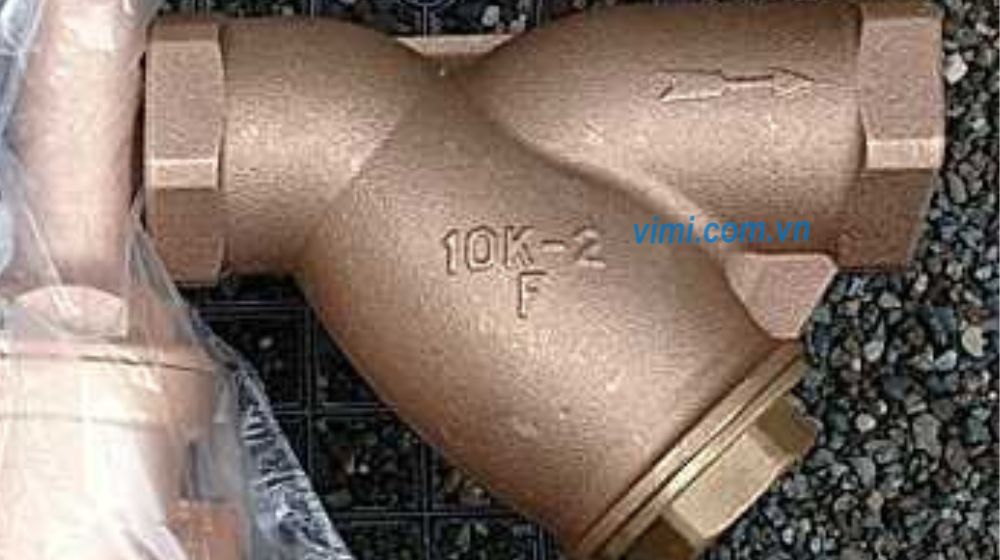

5. Ứng dụng thực tế của B10YT strainer

Nhờ làm từ vật liệu đồng bền chắc và dải nhiệt độ làm việc rộng, Yamato B10YT phù hợp với nhiều ứng dụng trong thực tế. Một số ứng dụng phổ biến có thể kể đến như sau:

• Bảo vệ các thiết bị đo lường, đồng hồ nước, van điều khiển trên đường ống nước lạnh, nước nóng và dầu công nghiệp
• Bảo vệ đầu vào bơm trong các hệ thống tuần hoàn nước lạnh, nước làm mát và dầu thủy lực nhiệt độ thấp
• Hệ thống khí nén và không khí nơi cần loại bỏ cặn kim loại và tạp chất cơ học

6. Lưu ý lắp đặt và bảo trì Yamato B10YT

• Hướng lắp đặt: Nắp vệ sinh luôn hướng xuống hoặc ngang, không lắp ngược lên trên. Có thể lắp ngang hoặc đứng (dòng chảy từ dưới lên)
• Chiều dòng chảy: Lắp đúng theo mũi tên trên thân van, lắp sai sẽ mất chức năng lọc và dễ hỏng lưới
• Khoảng cách lắp đặt: Không lắp sát co, cút, van hoặc ngay sau bơm. cần có đoạn ống thẳng để ổn định dòng chảy
• Vệ sinh lưới lọc:
  • Theo dõi chênh áp, vượt 0.1 MPa cần vệ sinh ngay
  • Xả áp hoàn toàn trước khi tháo nắp
  • Làm sạch bằng nước áp thấp hoặc khí nén, tránh dùng vật cứng
  • Lưới mesh cao (60, 80 mesh) cần vệ sinh thường xuyên hơn lưới tiêu chuẩn 13 mesh
