Yamato VU3

Yamato VU3 được nhãn hiệu van Yamato thiết kế từ đầu cho môi trường làm việc khắc nghiệt hơ, áp suất lên đến 4.2 MPa, thân và bi hoàn toàn bằng inox và thiết kế nhỏ gọn để lắp vào những chỗ chật chội nhất trên hệ thống đường ống

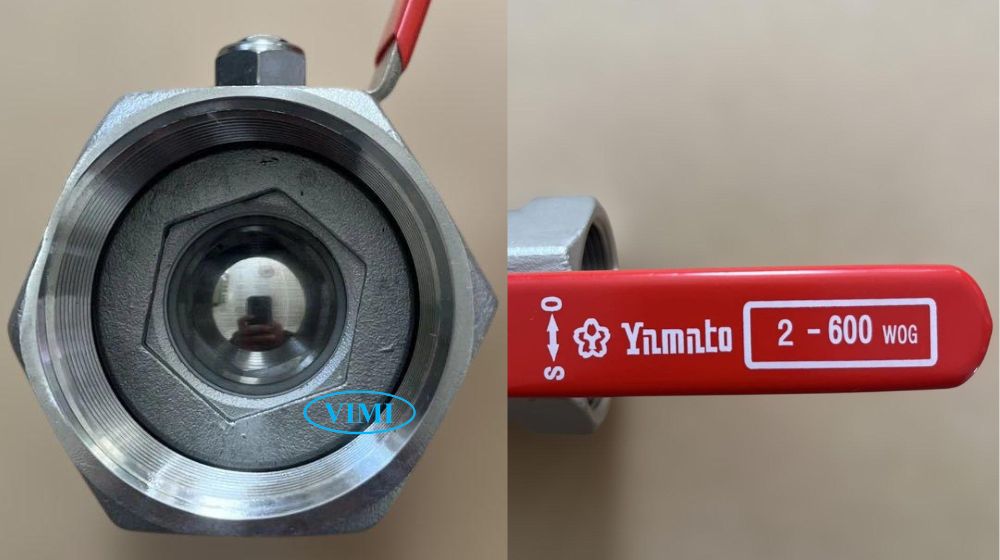

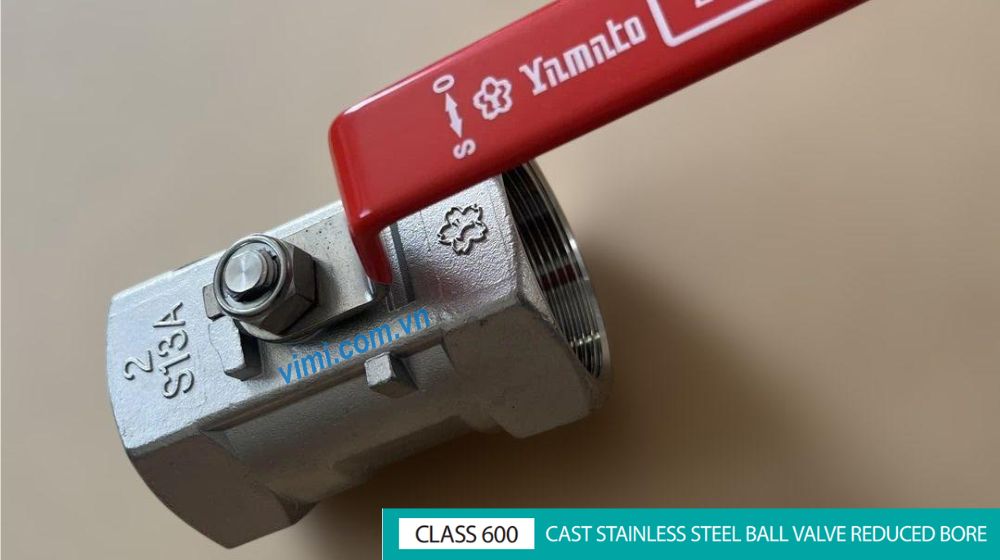

1. Giới thiệu về Yamato VU3

Yamato VU3 là dòng van bi Yamato dạng reduce bore (lỗ thông thu hẹp), kết nối ren trong, do Yamato Valve (Nhật Bản) sản xuất. Trong catalog của hãng, Yamato VU3 được còn có tên tiếng Anh là VU3 ball valve, thuộc nhóm van bi inox làm việc ở áp suất cao (lên tới 600PSI)

Điểm quan trọng nhất khi nhận dạng Yamato VU3 là kiểu reduce bore. Khác với van bi full bore (lỗ thông bằng đúng đường kính ống), VU3 ball valve có lỗ thông của bi van nhỏ hơn một cấp so với cỡ ống danh nghĩa. Ví dụ: Van bi DN50 (50A) thì lỗ thông bi van tương đương cỡ van bi DN40 (40A). Đây là đặc điểm thiết kế phổ biến ở van bi cấp áp cao vì cấu trúc bi van nhỏ hơn cho phép tăng đáng kể áp suất làm việc tối đa mà không cần tăng kích thước tổng thể của van

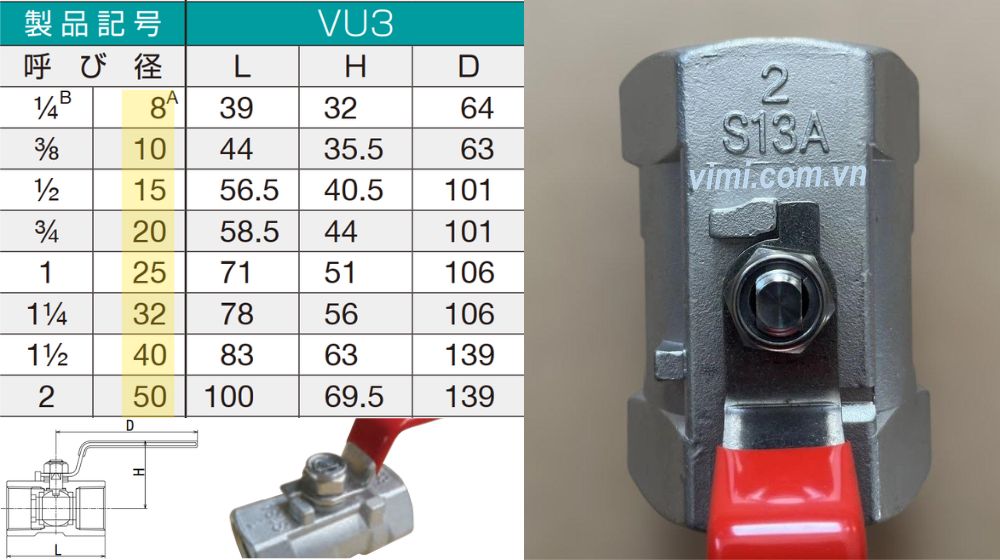

2. Kích thước của VU3 ball valve

Yamato VU3 được thiết kế với kiểu van bi nối ren cùng với dải kích thước từ 8A~ 50A, đáp ứng hầu hết các cỡ ống phổ biến trong hệ thống đường ống công nghiệp và dân dụng áp lực cao. Theo catalog chính hãng, các thông số kích thước chính của dòng van này bao gồm:

• Kích thước theo hệ icnh: 1/4 ~ 2″
• Chiều dài (L): 39~ 100 mm
• Chiều cao (H): 32 ~ 69.5 mm
• Đường kính tay gạt (D): 64 ~ 139 mm

Điểm nổi bật trong thiết kế kích thước của VU3 ball valve:

• Thiết kế compact, chiều dài L ngắn → tối ưu không gian lắp đặt theo phương ngang
• Các cỡ nhỏ đồng bộ kích thước (8A ~ 15A) → thuận tiện thay thế, giảm tồn kho vật tư
• Chiều cao H tăng chậm → phù hợp lắp ở vị trí hạn chế không gian theo phương đứng
• Kích thước tay gạt lớn dần theo size của loại van bi tay gạt này → tối ưu lực truyền động, hạn chế hiện tượng kẹt

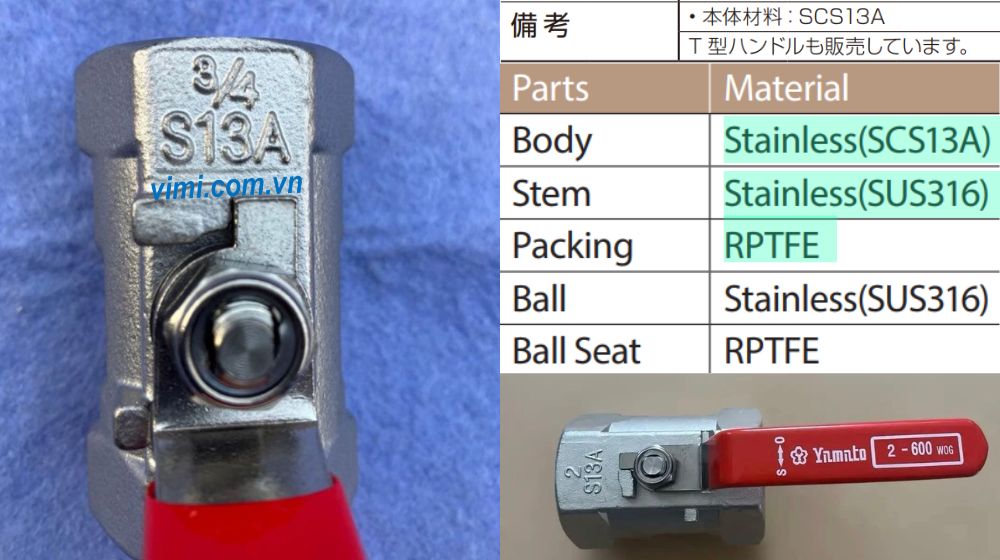

3. Yamato VU3 được làm bằng vật liệu gì

Yamato VU3 được chế tạo hoàn toàn từ thép không gỉ, phù hợp cho môi trường ăn mòn và yêu cầu vệ sinh cao. Cấu tạo chi tiết của VU3 ball valve như sau:

• Thân van: Thép không gỉ mác SCS13A (>Hiểu thêm về vật liệu SCS13 là gì)
• Trục và Bi van: Inox SUS 316
• Vòng đệm kín: RPTFE (nhựa PTFE được gia cường)

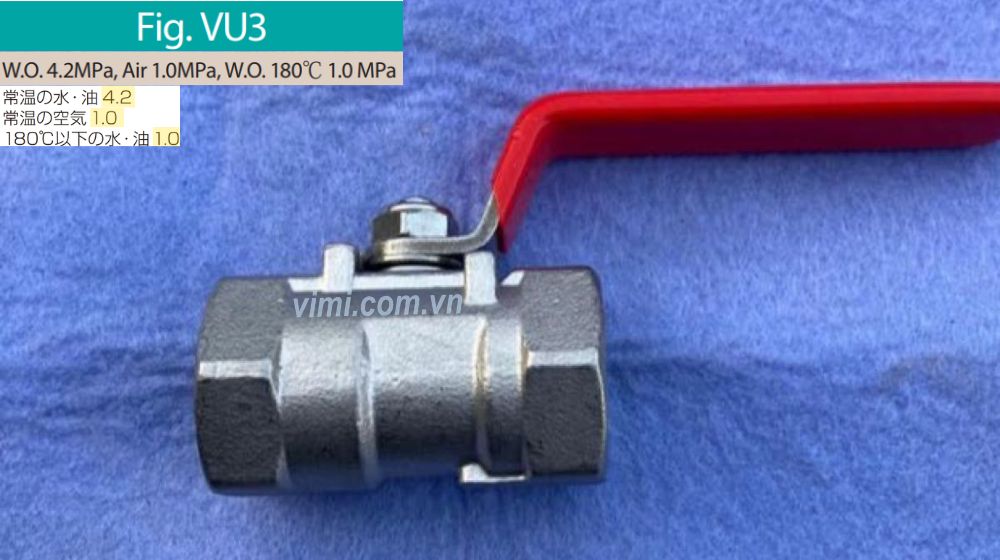

4. Thông số làm việc của Yamato VU3

Đây là thông số nổi bật nhất và cũng là lý do chính để lựa chọn Yamato VU3 thay vì các model van bi đồng thanh thông thường. VU3 ball valve thuộc cấp áp 600PSI, bao gồm các thông số làm việc như sau:

• Nước, dầu ở nhiệt độ thường: 4.2 MPa (≈ 600 PSI)
• Không khí ở nhiệt độ thường: 1.0 MPa
• Nước, dầu ≤ 180°C: 1.0 MPa

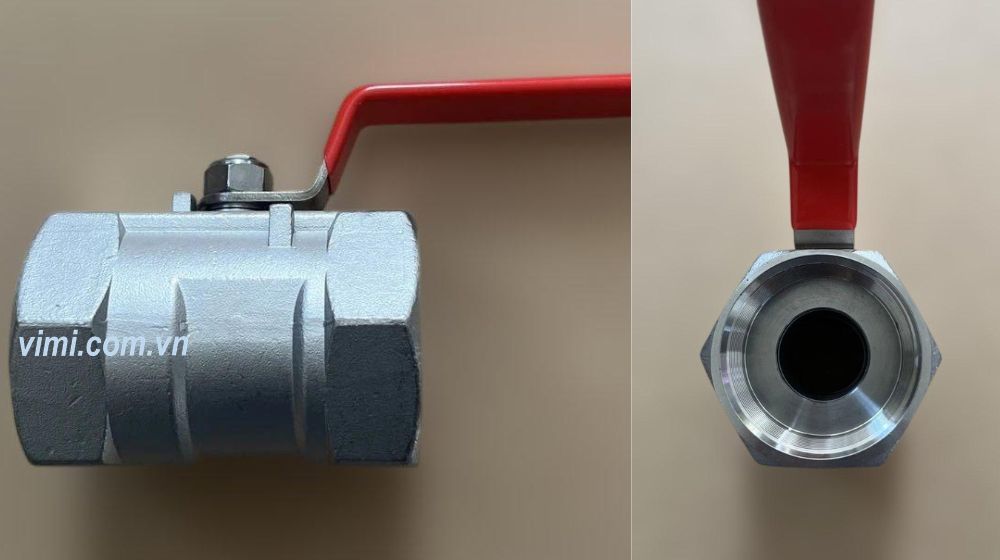

5. Ứng dụng của VU3 ball valve

Hệ thống công nghiệp hiện đại đòi hỏi thiết bị van có khả năng chịu áp và làm việc lâu dài trong nhiều môi trường khác nhau. Yamato VU3 là một trong những lựa chọn tiêu biểu cho yêu cầu đó. Dưới đây là các ứng dụng tiêu biểu:

• Inox đúc cho thân và bi giúp van làm việc ổn định với nhiều môi trường ăn mòn nên được ứng dụng nhiều trong các hệ thống hóa chất
• Sự kết hợp giữa 2 vật liệu sạch là inox (inox là gì) và seat PTFE đảm bảo an toàn vệ sinh, nên được ưa chuộng lắp đặt cho các hệ thống nước sạch áp lực cao
• Làm việc ổn định trong các hệ thống dẫn đầu công nghiệp
• Ứng dụng rộng rãi trong các môi trường sử dụng khí nén như phòng sạch, thực phẩm, dược phẩm,…

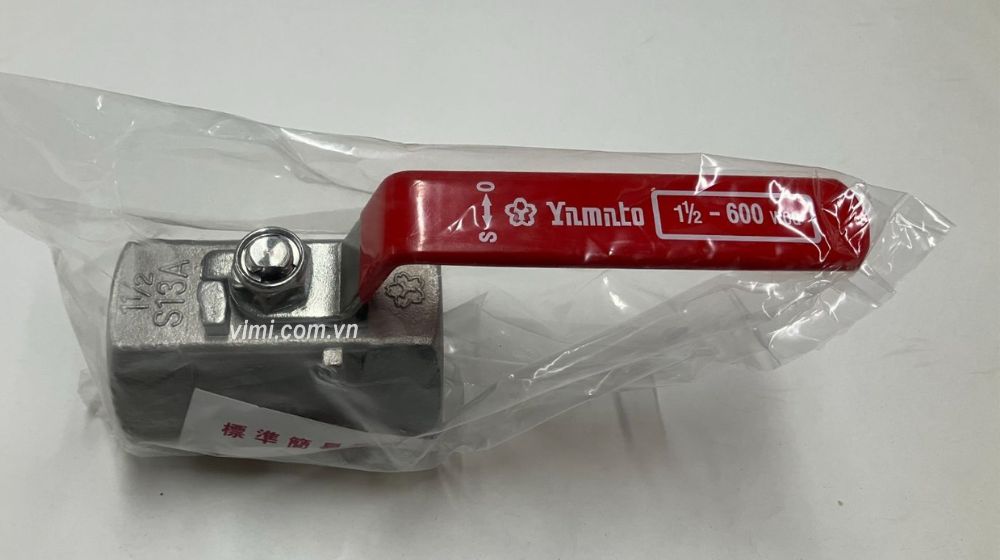

6. Chuyên gia hướng dẫn lắp đặt và vận hành Yamato VU3

Việc lắp đặt và vận hành đúng kỹ thuật không chỉ đảm bảo độ kín và tuổi thọ của van, mà còn giúp hệ thống hoạt động ổn định, an toàn trong điều kiện áp suất cao. Dưới đây là các lưu ý quan trọng khi sử dụng Yamato VU3:

• Siết ren đúng kỹ thuật bằng cờ lê tại phần đa giác thân van, tránh kẹp trực tiếp lên thân inox để không gây trầy xước và điểm khởi phát ăn mòn
• Sử dụng chất làm kín ren phù hợp với vật liệu SCS13A và môi chất làm việc
• Thực hiện thử áp từ từ sau lắp đặt, không tăng áp đột ngột lên mức vận hành tối đa để đảm bảo an toàn cho van và hệ thống
• Chỉ vận hành van ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, không dùng để điều tiết nhằm tránh mài mòn nhanh seat
• Ở áp suất lớn, lực thao tác tăng rõ rệt, đặc biệt với cỡ lớn, nên cân nhắc giải pháp hỗ trợ tay gạt nếu cần vận hành thường xuyên
• Bảo quản van ở trạng thái mở hoàn toàn trước khi lắp đặt để tránh biến dạng seat do nén lâu dài
• Tránh tiếp xúc môi trường clorua nồng độ cao (nước biển, muối) trong thời gian lưu kho để hạn chế nguy cơ ăn mòn
