Yamato B10GN

Yamato B10GN là một trong những dòng van cổng đồng được các kỹ sư và nhà thầu cơ điện tin dùng nhờ chất lượng Nhật Bản, thông số kỹ thuật rõ ràng và khả năng tương thích tốt với hệ thống cấp nước tiêu chuẩn JIS

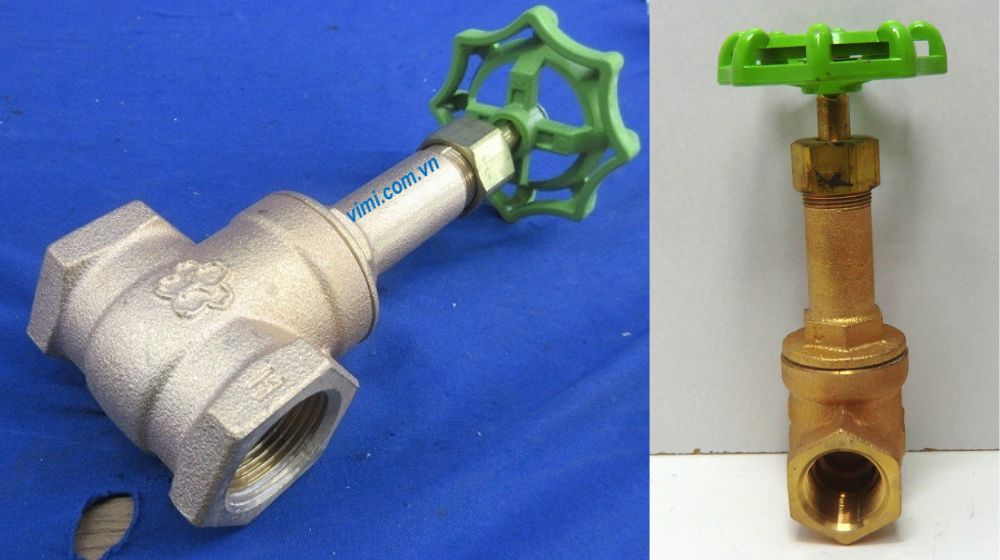

1. Yamato B10GN là gì

Yamato B10GN là dòng van cổng Yamato, được thiết kế theo tiêu chuẩn JIS B 2011 không chì, với cấp áp lực 10K. Bên cạnh đó Yamato B10GN còn thuộc nhóm van cổng lắp ren cao cấp của hãng van Yamato, hướng đến các hệ thống cấp nước sạch và ứng dụng dân dụng yêu cầu độ an toàn cao

Tên gọi đầy đủ bằng tiếng Anh là “B10GN gate valve”, trong đó từng ký tự mang ý nghĩa kỹ thuật rõ ràng:

• B – Chỉ vật liệu thân van là đồng (Bronze) >Hiểu sâu hơn qua bài viết: Đồng là gì
• 10 – Cấp áp 10K
• G – Gate valve (van cổng)
• N – NPb, chỉ sản phẩm đã qua xử lý NPb (Non-Lead)

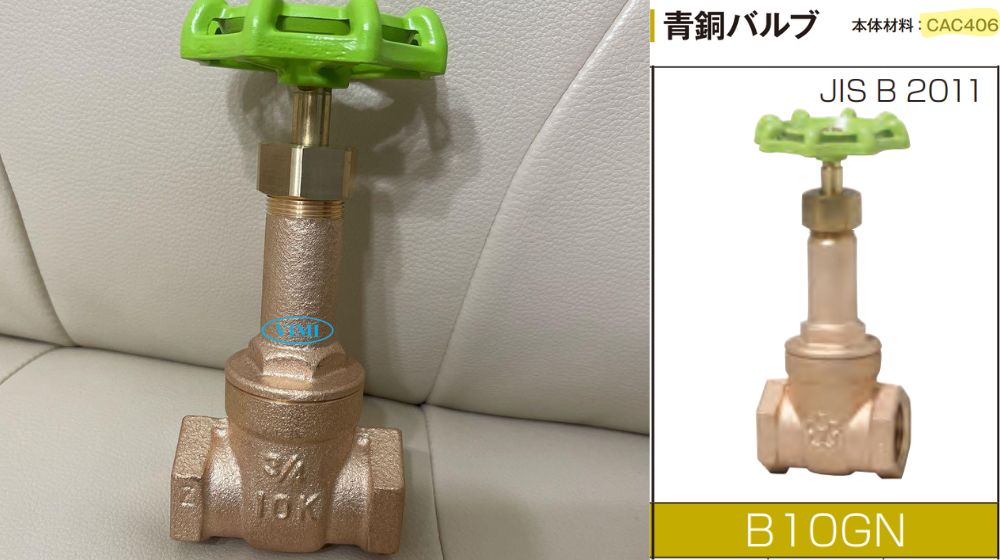

2. Thân B10GN gate valve làm bằng vật liệu gì

Thân van là bộ phận quyết định trực tiếp đến độ bền cơ học, khả năng chịu áp và tuổi thọ của Yamato B10GN. Vì vậy, vật liệu thân B10GN gate valve được lựa chọn kỹ lưỡng nhằm đáp ứng yêu cầu vận hành ổn định trong hệ thống cấp nước sạch:

• Thân van (Body): Hợp kim đồng CAC406 (tương đương BC6), có độ bền cao, chống ăn mòn tốt và phù hợp với môi trường nước sạch
• Xử lý bề mặt NPb: Toàn bộ bề mặt tiếp xúc với nước được xử lý NPb (Non-Pb / Non-Lead) – quy trình loại bỏ lớp chì (Pb) trên bề mặt kim loại bằng dung dịch hóa học chuyên dụng, giúp hạn chế tối đa nguy cơ chì hòa tan vào nguồn nước, đảm bảo an toàn sử dụng

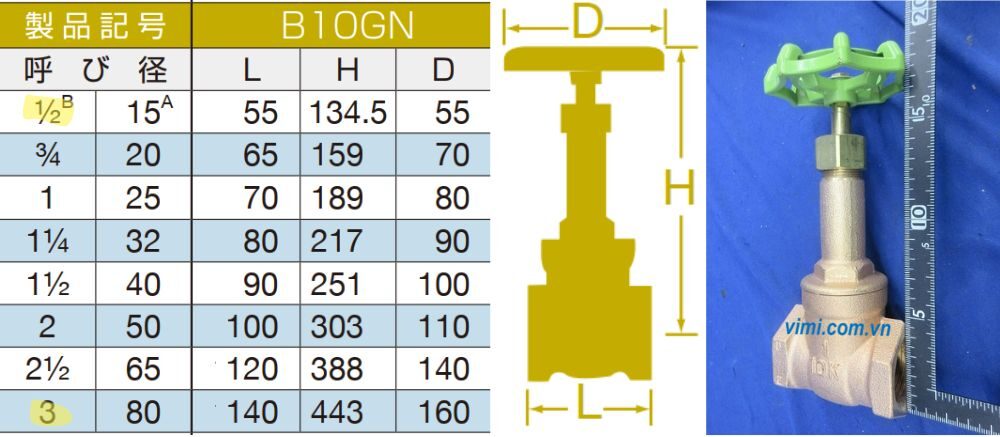

3. Chi tiết về kích thước Yamato B10GN

Yamato B10GN được cung cấp với dải kích cỡ từ 15A ~ 80A (tức van cổng DN80) hoặc 1/2″ ~ 3″ (theo hệ inch), phù hợp cho các đường ống cấp nước cỡ nhỏ đến trung bình trong công trình dân dụng, thương mại và công nghiệp nhẹ. Dưới đây là kích thước chi tiết của B10GN gate valve:

• Chiều dài mặt bích (L): 55 ~ 140 mm
• Chiều cao (H): 134.5 ~ 443 mm
• Đường kính (D): 55 ~ 160 mm

Cần lưu ý:

• Yamato B10GN là loại van cổng ty chìm, nên chiều cao không thay đổi khi thực hiện đóng/mở
• Chiều cao H của Yamato B10GN tăng nhanh theo kích cỡ van là đặc điểm chung của mọi van cổng, do cần không gian để đĩa gate nâng lên hoàn toàn khi mở

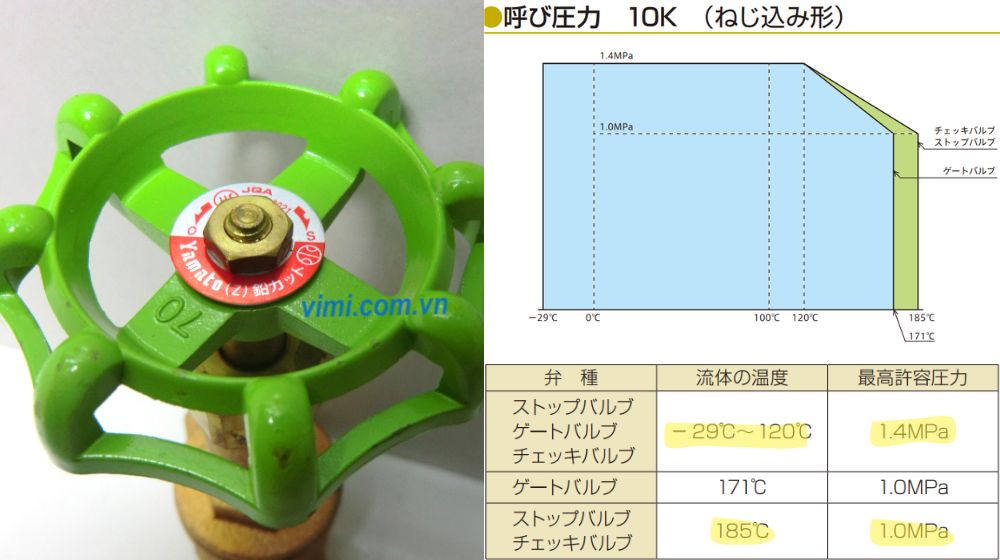

4. Thông số làm việc của B10GN gate valve

Thông số áp suất và nhiệt độ của Yamato B10GN tuân theo tiêu chuẩn JIS B 2011 cấp 10K. Đây là thông số nền tảng để kỹ sư thiết kế xác nhận B10GN gate valve có phù hợp với hệ thống cụ thể hay không:

• Nhiệt độ dưới 120°C: Yamato B10GN chịu được áp suất tối đa 1.4 MPa
• B10GN gate valve có thể sử dụng cho hơi nóng đến 185°C, áp suất còn 1.0 MPa

Lưu ý:

• Dù có thể dùng cho hơi nóng nhưng nhà sản xuất khuyến nghị nên sử dụng các loại van cầu Yamato, thay vì Yamato B10GN
• B10GN gate valve không được phép sử dụng cho khí dễ cháy và khí độc  trong bất kỳ điều kiện nào

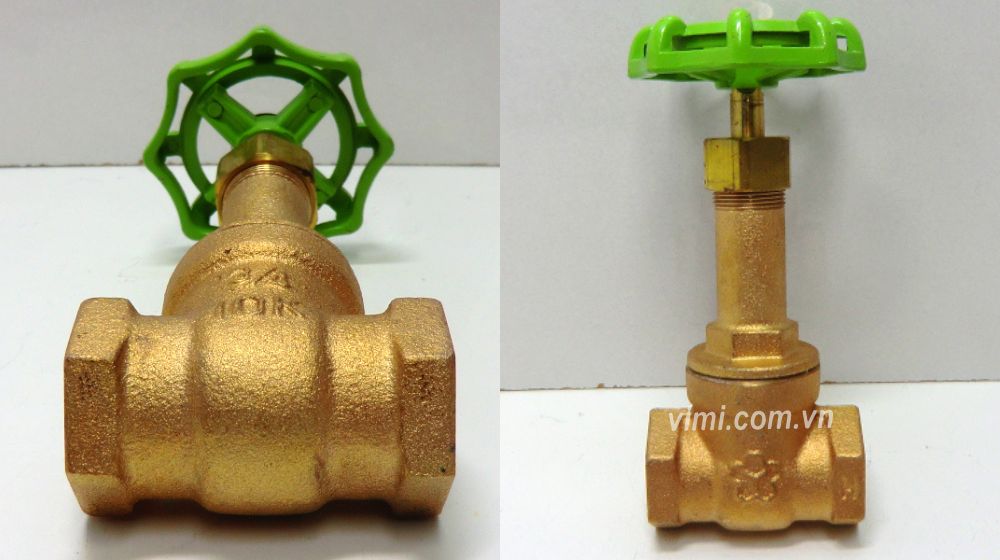

5. Ứng dụng của B10GN gate valve

Nhờ vào chứng nhận NPb và tiêu chuẩn JIS B 2011, Yamato B10GN có phạm vi ứng dụng rộng trong nhiều lĩnh vực. Tiêu biểu có thể kể đến như:

• Hệ thống cấp nước sinh hoạt trong tòa nhà dân dụng, khách sạn, bệnh viện, trường học
• Hệ thống cấp nước nóng và lạnh trong công trình thương mại và công nghiệp nhẹ
• Hệ thống chữa cháy, cần xác nhận thêm với nhà cung cấp về phiên bản phù hợp tiêu chuẩn PCCC tại địa phương
• Đường ống dầu và không khí ở nhiệt độ dưới 120°C

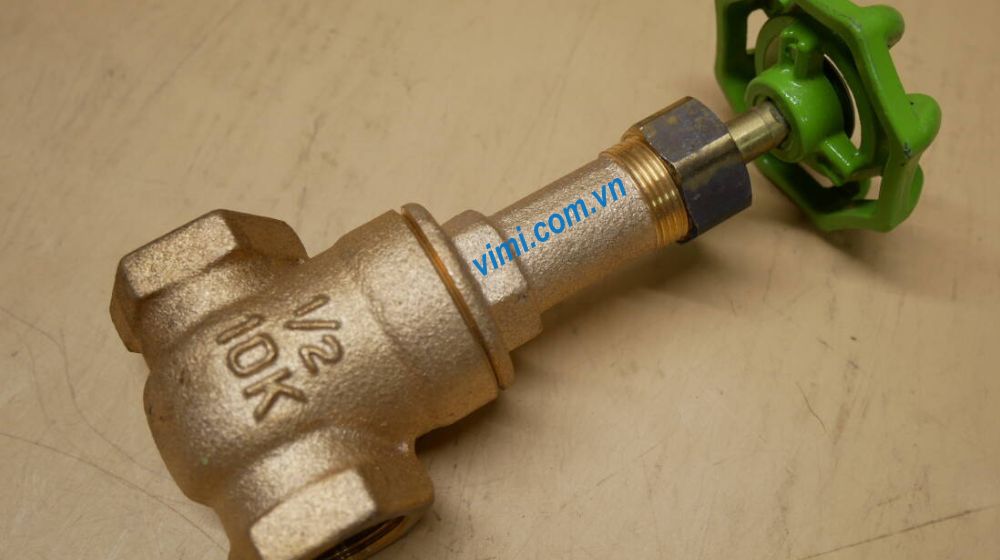

6. Lưu ý khi làm việc với Yamato B10GN

Để đảm bảo độ kín, độ bền và tuổi thọ B10GN gate valve, cần tuân thủ đúng các nguyên tắc lắp đặt, vận hành và bảo trì sau:

• Lắp đặt: Dùng cờ lê vặn vào phần đa giác thân van, không kẹp trực tiếp thân; lắp khi van đang đóng hoàn toàn; xiết lại gland packing trước khi đưa vào sử dụng
• Vận hành: Chỉ dùng để đóng/mở hoàn toàn, không điều tiết lưu lượng; khi mở hết nên vặn ngược ¼ vòng; không dùng lực quá mức khi van đã đóng kín
• Bảo trì: Kiểm tra và xiết lại gland packing khi có rò rỉ nhẹ; vận hành đóng/mở định kỳ nếu van ít sử dụng để tránh kẹt trục
