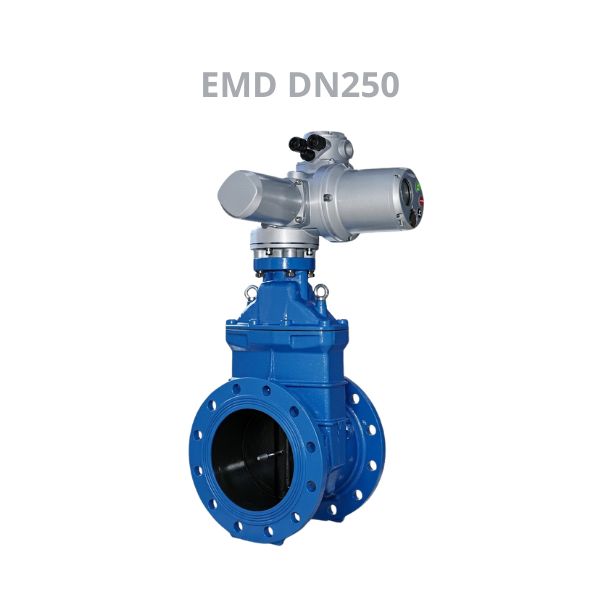

Shinyi EMD DN250

Shinyi EMD-0250 là model van cổng động cơ điện DN250 được thiết kế cho các tuyến ống lưu lượng lớn trong hệ thống cấp nước, xử lý nước, phòng cháy chữa cháy và công nghiệp

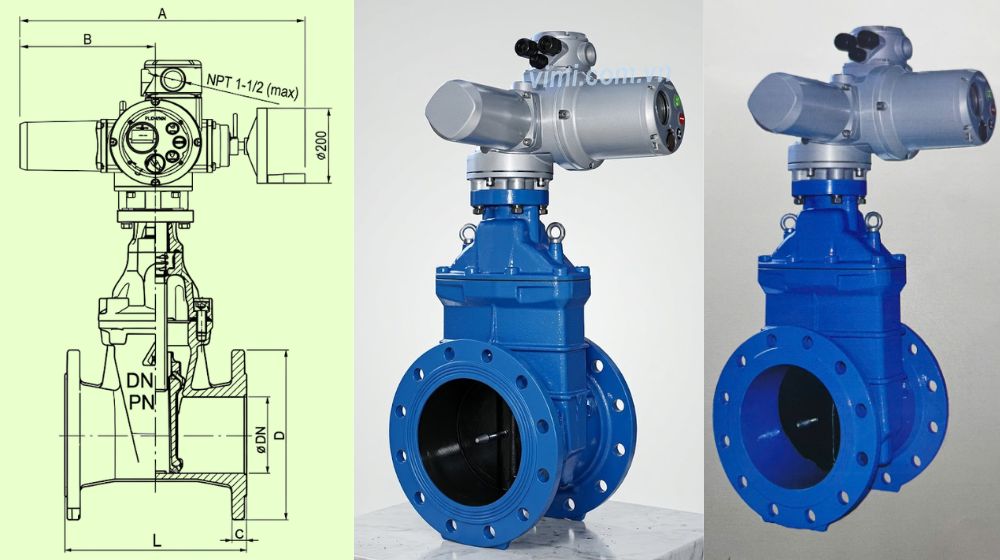

1. Shinyi EMD-0250 dùng cho hệ thống nào

EMD-0250 là model van cổng động cơ điện Shinyi có kích thước danh nghĩa DN250, thường được lắp đặt trên các tuyến ống có lưu lượng nước lớn trong nhiều công trình hạ tầng kỹ thuật.

Van được ứng dụng phổ biến tại các hệ thống như:

• Hệ thống cấp nước đô thị
• Nhà máy xử lý nước sạch
• Nhà máy xử lý nước thải
• Trạm bơm tăng áp
• Hệ thống phòng cháy chữa cháy công nghiệp
• Khu công nghiệp và khu chế xuất

Khác với các dòng van cổng gang vận hành bằng tay quay thông thường, Shinyi EMD DN250 được tích hợp bộ truyền động điện giúp đóng mở tự động, điều khiển từ xa và kết nối với hệ thống PLC hoặc SCADA

2. Kết cầu van EMD-0250 gồm thành phần nào

Van cổng mặt bích dòng EMD-0250 được hình thành từ hai bộ phận chính gồm thân van cổng và bộ truyền động điện EMD. Các bộ phần chính của Shinyi EMD DN250 gồm:

• Thân van gang cầu
• Nắp van
• Ty van
• Đĩa van bọc cao su
• Gioăng làm kín
• Mặt bích kết nối
• Bộ truyền động EMD30 với các tính năng nổi bật như:
  • Cấp bảo vệ IP68
  • Hiển thị trạng thái bằng màn hình LCD
  • Điều khiển Local/Remote
  • Hỗ trợ vận hành bằng tay khi mất điện
  • Tín hiệu điều khiển ON/OFF hoặc tuyến tính 4-20mA

3. EMD-0250 sử dụng van cổng ty nổi hay ty chìm

Một trong những câu hỏi được quan tâm nhiều nhất khi lựa chọn Shinyi EMD DN250 là bộ truyền động điện có thể lắp trên loại van nào. Theo catalogue kỹ thuật của Shinyi, bộ truyền động EMD hỗ trợ cả hai kiểu:

• Type A: Dành cho van cổng ty nổi dòng RRHX
• Type B: Dành cho van cổng ty chìm model RVHX

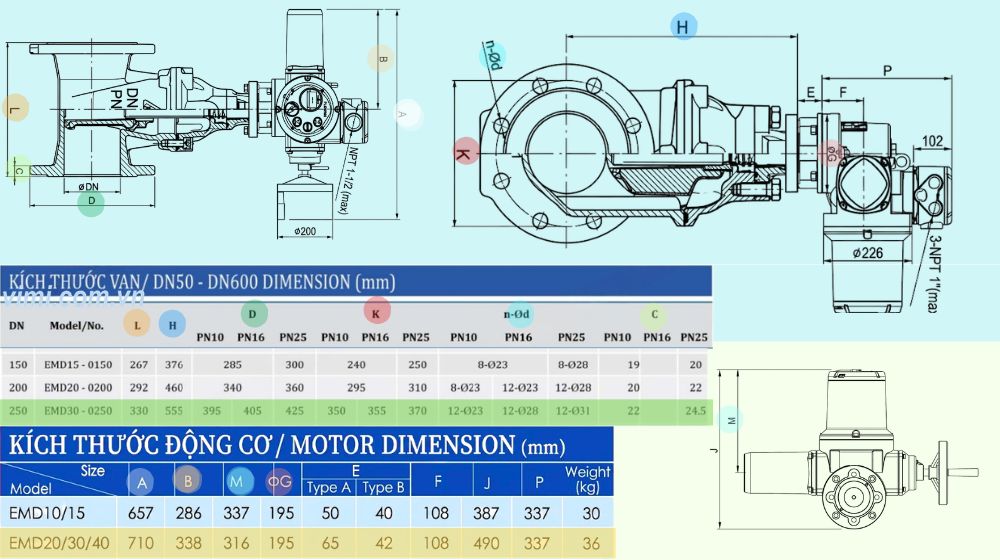

4. Kích thước lắp đặt của Shinyi EMD DN250

Kích thước lắp đặt là thông số quan trọng cần kiểm tra trước khi lựa chọn sản phẩm. Thông số kích thước tiêu chuẩn của van cổng điều khiển điện model EMD-0250 như sau:

• L (chiều dài thân van cổng mặt bích): 330 mm
• H (chiều cao tổng thể): 555 mm
• D (đường kính ngoài mặt bích): 395 ~ 425 mm
• K (đường kính vòng tâm lỗ bulong): 350 ~ 370 mm
• n-Ød (số lượng và đường kính lỗ bulong): 12 lỗ, đường kính từ Ø23 ~ Ø31 mm
• C (độ dày mặt bích): 22 ~ 24.5 mm

Đối với model EMD-0250, bộ truyền động sử dụng nhóm kích thước EMD20/30/40 với các thông số:

• Chiều dài tổng thể A: 710 mm
• Chiều rộng B: 338 mm
• Chiều cao động cơ M: 316 mm
• Đường kính mặt kết nối ΦG: 195 mm
• Kích thước kết nối E:
  • Type A: 65 mm
  • Type B: 42 mm
• Khoảng cách F: 108 mm
• Chiều dài J: 490 mm
• Khoảng cách P: 337 mm
• Khối lượng bộ truyền động: 36 kg

5. Mã đặt hàng của Shinyi EMD DN250

Để lựa chọn đúng phiên bản van điều khiển tự động, người dùng cần hiểu ý nghĩa của mã đặt hàng được nhà sản xuất quy định trên catalogue kỹ thuật. Đối với model Shinyi EMD DN250, mã sản phẩm tiêu biểu được thể hiện như sau:

EMD20 – 0250 – 16 – D2 – B

Trong đó:

• EMD30: Mã bộ truyền động điện sử dụng cho van DN250
• 0250: Kích thước danh nghĩa DN250
• 16: Cấp áp lực PN16 >> Hiểu thêm mức áp lực PN16 là gì
• D2: Vật liệu thân van bằng gang cầu
• B: Màu sơn xanh tiêu chuẩn của Shinyi
