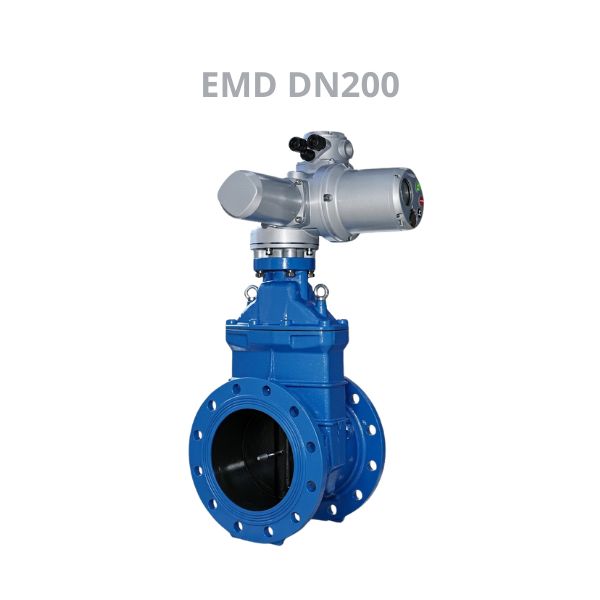

Shinyi EMD DN200

Van Shinyi EMD-0200 thuộc nhóm van điều khiển tự động ngày càng được sử dụng rộng rãi trong các hệ thống cấp nước, xử lý nước và công nghiệp nhằm nâng cao hiệu quả vận hành

1. Van Shinyi EMD-0200 là gì

Shinyi EMD-0200 là dòng van cổng điều khiển điện cỡ DN200, được cấu tạo từ thân van cổng kết nối mặt bích kết hợp với bộ truyền động điện EMD20 lắp phía trên. Sản phẩm cho phép đóng mở tự động thay thế phương pháp vận hành bằng tay truyền thống.

Một số đặc điểm nổi bật của van cổng gang dòng Shinyi EMD DN200 gồm:

• Kích thước danh nghĩa DN200
• Sử dụng bộ truyền động điện EMD20
• Kết nối dạng van cổng mặt bích
• Thân van chế tạo từ gang cầu có độ bền cơ học cao
• Hỗ trợ điều khiển tại chỗ hoặc từ xa
• Có thể tích hợp với hệ thống PLC, SCADA và BMS
• Phù hợp cho các công trình cấp nước, xử lý nước và công nghiệp

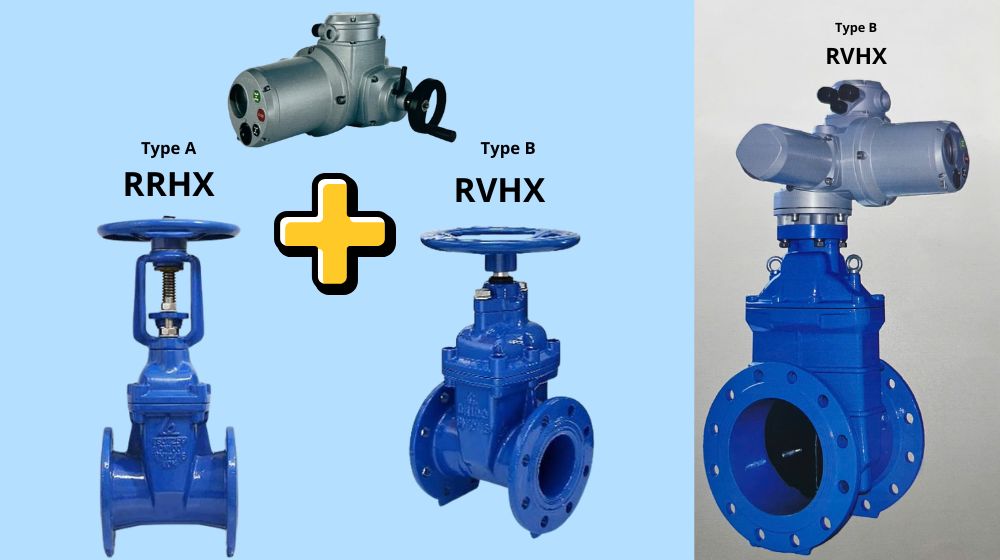

• Tương thích với cả van cổng ty nổi mã RRHX và van cổng ty chìm dòng RVHX

2. Tính năng của bộ truyền động EMD-0200

Điểm nổi bật nhất trên Shinyi EMD DN200 chính là bộ truyền động điện EMD20 được thiết kế chuyên dụng cho các ứng dụng công nghiệp. Một số tính năng đáng chú ý của bộ truyền động EMD-0200 gồm:

• Cấp bảo vệ IP68 chống bụi và chống nước
• Điều khiển ON/OFF hoặc điều khiển tuyến tính 4-20mA
• Hỗ trợ chế độ Local/Remote
• Trang bị màn hình LCD hiển thị trạng thái vận hành
• Tích hợp nút Open, Stop và Close trên thân động cơ
• Có thể vận hành bằng tay khi mất điện
• Bảo vệ quá mô-men xoắn
• Bảo vệ quá nhiệt động cơ
• Hỗ trợ cảnh báo lỗi và tín hiệu phản hồi về tủ điều khiển

3. Vật liệu sản xuất van Shinyi EMD-0200

Độ bền và khả năng vận hành ổn định của Shinyi EMD DN200 không chỉ đến từ bộ truyền động điện mà còn được quyết định bởi vật liệu chế tạo của từng chi tiết. Nhà sản xuất đã lựa chọn các vật liệu có độ bền cơ học cao, khả năng chống ăn mòn tốt và phù hợp với môi trường cấp nước, xử lý nước cũng như công nghiệp

Các vật liệu chính của Shinyi EMD-0200 là:

• Thân van và nắp van bằng gang cầu: Có khả năng chịu áp lực cao, chống va đập tốt và tuổi thọ sử dụng lâu dài. Đây là vật liệu phổ biến trên các dòng van cổng gang chất lượng cao
• Đĩa van bọc cao su EPDM: Giúp tăng khả năng làm kín, hạn chế rò rỉ lưu chất và giảm hiện tượng mài mòn trong quá trình đóng mở
• Ty van bằng thép không gỉ: Có độ cứng cao, chống oxy hóa và duy trì khả năng vận hành ổn định trong môi trường có độ ẩm lớn
• Bu lông, đai ốc bằng thép mạ hoặc inox: Tăng độ chắc chắn cho các vị trí liên kết và hạn chế hiện tượng ăn mòn theo thời gian
• Gioăng làm kín bằng cao su EPDM: Đảm bảo độ kín khít giữa các chi tiết lắp ghép, góp phần duy trì hiệu suất làm việc của van
• Bộ truyền động điện vỏ hợp kim nhôm: Có trọng lượng nhẹ, độ bền cao và được phủ lớp sơn Epoxy nhằm tăng khả năng chống ăn mòn khi lắp đặt ngoài trời
• Lớp sơn Epoxy bảo vệ toàn bộ bề mặt van: Giúp sản phẩm thích nghi tốt với môi trường ẩm ướt, đồng thời nâng cao tuổi thọ cho van cổng động cơ điện Shinyi trong quá trình sử dụng

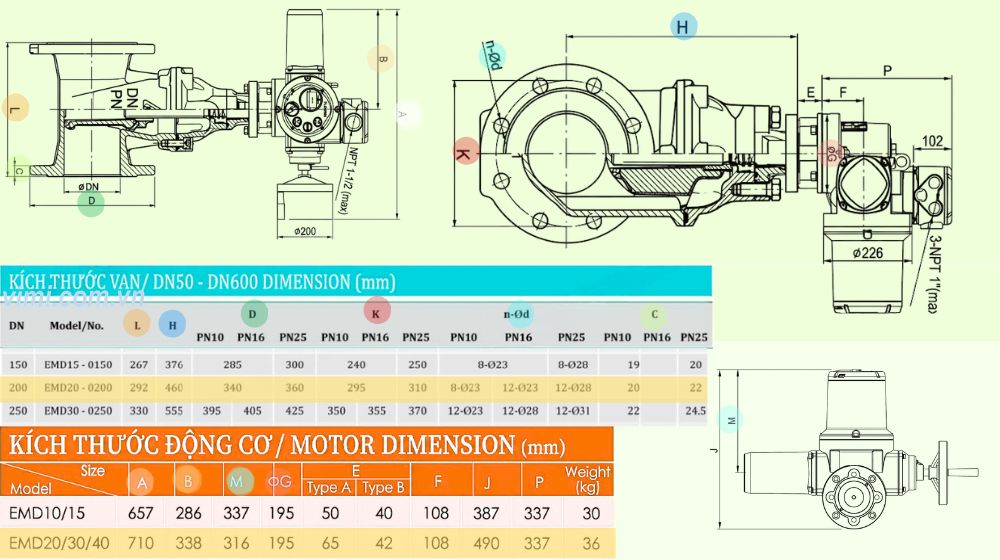

4. Kích thước lắp đặt của Shinyi EMD-0200

Theo catalogue của nhà sản xuất, van cổng mặt bích model EMD-0200 có các thông số kích thước chính như sau:

• L (chiều dài thân van): 292 mm
• H (chiều cao tổng thể): 483 mm
• D (đường kính ngoài mặt bích): 340 ~ 360 mm
• K (đường kính vòng tâm lỗ bulong): 295 ~ 310 mm
• n-Ød (số lượng và đường kính lỗ bulong): 12 lỗ Ø23 ~ Ø28 mm
• C (độ dày mặt bích): 20 ~ 22 mm

5. Cách đọc hiểu mã đặt hàng Shinyi EMD-0200

Mỗi van cổng động cơ điện Shinyi mã EMD-0200 đều được nhà sản xuất quy định mã đặt hàng riêng nhằm thể hiện đầy đủ thông tin kỹ thuật. Ví dụ mã đặt hàng đầy đủ thông tin là:

EMD20 – 0200 – 16 – D2 – B

Ý nghĩa của từng ký hiệu trong mã đặt hàng là:

• EMD20: Bộ truyền động điện EMD20
• 0200: Kích thước DN200
• 16: Cấp áp lực PN16 >> Hiểu thêm PN16 là gì
• D2: Thân van bằng gang cầu
• B: Màu sơn xanh tiêu chuẩn

Việc hiểu rõ cấu trúc mã sản phẩm giúp người dùng lựa chọn chính xác phiên bản phù hợp với yêu cầu kỹ thuật của công trình, đồng thời hạn chế nhầm lẫn trong quá trình báo giá và đặt hàng
