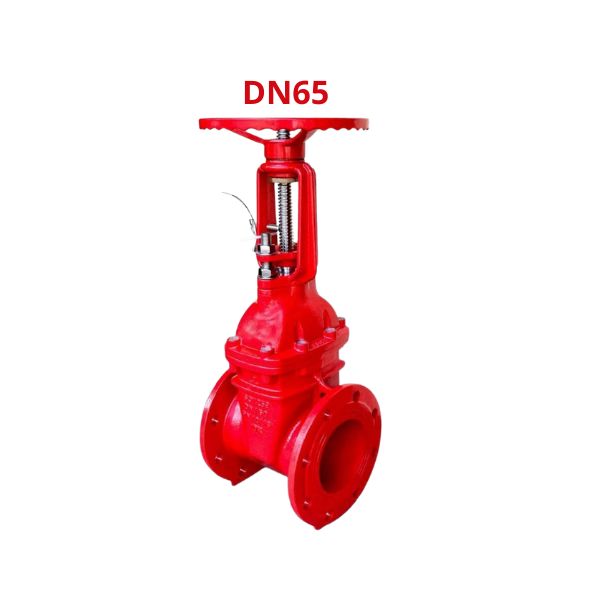

Shinyi GRSX DN65

Van cổng Shinyi GRSX-0065 được trang bị lớp sơn Epoxy màu đỏ chuyên dụng giúp bảo vệ thân van khỏi hiện tượng oxy hóa và ăn mòn. Không chỉ mang ý nghĩa nhận diện thiết bị PCCC, lớp phủ này còn mang lại nhiều lợi ích thiết thực trong quá trình vận hành và bảo trì hệ thống

1. Van Shinyi GRSX-0065 là van gì

GRSX-0065 là model thuộc dòng van cổng tín hiệu Shinyi, được thiết kế để thực hiện chức năng đóng mở dòng nước đồng thời giám sát trạng thái vận hành của van trong hệ thống đường ống. Van sử dụng kiểu vận hành bằng tay quay, kết nối mặt bích và được tích hợp bộ tín hiệu giúp truyền trạng thái mở van về hệ thống điều khiển trung tâm

Một số đặc điểm chính của van cổng mặt bích model GRSX-0065 gồm:

• Kích thước danh nghĩa DN65
• Vận hành bằng tay quay
• Tích hợp bộ tín hiệu giám sát trạng thái
• Thân van chế tạo từ gang cầu
• Kết nối mặt bích theo nhiều tiêu chuẩn khác nhau
• Phù hợp với hệ thống phòng cháy chữa cháy và cấp nước

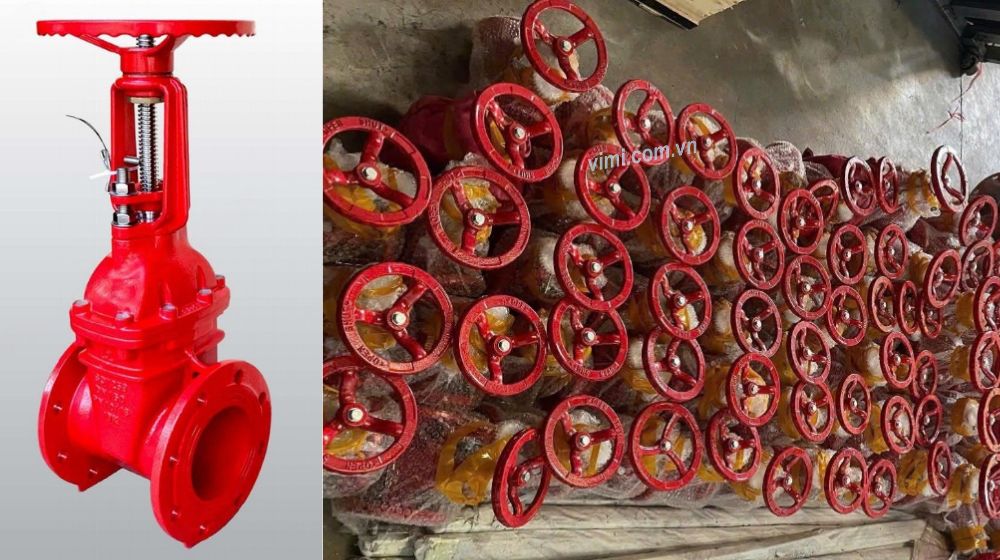

2. Nhận diện trạng thái vận hành của GRSX-0065

Điểm nổi bật của Shinyi GRSX DN65 là khả năng nhận diện trạng thái vận hành thông qua bộ tín hiệu được lắp trên phần đầu van. Trong quá trình vận hành của van cổng gang model GRSX-0065 cần lưu ý:

• Khi van chưa mở hoàn toàn, bộ tín hiệu chưa kích hoạt
• Khi van đạt trạng thái mở hoàn toàn, nam châm bên trong cơ cấu vận hành tác động lên cảm biến
• Tiếp điểm điện được kích hoạt
• Tín hiệu được truyền về tủ điều khiển hoặc hệ thống giám sát trung tâm
• Người vận hành có thể theo dõi trạng thái van từ phòng điều khiển

Khả năng nhận diện trạng thái này của van Shinyi GRSX DN65 giúp:

• Hạn chế tình trạng van đóng ngoài ý muốn
• Tăng độ an toàn cho hệ thống PCCC
• Hỗ trợ công tác kiểm tra định kỳ
• Giảm thời gian kiểm tra trực tiếp tại hiện trường

3. Lớp sơn của van Shinyi GRSX DN65

Ngoài vật liệu thân van, lớp sơn bảo vệ cũng là yếu tố quan trọng ảnh hưởng đến tuổi thọ sản phẩm khi làm việc trong môi trường có độ ẩm cao. Shinyi GRSX DN65 được phủ lớp sơn Epoxy màu đỏ chuyên dùng cho hệ thống PCCC với chiều dày từ 250 μm ~ 300 μm. Lớp sơn của van cổng tín hiệu điện dòng Shinyi GRSX-0065 có nhiều lợi ích như:

• Bảo vệ thân van khỏi hiện tượng oxy hóa
• Hạn chế ăn mòn từ môi trường bên ngoài
• Tăng tuổi thọ sử dụng cho thiết bị
• Dễ dàng nhận diện trên hệ thống chữa cháy
• Giúp bề mặt van duy trì tính thẩm mỹ trong thời gian dài

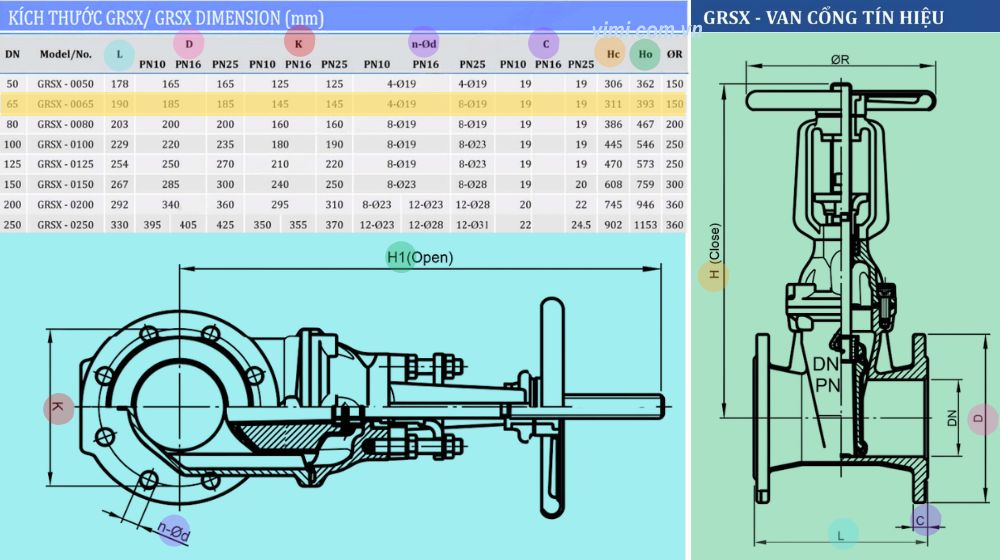

4. Kích thước lắp đặt của GRSX-0065

Đối với các công trình mới hoặc dự án cải tạo, việc đối chiếu kích thước lắp đặt là bước cần thiết trước khi đặt mua van cổng DN65. Các kích thước cơ bản của van Shinyi GRSX DN65 là:

• Kích thước danh nghĩa: DN65 >> Đọc thêm DN65 là phi bao nhiêu
• Chiều dài thân van (L): 190 mm
• Đường kính ngoài mặt bích (D): 185 mm
• Đường kính vòng tâm bulong (K): 145 mm
• Số lượng lỗ bulong: 4 hoặc 8 lỗ tùy tiêu chuẩn
• Đường kính lỗ bulong (Ød): 19 mm
• Chiều dày mặt bích (C): 19 mm
• Chiều cao van khi đóng (Hc): 311 mm
• Chiều cao van khi mở hoàn toàn (Ho): 393 mm
• Đường kính tay quay (ØR): 150 mm

5. Kiểm tra bộ tín hiệu giám sát của GRSX-0065

Trước khi đưa hệ thống vào vận hành hoặc nghiệm thu công trình, bộ tín hiệu giám sát trên GRSX-0065 cần được kiểm tra để đảm bảo khả năng hoạt động chính xác. Một số nội dùng người dùng nên kiểm tra về bộ tín hiệu của van cổng Shinyi dòng GRSX-0065 là:

• Tình trạng hộp tín hiệu bên ngoài
• Dây dẫn tín hiệu và đầu nối điện
• Tiếp điểm cảm biến bên trong hộp tín hiệu
• Khả năng truyền tín hiệu về tủ điều khiển
• Trạng thái kích hoạt khi van mở hoàn toàn

Quy trình kiểm tra cơ bản của van Shinyi GRSX DN65 là:

• Mở van bằng tay quay
• Quan sát đèn báo hoặc tín hiệu trên tủ điều khiển
• Kiểm tra trạng thái đóng mở thực tế của van
• Đối chiếu với tín hiệu nhận được từ hệ thống
