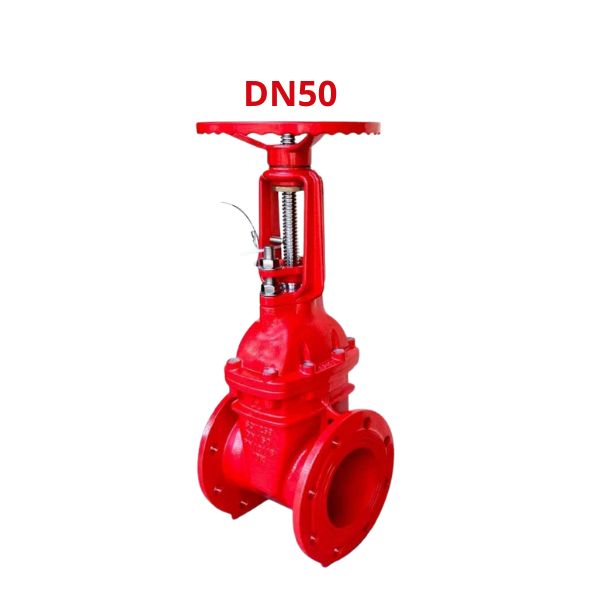

Shinyi GRSX DN50

Van tín hiệu Shinyi GRSX-0050 được thiết kế để vừa kiểm soát dòng nước vừa giám sát trạng thái vận hành trong hệ thống PCCC. Để thiết bị hoạt động ổn định và bộ tín hiệu phát huy đúng chức năng giám sát, người sử dụng cần lưu ý một số yêu cầu trong quá trình vận hành và bảo trì

1. Vị trí lắp đặt của Shinyi GRSX DN50

Trong các hệ thống phòng cháy chữa cháy hiện nay, van Shinyi GRSX DN50 thường được sử dụng tại các tuyến ống nhánh có nhiệm vụ cấp nước đến từng khu vực bảo vệ. Nhờ  kích thước nhỏ gọn và khả năng giám sát trạng thái vận hành, model này phù hợp với nhiều hạng mục khác nhau trong công trình

Một số vị trí lắp đặt phổ biến của van cổng Shinyi model GRSX-0050 là:

• Đường ống nhánh trong hệ thống sprinkler
• Khu vực cấp nước cho tủ chữa cháy vách tường
• Hệ thống PCCC tại nhà xưởng và kho hàng
• Phòng kỹ thuật của tòa nhà và trung tâm thương mại
• Các khu vực cần giám sát trạng thái đóng mở van từ xa

Việc bố trí van cổng tín hiệu Shinyi tại những vị trí này giúp người quản lý dễ dàng kiểm soát tình trạng hoạt động của hệ thống và đảm bảo nguồn nước chữa cháy luôn sẵn sàng

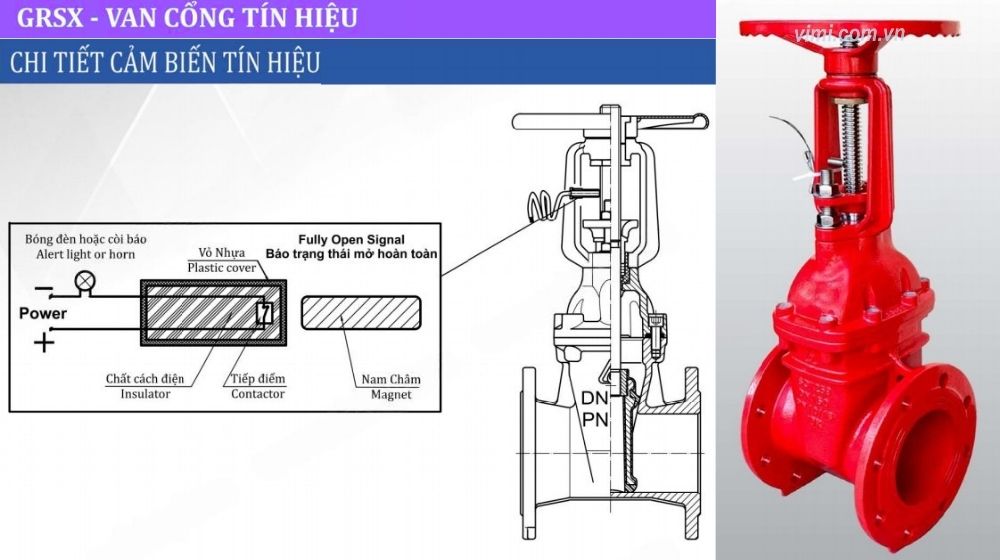

2. Ưu điểm của bộ tín hiệu giám sát trên GRSX-0050

Điểm khác biệt lớn nhất giữa van cổng gang model GRSX-0050 và các dòng van cổng thông thường nằm ở bộ tín hiệu giám sát được tích hợp trên phần đầu van. Với thiết kế của nhà sản xuất Shinyi, bộ tín hiệu điện sẽ bao gồm:

• Nam châm
• Tiếp điểm điện
• Hộp cảm biến bảo vệ

Một số ưu điểm nổi bật của bộ tín hiệu trên van cổng tín hiệu điện dòng Shinyi GRSX DN50 gồm:

• Giám sát trạng thái mở van từ xa
• Hỗ trợ kết nối với hệ thống báo cháy trung tâm
• Giảm thời gian kiểm tra thủ công tại hiện trường
• Phát hiện nhanh trường hợp van chưa mở hoàn toàn
• Nâng cao độ an toàn cho hệ thống PCCC

3. Tiêu chuẩn kỹ thuật của GRSX-0050

Để đáp ứng yêu cầu của các hệ thống chữa cháy hiện đại, van cổng mặt bích dòng GRSX-0050 được sản xuất theo nhiều tiêu chuẩn quốc tế về thiết kế, kết nối và vật liệu. Các thông số kỹ thuật chính của van Shinyi GRSX DN50 gồm:

• Model: GRSX
• Dải kích thước: DN50 ~ DN600
• Kích thước danh nghĩa: DN50
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn thiết kế: BS 5163-1, AWWA C509, ISO 7259
• Tiêu chuẩn chiều dài mặt bích: BS EN 558-1 Series 3, ISO 5752 Series 1, ASME B16.10
• Tiêu chuẩn kết nối: BS 4504, DIN 2632, DIN 2633, JIS B2220, ASME B16.42
• Cấp áp lực: PN10, PN16, PN25
• Nhiệt độ làm việc: -10°C  ~ 80°C
• Môi trường sử dụng: Hệ thống PCCC

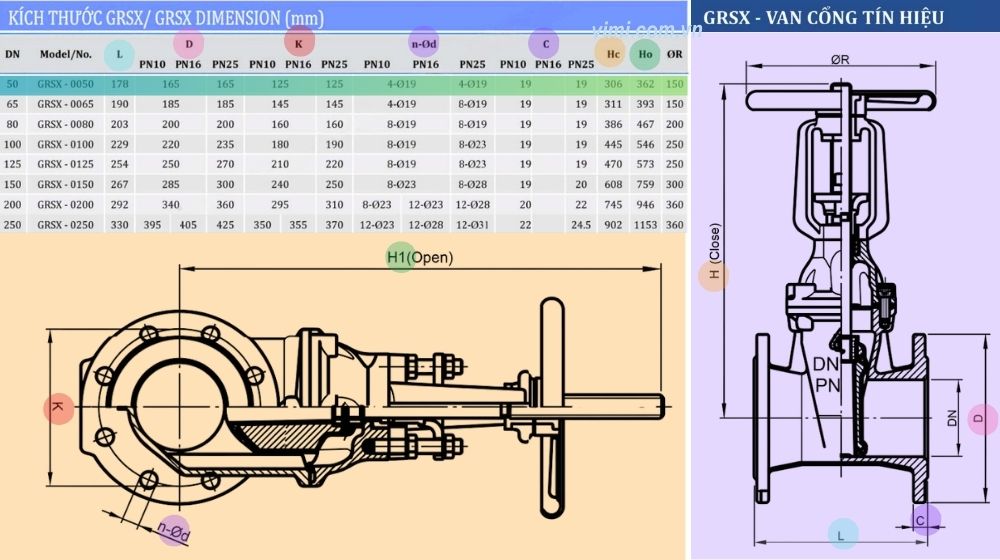

4. Thông số kích thước của Shinyi GRSX DN50

Trước khi lựa chọn van cổng DN50, người dùng cần đối chiếu kích thước thực tế với bản vẽ thiết kế để đảm bảo khả năng lắp đặt. Các thông số cơ bản của Shinyi GRSX-0050 gồm:

• Kích thước danh nghĩa: DN50 >> Đọc thêm DN50 là phi bao nhiêu
• Chiều dài thân van (L): 178 mm
• Đường kính ngoài mặt bích (D): 165 mm
• Đường kính vòng tâm bulong (K): 125 mm
• Số lượng lỗ bulong: 4 lỗ
• Đường kính lỗ bulong (Ød): 19 mm
• Chiều dày mặt bích (C): 19 mm
• Chiều cao khi đóng (Hc): 306 mm
• Chiều cao khi mở hoàn toàn (Ho): 362 mm
• Đường kính tay quay (ØR): 150 mm

5. Lưu ý khi vận hành van Shinyi GRSX-0050

Để đảm bảo tuổi thọ và hiệu quả sử dụng của van Shinyi GRSX DN50, người vận hành nên tuân thủ một số nguyên tắc cơ bản trong quá trình sử dụng. Các lưu ý quan trọng của van cổng ty nổi dòng GRSX-0050 gồm:

• Không đóng mở van quá nhanh khi hệ thống đang chịu áp lực lớn
• Kiểm tra bộ tín hiệu giám sát định kỳ
• Đảm bảo van luôn ở trạng thái mở hoàn toàn khi hệ thống hoạt động
• Theo dõi tình trạng lớp sơn Epoxy bảo vệ bên ngoài
• Kiểm tra các bu lông kết nối mặt bích trong quá trình bảo trì

Ngoài ra, khi đặt mua sản phẩm từ đại lý, người dùng nên cung cấp đầy đủ model như GRSX-0050-10-D2 R để xác định chính xác cấu hình sản phẩm, tiêu chuẩn mặt bích và cấp áp lực phù hợp với công trình
